基本資訊
可在300℃的高溫·真空下使用。
特點
■可在300℃的高溫·真空下使用。
■ 光導入端子FV-BR1的洩漏量僅為1.33×10－10Pa・m3/s〔He〕以下，真空中也可放心使用
應用案例
真空槽内的FPD檢測
耐反覆彎曲性能強
耐反覆彎曲性能強，可達10萬次以上(R20mm時)，安 裝在機械手上也能放心使用。
------------------------------ Tab2 showing ------------------------------
種類
對照型(每組2根)
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 光軸直徑 (mm) | 使用 環境 溫度 |
|---|---|---|---|---|---|---|
| 耐 真 空 | 耐熱300℃、 可安裝聚焦鏡(FV-LE1/SV2)
| FT-H30-M1V-S (註1) | R18 | 1m | ø1.2 | -30～ +300℃ |
(註1):以耐真空型光纖+光導入端子(FV-BR1)+大氣側光纖(FT-J8)的組件形式銷售。
關於對照型光纖用聚焦鏡，詳細內容 請參考光纖用聚焦鏡商品資訊頁面。
>>光纖用聚焦鏡商品資訊頁面
反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 使用 環境 溫度 |
|---|---|---|---|---|---|
| 耐 真 空 | 耐熱300℃、 方型檢測頭
| FD-H30-KZ1V-S (註1) | R18 | 1m | -30～ +300℃ |
(註1):以耐真空型光纖+光導入端子(FV-BR1)+大氣側光纖(FT-J8)的組件形式銷售。
限定反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 使用 環境 溫度 |
|---|---|---|---|---|---|
| 耐 真 空 | 耐熱300℃、 玻璃電路板檢測
| FD-H30-L32V-S (註1) | R18 | 3m | -30～ +300℃ |
(註1):以耐真空型光纖+光導入端子(FV-BR1)+大氣側光纖(FT-J8)的組件形式銷售。
關於檢測距離請參考（數位光纖感測器 FX-550 光纖一覽）（數字光纖感測器 FX-500 Ver.2一覽）（數字光纖感測器 FX-100一覽）各網頁。
耐真空光纖商品構成
作為維護部件單獨訂購時的型號
•耐真空光纖
FT-H30-M1V(每組2根)
FD-H30-KZ1V
FD-H30-L32V
•光導入端子
FV-BR1：(每組2根)
•大氣側光纖
FT-J8(每組2根)
•FD-H30-KZ1V(-S)用安裝支架
MS-FD-2
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

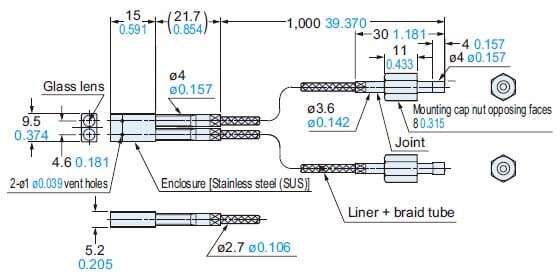

FD-H30-KZ1V-S
反射型

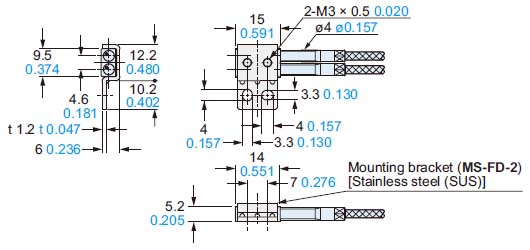

附安裝用支架(MS-FD-2)安裝圖
(註1)： FD-H30-KZ1V-S是與FD-H30-KZ1V、光導入端子、大氣側光纖配套時的型號。

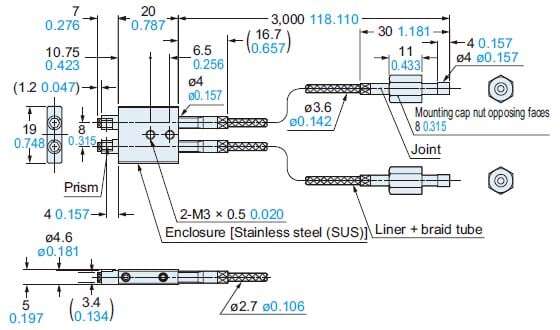

FD-H30-L32V-S
反射型
(註1)：FD-H30-L32V-S是與FD-H30-L32V、光導入端子、大氣側光纖配套時的型號。關於大氣側光纖、光導入端子的外形尺寸圖，請參照FT-J8、FV-BR1。

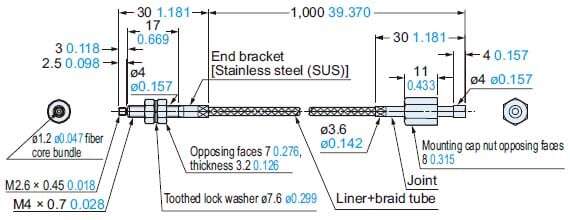

FT-H30-M1V-S
對照型
(註1)：FT-H30-M1V-S是與FT-H30-M1V、、光導入端子、大氣側光纖配套時的型號。關於大氣側光纖、光導入端子的外形尺寸圖，請參照FT-J8、FV-BR1。

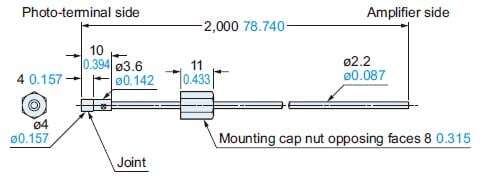

FT-J8
自由裁切
(耐真空光纖附帶)<FX-AT3附帶>
