螺母型光纖

------------------------------ Tab1 showing ------------------------------

基本資訊

體積小巧、節省空間，即使安裝在傳送帶兩側，外觀也較為簡潔。
使用尖嘴鉗時，可以最小安裝間距進行安裝。

聯繫我們

特點

耐油光纖

<全保護型>

・即使是在有油的環境中使用，光纖芯線也不會發生硬化及折斷。
・使用氟樹脂。
FT-R60Y (對照型)

實現較高的耐環境性能
光纖頭、螺母以及墊圈均採用不易生鏽的SUS304。光纖部分使用折不斷、且具備耐撓曲性的強韌光纖，並用氟樹脂管包覆。另外，檢測部分也包覆有氟樹脂部品，因此實現了較高的耐環境性能。

採用不易附著油脂的氟樹脂
採用具有卓越的耐油、耐化學品性的氟樹脂來密封檢測部分，因此不會發生油脂滲透，可穩定地進行檢測。另外，利用低摩擦性比玻璃還要卓越的氟樹脂，將檢測部分設計為凸構造，因此不易附著油脂等。

試驗油	商品名稱
潤滑油	Velocite Oil No.3
非水溶性切削油	Yushiron Cut Abas KZ201
非水溶性切削油	Yushiron cut UH75
水溶性切削油	Syntilo 9954 (稀釋10%)
水溶性切削油	Yushiroken S50N (稀釋2%)
酒精系中性清洗劑	Super Teepol

※Yushiron和Yushiroken均為Yushiro化學工業株式會社的註冊商標。

耐油·耐冷卻液
對於光纖頭和光纖部分的連接，不使用黏結劑，而是採用 “以斂縫的方式緊固” 由此，不必擔心黏結劑在高濕環境下吸濕，從而導致光纖發生破損。保護構造實現IP68G，即使安裝在油霧飛濺的金屬加工機械的周圍，也可放心。

<電線保護型>

FT-R44Y (對照型) / FD-R61Y (反射型)

進一步強化強韌光纖
對於超越以往常識的強韌光纖，利用氟樹脂管包覆，從而提高強韌性，可對應油、溶劑等苛刻環境。即使光纖部分附著油脂，也不會發生硬化及折斷。

保護構造IP67
光纖頭、螺母以及墊圈也採用不易生鏽的SUS304。

小型·省空間

可完美安裝在傳送帶側面

即使是傳送帶側面，也可完美匹配。另外，安裝時，工具等不易鉤掛到光纖。

通過安裝聚焦鏡，即可實現對照型長距離檢測和反射型光點檢測

檢測距離 (mm)(註1) [安裝2個時]	光軸直徑 (mm)	聚焦鏡		適用光纖
檢測距離 (mm)(註1) [安裝2個時]	光軸直徑 (mm)	品名	型號	型號
3,600 (註2)	ø3.6	長距離聚焦鏡	FX-LE1	FT-R43
3,600 (註2)	ø9.8	超長距離聚焦鏡	FX-LE2
950	ø2.8	側視界聚焦鏡	FX-SV1

(註1):相對於組合放大器FX-500系列(STD模式)的數值。

(註2):因光纖長度的關係，該距離為實際使用時的檢測距離。

光點直徑	中心檢測距離	聚焦鏡		適用光纖
光點直徑	中心檢測距離	品名	型號	型號
約ø0.1mm	7±0.5mm	極細光點聚焦鏡	FX-MR7	FD-R33EG
約ø0.1mm				FD-EG31
約ø0.15mm				FD-R34EG
約ø0.2mm				FD-R32EG
約ø0.2mm				FD-EG30
約ø0.4mm				FD-R31G
				FD-32G
				FD-32GX
				FD-42G
				FD-42GW

光點直徑(mm)	檢測距離(mm)	聚焦鏡		適用光纖
光點直徑(mm)	檢測距離(mm)	品名	型號	投光線	型號
約ø0.4～ø2.0	10～30	變焦聚焦鏡	FX-MR8	ø0.125mm	FD-R33EG、FD-EG31
約ø0.4～ø2.2				ø0.175mm	FD-R34EG
約ø0.5～ø2.5				ø0.25mm	FD-R32EG、FD-EG30
約ø0.8～ø3.5				ø0.5mm	FD-R31G、FD-32G、 FD-32GX、FD-42G、 FD-42GW
約ø4.0	0～30	平行光聚焦鏡	FX-MR9	ø0.125mm	FD-R33EG、FD-EG31
				ø0.175mm	FD-R34EG
				ø0.25mm	FD-R32EG、FD-EG30
				ø0.5mm	FD-R31G、FD-32G、 FD-32GX、FD-42G、 FD-42GW

可以靈活對應客製光纖需求

備有可按照客戶需求訂製光纖長度的產品，關於型號、價格和交貨期敬請聯繫各地營業分公司。

------------------------------ Tab2 showing ------------------------------

<耐油光纖>對照型

種類	前段形狀(mm)	型號	彎曲半徑 (mm)	光纖長度	自由裁切	光軸直接 (線徑) (mm)	保護構造	使用環境溫度

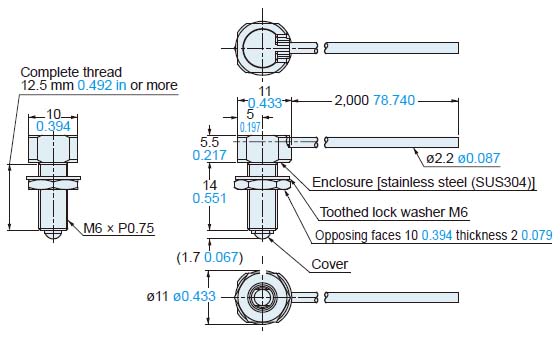

M6	全保護	FT-R60Y	R4 耐彎曲	2m	○	ø3.5	IP68G	－55～＋80℃

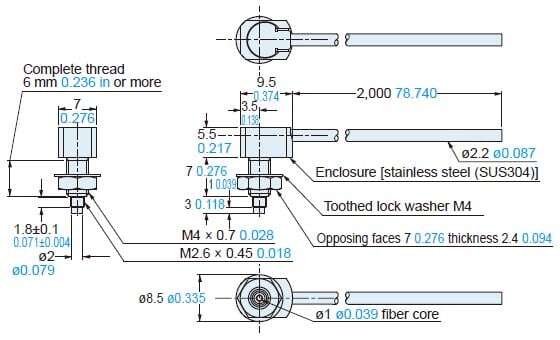

M4	電線保護可安裝聚焦鏡	FT-R44Y	R4 耐彎曲	2m	○	ø1	IP67(註1)	－55～＋80℃

(註1)光纖部分具有耐油性。

・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽」的相關頁面。

・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。

<標準光纖>對照型

種類	前端形狀（mm）	型號	彎曲半徑（mm)	光纖長度	自由裁切	光軸直徑（線徑）（mm）	保護構造	使用環境溫度

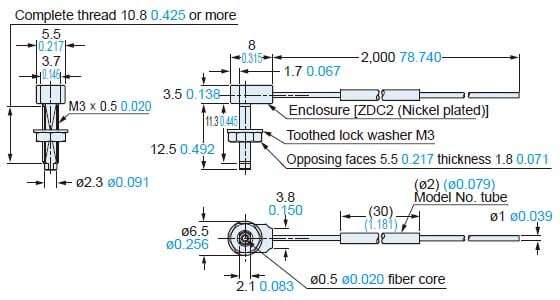

M3		FT-R31	R2 耐撓曲	2m	○	ø0.5	IP67	－55～＋80℃

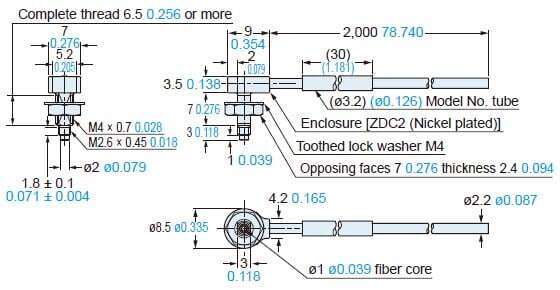

M4	可安裝聚焦鏡	FT-R43	R4 耐撓曲			ø1	IP67	－55～＋80℃

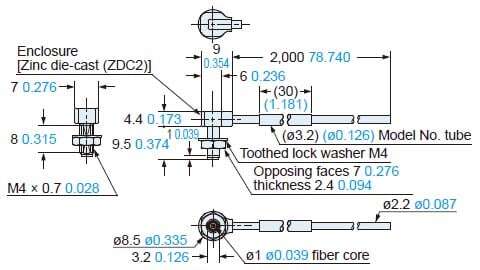

	可安裝聚焦鏡(FX-LE2)	FT-R41W	R1			ø1	IP40	－40～＋60℃

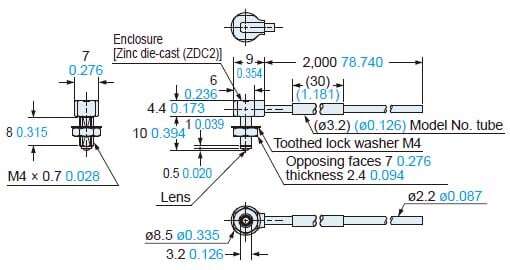

	可安裝長距離聚焦鏡	FT-R42W	R1			ø2.2		－40～＋60℃

・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽」的相關頁面。

・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。

<耐油光纖>反射型

種類	前端形狀(mm)	型號	彎曲半徑 (mm)	光纖長度	自由裁切	光軸直徑 (線徑) (mm)	保護構造	使用環境溫度

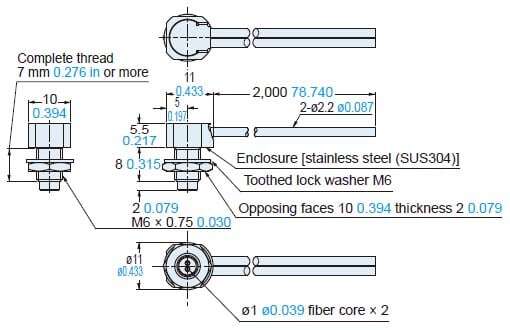

M6	電線保護	FD-R61Y	R4 耐撓曲	2m	○	-	IP67(註1)	－55～＋80℃

・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽」的相關頁面。

・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。

<標準光纖>反射型

種類	前端形狀（mm）	型號	彎曲半徑（mm)	光纖長度	自由裁切	光軸直徑（線徑）（mm）	保護構造	使用環境溫度

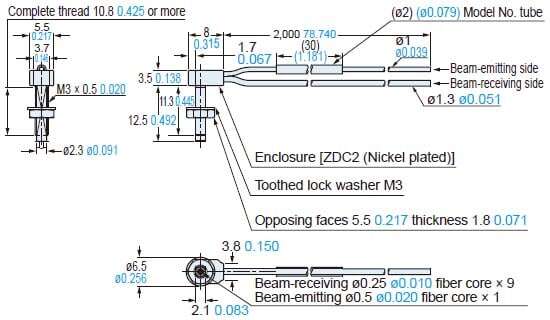

M3	同軸、可安裝聚焦鏡	FD-R31G	R2 耐彎曲	2m	○	投光 ø0.5	IP40	－55～＋80℃

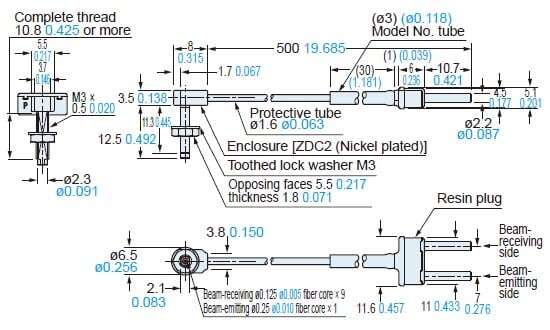

	同軸、可安裝聚焦鏡	FD-R32EG	R4	500ｍm	-	投光 ø0.25		－40～＋70℃
	同軸、可安裝聚焦鏡	FD-R34EG				投光 ø0.175		－20～＋60℃
	同軸、可安裝聚焦鏡	FD-R33EG				投光 ø0.125		－20～＋60℃

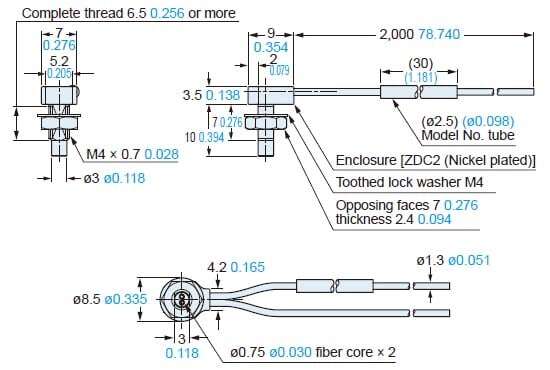

M4		FD-R41	R2 耐撓曲	2m	○	ø0.75	IP67	－55～＋80℃
