細圓筒型光纖

  • 基本資訊

  • 種類

  • 選配

  • 尺寸圖

  • 檢測特性

------------------------------ Tab1 showing ------------------------------

基本資訊

光纖前端部為細徑套筒,最適於狹小場所的檢測以及 微小物體的檢測。

------------------------------ Tab2 showing ------------------------------

種類

對照型(每組2根)

種類前端形狀(mm)型號彎曲
半徑
(mm)
光纖長度自由
裁切
光軸直徑(mm)保護
構造
使用
環境
溫度


M3套筒40mm

FT-31S

タフ


FT-31S
R2
耐彎曲
(註1)
2mø0.5IP67-55~
+80℃
M4套筒40mm

FT-42S

タフ


FT-42S
R4
耐彎曲
(註1)
ø1



ø
3
狹光ø0.125mm

FT-E13


套筒部分
不可彎曲

タフ


FT-E13
R2
耐彎曲
1mø0.125-40~
+70℃
狹光ø0.25mm

FT-E23


套筒部分
不可彎曲

タフ


FT-E23
ø0.25





ø
2

FT-V23


套筒部分
不可彎曲

タフ


FT-V23
R4
耐彎曲
2mø0.75IP30-55~
+80℃

FT-V25


套筒部分
不可彎曲

タフ


FT-V25
R2
耐彎曲
ø0.5

FT-V24W


套筒部分
不可彎曲

タフ


FT-V24W
R1-40~
+60℃
ø
2

5

FT-V30


套筒部分
不可彎曲
FT-V30R4
耐彎曲
ø1.0-55~
+80℃

(註1)

套筒部分的彎曲半徑為R10mm以上。

・關於檢測距離,請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。

・下方標誌為:兼具不折斷(彎曲半徑:R10mm、反復彎曲:180°)、可彎曲(彎曲半徑:R4mm以下)的光纖。タフ

反射型

種類前端形狀(mm)型號彎曲
半徑
(mm)
光纖長自由
裁切
保護
構造
使用
環境
溫度



M
3
套筒15

FD-EG30S


套筒部分
不可彎曲
FD-EG30SR41m-IP40-40~
+70℃
M
4
套筒40

FD-41S

タフ


FD-41S
R2
耐彎曲
(註1)
2mIP67-55~
+80℃
套筒40

FD-41SW

FD-41SWR1
(註1)
-40~
+60℃
M
6
套筒40

FD-61S

タフ


FD-61S
R4
耐彎曲
(註1)
-55~
+80℃



ø
1

5

FD-E13


套筒部分
不可彎曲
FD-E13R41m-IP40-40~
+60℃
ø
3
同軸

FD-E23


套筒部分
不可彎曲
FD-E23-40~
+70℃



ø
3
小徑

FD-V30


套筒部分
不可彎曲

タフ


FD-V30
R2
耐彎曲
2mIP30-55~
+80℃

FD-V30W


套筒部分
不可彎曲
FD-V30WR1-40~
+60℃
ø
5

FD-V50


套筒部分
不可彎曲

タフ


FD-V50
R4
耐彎曲
-55~
+80℃

(註1)套筒部分的彎曲半徑為R10mm以上。

・關於檢測距離,請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。

・下方標誌為:兼具不折斷(彎曲半徑:R10mm、反復彎曲:180°)、可彎曲(彎曲半徑:R4mm以下)的光纖。タフ

------------------------------ Tab3 showing ------------------------------

選配

關於光纖的配件詳細,請點擊以下連結。
光纖配件的產品詳細資訊。

>>光纖配件

------------------------------ Tab4 showing ------------------------------

尺寸圖

  • 單位mm

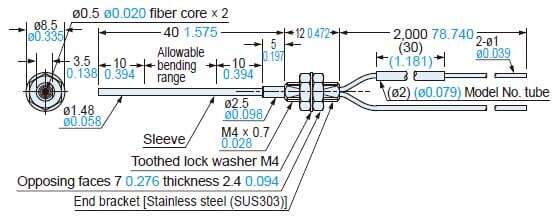

FD-41S

反射型・自由裁切

<FX-AT4 附帶>

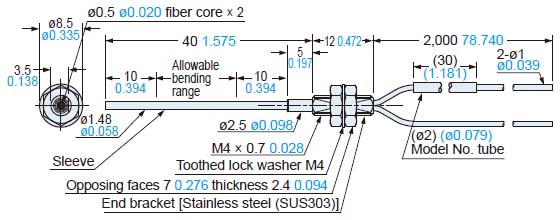

FD-41S

FD-41SW

反射型・自由裁切

<FX-AT4 附帶>

FD-41SW

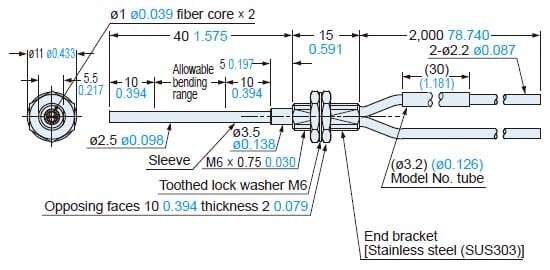

FD-61S

反射型・自由裁切

<FX-AT3 附帶>

FD-61S

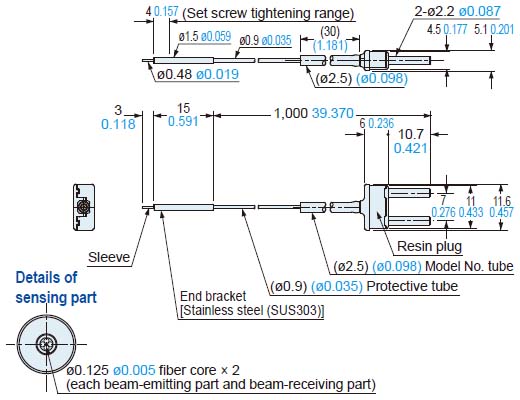

FD-E13

反射型

FD-E13

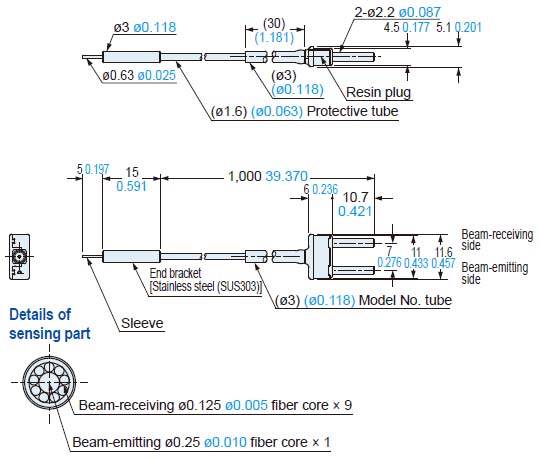

FD-E23

反射型

FD-E23

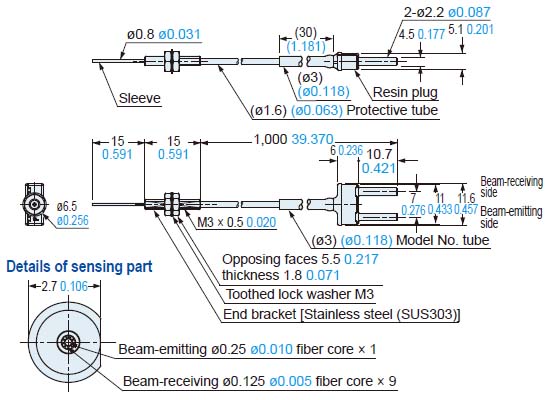

FD-EG30S

反射型

FD-EG30S

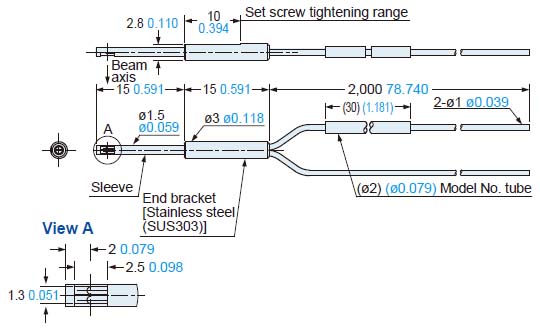

FD-V30

反射型・自由裁切

<FX-AT4 附帶>

FD-V30

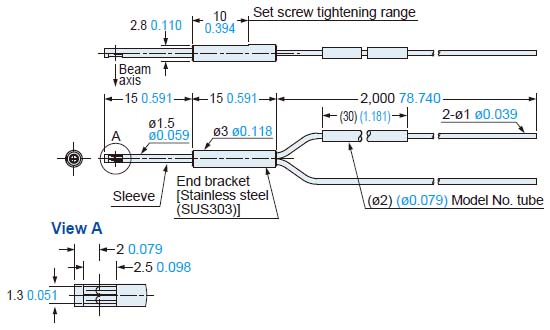

FD-V30W

反射型・自由裁切

<FX-AT4 附帶>

FD-V30W

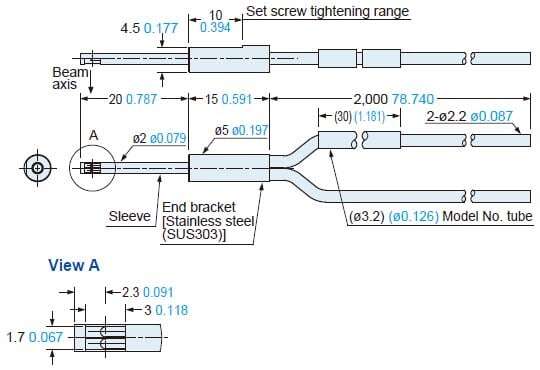

FD-V50

反射型・自由裁切

<FX-AT3 附帶>

FD-V50

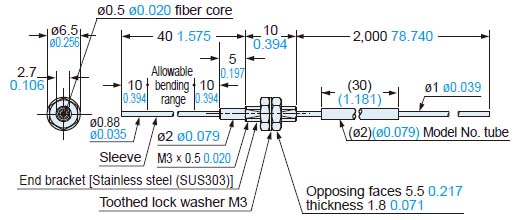

FT-31S

對照型・自由裁切

<FX-AT4 附帶>

FT-31S

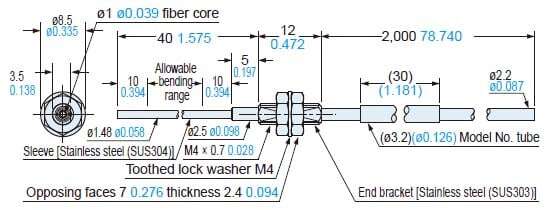

FT-42S

對照型・自由裁切

<FX-AT3 附帶>

FT-42S

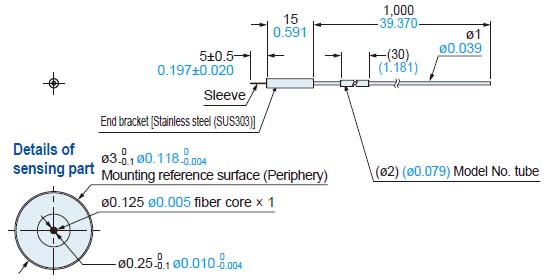

FT-E13

對照型・自由裁切

<FX-AT4 附帶>

FT-E13

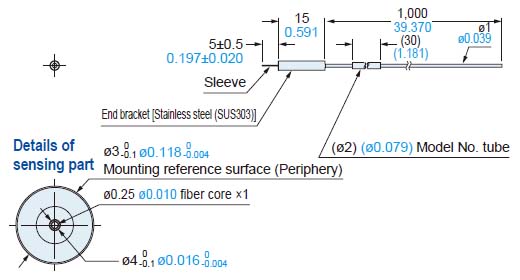

FT-E23

對照型・自由裁切

<FX-AT4 附帶>

FT-E23

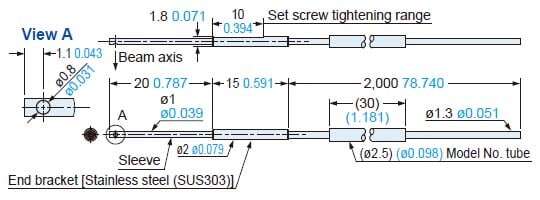

FT-V23

對照型・自由裁切

<FX-AT5 附帶>

FT-V23

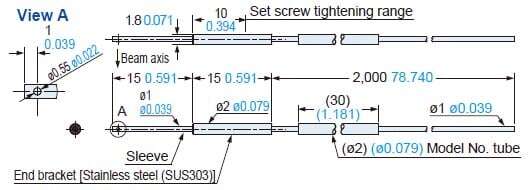

FT-V24W

對照型・自由裁切

<FX-AT4 附帶>

FT-V24W

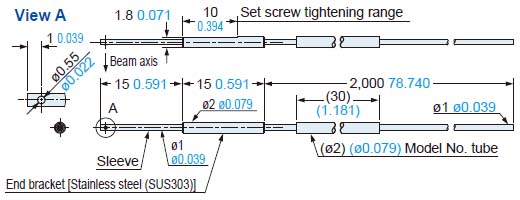

FT-V25

對照型・自由裁切

<FX-AT4 附帶>

FT-V25

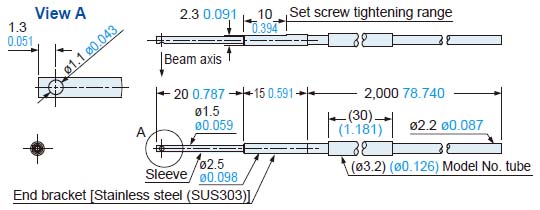

FT-V30

對照型・自由裁切

<FX-AT3 附帶>

FT-V30

------------------------------ Tab5 showing ------------------------------

檢測特性

感測器特性圖可在下方下載。
如未展示,請諮詢各地分公司。
