擅長透明體檢測
特點
■ 由於光纖一側為反射鏡，因此與對照型感測器相比操 作更輕鬆。尤其擅長透明體檢測。
應用案例
透明薄膜檢測
透明隔離紙上的透明標籤檢測
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
鏡面反射型
| 種類 | 前端形狀 (mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護 構造 | 使用 環境 溫度 | |
|---|---|---|---|---|---|---|---|---|
| 帶 偏極濾光器 | W5.2×H9.5×D16
W30×H30×D0.5 | FR-Z50HW | R1 | 2m | ○ | IP40 | -25～ +55℃ | |
| 超狹光 | W7.5×H2.2×D11.2
W4×H2×D21.5 |
FR-KZ22E | R2 耐撓曲 | IP30 | -40～ +60℃ | |||
| 狹 光 | 頂 端 檢 測 O N | W5.2×H9.5×D21
W10.6×H28×D10.1 |
FR-KZ50H | |||||
| 側 面 檢 測 O N | W9.5×H25×D5.2
W28×H10.6×D10.1 |
FR-KZ50E | ||||||
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
FR-Z50HW反射鏡(另售)組合時的檢測距離
| 反射鏡型號 | 檢測距離（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| FX-500系列 | FX-101 | FX-102 | ||||||
| HYPR | U-LG | LONG | STD | FAST | H-SP | |||
| RF-230 | 100～ 19,000 | 100～ 8,000 | 100～ 5,000 | 100～ 3,600 | 100～ 2,900 | 100～ 1,400 | 100～ 2,400 | 100～ 5,000 |
| RF-220 | 100～ 8,000 | 100～ 4,700 | 100～ 3,500 | 100～ 3,000 | 100～ 1,800 | 100～ 830 | 100～ 1,300 | 100～ 2,600 |
| RF-210 | 100～ 5,500 | 100～ 2,700 | 100～ 2,400 | 100～ 1,500 | 100～ 1,200 | 100～ 530 | 100～ 980 | 100～ 1,300 |
| 反射鏡型號 | 檢測距離（mm） | ||||
|---|---|---|---|---|---|
| FX-550系列 | |||||
| HYPR | U-LG | LONG | STD | FAST | |
| RF-230 | 100～ 20,000 | 100～ 11,000 | 100～ 7,000 | 100～ 5,000 | 100～ 3,500 |
| RF-220 | 100～ 10,000 | 100～ 6,500 | 100～ 4,500 | 100～ 3,500 | 100～ 2,500 |
| RF-210 | 100～ 7,000 | 100～ 4,000 | 100～ 3,600 | 100～ 2,800 | 100～ 2,100 |
(註1):檢測距離表示反射鏡的可設範圍。檢測物體的檢測距離也可為100mm以下。
但當光纖的檢測頭附近存在白色物體或鏡面體時，可能導致反射的投光入光，敬請注意。此時，請調整放大器本體的基準值後再進行使用。
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

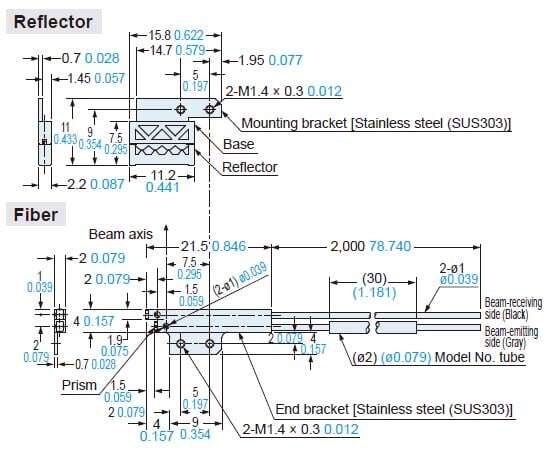

FR-KZ22E
鏡面反射型・自由裁切
<FX-AT4 附帶>
反射鏡
光纖

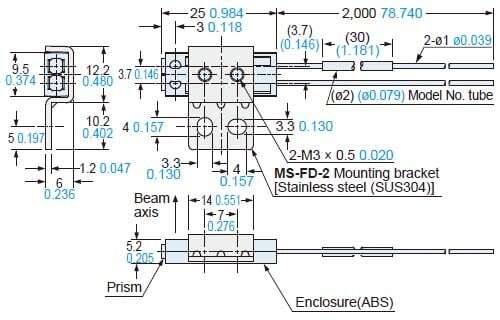

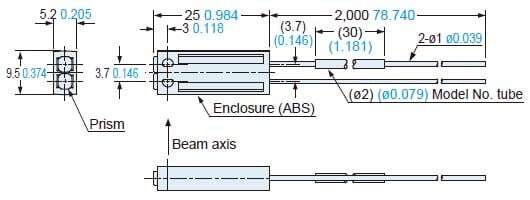

FR-KZ50E
鏡面反射型・自由裁切
<FX-AT4 附帶>
光纖
附安裝用支架(MS-FD-2)安裝圖

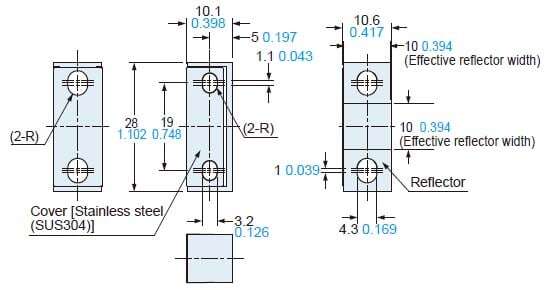

反射鏡/RF-003(FR-KZ50E附帶)

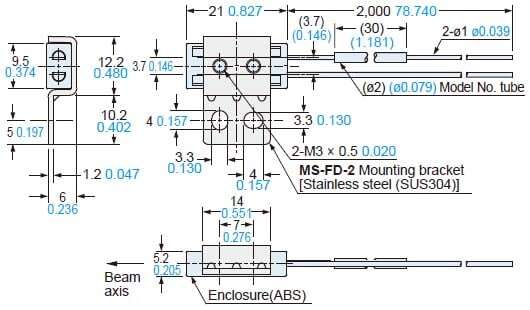

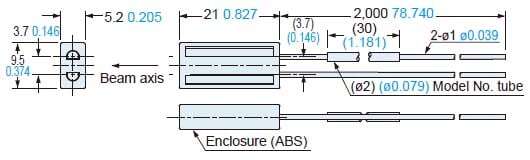

FR-KZ50H
鏡面反射型・自由裁切
<FX-AT4 附帶>
光纖
附安裝用支架(MS-FD-2)安裝圖

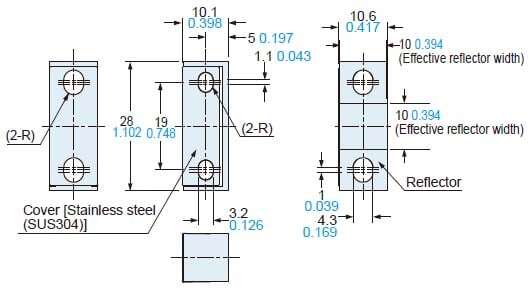

反射鏡／RF-003(FR-KZ50E附帶)

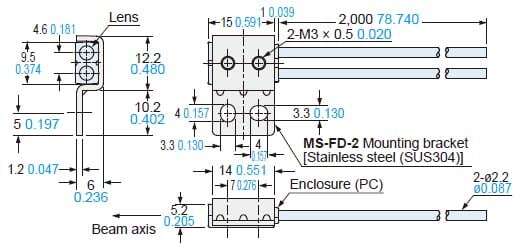

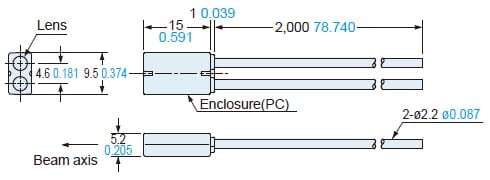

FR-Z50HW
鏡面反射型・自由裁切
<FX-AT3 附帶>
光纖
附安裝用支架(MS-FD-2)安裝圖
反射鏡／RF-13(FR-Z50HW附帶)
