基本資訊
※ 實際商品可能與照片不同。
開口角2°※的狹光束！即使長距離檢測也不易受周圍障礙物的影響
※FT-KS40、FT-KV40、FT-KV40W的情况下。
特點
■光束細，即使長距離檢測也不易受周圍障礙物的影響。
<開口角2°以下>超狹光束[FT-KS40/KV40/KV40W]
與標準光纖相比光的迂回極少、實現了開口角2°以下。300mm晶片都可以準確定位。
<開口角3°>超薄型的鏡面反射型 節省施工的[FR-KZ22E]
光纖2mm、反射鏡2.2mm的超薄型，因此還可安裝到較薄的機械手上。另外，由於是鏡面反射型，因此可削減配線工時，削減機械手的加工工時，並確保強度。
<開口角3°>超小型尺寸[FT-KV26, FT-KV26H1]
W2×H1.5×D20mmの超小型尺寸,因此可安裝到空間狹小的機械手等內。
FT-KV26在厚度2mm的板中也可埋入光纖。
應用案例
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
種類
對照型（每組2根）
| 種類 | 前端形狀(mm) | 型號 | 彎曲 半徑 (mm) | 光纖 長度 | 自由 裁切 | 光軸 直徑 (mm) | 光軸 傾斜 | 保護 構造 | 使用環境 溫度 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 狹 光 | 開口角度2° |
FT-KS40 | R2 耐撓曲 | 2m | ○ | ø2.2 | - | IP40 | －40～ ＋80℃ (註1) | |
| 側 視 界 型 | 開口角度2° |
FT-KV40 | ø2.5 | ±0.8° | IP30 | |||||
開口角度2° | FT-KV40W | R1 | －40～ ＋60℃ | |||||||
開口角度2° |  FT-KV40H1 | R10 | - | －40～ ＋105℃ | ||||||
開口角度3° |  FT-KV26 | R2 耐撓曲 | ø1 | X±1° Z±0.5° | －40～ ＋80℃ (註1) | |||||
開口角度3° | FT-KV26H1 | R10 | －40～ ＋105℃ | |||||||
(註1)舊產品(2014年9月前生產的部分)：－40～＋60℃
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
鏡面反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護構造 | 使用環境溫度 | |
|---|---|---|---|---|---|---|---|---|
| 帶偏極濾光器 |
| FR-Z50HW | R1 | 2m | ○ | IP40 | －25～ ＋55℃ | |
| 超狹光 |  | FR-KZ22E | R2 耐撓曲 | IP30 | －40～ ＋60℃ | |||
| 狹 光 | 頂端檢測 ON |  | FR-KZ50H | |||||
| 側面檢測 ON |  | FR-KZ50E | ||||||
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護構造 | 使用環境溫度 |
|---|---|---|---|---|---|---|---|
| 長距離 |
| FD-Z50HW | R1 | 2m | ○ | IP40 | －40～ ＋60℃ |
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
尺寸圖
- 單位mm

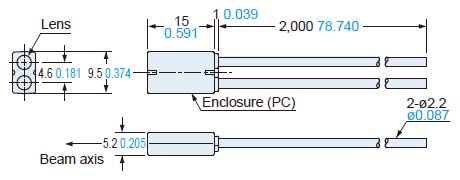

FD-Z50HW
反射型・自由裁切
<FX-AT3 附帶>

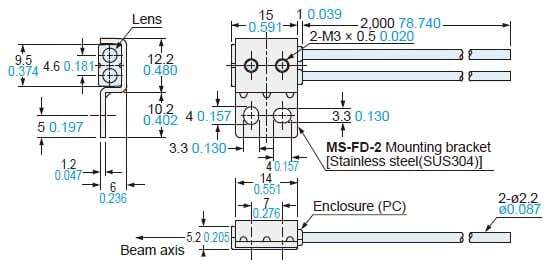

附安裝用支架(MS-FD-2)安裝圖

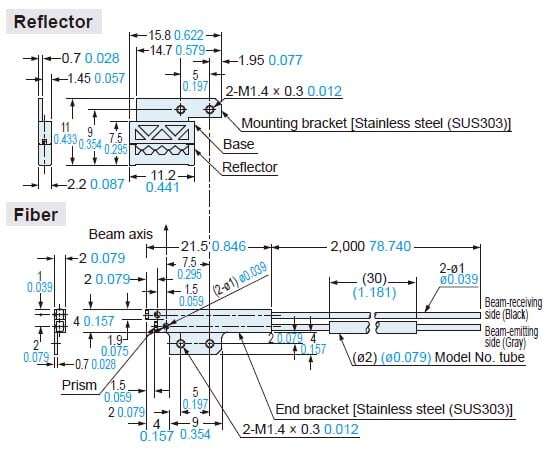

FR-KZ22E
鏡面反射型・自由裁切
<FX-AT4 附帶>

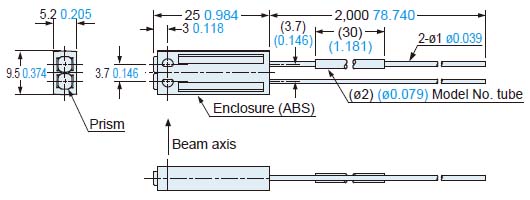

FR-KZ50E
鏡面反射型・自由裁切
<FX-AT4 附帶>
光纖

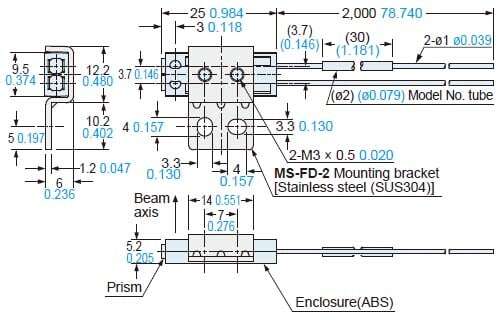

附安裝用支架(MS-FD-2)安裝圖

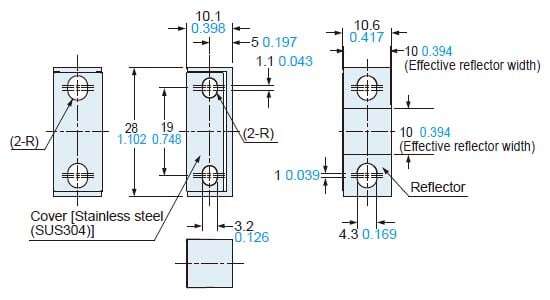

鏡面反射型／RF-003(FR-KZ50E附帶)

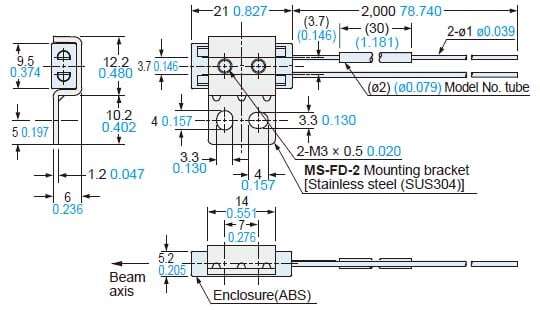

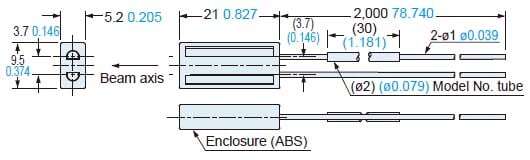

FR-KZ50H
鏡面反射型・自由裁切
<FX-AT4 附帶>
光纖
附安裝用支架(MS-FD-2)安裝圖

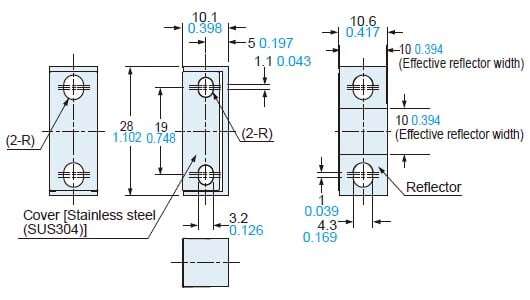

鏡面反射型／RF-003(FR-KZ50H附帶)

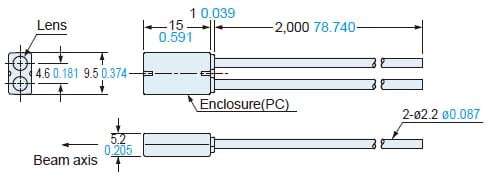

FR-Z50HW
鏡面反射型・自由裁切
<FX-AT3 附帶>
光纖

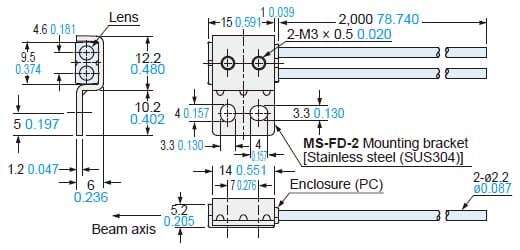

附安裝用支架(MS-FD-2)安裝圖
反射型／RF-13(FR-Z50HW附帶)

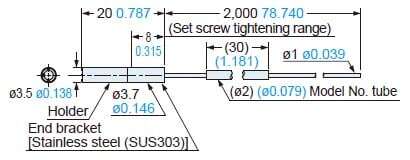

FT-KS40
對照型・自由裁切
<FX-AT4 附帶>

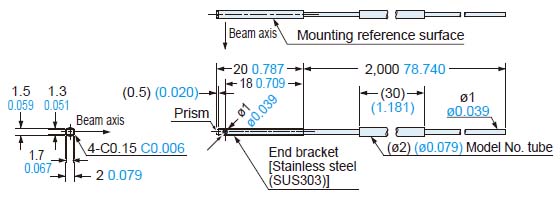

FT-KV26
FT-KV26H1
對照型・自由裁切
<FX-AT4 附帶>

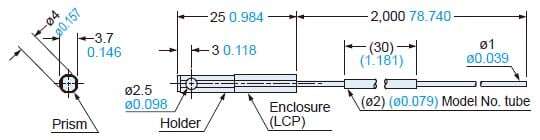

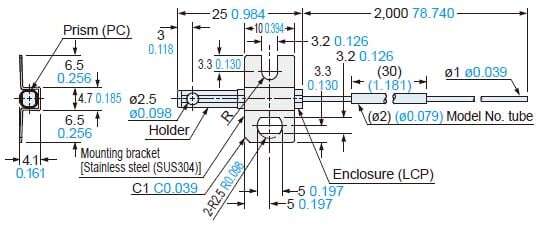

FT-KV40
FT-KV40W
對照型・自由裁切
<FX-AT4 附帶>
附安裝用支架(MS-FD-3)安裝圖
FT-KV40H1
對照型・自由裁切
<附 FX-AT4 >
附安裝固定金具（MS-FD-3）裝配圖
