從接觸(接液)式到管道安裝式甚至滲漏檢測，適應各 種化學藥液用途。
特點
<接觸式液面檢測>全保護型 [無金屬 / 保護構造IP68G]
細徑型(ø4mm形狀)
細徑型更易彎曲，保護管可裁切、延長
FD-HF40Y
※距光纖前端50mm的範圍內不可裁切。使用MS-FX-02Y(另售)可延長。
液位的上限檢測推薦使用“無液體”時入光的感測器
異常時(液體過剩、光纖斷線等)感測器OFF!
無液體時：入光(輸出ON)
有液體時·光纖斷線時：非入光(輸出OFF)
FD-FA93
不易受氣泡影響
FD-F41
標準型
FD-F4
PFA制壁厚1mm管子用
液位的下限檢測推薦使用“有液體”時入光的感測器
異常時(液體不足、光纖斷線等)感測器OFF ！
◎有液體時：入光(輸出ON)
無液體時·光纖斷線時：非入光(輸出OFF)
FT-F93
對照型
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
接觸式
| 種類 | 前端形狀 (mm) | 型號 | 上 行 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護 構造 | 使用 環境 溫度 |
|---|---|---|---|---|---|---|---|---|
| 下 行 | 內容 | |||||||
| 液 面 檢 測 | 耐熱125℃ 氟化樹脂塗層
| FD-F8Y | 保護管 R40 光纖 R15 | 2m (註1) | ○ | IP68 | -40～ +125℃ | |
| ø6mm形狀 保護管： 氟化樹脂、長1,000mm (不可裁切) 不接觸液面時：入光、接觸液面時：非入光 | ||||||||
| 耐熱105℃ 氟化樹脂塗層
| FD-HF40Y (註2) | 保護管 R20 光纖 R10 | 2m | ○ | IP68G | -40～ +105℃ | ||
| ø4mm形狀 保護管： 氟化樹脂、長500mm (可裁切) 不接觸液面時：入光、接觸液面時：非入光 | ||||||||
| 漏 液 檢 測 | 符合SEMI S2 (註4) W20×H30×D10
|
FD-F71 | R4 耐彎曲 | 5m | ○ | IP67 | -20～ +60℃ | |
| 漏液檢測 無漏液時：入光、有漏液時：非入光 適用放大器：FX-500/FX-550系列 | ||||||||
(註1):從插入放大器一側的端部表面至1,000mm的這段距離為可進行裁切的範圍。
(註2):備有防止液體滲入用接頭、保護管延長用接頭、光纖安裝用接頭。詳細請參考「光纖配件」頁面。
(註3):2014年2月以後生產的產品規格有所變更。
(註4):設計時已考慮到SEMI S2對於環境測試的要求，所以請按照相關標準、法規和規定進行設計和使用，以符合客戶的最終系統的標準。
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
管道安裝式
| 種類 | 前端形狀 (mm) | 型號 | 上 行 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護 構造 | 使用 環境 溫度 |
|---|---|---|---|---|---|---|---|---|
| 下 型 | 內容 | |||||||
| 液 面 檢 測 | 標準 W25×H13×D20
| FD-F41 | R10 | 2m | ○ | - | -40～ +100℃ | |
| 適用管道直徑：外徑ø6～ø26mm的透明管 [PVC(氯乙烯)、氟化樹脂、聚碳酸酯、丙烯、玻璃，壁厚1～3mm] 無液體時：入光、有液體時：非入光 | ||||||||
| PFA制壁厚1mm管子用 W25×H13×D20
| FD-F4 | R10 | 2m | ○ | - | -40～ +100℃ | ||
| 適用管道直徑：外徑ø6～ø26mm的透明管 [PFA(氟化樹脂)或具有同等透明度的管，壁厚1mm] 無液體時：入光、有液體時：非入光 | ||||||||
| 液 體 檢 測 | 陣列型光纖 W6.5×H28.3×D17
|
FD-FA93 | R4 耐彎曲 | 2m | ○ | IP40 | -40～ +70℃ | |
| 適用管道直徑：外徑ø8mm以上的透明管(使用附帶的捆紮帶ø8～ø80mm) [PFA(氟化樹脂)、包括半透明] 無液體時：入光、有液體時：非入光 | ||||||||
| 符合SEMI S2 (註1) W23×H20×D17
|
FT-F93 | 導管部 R20 導線部 R2 耐彎曲 | 2m | ○ | IP40 | -40～ +60℃ | ||
| 適用管道直徑：外徑ø3～ø10mm的透明管 [PFA(氟化樹脂)或具有同等透明度的管，壁厚0.3～1mm] 無液體時：非入光、有液體時：入光 適用放大器：FX-500/FX-550系列 | ||||||||
(註1):設計時已考慮到SEMI S2對於環境測試的要求，所以請按照相關標準、法規和規定進行設計和使用，以符合客戶的最終系統的標準。
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
反射型■另行購買附件
•MS-FD-F7-1(FD-F71用SUS安裝件)

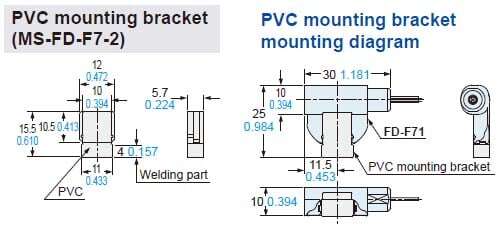

•MS-FD-F7-2(FD-F71用PVC安裝件)
(FD-F71用SUS安裝件)
(FD-F71用PVC安裝件)
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

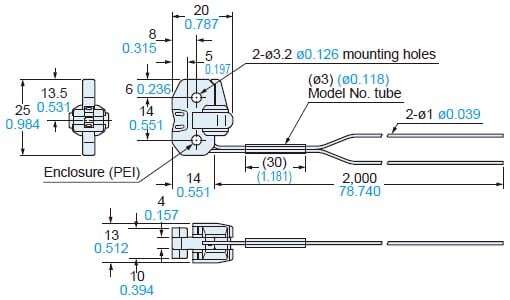

FD-F4
FD-F41
反射型・自由裁切
<FX-AT4附帶>

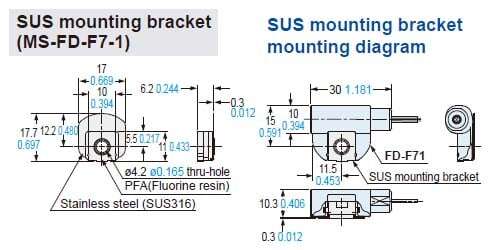

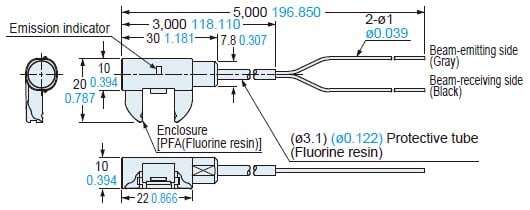

FD-F71
反射型・自由裁切
<FX-AT4 附帶>
光纖

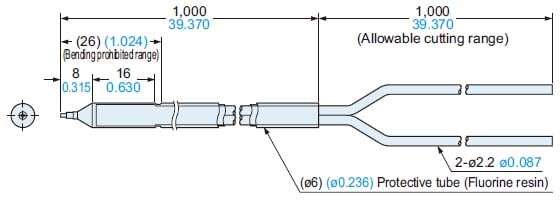

FD-F8Y
對照型・自由裁切
<FX-AT3 附帶>

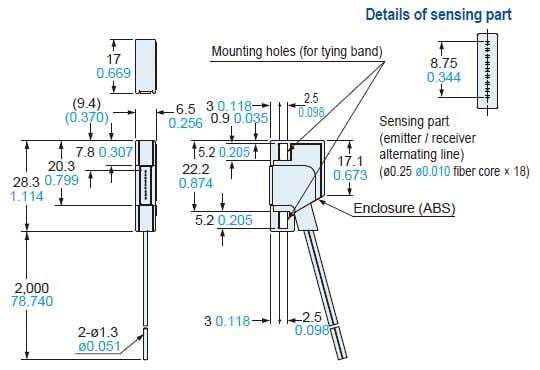

FD-FA93
對照型・自由裁切
<FX-AT15A 附帶>

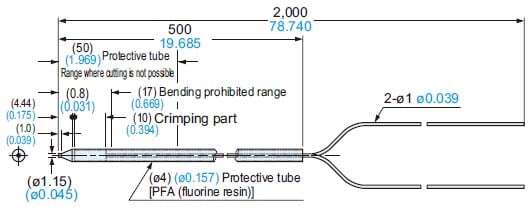

FD-HF40Y
對照型・自由裁切
<FX-AT4 附帶>

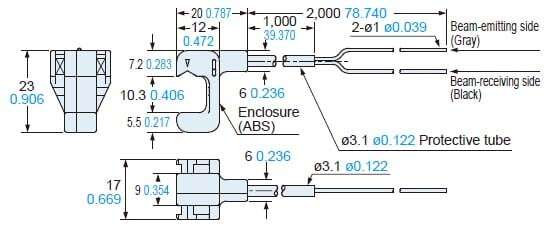

FT-F93
對照型・自由裁切
<FX-AT4 附帶>
生產終止品

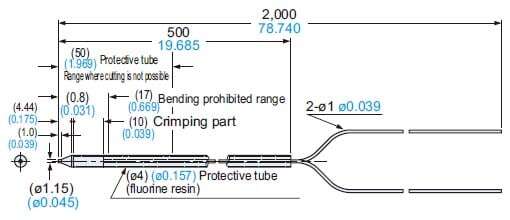

FD-F41Y
反射型・自由裁切
<FX-AT4附帶>
