基本資訊
薄型方型設計，可安裝於狹小的場所。
特點
■ 薄型方型設計，可安裝於狹小的場所。並且光纖施工性良好，可使用螺絲直接進行安裝。
帶凸緣的單點式安裝
提供“M2螺絲單點式安裝”和“M3螺絲單點式安裝”。 安裝孔插有金屬插片，可用螺絲緊固。 ·M2螺絲單點式安裝 FT-Z20W、FT-Z20HBW、FD-Z20W、FD-Z20HBW ·M3螺絲單點式安裝 FT-Z40W、FT-Z40HBW、FD-Z40W、FD-Z40HBW
節省空間 光纖彎曲機構
FT-Z□HBW及FD-Z□HBW採用光纖彎曲機構。1種型號可 以實現頂端檢測、側面檢測2種安裝方式。
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
對照型（每組2根）
| 種類 | 前端形狀(mm) | 型號 | 彎曲 半徑 (mm) | 光纖長度 | 自由 裁切 | 光軸直徑(mm) | 保護 構造 | 使用 環境 溫度 | |
|---|---|---|---|---|---|---|---|---|---|
| 扁 平 型 | 頂端檢測ON
|
FT-Z30H | R2 耐彎曲 | 2m | ○ | 2x3 | IP40 | －40～ ＋60℃ | |
| 頂端檢測ON
| FT-Z30HW | R1 | |||||||
| 側面檢測ON
|
FT-Z30E | R2 耐彎曲 | |||||||
| 側面檢測ON
| FT-Z30EW | R1 | |||||||
| 正面檢測ON
|
FT-Z30 (註1) | R2 耐彎曲 | ø2 | ||||||
| 正面檢測ON
| FT-Z30W (註1) | R1 | |||||||
| 帶 光 纖 | 正面檢測ON
| FT-Z20W | 1m | ○ | ø1.5 | ||||
| 彎曲結構
| FT-Z20HBW | ø0.5 | IP67 | ||||||
| 正面檢測ON
| FT-Z40W | 2m | ○ | ø1.5 | IP40 | ||||
| 彎曲結構
| FT-Z40HBW | ø1 | IP67 | ||||||
| 耐化學品 | 簡易安裝 符合SEMI S2 (註2) 無金屬
|
FT-Z802Y | R4 耐彎曲 | 2m | ○ | ø3.7 | IP68G | 0～ ＋60℃ | |
(註1) :2015年6月以後生產的產品，光纖內部所使用的的反射板的材質發生了變更。
（反射板顏色・・・變更前：金 / 變更後：銀）
通過反射板材質的變更，提高了光纖放大器FX-301B/G、FX-411B/G的檢測距離。檢測距離請參考各光纖放大器的「光纖一覽」頁面。
(註2):設計時已考慮到SEMI S2對於環境測試的要求，所以請按照相關標準、法規和規定進行設計和使用，以符合客戶的最終系統的標準。
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲 半徑 (mm) | 光纖長度 | 自由 裁切 | 保護構造 | 使用環境溫度 |
|---|---|---|---|---|---|---|---|
| 帶 光 纖 | 正面檢測ON
| FD-Z20W | R1 | 1m | ○ | IP40 | －40～ ＋60℃ |
| 彎曲結構
| FD-Z20HBW | IP67 | |||||
| 正面檢測ON
| FD-Z40W | 2m | IP40 | ||||
| 彎曲結構
| FD-Z40HBW | IP67 |
・關於檢測距離，請參考「數字光纖感測器 FX-500 Ver.2光纖一覽」「數位光纖感測器 FX-100光纖一覽 」頁面。
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

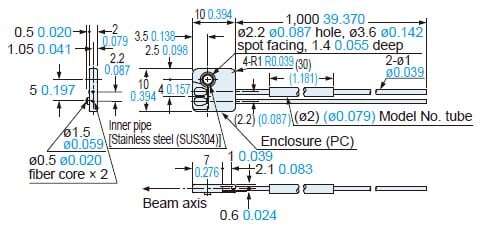

FD-Z20HBW
反射型・自由裁切
<FX-AT4 附帶>

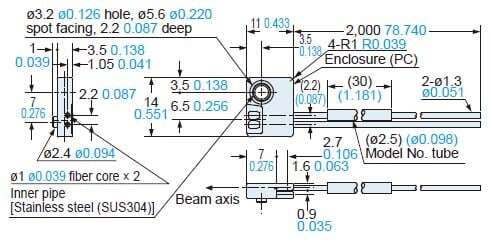

FD-Z40HBW
反射型・自由裁切
<FX-AT5 附帶>

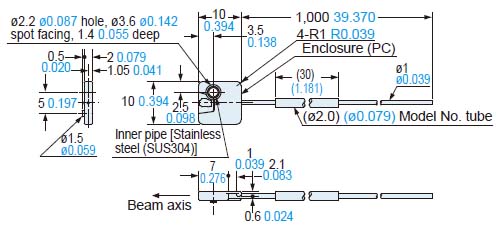

FT-Z20HBW
對照型・自由裁切
<FX-AT4 附帶>

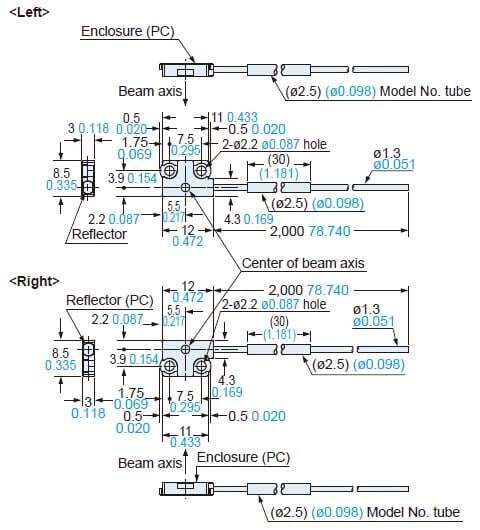

FT-Z30
對照型・自由裁切
<FX-AT5 附帶>

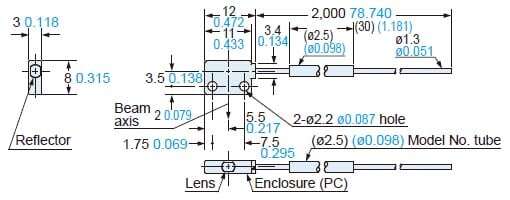

FT-Z30E
對照型・自由裁切
<FX-AT5 附帶>

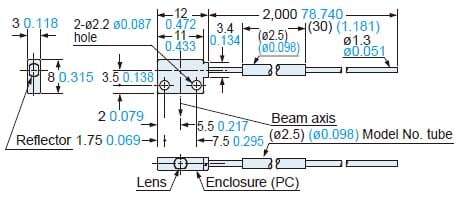

FT-Z30EW
對照型・自由裁切
<FX-AT5 附帶>

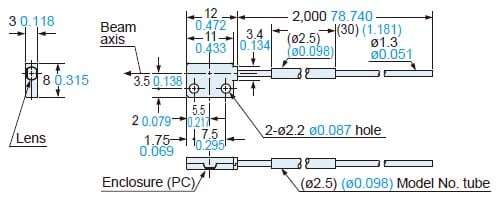

FT-Z30H
對照型・自由裁切
<FX-AT5 附帶>

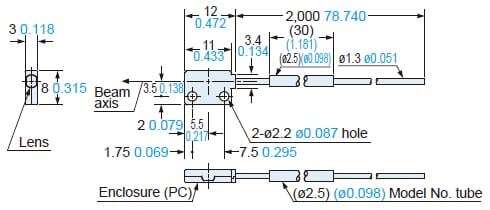

FT-Z30HW
對照型・自由裁切
<FX-AT5 附帶>

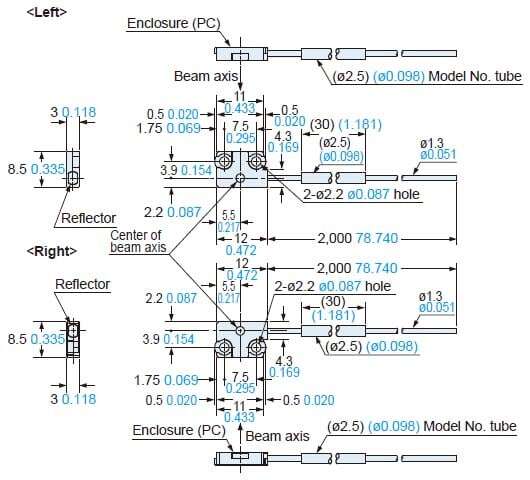

FT-Z30W
對照型・自由裁切
<FX-AT5 附帶>

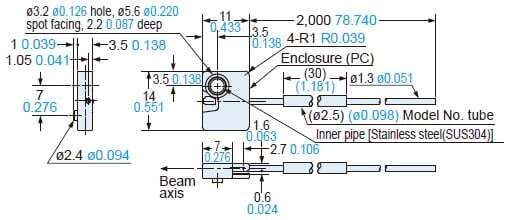

FT-Z40HBW
對照型・自由裁切
<FX-AT5 附帶>

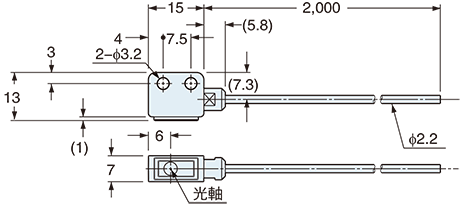

FT-Z802Y
對照型・自由裁切
<FX-AT3 附帶>
