基本資訊
檢測距離限定在特定範圍內
特點
■ 檢測距離限定在特定範圍內，不易受背景影響。
工件層疊或背景較近時的檢測十分有效。
長距離・有無檢測用 [FD-L23]
良好的檢測
![長距離・有無檢測用[FD-L23]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/sensor/fiber/tf-convergent/images/pic02.jpg)
在0～29mm範圍裡穩定的檢測玻璃電路板的有無。 另外，因在距離43mm以上的情況下不檢測，能準確的對架子內的玻璃電路板逐一進行檢測。
校準光纖 [FD-L22A、FD-L30A、FD-L31A]
即使是複雜的彎曲也可穩定檢測 [FD-L31A]
玻璃電路板為複雜的彎曲方式，也可對應多點支援型支架的高性能光纖。
![即使是複雜的彎曲也可穩定檢測 [FD-L31A]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/sensor/fiber/tf-convergent/images/pic03.jpg)
可在長距離下校準 [FD-L30A]
因是檢測距離0～43mm，校準範圍10～25mm的長距離型，校準範圍大，可對應大型玻璃電路板的校準。(在STD模式下)
±8°的彎曲度也可穩定檢測 [FD-L22A]
隨著玻璃電路板的大型化，雖彎曲度也變大，但無論左右哪邊的彎曲度小於±8°都能用1個機器對應。
![±8°的彎曲度也可穩定檢測 [FD-L22A]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/sensor/fiber/tf-convergent/images/pic05.jpg)
應用案例
玻璃的通過確認
玻璃搬送
安裝在機械手臂
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
限定反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護 構造 | 使用 環境 溫度 |
|---|---|---|---|---|---|---|---|
| 玻 璃 電 路 板 檢 測 | 定位
W25×H7.3×D30 | FD-L32H | R4 耐撓曲 | 4m | ○ | IP40 | -40～ +60℃ |
| 校準
W20×H29×D3.8 |
FD-L30A | R2 耐撓曲 | 3m | 0～ +70℃ | |||
| 校準
W23.5×H29×D4.5 |
FD-L31A | R4 耐撓曲 | |||||
| 校準
W17×H29×D3.8 |
FD-L22A | R2 耐撓曲 | 2m | ||||
| 就位確認
W18×H29×D3.8 |
FD-L23 | 3m | -20～ +70℃ | ||||
| 就位確認
W12×H19×D3 |
FD-L11 | R4 耐撓曲 | 2m | -40～ +60℃ | |||
| 就位確認
W12×H19×D3 |
FD-L10 | ||||||
W24×H21×D4 |
FD-L21 | R2 耐撓曲 | |||||
W24×H21×D4 | FD-L21W | R1 | |||||
| 通 用 |
W6×H18×D14 |
FD-L20H | R2 耐撓曲 | -40～ +70℃ | |||
| 超 小 型 |
W7.2×H7.5×D2 | FD-L12W | R1 | 1m | IP30 | -40～ +60℃ |
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm
FD-L10
反射型・自由裁切
<FX-AT6 附帶>

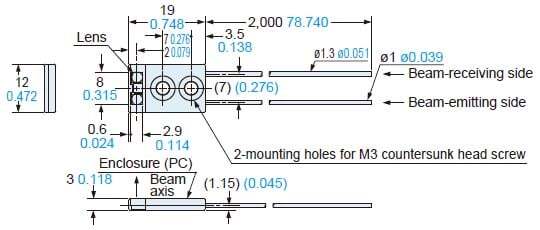

FD-L11
反射型・自由裁切
<FX-AT6 附帶>

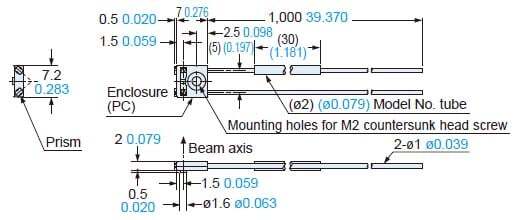

FD-L12W
反射型・自由裁切
<FX-AT4 附帶>

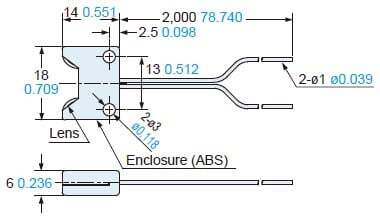

FD-L20H
反射型・自由裁切
<FX-AT4 附帶>

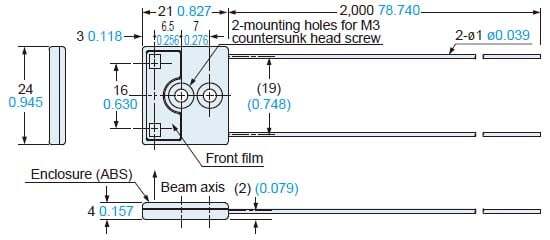

FD-L21
反射型・自由裁切
<FX-AT4 附帶>

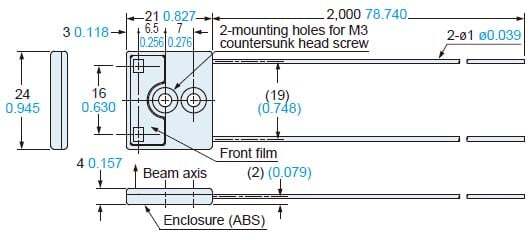

FD-L21W
反射型・自由裁切
<FX-AT4 附帶>

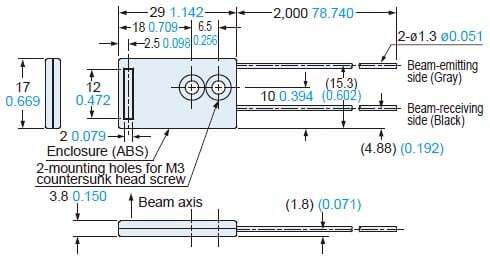

FD-L22A
反射型・自由裁切
<FX-AT5 附帶>

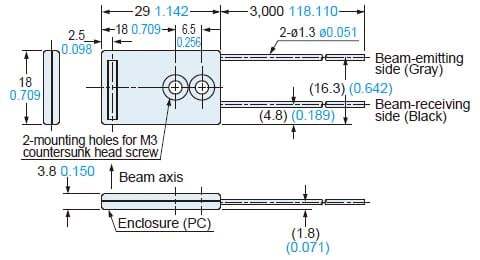

FD-L23
反射型・自由裁切
<FX-AT5 附帶>
FD-L30A
反射型・自由裁切
<FX-AT5 附帶>

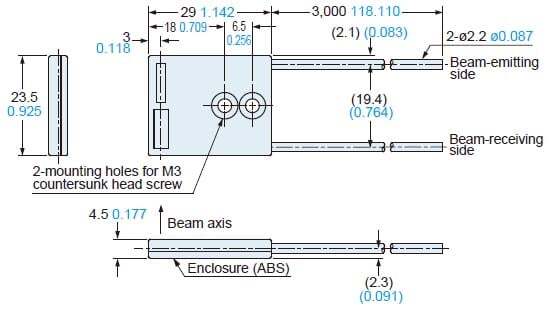

FD-L31A
反射型・自由裁切
<FX-AT3 附帶>

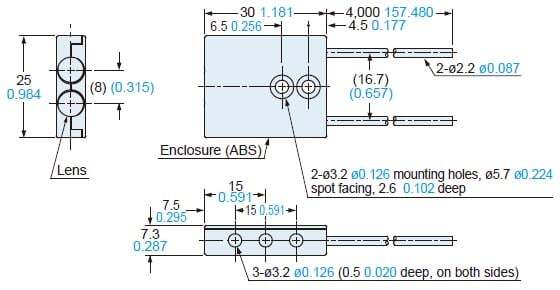

FD-L32H
反射型・自由裁切
<FX-AT3 附帶>
