基本資訊
使用光帶下，無工件遺漏檢測
特點
■使用光帶對形狀及位置不明的工件進行檢測，無工件遺漏。還可用於辨別形狀。
應用案例
檢測掉落工件
長度判別
移動量管理
檢測有無狹縫
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
對照型(每組2根）
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 光軸直徑 (mm) | 保護 構造 | 使用 環境 溫度 |
|---|---|---|---|---|---|---|---|---|
| 寬 光 帶 型 |
W5×H69×D20 |
FT-A32 (註1) | R2 耐彎曲 | 2m | ○ | 3.2×32 | IP40 | -40～ +60℃ |
| 用於靈活配線
W5×H69×D20 | FT-A32W (註1) | R1 | -40～ +55℃ | |||||
W4.2×H31×D13.5 |
FT-A11 (註1) | R2 耐彎曲 | 2.2×11 | -40～ +70℃ | ||||
| 用於靈活配線
W4.2×H31×D13.5 | FT-A11W (註1) | R1 | -40～ +55℃ | |||||
| 陣 列 型 |
W5×H15×D15 |
FT-AL05 | R2 耐彎曲 | 0.25×5.5 | -55～ +80℃ |
(註1) :附帶的狹縫透光罩可另售。詳情請參閱光纖配件網頁。
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 自由裁切 | 保護 構造 | 使用 環境 溫度 |
|---|---|---|---|---|---|---|---|
| 寬 光 帶 型 |
W7×H15×D30 |
FD-A16 | R4 耐彎曲 | 2m | ○ | IP40 | -40～ +60℃ |
| 陣 列 型 |
W5×H20×D20 |
FD-AL11 | R2 耐彎曲 | -55～ +80℃ |
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

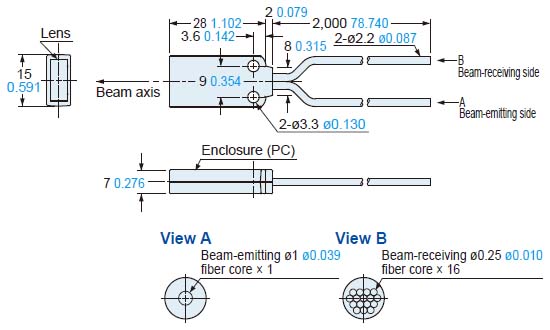

FD-A16
反射型・自由裁切
<FX-AT3 附帶>

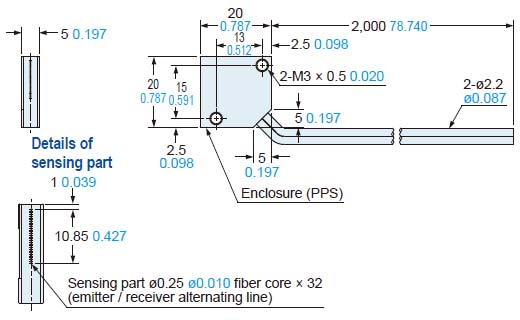

FD-AL11
反射型・自由裁切
<FX-AT3 附帶>

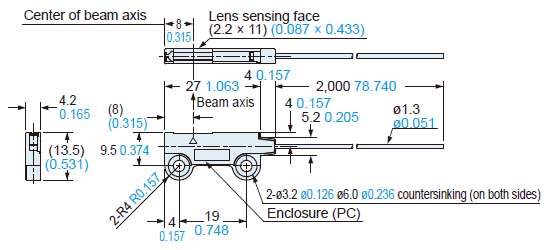

FT-A11
對照型・自由裁切
<FX-AT5 附帶>
FT-A11W
對照型・自由裁切
<FX-AT5 附帶>
FT-A32
對照型・自由裁切
<FX-AT5 附帶>

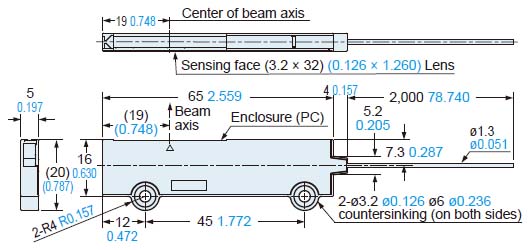

FT-A32W
對照型・自由裁切
<FX-AT5 附帶>

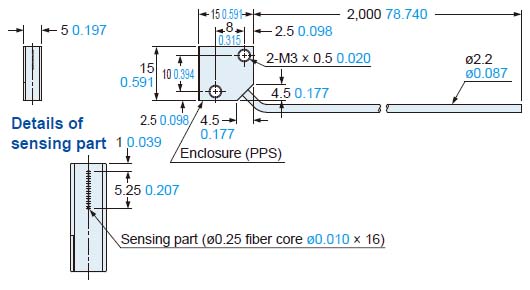

FT-AL05
對照型・自由裁切
<FX-AT3 附帶>
