基本資訊
提供光軸彎曲與偏差極小的穩定檢測
特點
■與放大器FX-500系列組合後，光纖的光量穩定性優異，便於數位管理。
■提供光軸彎曲與偏差極小的穩定檢測。
機體差異小，數字管理容易
與放大器FX-500系列組合，最大可實現達以往4倍的 入光量的穩定性。更換放大器後，數字顯示仍能顯示近 似值，容易管理。
光軸彎曲、偏差小，投光量穩定。
投光量穩定±10％以內
可實現將光纖導線的投光量偏差抑制在±10％以 內的穩定檢測。
·光軸彎曲處：對照型±2°以內、反射型±3°以內
·光軸定心精度：±150μm以內
擴大溫度範圍
一體型高精度插頭
光纖導線與插頭的定心精度提高至以往產品的2倍。插入至放大器的精度提高，從而大幅提高了抑制機體差的效果。
◦定心精度：±40μm以內。
Φ2.2mm的標準光纖
標準光纖的柔軟性高
耐撓曲光纖
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
對照型（每組2根）
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖 長度 | 光軸 直徑(mm) | 光軸位置 / 傾斜 | 機體 差異 | 保護 構造 | 使用環境 溫度 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 螺 紋 型 | M3 |
|
FT-30 | R2 耐撓曲 | 2m | ø0.5 | 150μm / ±2° | ±10% | IP67 | －55～ ＋80℃ |
| M4 |
|
FT-40 | R4 耐撓曲 | ø1 | ||||||
| 圓 柱 型 | ø1.5 |
|
FT-S20 | R2 耐撓曲 | ø0.5 | |||||
| ø3 |
|
FT-S30 | R4 耐撓曲 | ø1 | ||||||
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
反射型
| 種類 | 前端形狀(mm) | 型號 | 彎曲半徑 (mm) | 光纖長度 | 光軸位置 / 傾斜 | 機體差異 | 保護構造 | 使用環境溫度 | |
|---|---|---|---|---|---|---|---|---|---|
| 螺 紋 型 | M3 |
|
FD-30 | R2 耐撓曲 | 2m | 150μm / ±3° | ±10% | IP67 | －55～ ＋80℃ |
| M4 |
|
FD-40 | |||||||
| M6 |
|
FD-60 | R4 耐撓曲 | ||||||
| 圓 柱 型 | ø3 |
|
FD-S30 | ||||||
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

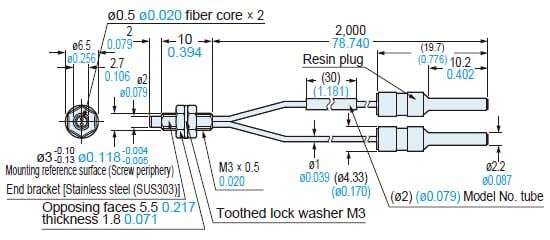

FD-30
反射型
<FX-AT2 附帶>

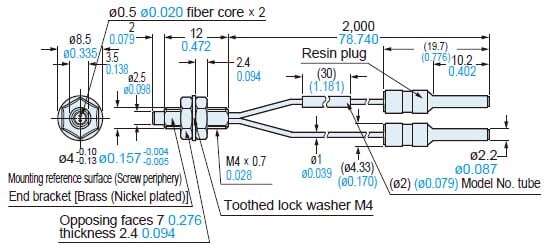

FD-40
反射型
<FX-AT2 附帶>

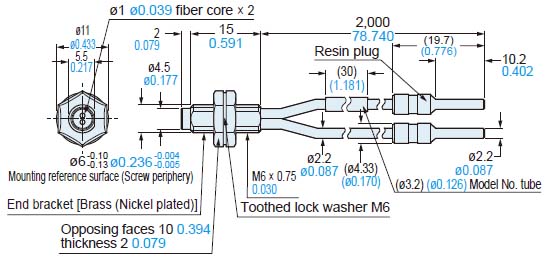

FD-60
反射型
<FX-AT2 附帶>

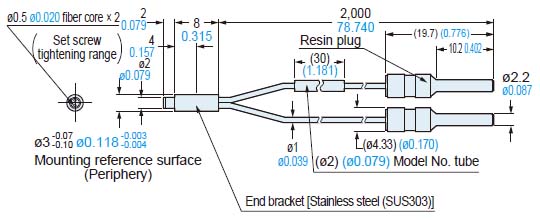

FD-S30
反射型
<FX-AT2 附帶>

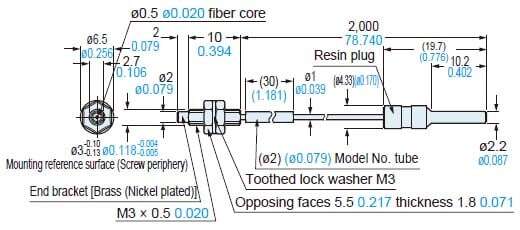

FT-30
對照型
<FX-AT2 附帶>

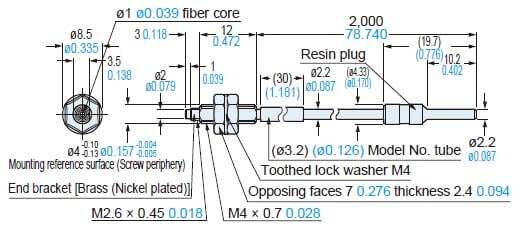

FT-40
對照型
<FX-AT2 附帶>

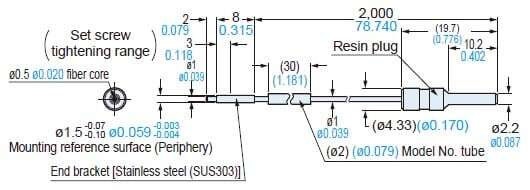

FT-S20
對照型
<FX-AT2 附帶>

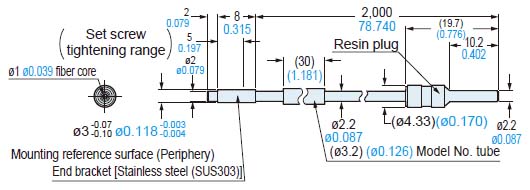

FT-S30
對照型
<FX-AT2 附帶>
