數位光纖感測器 FX-300

種類

連接器型放大器

放大器本體不附帶單觸式電線。請務必另行購買單觸式電線。

(註1):

自2016年9月起蘇州工廠生產的FX300系列的連接器型放大的部分型號已停產。日本生產品繼續銷售中。

電線型放大器

(註1):自2016年9月起蘇州工廠生產的FX300系列的電線型放大器的部分型號已停產。日本生產品繼續銷售中。

單觸式電線　FX-301(-HS)/B/G/H用

連接器型放大器本體不附帶單觸式電線。請務必另行購買單觸式電線。

(註):從2013年3月開始生產的產品，單觸式電線的材質將更改為適應UL認證的材質(難燃性VW-1)。
・導體公稱截面積：0.15mm²→0.2mm²
・鎧裝外徑：ø3.0mm→ø3.3mm

母電線

CN-73-C□

子電線

CN-71-C□

單觸式電線　FX-305用

連接器型放大器本體不附帶單觸式電線。請務必另行購買單觸式電線。

(註):從2013年3月開始生產的產品，單觸式電線的材質將更改為適應UL認證的材質(難燃性VW-1)。
・導體公稱截面積：0.15mm²→0.2mm²
・鎧裝外徑：ø3.0mm→ø3.3mm

母電線

CN-74-C□

子電線

CN-72-C□

固定夾

固定夾放大器本體不附帶固定夾。連接時請務必另行購買固定夾。

選配

(註1):FX-301(P)(-C1)及FX-305(P)不附帶光纖放大器保護封條。

放大器安裝支架

MS-DIN-2

其它

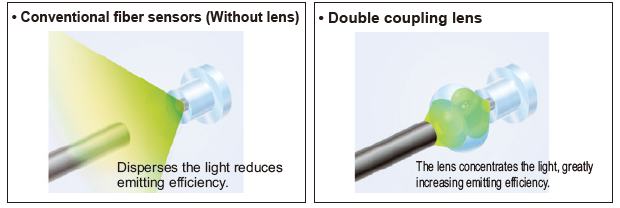

關於其它配件、詳細請參考「光纖配件」和「光纖用聚焦鏡」各頁面。

>>光纖配件商品資訊頁面>>對照型光纖用聚焦鏡商品資訊頁面>>反射型光纖用聚焦鏡商品資訊頁面

檢測特性

※關於其它的特性圖、可在樣本下載網頁進行下載。
>>樣本下載

FT-31

水平・垂直方向通用

FT-42

水平・垂直方向通用

FT-A11

水平方向

垂直方向

FT-E13

水平・垂直方向通用

FT-S21

水平・垂直方向通用

FD-41

水平方向

垂直方向

FD-61

水平方向

应答速度检测体的大小[mm]U-LG□400STDF□200STD□200H-SP□200

垂直方向

應答速度檢測體的大小[mm]U-LG□400STDF□200STD□200H-SP□200

FD-62

水平方向

應答速度檢測體大小[mm]U-LG□600STDF□400STD□400H-SP□200

垂直方向

應答速度檢測體的大小[mm]U-LG□600STDF□400STD□400H-SP□200

FD-E13

水平方向

垂直方向

FD-S31

水平方向

垂直方向

使用注意事項

安裝

放大器的安裝方法

[1]將安裝部後部嵌入35mm寬的DIN導軌。

[2]將安裝部後部朝35mm寬DIN導軌壓緊的同時，將放大器前部嵌入35mm寬的
DIN導軌。

放大器的拆卸方法

[1]手拿放大器，将其向前推。

[2]提起放大器前端，即可拆卸。

(註1):如果沒有向前推放大器就提起前端的話，安裝部分後端的掛鉤可能會折損，敬請注意。

光纖的安裝

・安裝附件後，請將光纖插入放大器。詳細內容請參閱光纖附帶的“使用說明書”。

[1]壓下光纖鎖杆。

[2]從插入口緩慢插入光纖，直至不能移動為止。（註1）

[3]使光纖鎖杆重定，直至不能移動為止。

(註1):光纖插入不徹底會導致檢測距離變短，敬請注意。耐彎曲光纖在插入時，可能產生折曲，因此請小心插入。

(註2):使用同軸反射型光纖（FD-G4、FD-FM2等）時，請將中心光纖(單
芯)插入至投光部或將外周光纖(多芯)插至受光部。裝反會導致檢測精度下降，敬請注意。

連接器型的連接方法

・拆裝單觸式電線時，請務必先切斷電源。

連接方法

[1]握住單觸式電線的連接器，使其接線片與放大器的連接器頂部的凹槽持平。

[2]將連接器插入，直到聽到“卡嗒”一聲。

拆卸方法

[1]按下單觸式電線連接器頂部的接線片，然後拔出即可拆下。

(註1):如果不按下接線片就拉出連接器，接線片可能被折斷，敬請注意。請勿使
用接線片已折斷的單觸式電線。此外，不要拉曳電線，這可能會導致電線斷線。

安裝

・請確保在電源切斷的狀態下安裝或拆卸放大器。

・使用環境溫度因放大器的安裝台數而異，請務必進行確認。

・安裝2台以上的放大器時，請確保將其安裝在DIN導軌上。

・在DIN導軌上移動放大器或緊貼安裝多個放大器進行安裝時，請通過另售的固定夾(MS-DIN-E)從兩端夾緊放大器進行安裝。

・最多可安裝15台。(共16台)

・當安裝2台以上放大器時，從第2台放大器起使用子電線（CN-71-C□／CN-72-C□）作為單觸式電線。

・並列安裝而非緊貼安裝放大器時，請務必將另售的固定夾（MS-DIN-E）安裝至各放大器的兩端，或將FX-301（P）、FX-305（P）附帶的放大器保護封條（FX-MB1）的交流窗用密封墊貼在各放大器的交流窗上。

・FX-301（P）、FX-301B/G/H（P）、FX-305（P）之間不可進行自動防干擾以外的設定通信。
連接後使用時， 請將同一機型連接在一起。FX-301（P）-HS未配備以防干擾功能為主的光通信功能，緊貼安裝時敬請注意。

・將連接器型FX-301（P）和電線型FX-301（P）-C1を並列連接使用時，無法利用單觸式電線共用電源，因此請將同一機型連接在一起。

・將FX-301(P)升級產品、FX-305(P)與FX-301(P)以往產品、FX-301B/G/H(P)並列連接使用時，請將FX-301(P)升級產品及FX-305(P)安裝至從連接器側看的以往產品右側。詳情請參閱連接的相關注意事項。關於升級產品與以往產品的不同，請參閱「升級產品與以往產品的區別」。

・本產品和FX-301(P)-F/F7 的通信功能不同。連接使用時，請採取將FX-301(P)、FX-305(P)附帶的放大器保護封條(FX-MB1)貼在放大器的交流窗上等處理。

安裝方法

[1]將放大器逐個安裝在35mm寬的DIN導軌上。
[詳情請參閱安裝]

[2]滑動放大器使其互相緊貼，並連接單觸式電線。

[3]將固定夾（MS-DIN-E）(另售)平面作為內側，從兩端夾緊進行安裝。

[4]緊固固定夾（MS-DIN-E）的螺絲進 行固定。

拆卸方法

[1]旋鬆固定夾（MS-DIN-E）的螺絲。

[2]拆下固定夾（MS-DIN-E）。

[3]滑動放大器並逐個拆下。
[詳情請參閱安裝]

連接的相關注意事項

• 如下表所示，將產品種類A和B連接後使用時，請按照〈圖A〉 進行連接。

(註1):關於FX-301（P）的以往產品和升級產品，請參閱「級產品與以往產品的區別｣。

(註2):將LS-401（P）與數位光纖放大器連接使用時，請務必將LS-401（P）連接至從連接器側看的最左側。

• 按上圖〈圖B〉的順序連接產品種類A和B時，無法進行光通信。進行光通信時，請按照上圖〈圖A〉的順序進行連接。無法變更為〈圖A〉的順序時，請採取下列[1]或[2]的措施。

[1]將FX-301（P）升級品、FX-305（P）、FX-301（P）-C1附帶的放大器保護封條（FX-MB1）的交流窗用密封墊貼在放大器的交流窗上。

[2]無法採取措施[1]時，請改變產品種類B的通信規格。

產品種類B的通信規格的變更方法

• 產品種類B的通信規格請按下列步驟進行變更。通信規格請務必設定為“(產品種類A的通信規格)”或“(光通信
  的停止)”。

(註4):將通信規格設定為“(產品種類A的通信規格)”時，請務必對產品進行緊貼安裝。此外，請注意以下各點。

• 某些使用環境等條件下，無法使用光通信功能。
• 請勿進行通道的整體載入或保存。
• 某些使用環境等條件下，無法使用光通信功能。
• 請勿進行通道的整體載入或保存。

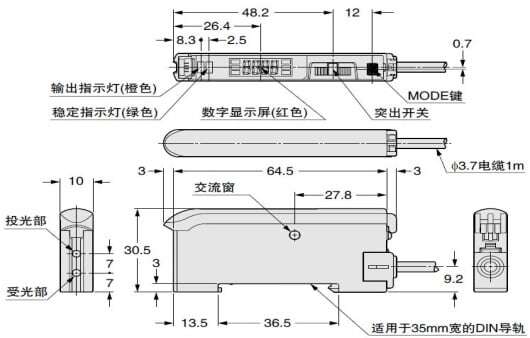

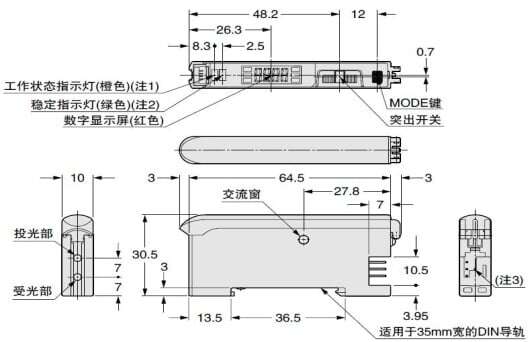

各部名稱

(註1):FX-305（P）為輸出1工作狀態指示燈(橙色)。

(註2):FX-305（P）為輸出2工作狀態指示燈(橙色)。

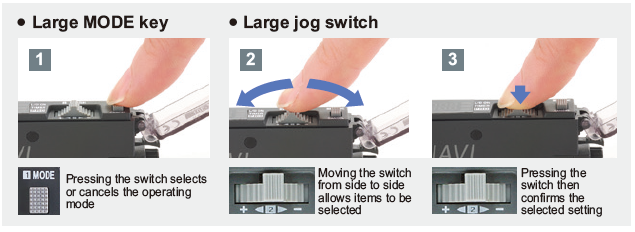

操作方法

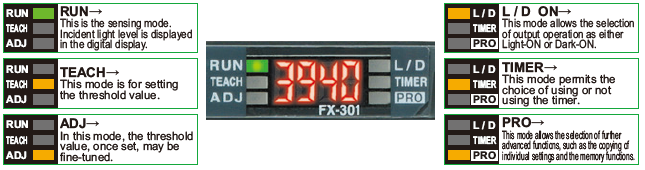

• 電源接通後，進行通信自動檢查，常規狀態［MODE指示燈
  的“RUN(綠色)”亮起，數字顯示螢幕顯示入光量］。
• 按MODE鍵後，模式按下圖所示進行切換。

按突出開關確認設定。
MODE長按MODE鍵2秒以上時，返回“RUN模式”。
設定過程中按MODE鍵，將取消設定。

關於FX-305(P)

FX-305（P）配備獨立的雙輸出，輸出1和輸出2可分別設定的內容如下所述。除下列專案外，為通用內容。
[1]基準值
[2]輸出動作
[3]計時器動作和計時器時間
[4]檢測模式

教導

2點教導時

步驟	內容	顯示幕
[1]	將光纖設置在檢測範圍內。 按MODE鍵，選擇教導模式〔MODE指示燈·TEACH(黃色)〕。
[2]	FX-305（P）預先選擇輸出1”或輸出2。 存在工件的狀態下，按突出開關。 接受教導後，讀取的入光量閃爍顯示。
[3]	MODE指示燈·TEACH(黃色)閃爍。 不存在工件的狀態下，按突出開關。
[4]	接受教導後，讀取的入光量閃爍顯示，基準值將設定在存在工件和不存在工件狀態下入光量的中間。之後，將顯示穩定度的判定結果。 ・可穩定檢測時：顯示幕亮起。 ・·無法穩定檢測時：顯示幕閃爍。
[5]	顯示基準值。
[6]	顯示幕閃爍顯示。 （僅限FX-301B/G/H）
[7]	顯示幕顯示入光量，設定結束。

(註1):設定基準值後，請勿移動或彎曲光纖。否則可能會導致檢測不穩定。

(註2):使用反射型光纖時，通過步驟[2]和步驟[3]在不存在工件的狀態下按下突出開關，則將設定為最大靈敏度。

全自動教導時

步驟	內容	顯示幕
[1]	將光纖設置在檢測範圍內。 按MODE鍵，選擇教導模式〔MODE指示燈·TEACH(黃色)〕。
[2]	FX-305（P）預先選擇輸出1或輸出2。 工件在生產線上流通的狀態下，長按突出開關0.5秒以上。(顯示取樣中的入光量)
[3]	顯示幕顯示，工件通過後鬆開突出開關。
[4]	接受教導後，讀取的入光量閃爍顯示，基準值將設定在存在工件和不存在工件狀態下入光量的中間。之後，將顯示穩定度的判定結果。 ・可穩定檢測時：顯示幕亮起。 ・無法穩定檢測時：顯示幕閃爍。
[5]	顯示基準值。
[6]	顯示幕閃爍顯示。 （僅限FX-301B/G/H）
[7]	顯示幕顯示入光量，設定結束。

(註1):可通過PRO模式切換基準值的轉移量。詳細的設定方法請參閱「PRO模式操作指南」。
（可在-45～45％範圍內，以5％為單位進行設定。初始值為0％。）

(註2):設定基準值後，請勿移動或彎曲光纖。
否則可能會導致檢測不穩定。

限定教導時

步驟	內容	顯示幕
[1]	將光纖設置在檢測範圍內。 按MODE鍵，選擇教導模式〔MODE指示燈·TEACH(黃色)〕。
[2]	FX-305（P）預先選擇輸出1”或輸出2。 不存在工件的狀態下，按突出開關。 接受教導後，讀取的入光量閃爍顯示。
[3]	MODE指示燈·TEACH(黃色)閃爍。 將突出開關轉向+側或-側。
[4]	將突出開關轉向“+”側時，顯示幕”將從右至左滾動(2圈)(註1），轉移至比②高15％的基準值側(註2)。 使用反射型光纖時使用。將突出開關轉向“－”側時，顯示幕”將從左至右滾(2圈)（注1），轉移至比②に約低15％的基準值側(註2)。 使用對照型光纖時使用。
[5]	然後顯示是否能變更設定轉移量。 ・可變更時：顯示幕閃爍。 ・無法變更時：顯示幕閃爍。
[6]	顯示基準值。
[7]	顯示幕閃爍顯示。 （僅限FX-301B/G/H）
[8]	顯示幕顯示入光量，設定結束。

(註1):FX-301B/G/H不會滾動顯示。

(註2):轉移量的約15％為初始值。轉移量可在PRO模式下，在約5～80％範圍內(5％為單位)進行切換。詳細的設定方法請參閱『PRO模式操作指南』。

(註3):設定基準值後，請勿移動或彎曲光纖。否則可能會導致檢測不穩定。

關於FX-305（P）的視窗對比模式的教導，請參閱另行提供的「PRO模式操作指南」。

• MODE指示燈·TEACH(黃色)時，可通過常規模式(2點教導、限定教導、全自動教導)或視窗對比模式(1點、2點、3點教導)［僅限FX-305（P）］設定基準值。

• 教導有工件狀態和無工件狀態的2點、設定基準值的方法。通常用此方法設定。

• 在不停止裝配線而移動工件的狀態下，欲設定基準值時，通過全自動教導進行設定。

• 僅對不存在工件的狀態(入光量穩定的狀態)進行教導，用於存在背景物體時的檢測和小型物體檢測的基準值設定方法。

• 與接觸式液面檢測光纖FD-F8Y組合的基準值設定，以及與管安裝式液面檢測光纖FD-F4□組合的基準值設定可通過網站下載使用說明書後進行確認。

基準值的微調

步驟	內容	顯示幕
[1]	按MODE鍵，選擇基準值微調模式〔MODE指示燈·ADJ(黃色)〕。
[2]	FX-305（P）預先選擇輸出1或輸出2。 增加(減少靈敏度)基準值時，若將突出開關轉向“+”側，基準值將慢慢增大，若繼續旋轉，基準值將快速增大。 減小基準值(提高靈敏度)時，若將突出開關轉向“-”側，基準值將慢慢減小，若繼續旋轉，基準值將快速減小。
[3]	按下突出開關，確認基準值。

輸出動作的設定

步驟	內容	顯示幕
[1]	按MODE鍵，選擇輸出動作設定模式〔MODE指示燈·L/D(黃色)〕。
[2]	FX-305（P）預先選擇輸出1”或輸出2。 將突出開關轉向“+”側或“-”側時，輸出動作切換。
[3]	按下突出開關進行確認。

計時器動作的設定

• MODE指示燈·TIMER(黃色)時，請設定計時器種類以及是否使用計時器。使用FX-301B/G/H時，請通過PRO模式設定計時器種類。
• FX-301□（-HS）備有連接設備的反應時間較慢時使用方便的斷開延遲計時器、僅檢測通過時間較長物體時使用方便的接通延遲計時器，以及最適用於信號時間在任何連接設備的輸入條件下都需固定時的ONE SHOT計時器。［FX-305（P）還配備接通延遲·斷開延遲、接通延遲·ONE SHOT計時器］
• 關於斷開延遲計時器、接通延遲計時器以及ONE SHOT計時器時間的設定方法，請參閱『PRO模式操作指南』。

配線

• 請務必在切斷電源的狀態下進行配線作業和連接作業。
• 請確認電源的波動，以免電源輸入超過額定範圍。
• 外加超過額定範圍的電壓或直接連接在交流電源上，可能導致損壞或燒毀事故，敬請注意。
• 使用市售的開關調節器時，請務必將電源的框架式接地(F.G.)端子接地。
• 在感測器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時，請務必將設備的框架式接地(F.G.)端子接地。
• 負載短路或配線錯誤可能導致損壞或燒毀事故，敬請注意。
• 請避免與高壓線和動力線並行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
• 直流電源請務必使用絕緣變壓器。使用自動變壓器(自耦變壓器)時，有時會損壞本體和電源。
• 連接器型的電線請使用另售的單觸式電線。此外，延長電
  纜時，可通過截面積為0.3mm²以上的電線將全長延長至
  100m。
  (安裝5～8台時：50m，安裝9～16台時：20m)。不過，為避免干擾，請儘量縮短配線。
• 延長電線時，剩餘電壓會增加，敬請注意。

鎖鍵功能

(註1):FX-301B/G/H（P）為3秒以上。

• RUN模式下同時長按突出開關和MODE鍵2秒以上(註1)，鍵操作即被鎖定，僅基準值確認功能或調整功能(僅調整鎖定解除時有效)有效。
  再長按2秒以上(註1)時，鎖定被解除。

其它

• 使投光量可調節功能的投光停止從“OFF”至“ON”時，輸出有時會不穩定。投光開始後的0.5秒內，使用時禁用輸出控制。
• 使用時，請避開電源接通時的過渡狀態(0.5s)。
• 快速起動式、高頻點亮式螢光燈的光束會給檢測造成影響。雖然因感測器類型而有所差異，但還應注意不要使光束直接投射到感測器上。
• 請勿在室外使用。
• 請勿在蒸氣、灰塵等較多的場所使用。
• 請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。
• 不能在具有可燃性、爆炸性的氣體環境中使用。
• 切勿對產品進行分解、擅自維修或改造。

FX-300系列　功能列表

可組合的週邊模組

(註1):FX-301B/G/H除外。

(註2):FX-301（P）-C1除外。

FX-301(紅色LED型)升級產品與以往產品的區別

• 從2004年6月生產的部分起，進行了以下各項升級。

外觀的變更處

・確認以往產品與升級產品時，可通過側面的印刷為“雙側”還是“單側”進行判斷。

關於功能升級

1.反應時間的增加

在現有反應時間的4種模式[高速(FAST)、減光(S-D)、標準(STD)、擴張(LONG)]中增加了超高速模式(H-SP)。
通過的進行變更。

2.定時時間範圍的延長

計時器時間設定範圍的原有最大值為500ms，現增加至9999ms。

3.投光量可調節功能

可按4級變更投光量。(包括投光停止則為5級。)

4.備份、複製鎖定、鍵鎖功能的增加

備份：選擇是否將教導時的基準值寫入(存入)EEPROM。

複製鎖定：選擇複製功能、資料庫功能能否通信。

鍵鎖：使開關輸入無效，防止有意識的設定變更。

關於操作變更

1.計時器的選擇方法

以往產品：計時器種類因PRO1模式而變。
NAVI模式下“TIMER”僅可選擇ON/OFF。

變更後：NAVI模式下“TIMER”的可變更項目包括計時器的種類。

2.運行過程中基準值的確認

可通過按下突出開關確認基準值。

關於顯示的變更

1. 靈敏度餘量的閃爍確認

以往產品：通過穩定指示燈的閃爍次數顯示靈敏度餘量。

變更了教導後穩定餘量的顯示方法。

2. 直接代碼的初始值變更

以往產品　0000 → 變更後　0004

※計時器時間的初始值為10ms，直接代碼中10ms為“4”，因此進行了修正。

變更了直接代碼的出廠狀態。

關於內部電路的變更

1. 配備APC電路

連接的相關注意事項

連接以往產品(也包括FX-301B/G/H）與升級產品進行使用時，請參閱“連接相關的注意事項”。

連接的相關注意事項

連接以往產品(也包括FX-301B/G/H）與升級產品進行使用時，請參閱“連接相關的注意事項”。

除了可長時間穩定檢測的4元素發光二極管，也配備了提高接通電源等情況下的穩定性的APC電路。

除了可長時間穩定檢測的4元素發光二極管，也配備了提高接通電源等情況下的穩定性的APC電路。

設定項目列表

設定項目大致由進行基本設定的「NAVI模式」”和進行詳細設定的「PRO模式」構成。
