基本資訊
適用環境溫度－60～+350℃※
也備有耐真空光纖用透鏡
-
※長距離聚焦鏡的情況下
特點
聚焦鏡(對照型光纖用)
品名 | 型號 | 內容 | ||
|---|---|---|---|---|
| 對照型 光纖用 | 長距離聚焦鏡 (註1) | FX-LE1 |
| 檢測距離增加了5倍以上。 ・使用環境溫度：-60～+350℃(註2) ・光軸直徑：ø3.6mm 檢測距離(mm) [安裝2個時] |
| 超長距離聚焦鏡 (註1) | FX-LE2 |
| 通過大直徑聚焦鏡極大地增加了檢測距離。 ・使用環境溫度：-60～+350℃(註2) ・光軸直徑：ø9.8mm 檢測距離(mm) [安裝2個時] | |
| 側視界聚焦鏡 | FX-SV1 |
| 光軸呈直角彎曲。 ・使用環境溫度：-60～+300℃(註2) ・光軸直徑：ø2.8mm 檢測距離(mm) [安裝2個時] | |
(註1):在對照型光纖上安裝聚焦鏡進行使用時，光芒會變窄，請在充分調節光軸後再進行使用。
(註2):有關組合式光纖的使用環境溫度，請各光纖的基本資訊。
FX-LE1 檢測距離(mm) [安裝2個時]
| 放大器 | FX-500系列(上段) FX-550系列(下段) | FX-100系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| 模式 | HYPR | U-LG | LONG | STD | FAST | H-SP | FX-101 | FX-102 |
| FT-43 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 1,600 - | 2,400 | 3,600 (註1) |
| FT-42 FT-42W | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 2,200 - | 3,400 | 3,600 (註1) |
| FT-45X | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,500 - | 1,600 (註1) | 1,600 (註1) |
| FT-R40 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 1,900 - | 3,100 | 3,600 (註1) |
| FT-R43 FT-R44Y | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 1,900 1,600(註1) | 670 - | 1,300 | 3,600 (註1) |
| FT-H35-M2 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,300 3,600(註1) | 1,400 - | 2,000 | 3,500 (註1) |
| FT-H20W-M1 | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 850 - | 1,300 | 1,600 (註1) |
| FT-H20-M1 | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,200 - | 1,600 (註1) | 1,600 (註1) |
| FT-H20-J50-S FT-H20-J30-S FT-H20-J20-S | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,500 3,600(註1) | 2,000 3,600(註1) | 1,600 3,600(註1) | 500 - | 1,000 | 3,500 (註1) |
(註1):光纖長度將實際檢測距離限制在一定範圍內。
FX-LE2 檢測距離(mm) [安裝2個時]
| 放大器 | FX-500系列(上段) FX-550系列(下段) | FX-100系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| 模式 | HYPR | U-LG | LONG | STD | FAST | H-SP | FX-101 | FX-102 |
| FT-43 FT-42 FT-42W | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) - | 3,600 (註1) | 3,600 (註1) |
| FT-45X | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) - | 1,600 (註1) | 1,600 (註1) |
| FT-R40 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) - | 3,600 (註1) | 3,600 (註1) |
| FT-R41W FT-R43 FT-R44Y | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) - | 3,600 (註1) | 3,600 (註1) |
| FT-H35-M2 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) - | 3,500 (註1) | 3,500 (註1) |
| FT-H20W-M1 FT-H20-M1 | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) - | 1,600 (註1) | 1,600 (註1) |
| FT-H13-FM2 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) - | 3,500 (註1) | 3,500 (註1) |
| FT-H20-J50-S FT-H20-J30-S FT-H20-J20-S | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) - | 3,500 (註1) | 3,500 (註1) |
(註1):光纖長度將實際檢測距離限制在一定範圍內。
FX-SV1 檢測距離(mm) [安裝2個時]
| 放大器 | FX-500系列(上段) FX-550系列(下段) | FX-100系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| 模式 | HYPR | U-LG | LONG | STD | FAST | H-SP | FX-101 | FX-102 |
| FT-43 | 3,600(註1) 3,600(註1) | 3,400 3,600(註1) | 2,600 3,600(註1) | 1,700 2,300 | 970 1,400 | 310 - | 510 | 1,400 |
| FT-42 | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 2,100 2,800 | 1,150 1,700 | 370 - | 500 | 1,700 |
| FT-42W | 3,600(註1) 3,600(註1) | 3,500 3,600(註1) | 2,700 3,600(註1) | 1,800 2,300 | 990 1,400 | 320 - | 480 | 1,300 |
| FT-45X | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,400 1,600(註1) | 800 1,600(註1) | 210 - | 540 | 1,600 (註1) |
| FT-R43 | 3,200 3,600(註1) | 1,800 3,600(註1) | 1,300 2,700 | 950 1,900 | 510 1,200 | 160 - | 310 | 930 |
| FT-R44Y | 3,200 3,600(註1) | 1,800 3,600(註1) | 1,300 3,200 | 950 2,200 | 510 1,400 | 160 - | 310 | 930 |
| FT-H35-M2 | 3,500 3,600(註1) | 1,600 2,800 | 1,200 1,800 | 780 1,300 | 500 750 | 150 - | 280 | 800 |
| FT-H20W-M1 | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,500 1,600(註1) | 950 1,250 | 560 690 | 190 - | 140 | 400 |
| FT-H20-M1 | 1,600(註1) 1,600(註1) | 1,600(註1) 1,600(註1) | 1,300 1,600(註1) | 780 1,600(註1) | 500 800 | 150 - | 280 | 840 |
| FT-H20-J50-S FT-H20-J30-S FT-H20-J20-S | 1,600(註1) 3,600(註1) | 960 2,400 | 740 1,500 | 450 1,100 | 290 680 | 80 - | 150 | 410 |
(註1):光纖長度將實際檢測距離限制在一定範圍內。
耐真空光纖(對照型光纖用)
品名 | 模式 | 內容 | |
|---|---|---|---|
| 耐真空 長距離聚焦鏡 (註1) | FV-LE1 |
| 檢測距離增加了4倍以上。 ・使用環境溫度：-60～+350℃(註2) ・光軸直徑：ø3.6mm 檢測距離(mm) [安裝2個時] |
| 耐真空 小型 側視界 聚焦鏡 (註1) | FV-SV1 |
| 光軸呈直角彎曲。 ・使用環境溫度：-30～+300℃(註2) ・光軸直徑：ø3mm 檢測距離(mm) [安裝2個時] |
| 耐真空 側視界 聚焦鏡 (註1) | FV-SV2 |
| 光軸呈直角彎曲。 ・使用環境溫度：-60～+300℃(註2) ・光軸直徑：ø3.7mm 檢測距離(mm) [安裝2個時] |
(註1):在聚焦過型光纖上安裝聚焦鏡進行使用時，光芒會變窄，請在充分調節光軸後再進行使用。
(註2):有關組合式光纖的使用環境溫度，請各光纖的基本資訊。
FV-LE1 檢測距離(mm) [安裝2個時]
| 放大器 | FX-500系列(上段) FX-550系列(下段) | FX-100系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| 模式 | HYPR | U-LG | LONG | STD | FAST | H-SP | FX-101 | FX-102 |
| FT-40V (註2) | 1,800(註1) 1,800(註1) | 1,800(註1) 1,800(註1) | 1,800(註1) 1,800(註1) | 1,500 1,800(註1) | 900 1,650 | 370 - | 450 | 1,600 |
| FT-H30-M1V-S (註3) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,400 3,600(註1) | 1,500 2,500 | 900 1,650 | 370 - | 450 | 1,600 |
(註1):光纖長度將實際檢測距離限制在一定範圍內。
(註2):FT-40V的光纖長度為1m。檢測距離也考慮了大氣側光纖FT-J9的長度。
(註3):FT-H30-M1V-S的光纖長度為1m。FX-500系列的HYPR、U-LG、LONG及FX-102□的檢測距離也充分考慮了大氣側光纖FT-J8的長度。
FV-SV1 檢測距離(mm) [安裝2個時]
| 光纖型號 | FX-500系列(上段) FX-550系列(下段) | FX-100系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| HYPR | U-LG | LONG | STD | FAST | H-SP | FX-101 | FX-102 | |
| FT-40V (註2) | 1,800(註1) 1,800(註1) | 900 1,800(註1) | 700 1,050 | 450 720 | 290 430 | 90 - | 150 | 460 |
| FT-H30-M1V-S (註3) | 1800 2300 | 900 1800 | 700 1050 | 450 720 | 290 430 | 90 - | 150 | 460 |
(註1):光纖長度將實際檢測距離限制在一定範圍內。
(註2):FT-40V的光纖長度為1m。檢測距離也考慮了大氣側光纖FT-J9的長度。
(註3):FT-H30-M1V-S的光纖長度為1m。FX-500系列的HYPR、U-LG、LONG及FX-102□的檢測距離也充分考慮了大氣側光纖FT-J8的長度。
FV-SV2 檢測距離(mm) [安裝2個時]
| 放大器 | FX-500系列(上段) FX-550系列(下段) | FX-100系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| 模式 | HYPR | U-LG | LONG | STD | FAST | H-SP | FX-101 | FX-102 |
| FT-40V (註2) | 1,800(註1) 1,800(註1) | 1,800(註1) 1,800(註1) | 1,800(註1) 1,800(註1) | 1,500 1,800(註1) | 900 1,100 | 370 - | 450 | 1,600 |
| FT-H30-M1V-S (註3) | 3,600(註1) 3,600(註1) | 3,600(註1) 3,600(註1) | 3,400 3,600(註1) | 1,500 1,800 | 900 1,100 | 370 - | 450 | 1,600 |
(註1):光纖長度將實際檢測距離限制在一定範圍內。
(註2):FT-40V的光纖長度為1m。檢測距離也考慮了大氣側光纖FT-J9的長度。
(註3):FT-H30-M1V-S的光纖長度為1m。FX-500系列的HYPR、U-LG、LONG及FX-102□的檢測距離也充分考慮了大氣側光纖FT-J8的長度。
------------------------------ Tab2 showing ------------------------------
尺寸圖
- 單位mm
FX-LE1
長距離聚焦鏡(另售)
材質：外殼.....黃銅(鍍鎳)聚焦鏡..... 玻璃

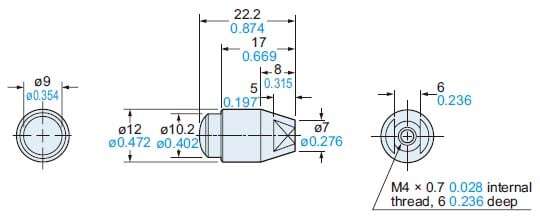

FX-LE2
超長距離聚焦鏡(另售)
材質:外殼..... SUS303聚焦鏡..... 玻璃
FX-SV1
側視界聚焦鏡(另售)
材質：外殼.....黃銅(鍍鎳)聚焦鏡..... 玻璃

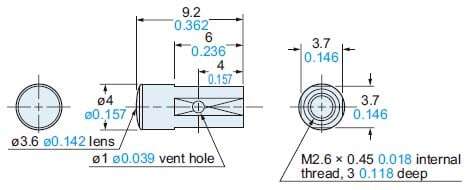

FV-LE1
耐真空長距離聚焦鏡(另售)
材質：外殼…A6061-T6聚焦鏡…BK-7
FV-SV1
耐真空小型側視界聚焦鏡（另售）

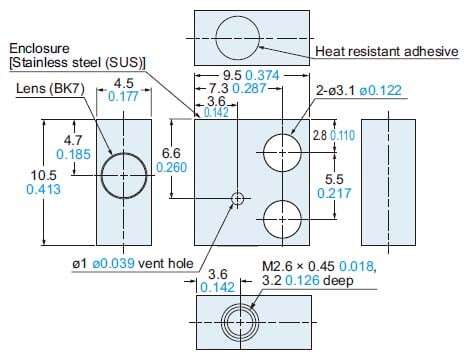

FV-SV2
耐真空側視界聚焦鏡(另售)
