基本資訊
全部商品都不使用金屬部件的無金屬構造，採用氟化樹脂塗層，適應各種化學藥液、油液用途。
特點
〈反射型〉全保護型
<全保護型>
FD-S60Y
無金屬構造
由於未使用任何金屬部品，因此即使保護管發生損壞，也不用擔心金屬污染。最適用於要求清潔環境的半導體前工序等的裝置。
長距離、窄視野檢測
內藏聚焦鏡，從而實現開口角度30°的窄視野檢測。
前端更容易處理
保護管的彎曲半徑可達R30mm。比以往產品(R40mm)更容易處理。
可簡單切斷保護套管
附帶專用的光纖切割器，可簡單地切斷保護套管。可簡單地調整長度，因此能減少施工時的繁瑣。
[1] 插入ø4mm 的保護套管，使其到達要切斷的位置。
[2] 向下按壓，直至使A部分固定，在該狀態下，使保護套管旋轉1次，然後切斷。
應用案例
清洗槽中的晶片盒檢測
腐蝕環境下的晶片檢測
化學物質填充設備中的容器檢測
------------------------------ Tab2 showing ------------------------------
種類
耐藥品光纖(全保護型）
| 種類 | 前端形狀(mm) | 型號 | 彎曲 半徑 (mm) | 光纖長度 | 自由裁切 | 光軸直徑(mm) | 保護 構造 | 使用 環境 溫度 | |
|---|---|---|---|---|---|---|---|---|---|
| 扁 平 型 | 對 照 型 | 簡單安裝、方型檢測頭 符合SEMI S2 (註3) 無金屬構造
|
FT-Z802Y | R4 耐撓曲 | 2m | ○ | ø3.7 | IP68G (註2) | 0～ ＋60℃ |
| 圓 柱 型 | 耐熱115℃ 無金屬構造
| FT-HL80Y | R30 | 2m (註1) | -40～ ＋115℃ (註2) | ||||
| 無金屬構造
| FT-L80Y | -40～ ＋70℃ | |||||||
| 側視界 無金屬構造
| FT-V80Y | ø2.8 | |||||||
| 反 射 型 | 無金屬構造
|
FD-S60Y | 導管部 R30 導線部 R4 耐撓曲 | - | |||||
(註1):可切斷的範圍：放大器插入側端面~500mm。
(註2):2014年2月生產的部分發生規格變更。
(註3):設計時已考慮到SEMI S2對於環境測試的要求，所以請按照相關標準、法規和規定進行設計和使用，以符合客戶的最終系統的標準。
・關於檢測距離，請參考「數位光纖感測器 FX-550 光纖一覽」「數字光纖感測器 FX-500 Ver.2 光纖一覽」「數位光纖感測器 FX-100 光纖一覽 」的相關頁面。
・下方標誌為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
耐油光纖
我們還能提供用於有油的環境中使用，光纖芯線也不會發生硬化，不會折斷的產品。
>>詳細請點擊
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm
FT-HL80Y
對照型・自由裁切
<FX-AT3 附帶>

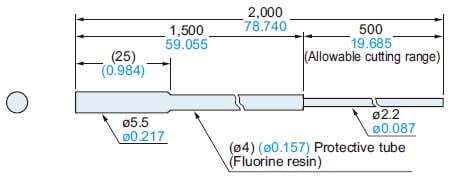

FT-L80Y
對照型・自由裁切
<FX-AT3 附帶>

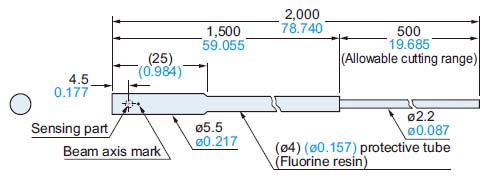

FT-V80Y
對照型・自由裁切
<FX-AT3 附帶>

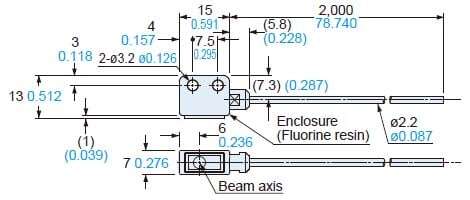

FT-Z802Y
對照型・自由裁切
<FX-AT3 附帶>

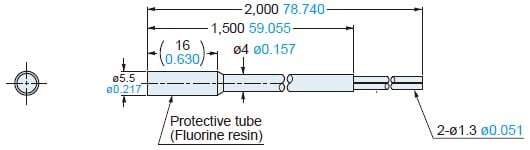

FD-S60Y
反射型・自由裁切
<FX-AT5 附帶>
