振鏡掃描方式雷射熔接機。
特點
採用振鏡掃描方式
實現裝置的小型化、精簡化

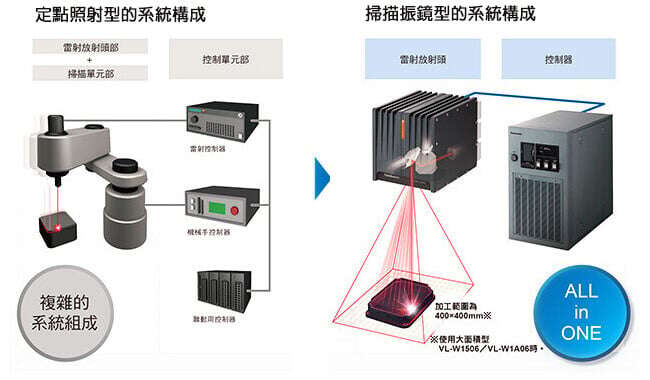

透過採用振鏡掃描方式，雷射放射頭是利用內建的振鏡來掃描雷射光，放射頭本身不需要移動，不需要SCARA機械手臂和ＸＹ工作台，有助於刪減系統設計的工時與構成精巧的裝置。
※使用大面積型 VL-W1506-N／VL-W1A06-N。
曲線部功率補正功能

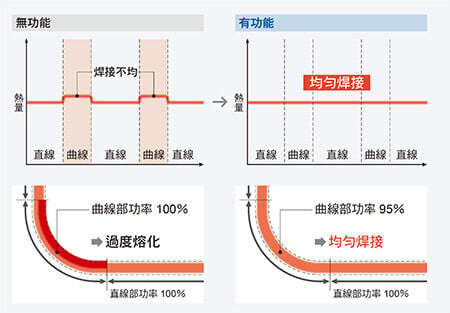

如果總是以相同的雷射輸出進行熔接，由於曲線部位在原理上比直線部位容易蓄熱，因此可能無法均勻熔接。 VL-W1系列可調整曲線部的雷射輸出，即使是複雜的加工樣式也能均勻熔接。
搭載光纖雷射
可進行高品質加工
VL-W1系列運用雷射打印機培養出的技術，搭載本公司獨家的高性能光纖雷射，實現高品質的樹脂熔接。
高品質雷射 M2 < 1.1 ※
VL-W1系列利用光纖雷射的獨家技術，實現M2 < 1.1有助於高品質的熔接。
※M2是表示光束品質的數值，越接近1.0表示光束的品質越好。
雷射輸出穩定度 ±3%以内 ※
VL-W1系列搭載的光纖雷射發振器，無論LD的溫度變化如何，都能隨時照射穩定輸出的雷射光。從電源剛接通後到生產結束為止，都能以穩定的品質生產。
※指在特定環境下的穩定度。
光纖雷射發振原理

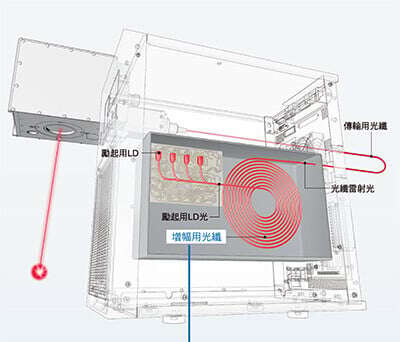

光纖雷射，是在增幅媒介中使用光纖的固體雷射之一。在添加鐿的核心光纖中加入激發光後，便可使特定波長的光 增幅，擷取出雷射光。由於可以在非常細的核心光纖內增幅，可獲得光束品質高的雷射光。
平行光設計

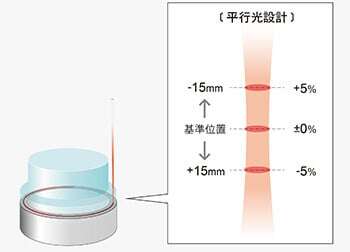

通過將M2≤1.1的高品質光束與光學設計相結合，實現了光束擴散較少的平行光。由此，能夠照射到部件的邊緣內側位置，可進一步實現部件的小型化。
光纖雷射
可縮小零件
LD雷射
雷射的擴散角較大，對零件尺寸和設備構成造成影響
必須加大熔接部，以防雷射照射到零件
若要照射零件的交界處，必須傾斜照射
照射光束口徑可變機構

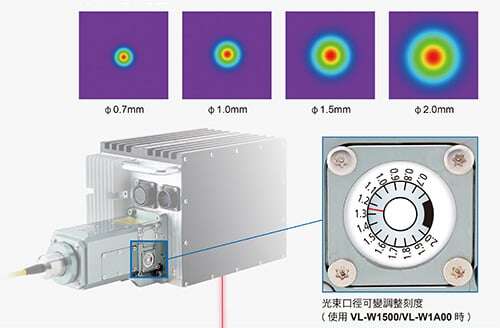

搭載ø0.7～ø2.0mm（大面積型VL-W1506-N／VL-W1A06-N：ø1.0～ø2.0mm）的光束口徑可變機構。不必替換光學零件，就能配合想要的熔接寬度。不必改變工件間距離就能進行調整，有助於縮短作業工時。
光束口徑示意圖
內建高性能功率監視器
功能強大，品質值得信賴

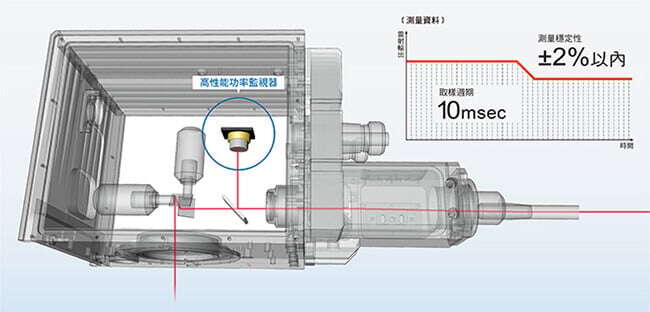

VL-W1系列，在放射頭內部內建高性能功率監視器。透過高速且高精確度地監控熔接中的雷射光，有助於記錄、管理每個熔接產品的雷射輸出變化，並且透過監控雷射輸出，也能在發生雷射異常輸出時瞬間使裝置停止。
高速取樣 10msec
可在開始雷射照射之後，每10msec監控雷射輸出。同時，單位用W表 示。能夠以0.1W為單位進行監控。
監控穩定性±2%以内※
由於採用高性能零件以及獨特的散熱技術，能夠以±2%以內的高度穩定性監控雷射輸出。
※在2小時的監測時間，在一定條件下重複監測的結果的代表值。
即時功率監控功能

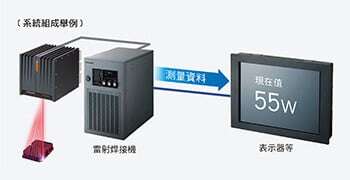

使用高性能功率測量儀器對資料進行監控，可以使用三種方法進行即時輸出。並且有助於生產 • 品質管理。
雷射輸出監控
1. 加工功率監控功能

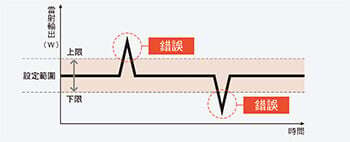

這是在雷射照射中，若超出事先設定的上、下限範圍時，向外部通知的功能。有助於防止不良品流出。
2. 斷線檢測功能
萬一光纖電線在雷射照射中斷線，也能立即關閉雷射電源， 以確保安全。
3. 錯誤照射檢測功能
檢測出非預期的雷射照射時，也會立即關閉雷射電源，以確保安全。
內建專用軟體
初次使用也能簡單操作

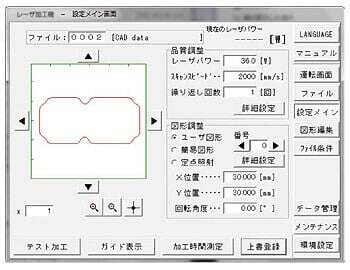

能夠在現場直接使用工業平板電腦螢幕（另售）進行操作。 直覺且淺顯易懂的畫面構成。第一次操作的人也能輕鬆設定。
Step.1 製圖

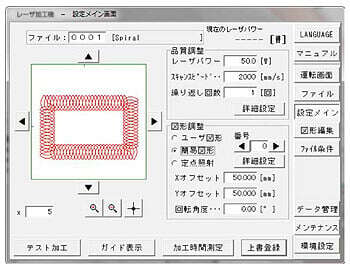

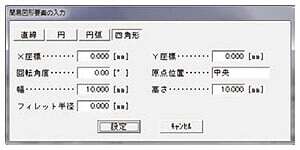

利用專用畫面可輕鬆製圖。 圖形樣式有「直線」「圓」「圓弧」「四角形」可供選擇，也可組合4種樣式使用。
Step.2 定位
利用紅色引導光，可確認雷射照射位置，是方便定位的功能。
Step.3 設定條件
基本條件有「雷射功率」「掃描速度」「重複次數」這３項。除此之外，還有更細微的微調功能。
CAD資料擷取功能
即使是複雜的加工樣式，也能用CAD軟體製作並擷取，設定作業非常簡單。即使變更設計或追加品項，也能立即因應。
螺旋粗線功能
這是能將一條線的資料改變成粗線資料的功能。縱向與橫向的寬度可以自由改變，因此可配合工件輕鬆設定樣式。熔接寬度較大的工件，也能進行高氣密性的熔接。
標準配備雷射熔接所需的各種功能
設備設計、現場調整、維修作業等，備有在各種情況下都有幫助的方便功能。
有助於設備安全、安心的功能
ISO 11553-1標準

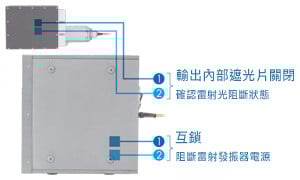

用來阻斷雷射光的內部遮光片與停止雷射發振器電源的互鎖功能。兩者都配備雙重介面，有助於建構安全系統。
光纖模組裝卸結構

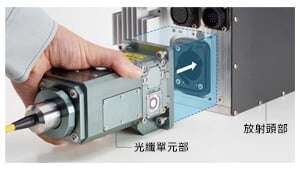

放射頭部與光纖模組可裝卸。使組裝在設備上或維修作業更容易進行。另外，在光纖模組拆下的狀態下不會照射雷射光，較為安心。
有助於現場調整的功能
調整起點、終點重疊量

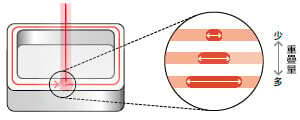

這是調整雷射照射的開始與結束重疊量的功能。不必修正原始資料，就能以毫米為單位輕鬆調整。

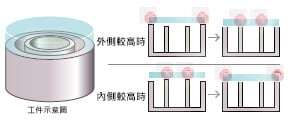

編輯加工順序
這是每個加工樣式都能改變順序的功能。可依照想要零件的彎曲、凹陷來改變熔接順序是個很方便的功能。
調整工件間距離
這是彈性變更工件間距離的功能。在熔接加工樣式尺寸相同， 但工件高度不同的零件時是很方便的功能。

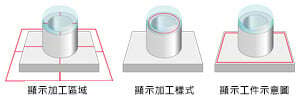

顯示引導光
利用紅色可見光雷射，可確認加工位置。
有助於維修的功能

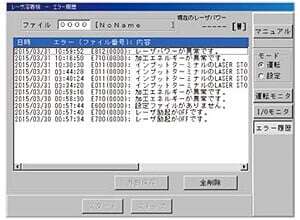

顯示錯誤歷程
可確認錯誤的歷程，也可儲存在外部記憶體中，有助於進行保養維修管理。
I/O監視功能
可即時在畫面上顯示I/O的輸入、輸出狀態，也可模擬性地切換輸出的ON／OFF，是設備啟動時很方便的功能。
------------------------------ Tab2 showing ------------------------------
用途

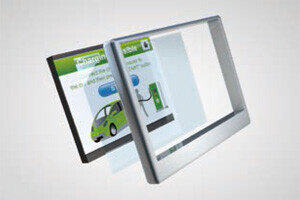

雷射熔接應用

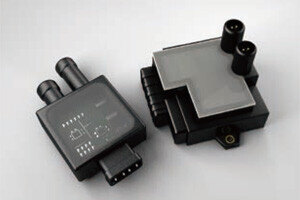

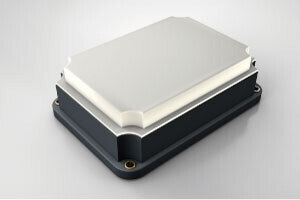

車載感測器：熔接護蓋
導入本公司產品的案例

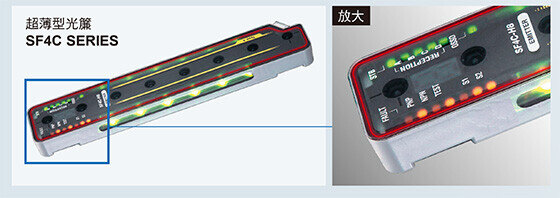

超薄型安全光柵感測器 SF4C SERIES
- 熔接部位：外殼與前面面板
- 樹脂材料：外殼 ：PC、面板 ：PC
- 傳統加工方式：密封、填料
- 導入優點：產品薄型化、降低成本

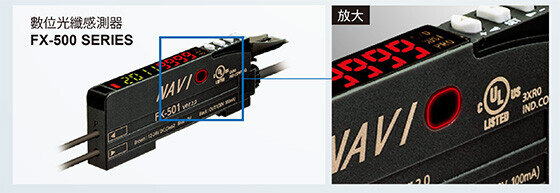

數位光纖感測器 SF4C SERIES
- 熔接部位：外殼與通訊埠
- 樹脂材料：外殼 ：PC、通訊埠 ：PC
- 傳統加工方式：嵌入式
- 導入優點：提升防塵性、提高防水性
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
規格
| 型號 | VL-W1500-N | VL-W1506-N | VL-W1A00-N | VL-W1A06-N |
|---|---|---|---|---|
| 適用規範及認證 | FDA規範、CE標誌[機械指令(崁入聲明)、EMC指令、RoHS指令]、UKCA標誌[機械規則(崁入聲明)、EMC規範、RoHS規範]、中国GB 7247.1規格 | |||
| 雷射發振器輸出功率 | 50W | 100W | ||
| Yb：光纖雷射 λ=1,070nm 4級 CW發振 | ||||
| 加工點平均輸出功率※1 | 45W±5% | 90W±5% | ||
| 引導雷射、雷射指示器 | 紅色半導體雷射 λ=655nm 2級 最大輸出1mW以下 | |||
| 掃描器 | 數位振鏡掃描式 | |||
| 加工範圍(X、Y)※2 | 200×200mm | 400×400mm | 200×200mm | 400×400mm |
| 工件間距離 (基準面±設定範圍) | 315±15mm | 685±15mm | 315±15mm | 685±15mm |
| 掃描速度 | 最大3,000mm/s | |||
| 檔登錄數量 | 2,048文件 | |||
| 可讀取圖形 (資料形式)※3 | VEC、DXF、HPGL、BMP、JPEG | |||
| 可設定圖形 | 直線、圓形、圓弧、四邊形、定點 | |||
| 外部存儲支援設備※4 | USB存放裝置 | |||
| 輸入/輸出埠 | I/O端子台、I/O連接器、聯鎖接合器、遮光閥關閉輸出端子 | |||
| 串列通信介面 | EIA-RS-232C（系統控制用、功率資料用） | |||
| 冷卻方式 | 放射頭：自然空冷、控制器:強制空冷 | |||
| 電源電壓 | 90 V-132V AC 或 180V-264V AC 50Hz/60Hz | |||
| 消耗功率※5 | 580VA以下(100V AC時) 720VA以下(200V AC時) | 740VA以下(100V AC時) 830VA以下(200V AC時) | ||
| 使用環境溫度※6 | 0～+40℃(放射頭和控制器) | |||
| 保存環境溫度※6 | -10～+60℃(放射頭和控制器) | |||
| 使用環境濕度※6 | 35～85%RH(放射頭和控制器) | |||
| 保護構造 | IP54(IEC)(僅限於放射頭且在連接狀態下) | |||
| 附屬電線※7 | ·放射頭電源電線：5.5±0.1m、ø11mm ·放射頭控制電線：5.5±0.1m、ø12mm | |||
| 光纖電線 | 5±0.2m、ø7mm、允許彎曲半徑R70mm以上 | |||
| 重量 | 放射頭:約12kg、控制器:約28kg | 放射頭:約12kg、控制器:約35kg | ||
| 設定画面表示言語 | 日本語／英語／中国語(簡体) | |||
| 附屬軟體 | Laser Processing Utility_VL-W1(ロゴデータ変換ソフト、ロゴデータ編集ソフト) | |||
| 附屬軟體物件作業系統 | Windows® 10 Pro (32位/64位) / 8.1 Pro (32位/64位) ※8 (安裝時選擇的語言和作業系統的語言應一致) | |||
※1 ： 加工點上的輸出功率。(設定功率最大值，工廠出貨時)
※2 ： 每個產品有個體差異。
※3 ： VEC是雷射熔接機專用的圖形檔案格式。對於HPGL、BMP、JPEG，需要事先使用Logo資料轉換軟體轉換成VEC檔。
※4 ： 請事先進行動作確認。可連接USB滑鼠、USB媒體。 無法使用附安全功能的USB媒體。
※5 ： 啟動時的湧入電流為80A(100V AC時)、160A(200V AC時)(流通時間為10ms以下)。
※6 ： 應無結露以及結冰。為防止結露，在保管場所和使用場所溫差較大的情況下，請使本產品慢慢適應環境溫度。
※7 ： 本產品的控制器電源電線(AC電源電線)作為可選件另行銷售。 請根據使用地區、電源規格購買專用的選配電線。
・AC電源電線 LP-ACA10：額定 125V 符合 PSE認證 CSA/UL認證的電線（日本 北美用）
・AC電源電線 LP-ACA11：額定 250V符合 PSE認證的電線（日本用）
・AC電源電線 LP-ACA12：額定 250V符合 VDE認證的電線（歐州用）
※額定250V AC、CE 適用電線(歐洲用)的插頭符合以下標準。
VDE、DEMKO、NEMKO、FIMKO、SEMKO、OVE、KEMA、CEBEC
※8 ： Windows是美國Microsoft Corporation在美國及其他國家的註冊商標或商標。
Microsoft公司已停止支援的作業系統版本除外
注意
關於雷射
- 本產品相當於JIS標準的等級4雷射。請注意避免目視或接觸雷射的直射光及其反射光，請根據標準內容採取適當的安全措施。
- 產品上粘貼有右側所示的標籤。右圖為VL-W1500上粘貼的標籤。標籤內容因型號而異。 (本樣本內的產品照片上未粘貼標籤)。
- 由於雷射為紅外光，因此肉眼是看不到的。雷射發振時，請尤其注意。
關於維護
- 空氣篩檢程式
為確保空冷效果，請定期清洗安裝在本產品上的空氣篩檢程式。 - 雷射發射口
雷射射出口附著有垃圾和污漬等時，可能會對加工品質產生不良影響，或者對本產品造成嚴重損壞。 請定期清掃雷射射出口。
推薦使用吸塵器
- 因加工物件物的不同，有時會在加工時產生有毒氣體和煙霧，對人體以及本產品造成不良的影響。在此情況下，請使用吸塵器。
※詳細情況請諮詢營業擔當人員。
控制台
| 型號 | LP-ADP50 |
|---|---|
| 電源電壓 | DC24V ± 10% (雷射雕刻機/雷熔機供電) |
| 消耗電流 | 300mA 以下 |
| 顯示設備 | 觸控式彩色液晶螢幕 10.1 英吋TFT WXGA |
| 像素數 | 1280 × 3 × 800 (像素) |
| 視野角度 | 全方向：-85°～ 85°(Typ.) |
| 背光燈 | LED |
| 使用環境溫度(註1) | 0 ～ +50℃ 保存時： -10 ～ +70℃ |
| 使用環境濕度(註1) | 10 ～ 90％ RH 保存時： 10 ～ 90％ RH |
| 保護構造 | IP54 (電線的連接器除外) |
| 材質 | 外殼： PC + ABS 電線：PVC |
| 重量 | 約1.5kg |
| 適用雷射雕刻機/雷射熔接機 | LP-M系列 / LP-S 系列 / LP-S500W 系列 / LP-Z 系列 / LP-400 系列 / LP-V系列/ VL-W1系列 |
(註1) : 無結露、結冰。為防止結露，若保管場所和使用場所有溫度差時，請緩慢地使機器溫度適應周圍溫度。
受注終了品
| 型號 | VL-W1500 | VL-W1A00 | |
|---|---|---|---|
| 適用規範及認證 | FDA規範、CE標誌[機械指令(崁入聲明)、EMC指令、RoHS指令]、UKCA標誌[機械規則(崁入聲明)、EMC規範、RoHS規範]、中国GB 7247.1規格 | ||
| 雷射發振器輸出功率 | 50W | 100W | |
| Yb：光纖雷射 λ=1,070nm 4級 CW發振 | |||
| 加工點平均輸出功率※1 | 45W±5% | 90W±5% | |
| 引導雷射、雷射指示器 | 紅色半導體雷射 λ=655nm 2級 最大輸出1mW以下 | ||
| 掃描器 | 數位振鏡掃描式 | ||
| 加工範圍(X、Y)※2 | 200×200mm | ||
| 工件間距離 (基準面±設定範圍) | 315±15mm | ||
| 掃描速度 | 最大3,000mm/s | ||
| 檔登錄數量 | 2,048文件 | ||
| 可讀取圖形 (資料形式)※3 | VEC、DXF、HPGL、BMP、JPEG | ||
| 可設定圖形 | 直線、圓形、圓弧、四邊形、定點 | ||
| 外部存儲支援設備※4 | USB存放裝置 | ||
| 輸入/輸出埠 | I/O端子台、I/O連接器、聯鎖接合器、功率資料輸出/遮光閥關閉輸出端子 | ||
| 串列通信介面 | EIA-RS-232C（系統控制用、功率資料用），Ethernet（系統控制用） | ||
| 冷卻方式 | 放射頭：自然空冷、控制器:強制空冷 | ||
| 電源電壓 | 90 V-132V AC 或 180V-264V AC 50Hz/60Hz（自動切換） | ||
| 消耗功率※5 | 580VA以下(100V AC時) 720VA以下(200V AC時) | 740VA以下(100V AC時) 830VA以下(200V AC時) | |
| 使用環境溫度※6 | 0～+40℃(放射頭和控制器) | ||
| 保存環境溫度※6 | -10～+60℃(放射頭和控制器) | ||
| 使用環境濕度※6 | 35～85%RH(放射頭和控制器) | ||
| 保護構造 | IP54(IEC)(僅限於放射頭且在連接狀態下) | ||
| 附屬電線※7 | ·放射頭電源電線：5.5±0.1m、ø11mm ·放射頭控制電線：5.5±0.1m、ø12mm | ||
| 光纖電線 | 5±0.2m、ø7mm、允許彎曲半徑R70mm以上 | ||
| 重量 | 放射頭 | 約12kg | |
| 控制器 | 約28kg | 約35kg | |
※1 ： 加工點上的輸出功率。(設定功率最大值，工廠出貨時)
※2 ： 每個產品存在±1.2mm左右的個體差異。
※3 ： VEC是雷射熔接機專用的圖形檔案格式。對於HPGL、BMP、JPEG，需要事先使用Logo資料轉換軟體轉換成VEC檔。
※4 ： 請事先進行動作確認。可連接USB滑鼠、USB媒體。 無法使用附安全功能的USB媒體。
※5 ： 啟動時的湧入電流為80A(100V AC時)、160A(200V AC時)(流通時間為10ms以下)。
※6 ： 應無結露以及結冰。為防止結露，在保管場所和使用場所溫差較大的情況下，請使本產品慢慢適應環境溫度。
※7 ： 從2016年12月起，本產品的控制器電源電線（AC電源電線）作為附件另行銷售。 請根據使用地區、電源規格購買專用的電線。
[1]額定 125V 符合 PSE認證 CSA/UL認證的電線（日本 北美用）：LP-ACA10
[2]額定 250V符合 PSE認證的電線（日本用）：LP-ACA11
[3]額定 250V符合 VDE認證的電線（歐州用）：LP-ACA12
| 型 號 | VL-W1506 | VL-W1A06 | |
|---|---|---|---|
| 適用規範及認證 | FDA規範、CE標誌 [機械指令(崁入聲明)、EMC指令、RoHS指令]、UKCA標誌[機械規則(崁入聲明)、EMC規範、RoHS規範]、中国GB 7247.1規格、韓國KC標誌認証 | ||
| 雷射發振器輸出功率 | 50W | 100W | |
| Yb：光纖雷射 λ=1,070nm 4級 CW發振 | |||
| 加工點平均輸出功率※1 | 45W±5% | 90W±5% | |
| 引導雷射、<br雷射指示器< data-hsprotectth=""> </br雷射指示器<> | 紅色半導體雷射 λ=655nm 2級 最大輸出1mW以下 | ||
| 掃描器 | 數位振鏡掃描式 | ||
| 加工範圍(X、Y)※2 | 400×400mm | ||
| 工件間距離 (基準面±設定範圍) | 685±15mm | ||
| 掃描速度 | 最大3,000mm/s | ||
| 檔登錄數量 | 2,048文件 | ||
| 可讀取圖形 (資料形式)※3 | VEC、DXF、HPGL、BMP、JPEG | ||
| 可設定圖形 | 直線、圓形、圓弧、四邊形、定點 | ||
| 外部存儲支援設備※4 | USB存放裝置 | ||
| 輸入/輸出埠 | I/O端子台、I/O連接器、聯鎖接合器、功率資料輸出/遮光閥關閉輸出終端 | ||
| 串列通信介面 | EIA-RS-232C（系統控制用、功率資料用），Ethernet（系統控制用） | ||
| 冷卻方式 | 放射頭：自然空冷、控制器:強制空冷 | ||
| 電源電壓 | 90 V-132V AC 或 180V-264V AC 50Hz/60Hz（自動切換） | ||
| 消耗功率※5 | 580VA以下(100V AC時) 720VA以下(200V AC時) | 740VA以下(100V AC時) 830VA以下(200V AC時) | |
| 使用環境溫度※6 | 0～+40℃(放射頭和控制器) | ||
| 保存環境溫度※6 | -10～+60℃(放射頭和控制器) | ||
| 使用環境濕度※6 | 35～85%RH(放射頭和控制器) | ||
| 保護構造 | IP54(IEC)(僅限於放射頭且在連接狀態下) | ||
| 附屬電線※7 | ·放射頭電源電線：5.5±0.1m、ø11mm ・放射頭控制電線：5.5±0.1m、ø12mm | ||
| 光纖電線 | 5±0.2m、ø7mm、允許半徑R70mm以上 | ||
| 重量 | 放射頭 | 約12kg | |
| 控制器 | 約28kg | 約35kg | |
※1 ： 加工點上的輸出功率。(設定功率最大值，工廠出貨時)
※2 ： 每個產品存在±1.2mm左右的個體差異。
※3 ： VEC是雷射熔接機專用的圖形檔案格式。對於HPGL、BMP、JPEG，需要事先使用Logo資料轉換軟體轉換成VEC檔。
※4 ： 請事先進行動作確認。可以連接USB滑鼠和USB存放裝置。不能使用帶密碼功能的USB存放裝置。
※5 ： 啟動時的湧入電流為80A(100V AC時)、160A(200V AC時)(流通時間為10ms以下)。
※6 ： 應無結露以及結冰。為防止結露，在保管場所和使用場所溫差較大的情況下，請使本產品慢慢適應環境溫度。
※7 ： 從2016年12月起，本產品的控制器電源電線（AC電源電線）作為附件另行銷售。 請根據使用地區、電源規格購買專用的電線。
[1]額定 125V 符合 PSE認證 CSA/UL認證的電線（日本 北美用）：LP-ACA10
[2]額定 250V符合 PSE認證的電線（日本用）：LP-ACA11
[3]額定 250V符合 VDE認證的電線（歐州用）：LP-ACA12
------------------------------ Tab5 showing ------------------------------
尺寸圖
- 單位mm

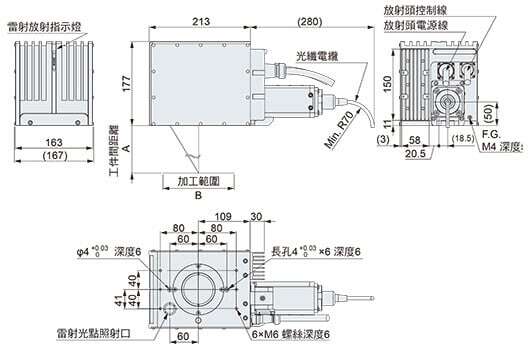

放射頭
| VL-W1500-N VL-W1A00-N | VL-W1506-N VL-W1A06-N | |
|---|---|---|
| A | 315±15 | 685±15 |
| B | 200×200 | 400×400 |
控制器

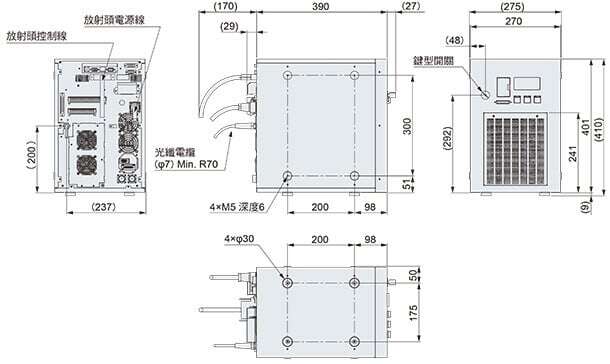

VL-W1500-N／VL-W1506-N

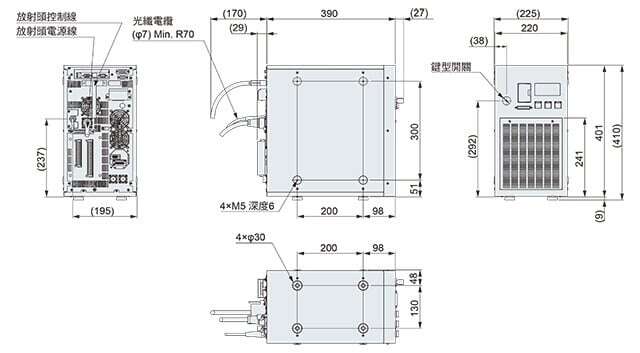

VL-W1A00-N／VL-W1A06-N

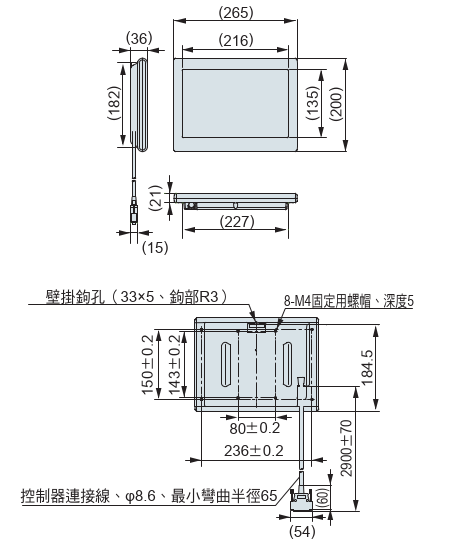

觸控面板
LP-ADP50(另售)
停產品

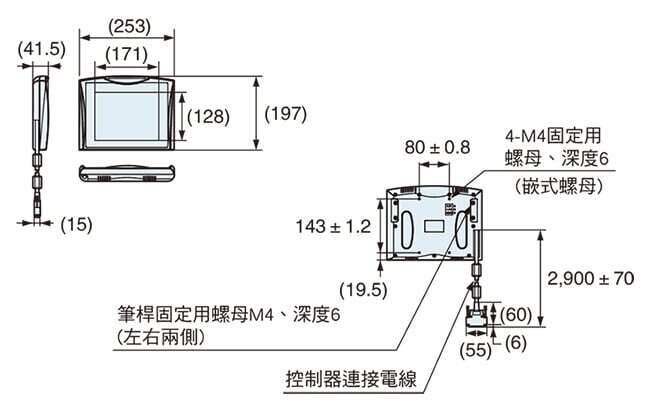

LP-ADP40 (另售)
