停產資訊
規格
LP-S500系列
| 產品型號 | LP-S500系列 | |||
|---|---|---|---|---|
| LP-S500-CHN (通用型) | LP-S502-CHN (小光點型) | LP-S505-CHN (寬區域型) | ||
| 工件間距(註1) | 190mm | 130mm | 350mm | |
| 刻印雷射 | Yb：光纖型雷射 λ=1064nm “4級”雷射產品 | |||
| 平均輸出 | 42W(±5%) 脈衝振動 | |||
| 導視雷射 | 半導體雷射 λ＝655nm“2級”雷射產品 | |||
| 刻印範圍 | 90mm×90mm | 55mm×55mm | 160mm×160mm | |
| 掃描方式 | Galvano-Scanning掃描方式 | |||
| 文字設定 (文字高度、寬度) | 0.1～90mm (註2) | 0.1～55mm (註2) | 0.1～160mm (註2) | |
| 刻印間隔 (文字間隔、行間距) | 0～90mm (註2) | 0～55mm (註2) | 0～160mm (註2) | |
| 扇形：-180°～ +180°(註3) | ||||
| 文字排列 | 直線狀、成比例的、均等配置、扇形 | |||
| 文字種類 | 英大文字、英小文字、數位、片假名、平假名、 漢字(JIS第一 第二水準)、符號、 使用者註冊文字(可設定50種) | |||
| 條碼 | CODE39、CODE128、ITF、NW-7、JAN/UPC、 RSS-14(GS1 DataBar)、RSS(GS1 DataBar)Limited、 RSS(GS1 DataBar)Expanded | |||
| 二維碼 | QR代碼、微型QR代碼、 資料矩陣、GS1資料矩陣 | |||
| 組合碼 | RSS-14(GS1 DataBar)CC-A、RSS-14(GS1 DataBar)Stacked CC-A、RSS(GS1 DataBar)Limited CC-A、UCC／EAN COMPOSITE 等 | |||
| 介面 | RS-232C、Ethernet | |||
| 冷卻方式 | 雷射頭：自然空氣冷卻、控制器：強制空氣冷卻 | |||
| 電源電壓 | 90-132V AC或 180-264V AC(自動切換)、 50/60Hz | |||
| 消耗功率 | 530VA以下(100V AC時)、650VA以下(200V AC時) | |||
| 保護構造 | 雷射頭：IP67G | |||
| 使用環境溫度(註4) | 控制器、雷射頭 均為0～＋40℃ | |||
| 保管環境溫度(註4) | 控制器、雷射頭均為-10～+60℃ | |||
| 使用環境濕度(註4) | 控制器、雷射頭均為35～85%RH | |||
| 重量 | 雷射頭 | 約7.5kg | 約7.5kg | 約8kg |
| 控制器 | 約25kg | |||
(註1)：工件間距，每個產品約有±0.5mm(寬區域型為±2mm)的個體誤差。
(註2)：製品加工端上的輸出。(設定功率100%時)
(註3)：按照0.001mm的間隔進行設定。
(註4)：應無結露和無結冰。
LP-S200系列
| 產品型號 | LP-S200系列 | |||
|---|---|---|---|---|
| LP-S200-CHN (通用型) | LP-S202-CHN (小光點型) | LP-S205-CHN (寬區域型) | ||
| 工件間距(註1) | 190mm | 130mm | 350mm | |
| 刻印雷射 | Yb：光纖型雷射 λ=1064nm “4級”雷射產品 | |||
| 平均輸出 | 17W(±5%) 脈衝振動 | |||
| 導視雷射 | 半導體雷射 λ＝655nm“2級”雷射產品 | |||
| 刻印範圍 | 90mm×90mm | 55mm×55mm | 160mm×160mm | |
| 掃描方式 | Galvano-Scanning掃描方式 | |||
| 文字設定 (文字高度、寬度) | 0.1～90mm (註2) | 0.1～55mm (註2) | 0.1～160mm (註2) | |
| 刻印間隔 (文字間隔、行間距) | 0～90mm (註2) | 0～55mm (註2) | 0～160mm (註2) | |
| 扇形：-180°～ +180°(註3) | ||||
| 文字排列 | 直線狀、成比例的、均等配置、扇形 | |||
| 文字種類 | 英大文字、英小文字、數位、片假名、平假名、 漢字(JIS第一 第二水準)、符號、 使用者註冊文字(可設定50種) | |||
| 條碼 | CODE39、CODE128、ITF、NW-7、JAN/UPC、 RSS-14(GS1 DataBar)、RSS(GS1 DataBar)Limited、 RSS(GS1 DataBar)Expanded | |||
| 二維碼 | QR代碼、微型QR代碼、 資料矩陣、GS1資料矩陣 | |||
| 組合碼 | RSS-14(GS1 DataBar)CC-A、RSS-14(GS1 DataBar)Stacked CC-A、RSS(GS1 DataBar)Limited CC-A、UCC／EAN COMPOSITE 等 | |||
| 冷卻方式 | 雷射頭：自然空氣冷卻、控制器：強制空氣冷卻 | |||
| 電源電壓 | 90-132V AC 或180-264V AC(自動切換)、 50/60Hz | |||
| 消耗功率 | 330VA以下(100V AC時)、450VA以下(200V AC時) | |||
| 保護構造 | 雷射頭：IP67G | |||
| 使用環境溫度(註4) | 控制器、雷射頭 均為0～＋40℃ | |||
| 保管環境溫度(註4) | 控制器、雷射頭均為-10～+60℃ | |||
| 使用環境濕度(註4) | 控制器、雷射頭均為35～85%RH | |||
| 重量 | 雷射頭 | 約7.5kg | 約7.5kg | 約8kg |
| 控制器 | 約24kg | |||
(註1)：空間間距，各個產品依次有±2mm的個體誤差。
(註2)：按照0.001mm的間隔設定。
(註3)：按照0.01°的間隔進行設定。
(註4)：應無結露和無結冰。
電腦設定用軟體
| PC軟體 | 環境OS |
|---|---|
| Laser Marker Utility※1 | Microsoft Windows® 10 Professional (32位/64位) / 8 Professional (32位/64位) / 7 Professional (32位/64位) SP1 / Vista Business (32位) SP2 / XP Professional (32位) SP3 |
※1 Windows® 10 Professional、8 Professional、7 Professional、Vista Business、XP Professional是美國微軟公司在美國以及其他國家的商標和註冊商標。
關於防塵、防水、耐油
- 本產品的頭部具有JIS/IEC保護等級IP67的防塵、防水性能，對IPXXG及一部分潤滑油、切削油具有耐油性能。(控制器部分除外)按照規定的環境、時間、方法實施試驗，並非對所有環境下的防塵、防水、耐油性能做出保證。試驗方法的詳細內容請參照JIS C 0920(IEC 60529)。另外，對於耐油性能，只對具有代表性的潤滑油、切削油(參照下表)實施了性能評價，因油的種類不同，有時可能無法發揮性能。
- 僅在正確地安裝了光纖模組/連接器/用於焦點調整功能的蓋板/聚焦鏡防護玻璃的狀態下，保護構造可發揮性能。
- 雖然實現了保護構造，但是無法在水中/油中使用。
| 試驗油一覽 | 產品名稱 |
|---|---|
| 非水溶性切削油 | Yushiron ABAS BM405 |
| 水溶性切削油 | Daphne Alpha Cool EW、Yushiroken EC50T5 |
| 潤滑油 | Cosmo Allpus 32 Super Marupus DX2 |
| 機油 | Daphne Mechanic Oil 46 |
注意
■關於雷射
・本產品為JIS標準的4級雷射產品。該產品具有危險性，請勿目視或接觸雷射的直射光束或反射光束。
・本產品黏貼有右側內容的標籤。請依據標籤內容妥善處理。
（本產品目錄內的產品照片上未黏貼該標籤。）
・雷射束是紅外光，肉眼看不見。雷射起振時尤其請注意。
■關於維護
・空氣過濾器……為確保空冷效果，請定期清洗安裝在本產品上的空氣過濾器。
雷射射出口……雷射射出口附著有垃圾和汙漬等時，可能會對刻印品質產生不良影響，或者對雷射刻印機造成嚴重損壞。請定期清掃雷射射出口。
■推薦使用吸塵器
・因刻印物件物不同，刻印時，可能會產生有害氣體和煙霧，對人體和雷射雕刻機產生不良影響。另外，因雷射會被煙霧反射/吸收，因此可能會對刻印品質產生不良影響。使用雷射雕刻機時，建議安裝吸塵器。
控制台
| 型號 | LP-ADP50 |
|---|---|
| 電源電壓 | DC24V ± 10% (雷射雕刻機/雷熔機供電) |
| 消耗電流 | 300mA 以下 |
| 顯示設備 | 觸控式彩色液晶螢幕 10.1 英吋TFT WXGA |
| 像素數 | 1280 × 3 × 800 (像素) |
| 視野角度 | 全方向：-85°～ 85°(Typ.) |
| 背光燈 | LED |
| 使用環境溫度(註1) | 0 ～ +50℃ 保存時： -10 ～ +70℃ |
| 使用環境濕度(註1) | 10 ～ 90％ RH 保存時： 10 ～ 90％ RH |
| 保護構造 | IP54 (電線的連接器除外) |
| 材質 | 外殼： PC + ABS 電線：PVC |
| 重量 | 約1.5kg |
| 適用雷射雕刻機/雷射熔接機 | LP-M系列 / LP-S 系列 / LP-S500W 系列 / LP-Z 系列 / LP-400 系列 / LP-V系列/ VL-W1系列 |
(註1) : 無結露、結冰。為防止結露，若保管場所和使用場所有溫度差時，請緩慢地使機器溫度適應周圍溫度。
尺寸圖
- 單位mm
LP-S系列共通

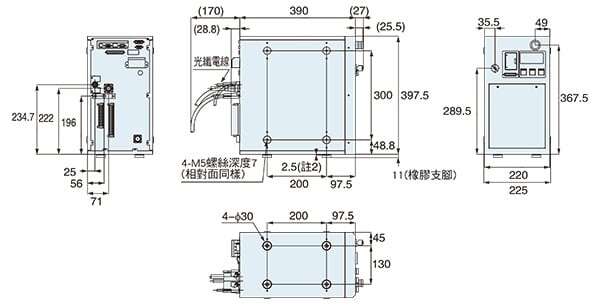

控制器
(註1)：連接掃描器模組時需要拆下。
(註2)：未安裝橡膠支腳狀態下的凸出部的高度。另外，橡膠支腳可更換使用到任意一個側面。

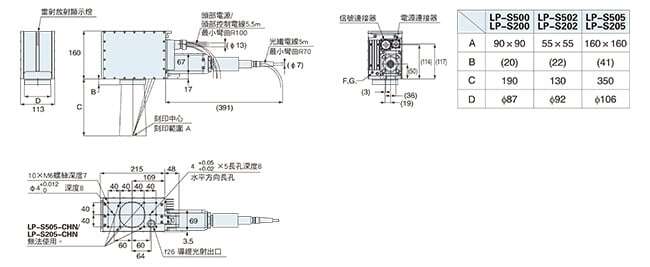

雷射頭

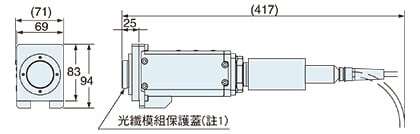

■光纖模組(拆卸時)

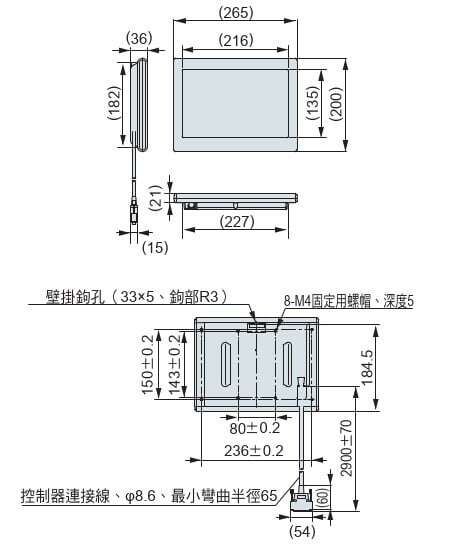

觸控螢幕
LP-ADP50 (另售)
生產終止品
觸控螢幕
LP-ADP40 (另售)
