基本資訊
精雕細刻
GB : Conforming to GB 7247.1
UKCA : 2022年10月以後的生產品
特點
精雕细刻
近年來，隨著客戶對自身商品更高品質的追求，對雷雕機的品質要求也提升到了一個新的高度。
基於客戶商品品質基準的提高，刻印加工的品質也需要相應提高。
從提升環境適應性，裝置設計的精簡性，以及實現生產線的不間斷生產等方面考慮，我們提出了全新的FAYb雷射雕刻機提案。
應運而生
面向更高品質化需求的提案
針對客戶製品品質的提案
·最小1ns短脈衝雷射非熱印字加工
·脈寬可變
·高效率（高峰值&高重複頻率）
針對客戶設備品質的提案
·變壓器內置強化耐電源環境
·雷射頭IP64保護構造可應對惡劣環境
·光纖可分離的簡單設置
·3單元構造，柔性設置
值得信賴的光纖雷射提案

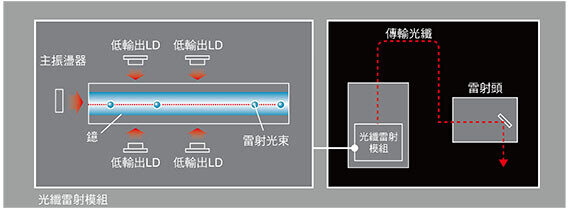

脈衝發振光纖雷射雕刻機（FAYb雷射）
「FAYb雷射」是指從主振盪器發出的微弱雷射光， 藉由通過添加了Yb（鐿）這個元素的光纖內而增幅， 並輸出強力雷射光的劃時代方式。
壽命長且可信度高
LD上採用具備高可信度與耐用性的InGaAs （砷化鎵銦）。而且LD只有在刻字中才亮燈， 熱負荷較小，實現極長的使用壽命。
高效率、節能
由於是在添加Yb （鐿）的光纖內使雷射增幅， 實現約50%的光-光轉換效率。
雷射頭小型化
與YVO4等固體雷射不同的是， 增幅部位可收納在發振器內，藉由縮小雷射頭有助於縮小設備體積。

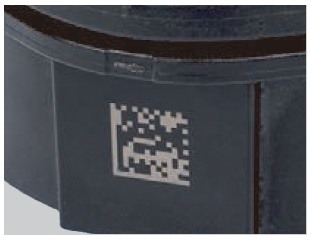

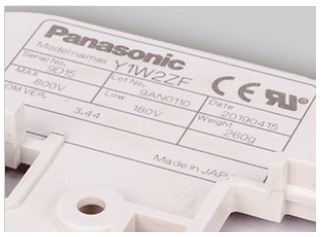

更清晰
樹脂印字效果更好，可辨識度更高，由此可提高客戶產品的附加值。

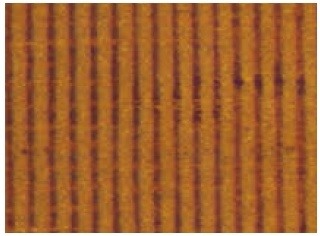

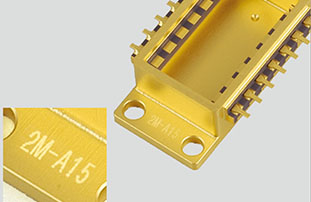

更精細
在加工領域， 可實現更精細的表面加工以及剝離加工。通過短脈衝可實現因熱效應無法實現的加工。

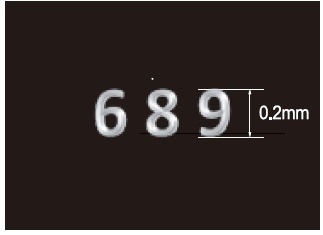

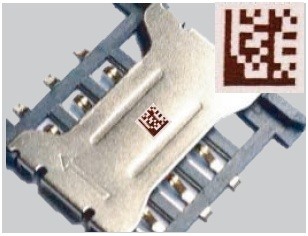

更微小

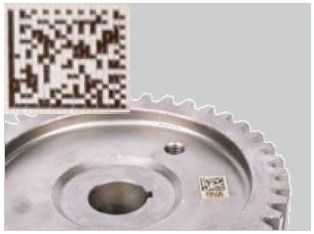

可實現小至0.2mm的文字印字。可輕鬆實現微小產品的可追溯性。
高品質-高精細印字-加工

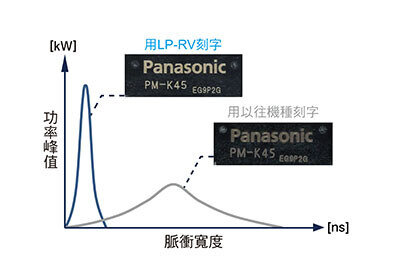

短脈衝雷射
利用本公司獨家的技術， 實現既是光纖發振方式、脈衝寬度也只有1ns的短脈衝。 壓倒性地提升表現能力。

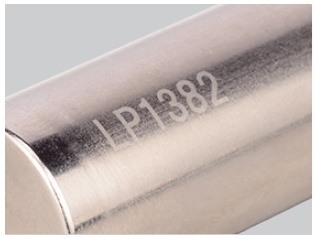

豐富的刻字表現

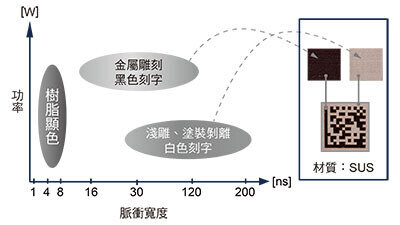

脈寬可變
1ns～200ns範圍內可選擇7個等級的脈寬，針對不同工件材質，不同印字品質要求，可靈活對應。通過不同脈寬組合可擴大產品應用面。
高效率的印字·加工
高峰值&高重複頻率
與以往相比，1ns脈寬的實現，可通過高重複脈衝週期實現高峰值功率。由此實現大範圍的填充印字，提高加工時的印字效率，並縮短印字加工時間。
□以前
高脈衝頻率→ 低峰值
○填充密度 高
×印字加工效果 差
低脈衝頻率→ 高峰值
×填充密度 低
○印字加工效果 好
□LP-RV
高填充密度下，可以維持品質的印字加工—對資料量大、標識印字、表面剝離和加粗工非常有效。
產品本體構造優化、實現現場的穩定
保護構造IP64
無風扇小型雷射頭
雷射頭的堅固性秉承了採用無風扇構造的LP-M系列。可防止水滴和粉塵侵入雷射頭內，避免引發故障。
控制器具有高度的抗干擾性
配備有電源變壓器和抗干擾部品，加強了雷射雕刻機控制器的抗干擾性。防止突發性電氣干擾所引發的故障。

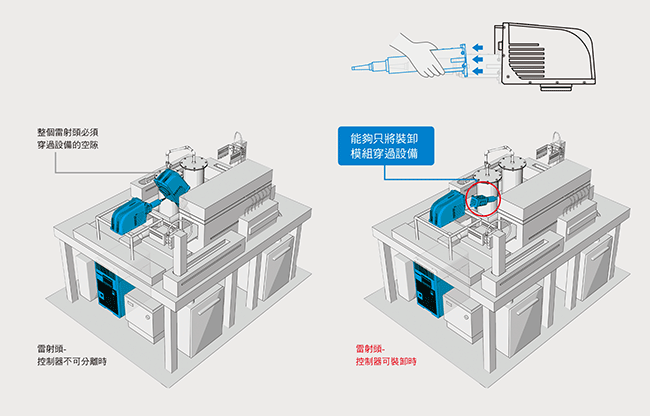

輕鬆設置
雷射頭可拆卸構造
以往控制器與雷射頭不可分離的機種， 在搭載在設備上和維修時，必須處理重量超過10kg的雷射頭。利用雷射頭可裝卸構造，可將控制器與雷射頭分開設置，在安裝設備時和維修時有助於縮短工時。
分離式發振器模組
設備安全
採用更易符合18011553-1, 18013849-1國際規格的安全對策

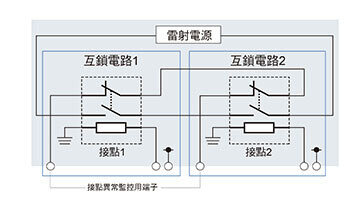

·雙重互鎖電路
搭載兩個採用接點的互鎖電路。在發生異常時可確實停止雷射電源。另外，雷射激發時間也在1秒以內，有助於縮短復原時間。並且，也配備斷線檢測和錯誤照射檢測功能等，顧慮安全的功能。讓您安心使用。
・雷射發振器的再勵起時間縮短
將發振器控制電路與雷射（LD）驅動電路的電源分開，雷射切斷後的再勵起時間縮短到1s以下。由此，在保持安全機能的同時，也提高了生產性。

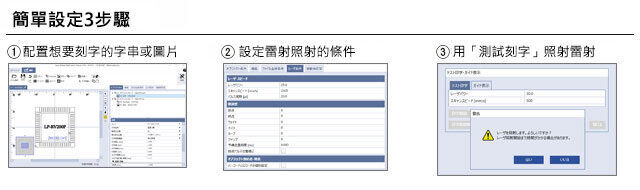

簡單設定
Laser Marker NAVI smart
使用電腦或平板，可隨心所欲設定字串和標誌、二維條碼型式等項目。另外，可配合您使用的環境自訂畫面配置，也可配合使用者的目的，變更「編輯者」與「作業者」檔名等顯示。

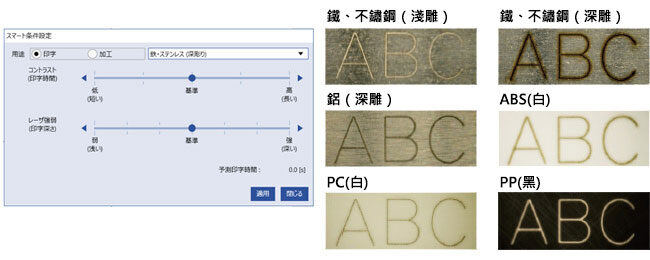

引導至最佳刻字
智慧條件設定功能
在單觸式功能中， 集結雷射功率和掃描速度、脈衝頻率等刻字條件設定的訣竅。從多達14種材質的影像中， 單觸實現您所希望的印字狀態。
自動更新功能
主機中內建計數器與時鐘， 可自動更新刻字文字。另外，也搭載「批次刻字功能」， 可將計數器值、日期、時刻替換成任意的字串後刻字。只有利用雷射雕刻機內部功能，才能生成在產品的序號管理等使用的流水號。
雷射嚮導
高亮度的紅色嚮導雷射顯示印字內容和印字位置。在實際印字之前，可目視確認印字區域和印字位置，同時可對位置進行微調。
防止不良品的流出，縮短停線恢復的時間
直接連結影像處理機
自動補正刻字位置
利用PV230讀取所設置的工件位置
雷射雕刻
依據讀取的位置資訊， 補正角度後利用LP-RV刻字
讀取條碼並對照
確認刻出的二維條碼型式資料是否為可正確讀取的資訊， 對照刻字資料。
顯示錯誤履歷
顯示已發生的報錯和發生時間。對於報錯，不僅顯示錯誤代碼，還顯示報錯內容，可確認何時發生了怎樣的錯誤。
指令履歷
刻印機可以記錄接收和發送的通信指令序列。設備起動時，可以提前解決生產中的通信異常。

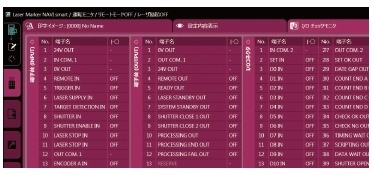

I/O監控功能
可在顯示器上確認輸入、輸出端子的ON/OFF狀態。啟動設備時，可迅速確認輸入輸出信號。
I/O監控功能
可在顯示器上確認輸入、輸出端子的ON/OFF狀態。啟動設備時，可迅速確認輸入輸出信號。
------------------------------ Tab2 showing ------------------------------
用途

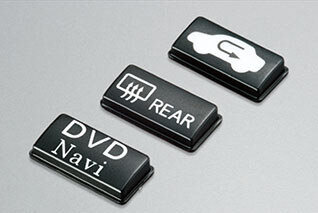

樹脂發色
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
規格
| 項目 | LP-RV200P | |
|---|---|---|
| 刻字雷射 | 雷射種類 | Yb：光纖雷射 波長：1,064nm 第4級雷射 |
| 發振器平均輸出 | 20W | |
| 加工點平均輸出(註1) | 17W(±5%) | |
| 雷射發振方式 | 脈衝發振 | |
| 脈衝寬度 | 1ns，4ns，8ns，16ns，30ns，120ns，200ns（7段切換） | |
| 脈衝週期(註2) | 0.5μs~500μs | |
| 引導雷射、光點 | 紅色半導體雷射 波長：655nm 第2級雷射,最大輸出： 1mW 以下 | |
| 掃描方式 | 振鏡掃描方式 | |
| 光束遮蔽裝置 | 光閘（搭載於雷射頭內部） | |
| 刻字範圍(X, Y)(註3) | 90mm × 90mm | |
| 工件間距離(註3) | 190mm | |
| 刻字工件狀態 | 靜止體、移動體 | |
| 掃描速度(註4、註5) | 最高12,000mm/s | |
| 移動體直線速度(註4) | 最高240m/min. | |
| 檔案登錄數量 | 10,000 個檔案 | |
| 刻字資料數(物件登錄數) | 2,000個/檔案 | |
| 刻字物件種類 | 文字 | 英文字母大寫、小寫、數字、記號、使用者登錄文字（最多可設定50種） 日文：片假名、平假名、漢字（JIS 第一水準、JIS 第二水準）、 簡體中文：GB 2312 第1級、第2級 |
| 條碼 | CODE39、CODE93、CODE128(GS1-128)、ITF、NW-7、EAN/UPC/JAN、GS1 DataBar Limited、GS1 DataBar Stacked、GS1 DataBar Limited CC-A、GS1 DataBar Stacked CC-A | |
| 二維條碼型式 | QR碼、微QR碼、iQR碼、Data Matrix、GS1 Data Matrix、PDF417 | |
| 圖形資料(註6) | VEC、 DXF、 HPGL、 BMP、 JPEG、 AI、 EPS | |
| TrueType | 已安裝Laser Marker NAVI smart的PC內的TrueType字型(註7) | |
| 加工用資料 | 定點 | |
| 文字高度、寬度(註4) | 0.1mm ～90mm(設定間隔0.001mm) | |
| 輸入輸出接口 | I/O 端子台(40 針)、 I/O 接頭(40 針) | |
| 通信介面 | EIA-RS-232C、Ethernet、EtherNet/IP(註8)、PROFINET(註8) | |
| 專用軟體 | Laser Marker NAVI smart、標誌資料編輯軟體、ExportVec、製作字型軟體 | |
| 專用軟體 支援OS(註9) | Windows® 11 Pro (64bit) / Windows® 10 Pro (32bit, 64bit) | |
| Laser Marker NAVI smart連接方法 | USB、Ethernet | |
| Laser Marker NAVI smart顯示語言 | 日文、英文、簡體中文、繁體中文、德文、韓文 | |
| 系統啟動所需時間 | 約10秒 | |
| 雷射激發所需時間 | 約1秒 | |
| 電源電壓(註10) | 180V AC - 264V AC(含電源電壓變動±10%)、 頻率 50/60Hz | |
| 消耗功率(註11) | 370VA 以下(2.1A以下) | |
| 冷卻方式 | 雷射頭：自然風冷、控制器與發振器模組：強制風冷 | |
| 使用環境溫度(註12、註13) | 0℃～+36℃ | |
| 保存環境溫度(註13) | -10℃ ～+60℃ | |
| 使用環境濕度(註13) | 35%RH ～ 85%RH | |
| 雷射頭部防護結構(註14) | IP64 | |
| 適用規範及認證 | FDA規則、中國GB 7247.1規格、CE標誌[機械指令（嵌入宣言）、EMC指令、RoHS指令]、UKCA標誌[機械規則（嵌入宣言）、EMC規制、RoHS規則] | |
| 光纖電線長度 | 2.0m±0.2m、最小彎曲半徑80mm | |
| 主體重量 | 雷射頭 | 約8kg |
| 發振器模組 | 約13kg | |
| 控制器 | 約28kg | |
(註1):在雷射功率100、脈衝寬度4ns、脈衝週期1.6μs的設定下，在加工點的輸出。（出貨時）
(註2):脈衝週期的設定範圍會依據脈衝寬度而變動。
(註3):每個產品有約±0.5mm的個別差異。
(註4):這裡標示的值為可輸入的設定範圍。可確保刻字和加工品質的設定值，會依據不同刻字條件和對象材質而異。
(註5):依據不同的設定資料內容，可使用的掃描速度上限可能會受到限制。
(註6):VEC 是雷射雕刻機專用的圖形檔案格式。使用AI、EPS格式的圖形檔時、需要使用附帶軟體「ExportVEC」事先轉換為VEC 格式。
(註7):依據不同的文字種類，也可能無法在雷射雕刻機上使用。向右橫寫的文字（阿拉伯文字、希伯來文字等）以及使用合體字的文字（印度語系文字等）無法在雷射雕刻機上使用。
(註8):通信時請另外準備選購件。
LP-ANW10：EtherNet/IP、 LP-ANW11：PROFINET
(註9):Microsoft公司不再提供服務的OS版本，不包含在支援的OS中。
(註10):頻率會自動切換。
(註11):啟動時的湧入電流（代表值）如下所示。（流通時間為10ms 以下）220V AC 時：60A
(註12):雷射功率設定值46 以上時：0℃∼+36℃，雷射功率設定值未達46 時：0℃～+40℃
(註13):控制器、雷射頭、發振器模組共通。應避免結露及結冰。為防止結露，若保管場所與使用場所有溫差時，請慢慢使本產品回溫或降溫至環境溫度。
(註14):發振器模組及控制器部位並非防護結構。雷射頭部的防護結構，只有在光纖模組、雷射照射口保護玻璃、各種電線、電線接頭護蓋都正確安裝的狀態下才能發揮性能。
EtherNet/IP是ODVA(Open DeviceNet Vendor Association Inc.)的註冊商標。
Windows是美國Microsoft Corporation在美國及其他國家的商標或註冊商標。
注意
■關於雷射光
- 本產品相當於JIS規格的4級雷射。請注意不要直視或接觸雷射的直射光或其反射光，並請採取符合規格內容的安全對策。
- 產品上貼有右圖內容的標籤。（本型錄內的產品照片沒有貼標籤。）
- 雷射光是紅外光，肉眼看不見。雷射發振時，請特別注意。
警告、說明標籤
■建議使用集塵機
- 根據不同刻字對象，刻字時可能會產生有毒氣體或煙霧，對人體或雷射雕刻機造成不良影響。該情況下，請使用集塵機。詳情請向業務負責人洽詢。
------------------------------ Tab5 showing ------------------------------

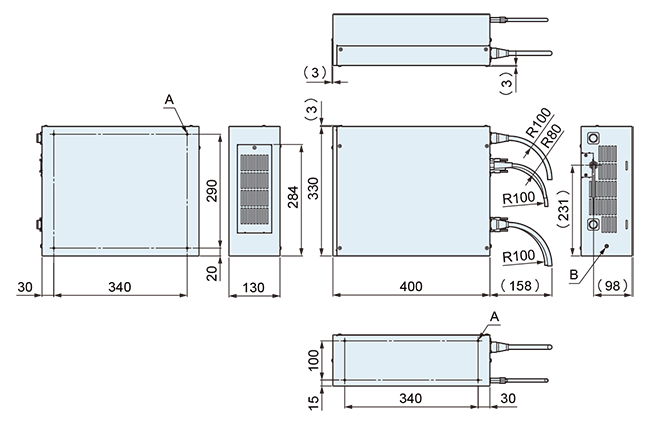

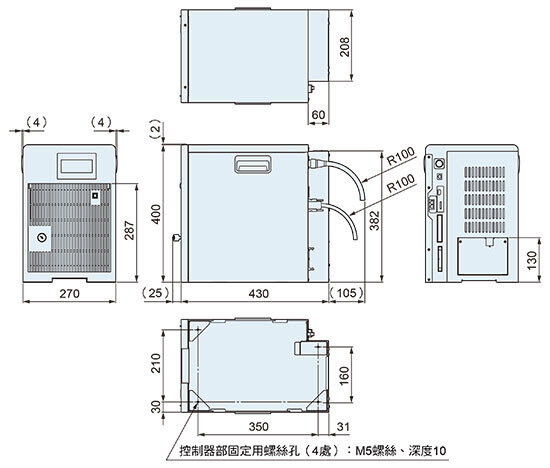

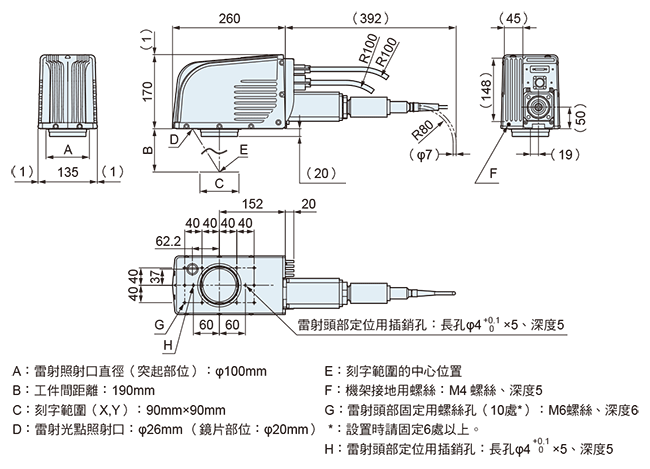

尺寸圖
- 單位mm
LP-RV200P
雷射頭
控制器
發振器模組
