CO2雷射雕刻機 LP-RH

下載

  • 基本資訊

  • 用途

  • 選配

  • 規格

  • 尺寸圖

  • 使用注意事項

基本資訊

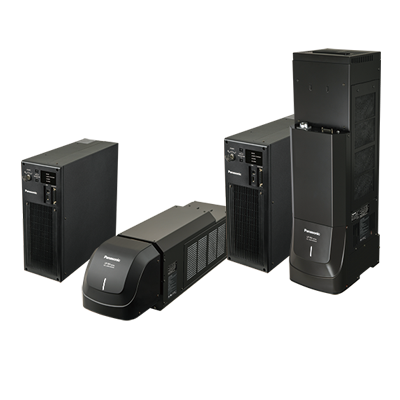

thumbnail

更快速更精細

GB:符合7247.1

特點

更快速更精細

sec3-galvano-1

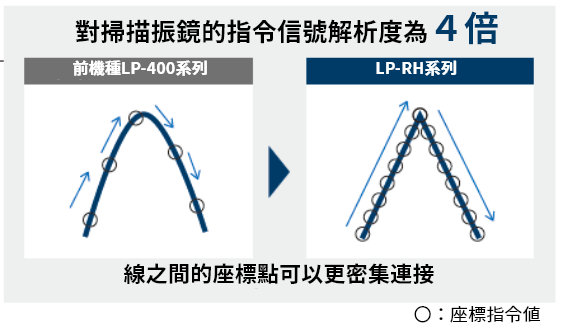

利用生成印字和加工所需的向量資料的專用引擎(VPE※)實現高速化。
將雷射掃描控制的位置資料的解析度提高到
了前機種的4倍，並且，振鏡的位置控制也實現了達前機種4倍的高速通信。
可實現更快更精細的印字。
※：Vector Processing Engine。

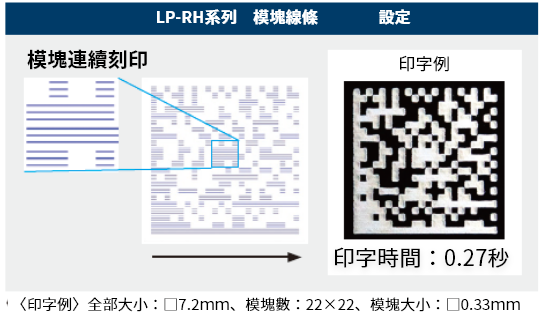

縮短約40%的印字時間※

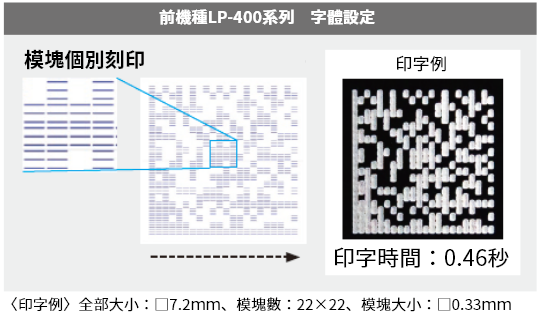

透過2維條碼的刻印 順序最適化的模塊線條刻印設定、可進行更高速・更高品質的2維條碼印字。

※與前機種LP-400系列的比較。印字條件為以下的2維條碼。

sec4lp400fontsetting-1
sec4lprhrasta-1

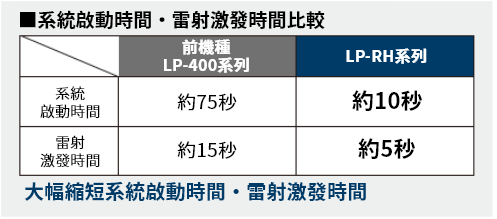

啟動時間 縮短約80%※

section5hyo-2

從雷射雕刻機啟動系統到雷射激發的時間，與本公司前機種(LP-400系列)相比，縮短了約80%。設備啟動時及安全電路工作導致電源關閉後進行重定等情況下，大幅縮短了啟動雷射雕刻機的等待時間。

設備設計簡便

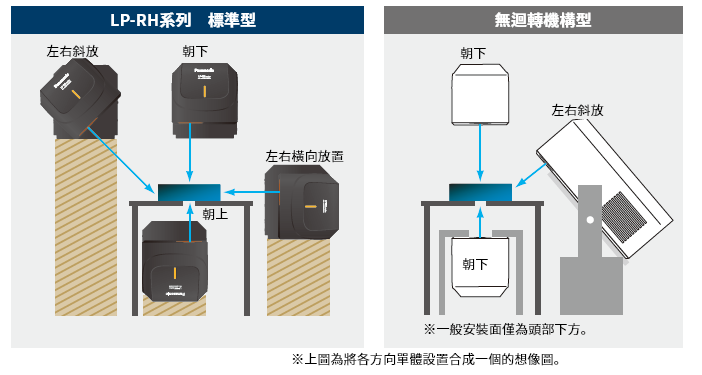

雷射頭可旋轉機構: 標準型(臥式)

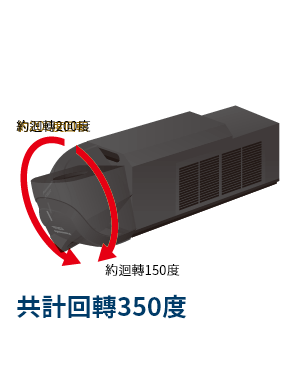

旋轉角度350度，可自由設定角度的雷射頭結構。可根據印字面的角度進行安裝，因此可
沿產線安裝。由此，可實現最小限度的安裝空間，省去了複雜的夾具設計。斜向或從下往
上印字時，也可使用簡單的夾具進行應對。

sec6rota-2
sec6standard-2

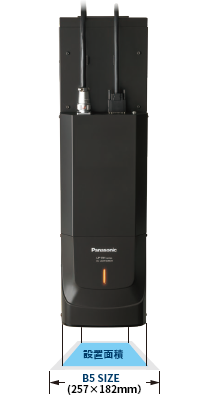

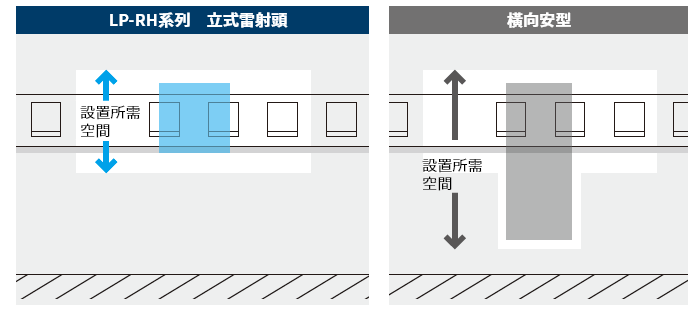

安裝面積小於B5尺寸 : 立式雷射頭型(立式)

雷射頭為小於B5尺寸的230mm×175mm。可輕鬆安裝在現有生產線的空間內。另外，可實現設備的小型化，從而大幅減少安裝所需面積，降低生產線機械材料和廠房照明等設備費用。

sec6tower
sec6towerba

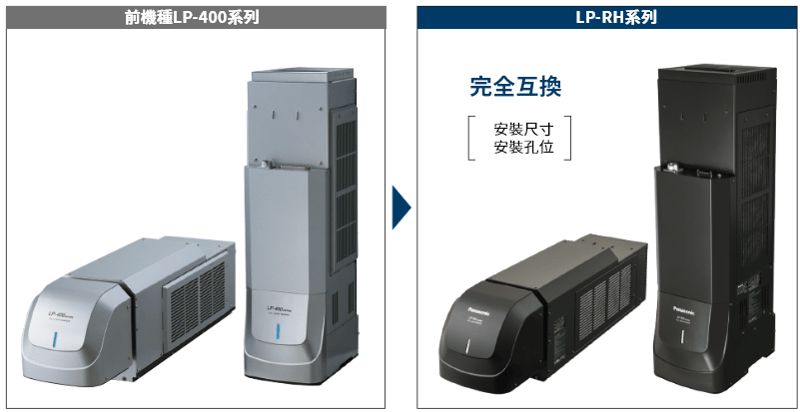

確保與本公司前機種雷射頭的相容性

延續了前機種雷射頭(LP-400系列)的安裝尺寸和安裝孔。
此外，印字資料和通信指令也可相容。
※需事先確認印字品質和動作等。

sec7ba

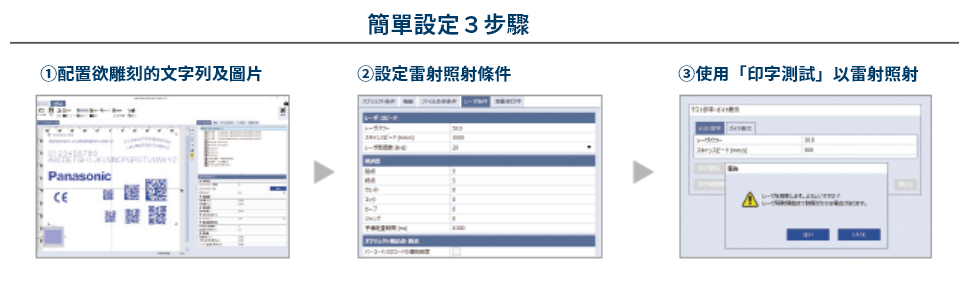

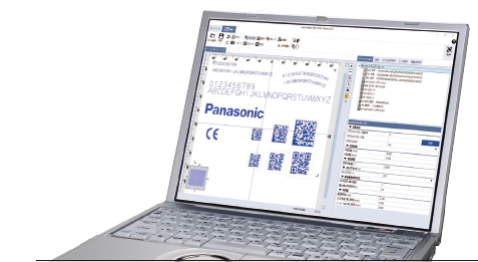

提供如圖所示的用於印字和加工的軟體
Laser Marker NAVI Smart

sec8pc

利用簡單印字設定功能和易維護性，減少導入和運行工時。

sec83step-1

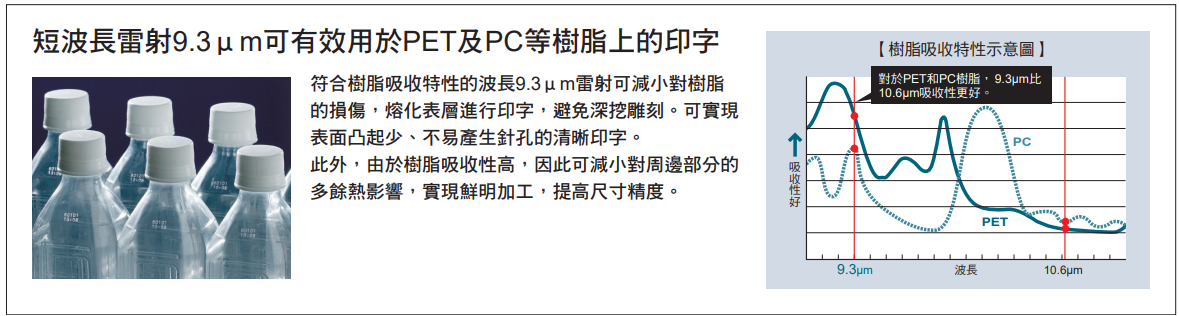

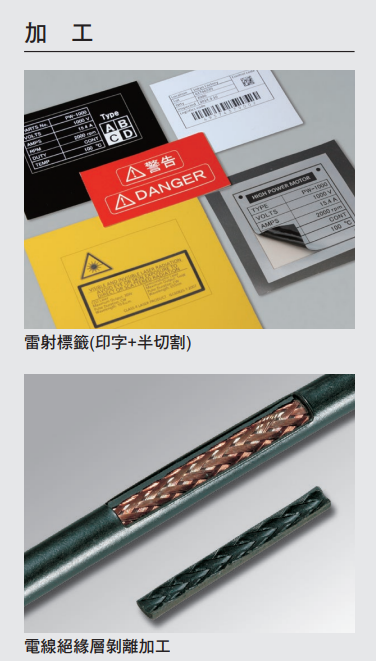

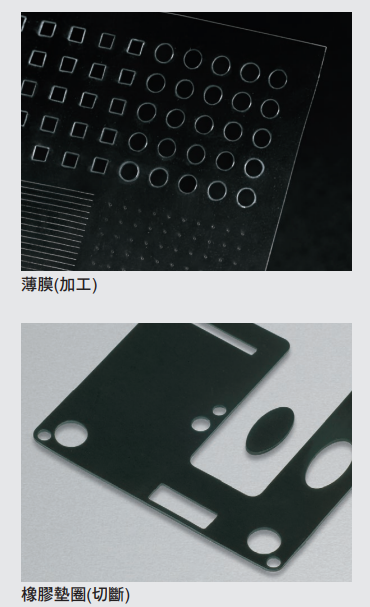

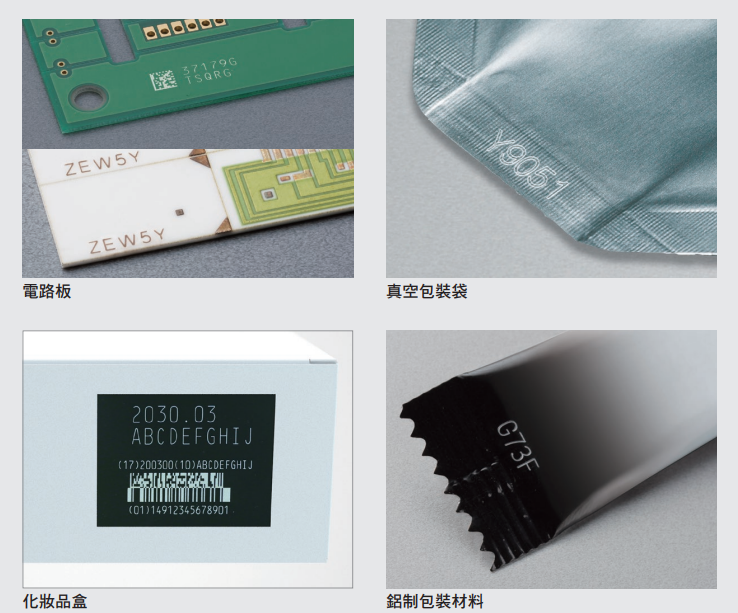

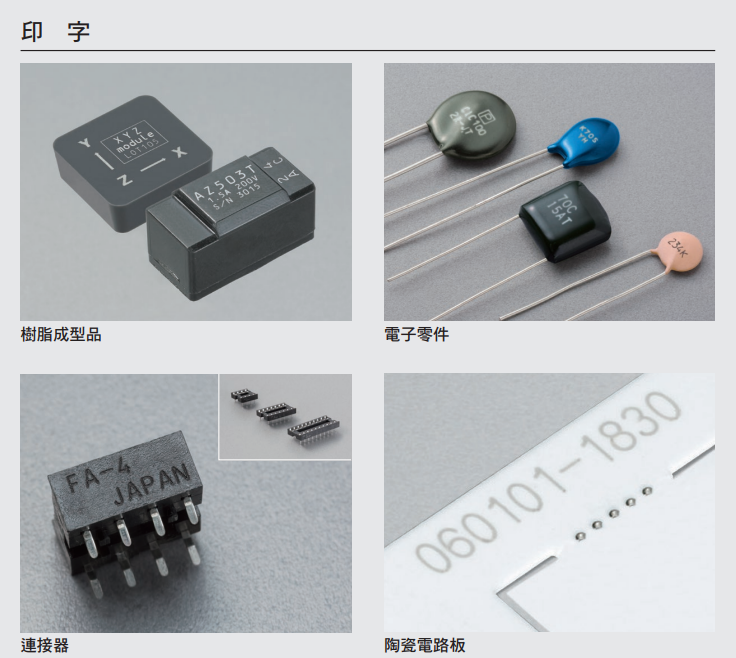

用途

use01

use02

use03

use04

use05



選配

工業用網路通信模組

種類型號
EtherNet/IP模組LP-ANW10
PROFINET模組LP-ANW11

※EtherNet/IP是ODVA(Open DeviceNet Vendor Association Inc.)的註冊商標。
※PROFINET是PROFIBUS & PROFINET International的註冊商標。

AC電源電線

請使用符合使用本產品的國家、地區規範與規格的電纜。

種類型號
AC電源電線額定125V ACPSE適用電線(日本用)LP-ACA10
額定250V ACPSE適用電線(日本用)LP-ACA11
CE適用電線(歐洲用)(註1)LP-ACA12

(註1)： 額定250V AC、CE適用電線(歐洲用)的插頭符合以下標準。
VDE、DEMKO、NEMKO、FIMKO、SEMKO、OVE、KEMA、CEBEC。

觸控式螢幕控制台／功能擴展基板

種類型號
觸控式螢幕控制台LP-ADP50
功能擴展基板(註2)LP-AEB10

(註2)： 在控制器上安裝功能擴展基板時，可使用以下功能。
・將觸控式螢幕控制台或市售的顯示器與雷射雕刻機進行連接，用於運行時的監視和設定

保養、維修零件

種類型號
控制器用空氣濾網（更換用）2片/組（聚氨酯型）LP-AFT92
雷射頭用空氣濾網（更換用）2片/組（聚氨酯型）LP-AFT93
控制器用冷卻風扇（更換用）2個/組LP-AFA20
模組電源纜線（更換用）5m型LP-ACP20-5
信號電纜（更換用）5m型LP-ACS10-5
互鎖用接點（更換用）LP-AEC10

規格

光學規格／掃描規格

型號標準型(臥式)LP-RH300SLP-RH200SLP-RH100SLP-RH301SLP-RH101SLP-RH305S
立式雷射頭型(立式)LP-RH300TLP-RH200TLP-RH100TLP-RH301TLP-RH101TLP-RH305T
掃描方式振鏡掃描方式
印字範圍（X, Y）110mm×110mm55mm×55mm160mm×160mm
工件間距(註1)185mm111mm262mm
掃描速度(註2)(註3)最大12,000mm/s最大6,000mm/s最大12,000mm/s
移動體線速度(註2)最大240m/min.最大120m/min.最大240m/min.
文字高度、寬度(註2) 0.100mm～110.000mm0.100mm～55.000mm0.100mm～160.000mm



雷射規格／其他基本規格

型號標準型(臥式)LP-RH300SLP-RH200SLP-RH100SLP-RH301SLP-RH101SLP-RH305S
立式雷射頭型(立式)LP-RH300TLP-RH200TLP-RH100TLP-RH301TLP-RH101TLP-RH305T
適用標準及認證FDA標準、CE認證〔機械指令(嵌入聲明)、EMC指令、RoHS指令〕、UKCA認證〔機械標準(嵌入聲明)、EMC標準、RoHS標準〕、UL/c-UL認證、中國GB 7247.1標準
印字雷射雷射種類CO2雷射、第IV類雷射
波長10.6μm9.3μm10.6μm
發振器平均功率30W20W10W30W10W30W
加工點平均功率(註4)30W18.2W10W30W10W30W
雷射發振方式CW發振
導引雷射、雷射指示器紅色半導體雷射波長 ： 655nm 第Ⅱ類雷射、最大輸出 ： 1mW以下
遮光裝置遮光閥(裝在雷射頭內部)
印字工件狀態靜止體、移動體
檔保存數10,000個檔
印字資料數(物件組保存數)2,000個/檔
印字資料文字A∼Z、a∼z、擴展拉丁字元(Latin-1)、數位、符號、使用者登錄文字(最多可設定50種)
日語 ： 片假名、平假名、漢字(JIS第一級、JIS第二級)
簡體中文 ： GB 2312 第一級、第二級
TrueType裝有Laser Marker NAVI smart 軟體PC電腦中的TrueType字體(註5)
條碼CODE39、CODE128、ITF、NW-7、JAN/UPC、GS1 DataBar(GS1 DataBar Limited、GS1 DataBar Stacked、GS1 DataBar Expanded等)、GS1複合碼(GS1 DataBar Limited CC-A、GS1 DataBar Stacked CC-A、GS1-128 CC-A等)
二維條碼QR碼、微型QR碼、iQR碼、資料矩陣、GS1資料矩陣、PDF417
圖形檔(註6)VEC、DXF、HPGL、BMP、JPEG、Al、EPS
點、簡易圖形定點、直線、圓、圓弧
文字排列直線、扇形、比例、均等配置
輸入輸出埠I/O端子台(40針)、I/O介面(40針
通信介面EIA-RS-232C、Ethernet、EtherNet/lP(註7)、PROFINET(註7)
專用軟體(註8)Laser Marker NAVI smart、Logo資料編輯軟體、ExportVec、字體編輯軟體
支援專用軟體的作業系統(註9)Windows® 11 Pro 64bit、Windows® 10 Pro 32bit/64bit
Laser Marker NAVI smart 連接方法 USB、Ethernet
Laser Marker NAVI smart 顯示語言日語、英語、簡體中文、繁體中文、德語、韓語
系統啟動所需時間約10秒
雷射激發所需時間約5秒～最多10秒
電源電壓90V-132V AC或180V-264V AC(含電源電壓波動±10%)、頻率50/60Hz(註10)
消費電力 （消費電流） （注11）100V AC時760VA以下 （8.5A以下）370VA以下 （4.1A以下）760VA以下 （8.5A以下）370VA以下 （4.1A以下）760VA以下 （8.5A以下）
200V AC時720VA以下 （4.0A以下）430VA以下 （2.4A以下）720VA以下 （4.0A以下）430VA以下 （2.4A以下）720VA以下 （4.0A以下）
接地方式雷射頭和控制器均為直接接地
冷卻方式雷射頭 ： 強制空冷、控制器 ： 強制空冷
使用環境溫度(註12)(註13)0℃～＋40℃、保存時：－10℃～＋60℃
使用環境濕度(註12)35～85%RH
過電壓類別 / 汙損度Ⅱ / 2
使用場所室內、高度1000m以下的場所
設置方向雷射頭 ： 所有方向、控制器 ： 縱向安裝、橫向安裝
本體重量雷射頭約19kg約17kg約19kg約17kg約19kg
控制器約12kg
組裝電池氟化石墨鋰原電池AFPX-8801(BR-2/3A) ： 1節、重量約14g

註1：產品之間存在個體差異。

註2：此處所示數值為可輸入的設定範圍。可保證印字及加工品質的設定值，因印字條件及物件材質有所差異。

註3：可使用的掃描速度上限可能會因設定資料的內容而受到限制。

註4：設定功率最大時加工點的輸出。(出廠時)
註5：部分字元種類可能無法用於雷射雕刻機。從右到左橫寫的字元(阿拉伯文字元、希伯來文字元)和使用了合字的字元(印度文字元等)無法用於雷射雕刻機。
註6：VEC為雷射雕刻機專用圖形檔案格式。使用AI、EPS格式的圖形檔時，需要使用專用軟體“ExportVEC”事先轉換為VEC格式。
註7：僅限裝有選配件工業用網路通信模組時可用。
註8：軟體可從本公司Web網站上下載。
註9：Microsoft公司已經停止支援的作業系統版本除外。
註10：自動切換頻率。
註11：啟動時的衝擊電流 (代表值)如下所示。(流通時間為10ms以下)100V AC時：90A、200V AC時：180A
註12：控制器、雷射頭通用。無結露、結冰。為防止結露，在保管場所和使用場所之間存在溫差時，請使設備溫度慢慢適應成環境溫度。
註13：使用環境溫度的變化可能會導致雷射功率等改變。

※QR碼是株式會社Denso Wave的註冊商標。
※EtherNet/IP是ODVA(Open DeviceNet Vendor Association Inc.)的註冊商標。
※PROFINET是PROFIBUS & PROFINET International的註冊商標。
※Windows是美國Microsoft Corporation在美國及其他國家的商標或註冊商標。

尺寸圖

單位：mm

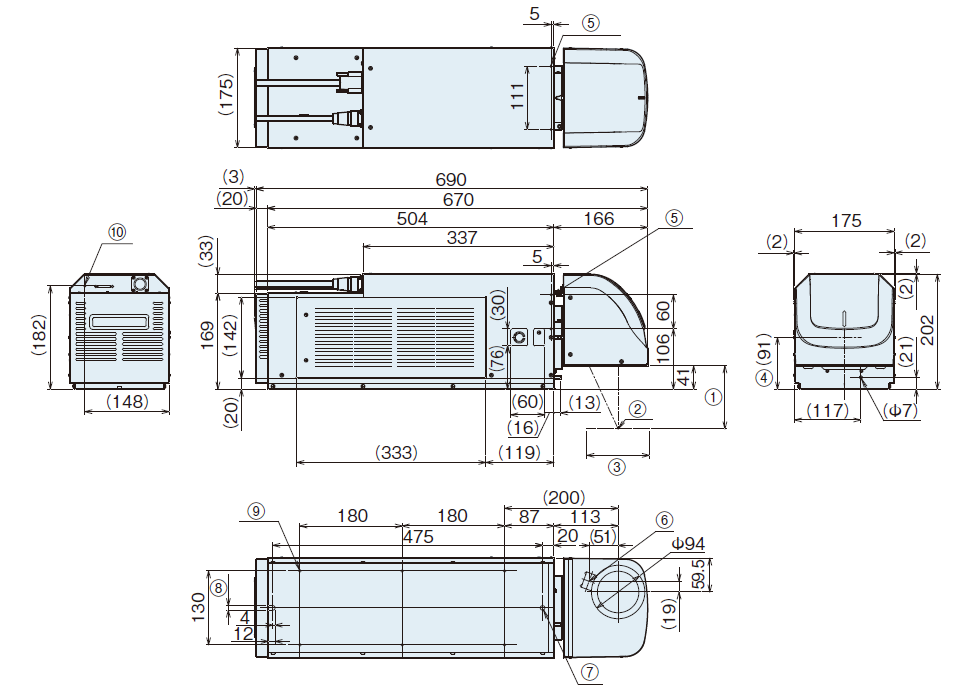

雷射頭：標準型(臥式)

rh-head-standard

No内容
①

工件間距：
LP-RH300S / LP-RH200S / LP-RH100S：185mm
LP-RH301S / LP-RH101S：111mm
LP-RH305S：262mm

②印字範圍的中心位置
③

印字範圍（X, Y）：

LP-RH300S / LP-RH200S / LP-RH100S：110mm×110mm
LP-RH301S/LP-RH101S：55mm×55mm
LP-RH305S：160mm×160mm

④

掃描部旋轉時的中心位置

⑤

防護罩等固定用螺孔(上表面、兩側面各2處)：M4螺絲、深度10

⑥

雷射指示器射出口(射出部：φ19mm)

⑦

雷射頭部定位用銷孔：φ8 +0.010、深度4

⑧

雷射頭部定位用銷孔：腰形孔φ8+0.010×12、深度4

⑨

雷射頭部固定用螺孔(6處)：M6螺絲、深度15

⑩

機架接地用螺絲：M4螺絲、深度5

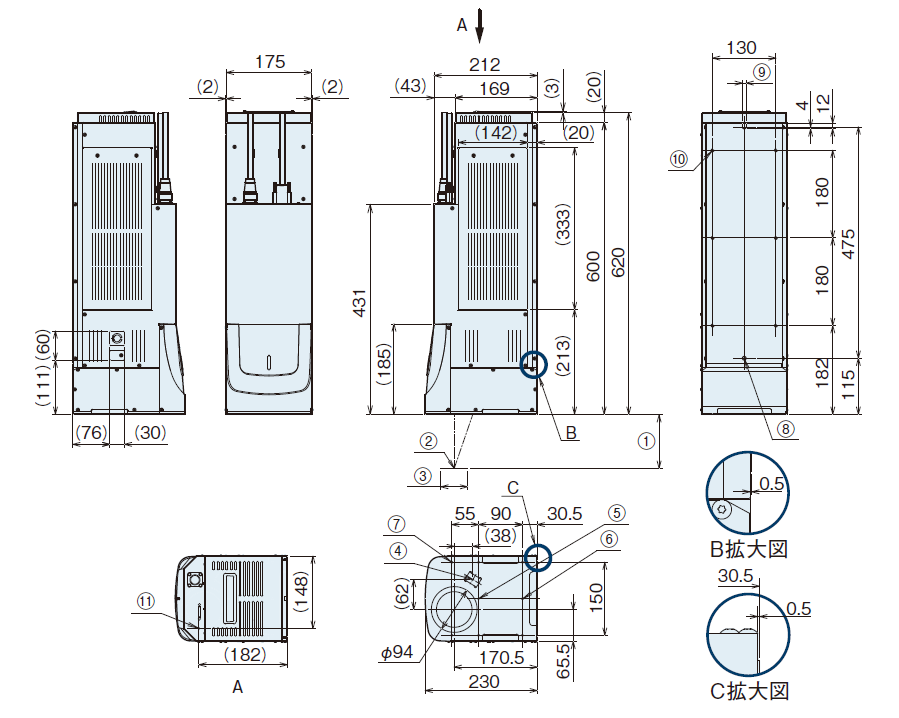

雷射頭：立式雷射頭型(立式)

rh-head-tower

No内容
①

工件間距：
LP-RH300T / LP-RH200T / LP-RH100T：185mm
LP-RH301T / LP-RH101T：111mm
LP-RH305T：262mm

②印字範圍的中心位
③

印字範圍（X, Y）：

LP-RH300T / LP-RH200T / LP-RH100T：110mm×110mm
LP-RH301T/LP-RH101T：55mm×55mm
LP-RH305T：160mm×160mm

④

雷射指示器射出口(射出部：φ19mm）

⑤

鏡頭面側雷射頭部定位用銷孔：φ4+0.06+0.02、深度6.5

⑥

鏡頭面側雷射頭部定位用銷孔：腰形孔φ4+0.06+0.02 ×5、深度6.5

⑦

鏡頭面側雷射頭部固定用螺孔(6處)：M6螺絲、深度7

⑧

背面側雷射頭部定位用銷孔：φ8 +0.010、深度4

⑨

背面側雷射頭部定位用銷孔：腰形孔φ8+0.010×12、深度4

⑩

背面側雷射頭部固定用螺孔(6處)：M6螺絲、深度15

⑪

機架接地用螺絲：M4螺絲、深度5

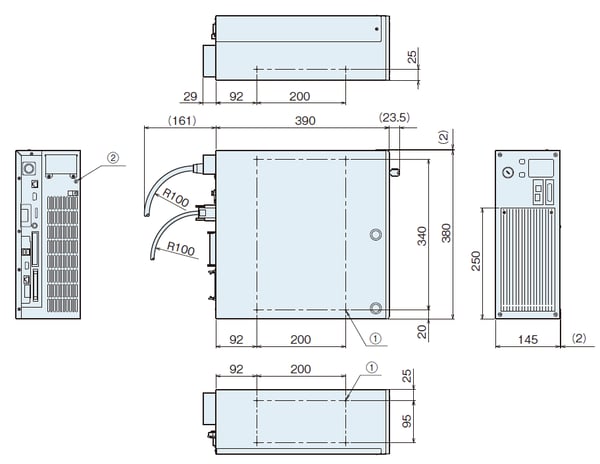

控制器

rh-controll

①控制器固定用螺孔(底面、正面左側面各4處)：M5螺絲、深度6
②保護導體端子用螺絲：M4螺絲、螺絲部深度5

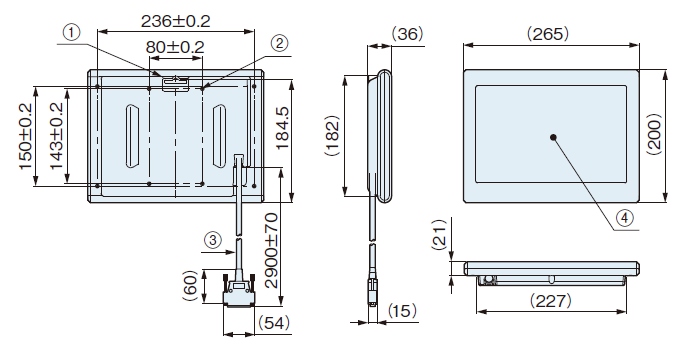

觸控式螢幕控制台(另售)

adp50-dim

①壁掛用掛鉤孔：孔尺寸33mm×5mm、掛鉤部R3mm
②固定用螺母(8處)：M4螺絲、深度5mm、緊固扭矩0.7±0.1N．請固定內側4處或外側4處。
③連接電線：最小彎曲半徑65mm、電線直徑φ8.6mm
④觸控式螢幕：顯示區域216mm×135mm

使用注意事項

關於雷射

  • 本產品相當於JIS標準的第IV類雷射。不要注視或觸摸雷射的直射、反射光線。請採取與標準的內容相符的安全對策。
  • 產品上貼有如右所示的標籤。 (本樣本內的產品照片中未黏貼標籤。)
    attention
  • 雷射屬於紅外光，肉眼無法看見。雷射照射時，需要特別注意。

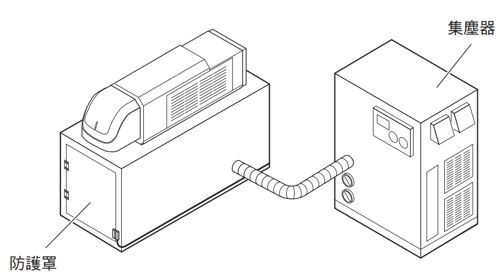

推薦使用集塵器

  • 部分印字物件物在印字時會產生有毒氣體和煙霧，可能會對人體和雷射雕刻機造成不良影響。此時請使用集塵器。詳情請諮詢銷售人員。
    attention02

關於電波法

  • 本產品需根據電波法進行申報。
    設置時，請向管轄設置場所的總務省綜合通信局提交“使用高頻設備許可申請”，獲得許可。

相關FAQ : 關於電波法
