MBDHT2510｜MINAS A5 패밀리 서보 앰프 (종료품)
다운로드
수주 종료
종료 시기 (JST)
※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | MBDHT2510 |
|---|---|
| 상품 | 서보 앰프 |
| 상세 | A5 시리즈 |
| 상품명 | MINAS A5 패밀리 서보 앰프 (종료품) |
| 특징 | 10 W～7.5 kW, 전압: DC 24 V / 48 V · AC 100 V / 200 V / 400 V, 20 bit 인크리멘탈, 17 bit 앱솔루트/인크리멘탈 엔코더, 응답 주파수: 3.2 kHz |
상세 스펙
| 항목 | 내용 |
|---|---|
| 품번 | MBDHT2510 |
| 전체 제품 상세 정보 | A5 시리즈 위치, 속도, 토크, 풀 클로즈 타입 세이프티 기능 있음 |
| 패밀리명 | MINAS A5 |
| 시리즈 | A5 시리즈 |
| 타입 | 위치, 속도, 토크, 풀 클로즈 타입 |
| 프레임명 | B 프레임 |
| 응답 주파수 (kHz) | 2.3 |
| 제어 방식 | 위치 제어, 속도 제어, 토크 제어, 풀 클로즈 제어 |
| 세이프티 기능 | 있음 |
| 파워 소자의 최대 전류 정격 | 15A |
| 전류 검출기의 전류 정격 | 10A |
| 전원 전압 사양 | 단상/삼상 200 V |
| I/F 기능 구분 | 아날로그/펄스열 입력 |
| 외형 치수 폭 (W) (단위: mm) | 55 |
| 외형 치수 높이 (H) (단위: mm) | 150 |
| 외형 치수 안길이 (D) (단위: mm) | 130 |
| 질량 (kg) | 1.0 |
| 사용 주위 조건 | 자세한 사항은 취급 설명서 등을 확인하십시오. |
기본 사양
| 항목 | 내용 |
|---|---|
| 입력 전원: 주회로 전원 | 단상/삼상 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| 입력 전원: 제어 회로 전원 | 단상 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| 엔코더 피드백 | 17 bit(131072 분해능) 7선식 시리얼 앱솔루트 엔코더 20 bit(1048576 분해능) 5선식 시리얼 인크리멘탈 엔코더 |
| 외부 스케일 피드백 | A/B상・원점 신호 차동 입력、시리얼 통신 |
| 인터페이스 커넥터: 제어 신호 입력 | 범용 10 입력 범용 입력 기능은 파라미터로 선택 |
| 인터페이스 커넥터: 제어 신호 출력 | 범용 6출력 범용 출력 기능은 파라미터로 선택 |
| 인터페이스 커넥터: 아날로그 신호 입력 | 3입력(16bit A/D 입력1, 12 bit A/D 입력2) |
| 인터페이스 커넥터: 아날로그 신호 출력 | 2출력(아날로그 모니터 출력2) |
| 인터페이스 커넥터: 펄스 신호 입력 | 2입력(포토 커플러 입력, 라인 리시버 입력) |
| 인터페이스 커넥터: 펄스 신호 출력 | 4출력(라인 드라이버 출력3, 오픈 컬렉터 출력1) |
| 통신 기능 | USB, RS232, RS485 |
| 통신 기능: USB | PC 등을 연결하여 파라미터 설정, 상태 모니터 등 가능 |
| 통신 기능: RS232 | 상위 컨트롤러와 1:1 통신 가능 |
| 통신 기능: RS485 | 상위 컨트롤러와 1:n 통신 가능(최대 31축) |
| 회생 | 내장 회생 저항 없음(외장형만 가능) |
| 제어 모드 | ①위치 제어 ②속도 제어 ③토크 제어 ④위치/속도 제어 ⑤위치/토크 제어 ⑥속도/토크 제어 ⑦풀 클로즈 제어의 7모드를 파라미터로 전환 |

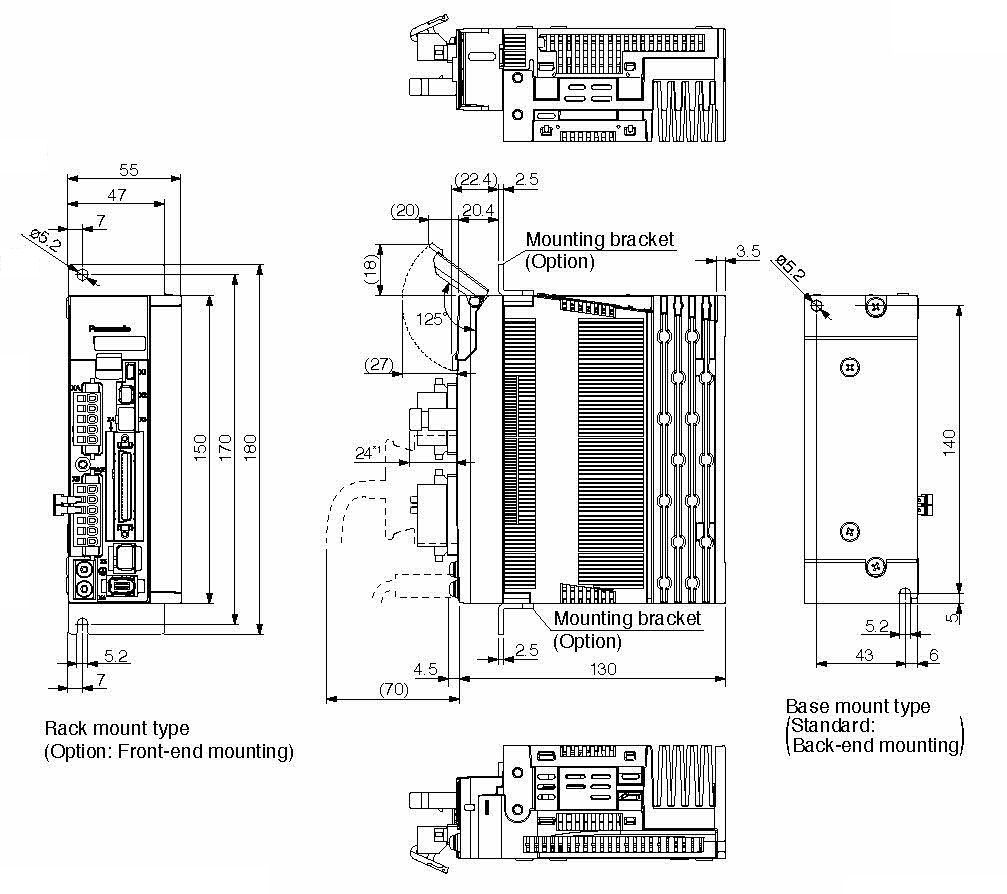

외형치수도
[단위mm]
*The external demension shown is for A5II and A5 series, but the demension is common between A5II , A5 series and A5IIE, and A5E series. Please refer to the catalogue for detail demension.

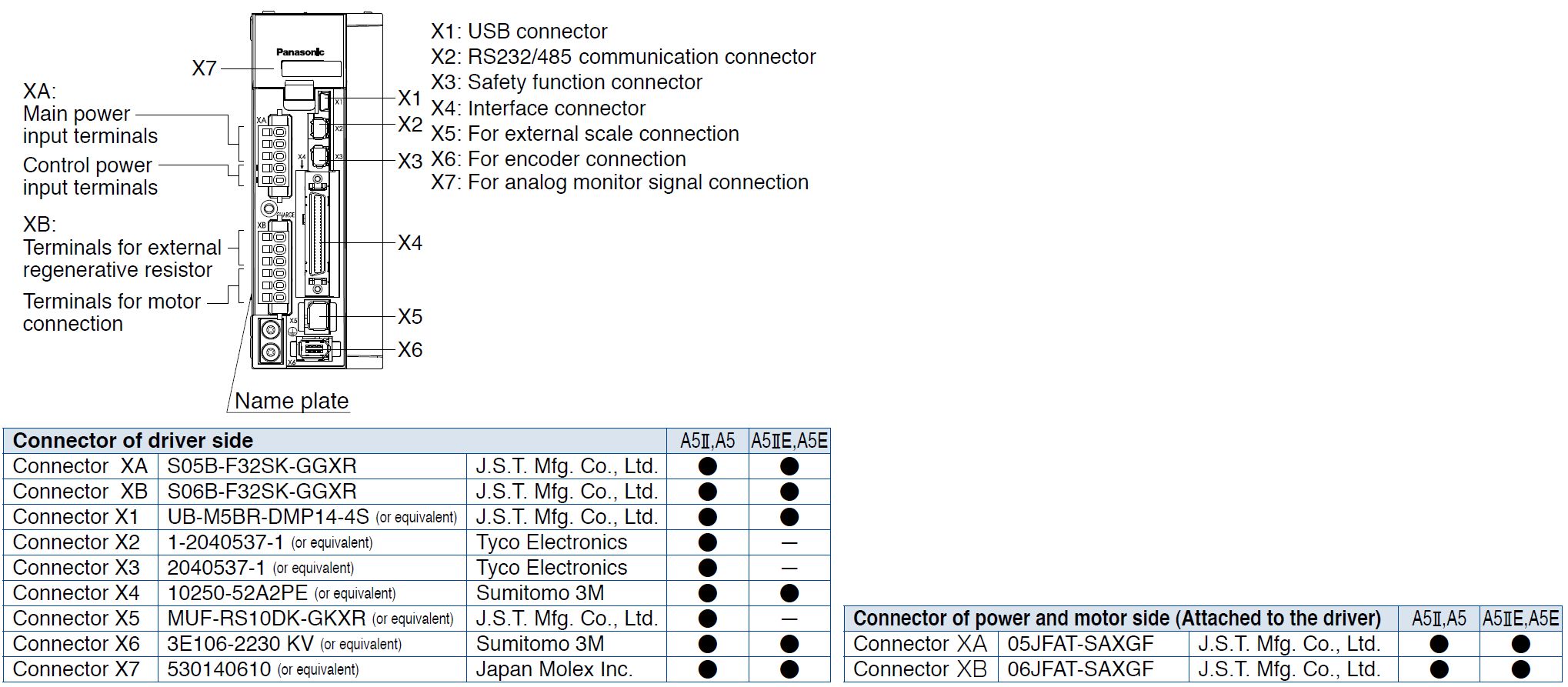

커넥터 사양
*The external demension shown is for A5II and A5 series. Please refer to the catalogue for detail demension
