SQ4-C11｜세이프티 누액 센서 [카테고리4 PLe SIL3] SQ4

다운로드

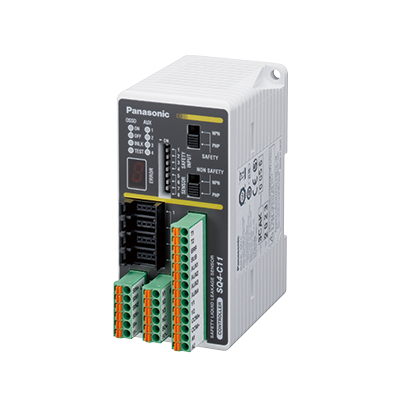

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

SQ4-C11

형번

SQ4-C11

상품

세이프티 누액 센서 [제어 카테고리4 PLe SIL3]

상세

컨트롤러

상품명

 세이프티 누액 센서 [카테고리4 PLe SIL3] SQ4

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번SQ4-C11
형번SQ4-C11
전체 제품 상세 정보컨트롤러
품명세이프티 누액 센서 [제어 카테고리4 PLe SIL3]
적합규격:국제 규격ISO 13849-1 (카테고리4, PLe) , IEC 61508-1~3 (SIL3)
적합규격:일본JIS B 9705-1 (카테고리4) , JIS C 0508-1~3 (SIL3)
적합규격:유럽EN 55011 Class A, EN 61000-6-2, EN 50178, EN ISO 13849-1 (카테고리4, PLe) , EN 61508-1~3 (SIL3)
(주) 기계 지령에 관해서는 제3자 인증 기관 TÜV SÜD에 의한 형식 인증을 취득했습니다.
적합규격:북미ANSI/UL 508、CAN/CSA C22.2 No.14
(주) 미국/캐나다 규격은 제3자 인증 기관 TÜV SÜD에 의한 cTÜVus 마크를 취득했습니다.
적합규격:한국S1-G-1, S2-W-5, KS C IEC 60947-5-2
적합규격:SEMISEMI-S2-0310a 준거
전원 전압24V DC+10-15 %　리플 P-P10% 이하
소비전류200mA 이하
제어 출력(OSSD1, OSSD2)PNP 트랜지스터･오픈 컬렉터 / NPN 트랜지스터･오픈 컬렉터 (변환식)

・최대 유출 전류 : 200mA
・인가 전압 : 전원 전압과 동일 (제어 출력-+V간)
・잔류 전압 : 2.5V 이하 (유출 전류 200mA에서)

・최대 유입 전류 : 200mA
・인가 전압 : 전원 전압과 동일 (제어 출력-0V간)
・잔류 전압 : 2.0V 이하 (유입 전류 200mA에서)
제어 출력(OSSD1, OSSD2):응답 시간20ms 이하(센서 응답 시간 불포함)
제어 출력(OSSD1, OSSD2):동작 모드(출력 동작)정상 시 및 초기 검지 시 : ON, 누액 검지 시 및 설치 이상 시 : OFF
제어 출력(OSSD1, OSSD2):보호 회로(단락 보호)장비
센서 모니터 출력(AUX1/2/3/4, 비안전 출력)PNP 트랜지스터･오픈 컬렉터 / NPN 트랜지스터･오픈 컬렉터 (변환식)

・최대 유출 전류 : 60mA
・인가 전압 : 전원 전압과 동일 (센서 모니터 출력-+V간)
・잔류 전압 : 2.5V 이하 (유출 전류 60mA에서)

・최대 유입 전류 : 60mA
・인가 전압 : 전원 전압과 동일 (센서 모니터 출력-0V간)
・잔류 전압 : 2.0V 이하 (유입 전류 60mA에서)
센서 모니터 출력(AUX1/2/3/4, 비안전 출력):응답 시간100ms 이하 (센서 응답 시간 불포함)
센서 모니터 출력(AUX1/2/3/4, 비안전 출력):동작 모드(출력 동작)정상 시 : ON, 초기 검지 시 또는 누액 검지 시 : OFF
센서 모니터 출력(AUX1/2/3/4, 비안전 출력):보호 회로(단락 보호)장비
로크아웃 출력로크아웃 시 OFF (정격 : 모니터 출력과 동일)
보조 출력제어 출력1/2 (OSSD1/2)의 부논리 출력 (정격 : 센서 모니터 출력과 동일)
[제어 출력1/2 (OSSD1/2) OFF 시 보조 출력 ON]
기능인터록 기능 / 로그아웃 해제 기능 / 테스트 입력 기능 / 외부 디바이스 모니터 기능 / 안전 입력 기능 / 제어 출력 극성 선택 기능 / 비안전 출력 극성 선택 기능 / 센서 연력 대수 설정 기능
보호 구조IP20 (IEC) (반드시 보호 구조 IP54 이상의 제어반 내에 설치할 것)
사용 주위 온도-10～+55℃ (단, 결로 및 결빙되지 않을 것) , 보관 시 : -20～+70℃
사용 주위 습도35～85%RH, 보관 시 : 35～85%RH
PFHPNP 출력 선택 시 : 1.89×10-9(세이프티 누액 센서 4대 연결 시)
NPN 출력 선택 시 : 1.80×10-9(세이프티 누액 센서 4대 연결 시)
MTTFDPNP 출력 선택 시 : 511년(세이프티 누액 센서 4대 연결 시)
NPN 출력 선택 시 : 532년(세이프티 누액 센서 4대 연결 시)
재질본체 케이스 : PC/ABS (합금)
질량본체 질량 : 약 170g, 포장 질량 : 약 440g
