SQ4-A22-P｜세이프티 누액 센서 [카테고리4 PLe SIL3] SQ4

다운로드

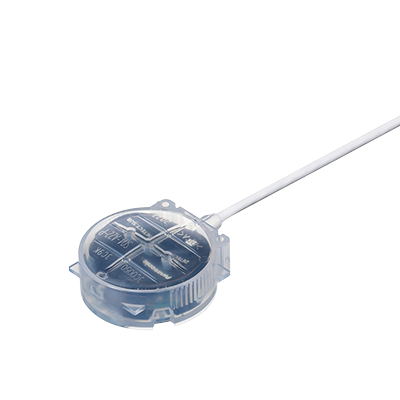

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

SQ4-A22-P

형번

SQ4-A22-P

상품

세이프티 누액 센서 [제어 카테고리4 PLe SIL3]

상세

센서[약액용]

상품명

 세이프티 누액 센서 [카테고리4 PLe SIL3] SQ4

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번SQ4-A22-P
형번SQ4-A22-P
품명세이프티 누액 센서 [제어 카테고리4 PLe SIL3]
전체 제품 상세 정보센서[약액용]
검출 물체황산, 염산, 인산, 암모니아, 플로리너트 (주2) ,갈덴®(주2), 불산 등의 액체(주3)
(주1) : 고점도 액체는 안정적으로 검출할 수 없는 경우가 있습니다.
(주2) : 플로리너트는 3M, 갈덴은 Solvay Solexis사의 상표입니다.
(주3) : 위의 액체는 대표 예입니다. 액체의 농도에 따라 검출 불가능한 경우가 있습니다. 사용 전에 검지 액체 및 센서 설치 조건을 확인해 주십시오.
전원 전압12 ～24V DC±10%　리플 P-P10% 이하
소비전류30mA 이하
검지 출력:(누액 검지)PNP 트랜지스터･오픈 컬렉터
・최대 유출 전류 : 50mA
・인가 전압 : 전원 전압과 동일 (검지 출력-+V간)
・잔류 전압 : 2.5V 이하 (유출 전류 50mA에서)
검지 출력:(누액 검지):응답 시간10ms 이하
검지 출력:(누액 검지):출력 동작정상 시 및 초기 검지 시 : ON, 누액 검지 시 및 설치 이상 시 : OFF
검지 출력:(누액 검지):단락 보호장비
초기 검지 출력(초기 누액, 비안전 출력)PNP 트랜지스터･오픈 컬렉터
・최대 유출 전류 : 50mA
・인가 전압 : 전원 전압과 동일 (검지 보조 출력-+V간)
・잔류 전압 : 2.5V 이하 (유출 전류 50mA에서)
초기 검지 출력(초기 누액, 비안전 출력):응답 시간50ms 이하
초기 검지 출력(초기 누액, 비안전 출력):출력 동작정상 시 : ON, 초기 검지 시 및 누액 검지 시 : OFF
초기 검지 출력(초기 누액, 비안전 출력):단락 보호장비
보호 구조IP65 / IP67 (IEC)
사용 주위 온도-10～+55℃ (단, 결로 및 결빙되지 않을 것) (주) , 보관 시 : -10～+55℃
(주): 검출하는 액체의 온도도 사용 주위 온도 범위 내로 설정해 주십시오.
사용 주위 습도35～85%RH, 보관 시 : 35～85%RH
투광 소자적외 LED (변조식)
재질본체 케이스 : PFA
케이블0.1mm2 4심 PFA캡 타이어 케이블 2m 부속
질량본체 질량 : 약 45g, 포장 질량 : 약 110g
