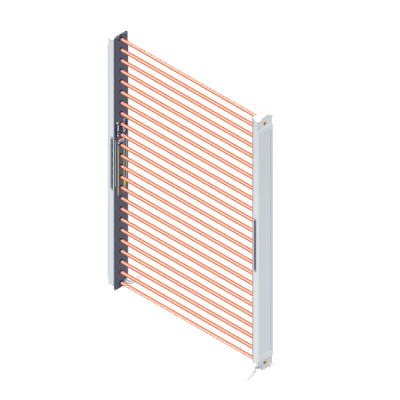

SF4C-H24｜초박형 세이프티 라이트 커튼 [Type 4 PLe SIL3] SF4C

다운로드

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

SF4C-H24

형번

SF4C-H24

상품

초박형 세이프티 라이트 커튼 [Type4 PLe SIL3]

상세

최소 검출 물체 ø25mm (20mm Pitch) [케이블 타입]

상품명

 초박형 세이프티 라이트 커튼 [Type 4 PLe SIL3] SF4C

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번SF4C-H24
형번SF4C-H24
전체 제품 상세 정보최소 검출 물체 ø25mm (20mm Pitch) [케이블 타입]
품명초박형 세이프티 라이트 커튼 [Type4 PLe SIL3]
광축 수24
검출 폭(방호 높이)480mm
소비전류:대형 어플리케이션 표시등 소등 시투광기 : 75mA 이하
수광기 : 95mA 이하
소비전류:대형 어플리케이션 표시등 점등 시 투광기 : 120mA 이하
수광기 : 145mA 이하
PFH1.72 × 10-9
MTTFD299년
본체 질량(투 · 수광기 합계) 약 850g
적합규격:국제 규격IEC 61496-1/2(타입4), ISO 13849-1(카테고리4, PLe), IEC 61508-1～3(SIL3)
적합규격:일본JIS B 9704-1/2(타입4), JIS B 9705-1(카테고리4), JIS C 0508-1～3(SIL3)
적합규격:유럽EN 61496-1(타입4), EN ISO 13849-1(카테고리4, PLe), EN 61508-1~3(SIL3), EN 55011, EN 50178, EN 61000-6-2
(주) : 기계 지령은 제3자 인증 기관 TÜV SÜD에 의한 형식 인증을 취득했습니다.
적합규격:북미ANSI/UL 61496-1/2(타입4), ANSI/UL 508, UL 1998(클래스2), CAN/CSA 61496-1/2(타입4), CAN/CSA C22.2 No.14, OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1~B11.19, ANSI/RIA 15.06
(주) : 미국/캐나다 규격은 제3자 인증 기관 TÜV SÜD에 의한 CTÜVUS 마크를 취득했습니다.
적합 규제 및 인증CE 마킹(기계 지령, EMC 지령, RoHS 지령), UKCA 마킹(기계 규칙, EMC 규칙, RoHS 규칙), TÜV SÜD 인증, TÜV SÜD 인증(미국·캐나다), 한국 KCs 마크
(주) : 한국 KCs 마크 대응 제품으로 사용하실 경우, 반드시 0V 접지(PNP 출력)로 사용하시기 바랍니다.
검출 거리(유효 거리)0.1～3m
(주) : 검출 거리는 투 · 수광기 설치 가능 범위를 나타냅니다.
광축 피치20mm
최소 검출 물체ø25mm의 불투명체
(주) : 플로팅 블랭킹 기능을 사용한 경우 최소 검출 물체의 크기가 변합니다.
유효 개구각검출 거리가 3m일 때 ±2.5° 이하(IEC 61496-2, ANSI/UL 61496-2에 따름)
전원 전압24V DC+10-15% 리플 P-P10% 이하
제어 출력(OSSD1, OSSD2)PNP 트랜지스터 · 오픈 컬렉터/NPN 트랜지스터 · 오픈 컬렉터(변환식)(주)
[PNP 출력 선택 시]
・최대 유출 전류 : 200mA
・인가 전압 : 전원 전압과 동일(제어 출력 -＋V 간)
・잔류 전압 : 2.5V 이하(유출 전류 200mA에서 케이블 길이 10m일 때)
・누설 전류 : 200μA 이하(전원 OFF 시를 포함)
・최대 부하 용량 : 1μF(무부하～최대 유출 전류까지)
・부하 배선 저항 : 3Ω 이하

[NPN 출력 선택 시]
・최대 유입 전류 : 200mA
・인가 전압 : 전원 전압과 동일(제어 출력 -0V 간)
・잔류 전압 : 2.5V 이하(유입 전류 200mA에서 케이블 길이 10m일 때)
・누설 전류 : 200μA 이하(전원 OFF 시를 포함)
・최대 부하 용량 : 1μF(무부하~최대 유입 전류까지)
・부하 배선 저항 : 3Ω 이하
(주) : 한국 KCs 마크 대응 제품으로 사용하실 경우, 반드시 0V 접지(PNP 출력)로 사용하시기 바랍니다.
제어 출력(OSSD1, OSSD2):동작 모드(출력 동작)전광축 입광 시 ON, 1광축 이상 차광 시 OFF(세이프티 라이트 커튼 내부 이상 시 및 동기 신호 이상 시에도 OFF가 됩니다)
(주) : 뮤팅 중에는 광축을 차광해도 OFF 되지 않습니다.
(주) : 블랭킹 기능이 유효한 경우 동작 모드가 바뀝니다.
제어 출력(OSSD1, OSSD2):보호 회로(단락 보호)장착
응답 시간OFF 응답 7ms 이하, ON 응답 90ms 이하
보조 출력(비안전 출력)PNP 트랜지스터 · 오픈 컬렉터/NPN 트랜지스터 · 오픈 컬렉터(변환식) (주)
[PNP 출력 선택 시]
・최대 유출 전류 : 100mA
・인가 전압 : 전원 전압과 동일(보조 출력 -＋V 간)
・잔류 전압 : 2.5V 이하(유출 전류 100mA에서 케이블 길이 10m일 때)

[NPN 출력 선택 시]
・최대 유입 전류 : 100mA
・인가 전압 : 전원 전압과 동일(보조 출력 -0V 간)
・잔류 전압 : 2.5V 이하(유입 전류 100mA에서 케이블 길이 10m일 때)
(주) : 한국 KCs 마크 대응 제품으로 사용하실 경우, 반드시 0V 접지(PNP 출력)로 사용하시기 바랍니다.
보조 출력(비안전 출력):동작 모드(출력 동작)제어 출력 ON 시 OFF, 제어 출력 OFF 시 ON [출하 시 설정. 핸디 컨트롤러 SFC-HC(별매)로 동작 모드 변경 가능]
보조 출력(비안전 출력):보호 회로(단락 보호)장착
기능ELCA 기능(자동 간섭 감소), 테스트 입력 기능, 인터록 기능[수동 리셋/자동 리셋(주)], 외부 장치 모니터 기능, 안전 입력 기능(안전용 접점), 뮤팅 기능, 오버라이드 기능, 대형 어플리케이션 표시등 기능
(주) : 배선에 따라 수동 리셋/자동 리셋의 변환이 가능합니다.
옵션 기능픽스 블랭킹 기능, 플로팅 블랭킹 기능, 보조 출력 전환 기능, 안전 입력 기능(안전용 센서), 대형 어플리케이션 표시등 설정 변경 기능, 인터록 설정 변경 기능, 외부 디바이스 모니터 설정 변경 기능, 뮤팅 설정 변경 기능, 오버라이드 설정 변경 기능, 프로텍트 기능
(주) : 옵션 기능을 사용하는 경우 핸디 컨트롤러 SFC-HC(별매)가 필요합니다.
오염도3
사용 표고2,000m 이하
(주) : 표고 0mm의 대기압 이상으로 가압한 환경에서 사용하거나 보관하지 마십시오.
내환경성:보호 구조IP67/IP65(IEC)
내환경성:사용 주위 온도-10～+55℃(단, 결로 및 결빙되지 않을 것)(주), 보관 시 : -25～+60℃
(주):대형 어플리케이션 표시등을 사용하는 경우, 사용 주위 온도 = +50°C를 상한으로 하고, 제어 출력(OSSD1, OSSD2)을 각 100mA 이하로 설정해 주십시오.
내환경성:사용 주위 습도30～85%RH, 보관 시 : 30～85%RH
내환경성:사용 주위 조도백열 램프 : 수광면 조도 5,000 lx 이하
내환경성:내전압AC 1,000V 1분간 충전부 전체 · 케이스 간
내환경성:절연 저항DC 500V 메가에서 20MΩ 이상 충전부 전체 · 케이스 간
내환경성:내진동내구 10～55Hz / 복진폭 0.75mm / XYZ 각 방향 2시간
내환경성:내충격내구 300m/s2(약 30G) / XYZ 각 방향 3회
투광 소자적외 LED(발광 피크 파장 : 855nm)
재질본체 케이스 : 폴리카보네이트 합금, 검출면 : 폴리카보네이트 합금
케이블0.15mm2 12심 내열 PVC 케이블 5m 포함
케이블 연장0.2mm2 이상의 케이블로 투･수광기 각 전체 길이 최대 30m까지
(주1) : 투광기 및 수광기의 케이블을 연장할 경우, 모든 케이블 길이(본체 케이블과 연결 케이블)의 합계가 실측으로 30m 이하 가 되도록 해 주십시오.
(주2) : 동기 ＋선(주황색) 및 동기－선(주황색/흑색)을 전용 케이블 이외의 선으로 연장할 경우 0.2mm2 이상의 실드 부착 트위스트 페어 케이블을 사용해 주십시오.
부속품MS-SFC-1(표준 설치 브래킷) : 1세트, SF4C-TR25(테스트 로드) : 1개
