기본 정보
간단 설정으로 네트워크(CC-Link / EtherCAT)상에서 다양한 원격 조작 가능
CE,UKCA를 취득했습니다.
 | CC-Link IE Field에 대응하는 통신 유닛 'SC-GU3-04'를 발매했습니다. |
특징
추적 기능
장치 시동 시의 센서 설정 상태를 파악 · 저장하여 장치 납입처에서의 오류를 신속하게 해결할 수 있습니다.
※FX-500/LS-500 시리즈를 포함하는 경우에는 최대 12대입니다.
설비의 리모트 감시
장비 · 라인 오류 시 네트워크를 통해 센서의 설정 상태를 확인할 수 있으므로 현장 작업자의 공수를 최소한으로 억제할 수 있습니다.
유지보수 작업 효율화
장치 출하 시의 설정 조건을 "설정 파일"로 저장하므로 센서 교환 시에도 오픈 네트워크를 통해 입력하는 것만으로 대응이 가능합니다. 교환 작업도 커넥터 연결 방식이므로 공구 없이 간단하게 할 수 있습니다.
이웃한 센서 앰프를 잘라내는 일 없이 간단하게 센서를 교환할 수 있습니다.
연결 커넥터 유닛의 레버를 누르면서 센서 앰프를 옆으로 밀면 설치, 분리할 수 있습니다. 이를 통해 유지보수성이 향상됩니다.
메모리 기능으로 간단 유지보수
연결된 디지털 센서의 설정을 SC-GU3 시리즈에 기억합니다. "설정 확장(EXT.)" 키를 누르면 설정 데이터를 송신해 원래 상태로 되돌릴 수 있습니다. 센서 교환 등의 유지보수 작업을 원활하게 할 수 있습니다. 또한, 전원 투입 시에 SC-GU3 시리즈에 저장되어 있는 설정과 디지털 센서의 설정을 자동으로 체크합니다. 설정이 다른 경우에는 메모리 기능 표시등(MEM.)이 점멸하며, 경보 신호를 송신하는 것도 가능하므로 설정이 변경된 채 장치가 가동되는 것을 방지할 수 있습니다.
예방 보전
센서의 입광량 및 압력값 등의 디지털값을 정기적으로 취득, 그래프화하므로 예방 보전이 가능합니다.
(예)화이버 센서의 오염 등으로 인한 광량 저하.
배선 · 시공 · 공간 절약
자국의 설치 공간을 삭감. 커넥터를 통해 연결 접속하므로 배선 공수를 줄일 수 있어 시공 시간을 단축할 수 있습니다.
빈 유닛 설정으로 공간 절약
데이터 제어를 명확하게 하기 위해 1byte(센서 입력: 8대분)마다 처리를 실행하고자 하는 경우나 향후 센서 추가가 예정되어 있는 경우 등에 빈 유닛(센서)을 설정할 수 있습니다. 또한 기존의 입 · 출력 유닛에서는 입출력 대수만큼 설치 공간이 필요했지만, SC-GU3 시리즈는 필요 최소한의 설치 공간으로 줄일 수 있습니다.
(예)16대를 8대씩 나누어 빈 유닛을 3대씩 만드는 경우.
남은 채널도 버려두지 않고 활용 가능
일반적인 범용 센서도 커넥터 입력 유닛 SC-A01, SC-A02, SC-E1, SC-E81, SC-E82에 연결해 SC-GU3 시리즈로 연결 접속할 수 있어 한층 배선을 절약할 수 있습니다.
※SC-A01, SC-A02는 아날로그 출력 타입 기기 연결도 가능합니다(1~5V/4~20mA).
공구 없이 연결 가능
센서 앰프의 설치는 원터치 설치 방식이 가능한 커넥터식이므로 연결에 공구가 필요하지 않습니다.
광통신 방식 채택으로 간편하게 설치 가능
엔드 유닛으로부터의 통신을 링크 케이블에서 광통신 방식으로 함으로써 설치 및 유지보수의 작업성이 향상됩니다.
패럴렐 출력 인출용 커넥터를 탑재
패럴렐 출력 인출용 커넥터를 탑재하고 있어 각 센서 앰프의 출력 신호를 실시간으로 인출할 수 있습니다.
케이블 인출 방향을 제품 왼쪽으로 집중
통신 유닛의 왼쪽에 케이블을 집중시켜 설치 공간을 효과적으로 이용할 수 있습니다.
SC-GU3-0□에 연결 가능한 기종
(일부 기종을 제외하고는 SC-71과 조합하여 사용해 주십시오.)
내부 디지털값의 통신이 가능한 센서군(광통신 대응 기종)
| 디지털 화이버 센서 | FX-501, FX-502, FX-301(2004년 6월 생산분 이후), FX-305 |
|---|---|
| 디지털 레이저 센서 | LS-501※, LS-403 |
| 디지털 압력 센서 | DPS-401, DPS-402 |
| 아날로그 입력 유닛 | SC-A01, SC-A02 |
※LS-501 대응 가능 버전 구분법은 '사용상의 주의' 페이지를 참조하십시오.
출력 정보(ON/OFF)만 통신이 가능한 센서군(광통신 비대응 기종)
(일부 기종을 제외하고, 연결 커넥터 유닛 SC-71과 조합하여 사용하십시오.)
| 화이버 센서 | FX-551, FX-301(2004년 5월 생산분 이전), FX-301(B/G/H), FX-301-HS |
|---|---|
| 매뉴얼 설정 화이버 센서 | FX-411, FX-412, FX-311(B/G) |
| 리크/리퀴드 화이버 전용 화이버 센서 | FX-301-F, FX-301-F7 |
| 레이저 센서 | LS-401 |
| 소형 근접 센서 | GA-311 |
| 커넥터 입력 증설 1ch 유닛 | SC-E1, SC-T1J |
| 커넥터 입력 증설 8ch 유닛 | SC-E81 |
| 커넥터 입력 증설 8ch 유닛 (입력 표시등 없음) | SC-E82 |
미쓰비시 전기 주식회사 제품 iQ Sensor Solution에 호환
CC-Link 통신 유닛 SC-GU3-01은 미쓰비시 전기 주식회사 제품 iQ Sensor Solution(이하 iQSS)에 호환됩니다.
미쓰비시 전기 주식회사 제품 MELSEC 시리즈를 대표하는 "iQSS" 호환 상품과 조합하여 사용할 수 있습니다.
※SC-GU3-01에 한하여 호환(2018년 9월 현재)
미쓰비시 전기 주식회사 엔지니어링 소프트웨어 iQ Works(GX Works)를 통해 SC-GU3-01 / SC-HG1-C 이하의 각종 디지털 센서를 조작할 수 있습니다.
iQ Works에서 CSP+를 읽어오면 아래와 같은 내용이 가능합니다.
※CSP+(씨에스피 플러스): CC-Link 패밀리 시스템 프로파일
- CC-Link의 구성 정보를 통해 SC-GU3-01에 연결된 기기 구성(센서 종류: 화이버, 압력 등, 연결 구성 및 대수)을 간단히 확인 가능
- 각 센서 고유의 파라미터 정보(읽기, 쓰기)를 목록으로 표시하여 취득 및 변경 가능
- 'CSP+'를 불러와 SC-GU3-01의 디바이스 할당 표시
※SC-GU3-01의 사양서 및 취급설명서 확인 작업이 크게 줄어듭니다.
※"간단 시동", "센서 모니터", "파라미터 읽기/쓰기", "백업 및 복구" 등이 가능합니다.
※미쓰비시 전기 주식회사 엔지니어링 소프트웨어 GX Works2 Ver. 1.492 이후 버전이 필요합니다.
※iQSS 대응 가능 버전 구분법은 '사용상의 주의' 페이지를 참조하십시오.
------------------------------ Tab2 showing ------------------------------
주문 가이드
통신 유닛
| 품명 | 형상 | 형식명 | 내용 |
|---|---|---|---|
| CC-Link IE Field 대응 통신 유닛 |
| SC-GU3-04 | 센서 앰프(NPN 출력 타입)의 출력 정보를 간단하게 CC-Link IE Field의 통신 정보로 변환할 수 있는 통신 유닛입니다. |
| CC-Link 대응 통신 유닛 |
| SC-GU3-01 | 센서 앰프(NPN 출력 타입)의 출력 정보를 간단하게 CC-Link의 통신 정보로 변환할 수 있는 통신 유닛입니다. |
| EtherCAT 대응 통신 유닛 |
| SC-GU3-03 | 센서 앰프(NPN 출력 타입)의 출력 정보를 간단하게 EtherCAT의 통신 정보로 변환할 수 있는 통신 유닛입니다. |
기타
| 품명 | 형상 | 형식명 | 내용 |
|---|---|---|---|
| 엔드 유닛 |
| SC-GU3-EU | 엔드 유닛을 사용하면, 광통신이 가능한 센서 앰프의 설정 변경 및 확인, 동작 상황 모니터링 등이 가능합니다. |
| 연결 커넥터 유닛 |
| SC-71 | 디지털 화이버 센서 FX-500/550/410/300/311 시리즈, 디지털 레이저 센서 LS-500/400 시리즈, 디지털 압력 센서 DPS-400 시리즈, SC-E1, SC-A01, SC-A02 등을 SC-GU3-0□에 접속하기 위한 연결 커넥터 유닛입니다. |
| e-CON 대응 1ch 입력 증설 유닛 |
| SC-E1 | NPN 출력 타입 또는 직류 2선식 센서를 포함하는 시판 기기(주1)를 연결할 수 있습니다. 전원 표시등 및 입력 신호 표시등(1ch) 부속. SC-GU3 시리즈와 조합하여 사용하는 경우는 SC-71과 조합하여 사용하십시오. |
| e-CON 대응 8ch 입력 증설 유닛 |
| SC-E81 | NPN 출력 타입의 기기 8점을 연결할 수 있습니다. 전원 표시등 및 입력 신호 표시등(8ch) 부속. |
| e-CON 대응 8ch 입력 증설 유닛 |
| SC-E82 | NPN 출력 타입의 기기 8점을 연결할 수 있습니다. 전원 표시등 부속(입력 신호 표시등 없음). |
| 아날로그 전압 입력 유닛 (1~5V) |
| SC-A01 | NPN 출력 타입의 기기 또는 아날로그 전압 출력 타입의 기기를 연결할 수 있습니다. SC-GU3 시리즈와 조합하여 사용하는 경우는 SC-71과 조합하여 사용하십시오. |
| 아날로그 전류 입력 유닛 (4~20mA) |
| SC-A02 | NPN 출력 타입의 기기 또는 아날로그 전류 출력 타입의 기기를 연결할 수 있습니다. SC-GU3 시리즈와 조합하여 사용하는 경우는 SC-71과 조합하여 사용하십시오. |
| 엔드 플레이트 |
| MS-DIN-E | SC-GU3-0□, 센서 앰프, 아날로그 입력 유닛, SC-GU3-EU, 증설 유닛 등을 DIN 레일상에서 연결한 후, 양쪽에서 끼워 넣듯이 고정합니다. 반드시 사용하십시오. |
(주1) : 연결 가능한 직류 2선식 입력 기기의 조건은 아래와 같습니다.
・OFF 시 누설 전류 1mA 이하, ON 시 오프셋 전압 3V 이하
・부하 전류 범위 내에 5～8mA 포함
시스템 구성
광통신을 사용하며 광통신 비대응 기종을 혼재하여 사용하는 경우, 광통신 비대응 기종을 SC-GU3-EU 뒤에 연결하십시오.
FX-500 시리즈 및 LS-501을 포함하는 경우는 최대 12대, 기타 센서 앰프는 최대 16대까지 연결 가능합니다.
------------------------------ Tab3 showing ------------------------------
옵션
SC-GU3-□용
| 품명 | 형상 | 형식명 | 내용 |
|---|---|---|---|
| 한쪽 커넥터 부착 케이블 |
| CN-M20-C2 | 패럴렐 출력 신호 추출을 위한 커넥터 부착 케이블입니다. |
(주1) : HG-T 시리즈 연결 시에는 사용할 수 없습니다.
------------------------------ Tab4 showing ------------------------------
사양
- CC-Link IE Field 대응 통신 유닛
- CC-Link 대응 통신 유닛
- DeviceNet 대응 통신 유닛
- EtherCAT 대응 통신 유닛
- 엔드 유닛
- 연결 커넥터 유닛
- e-CON 대응 1ch 입력 증설 유닛
- e-CON 대응 8ch 입력 증설 유닛
- e-CON 대응 8ch 입력 증설 유닛(입력 신호 표시등 없음)
- 아날로그 전압 입력 유닛/아날로그 전류 입력 유닛
CC-Link IE Field 대응 통신 유닛 SC-GU3-04
| 품명 | CC-Link IE Field 대응 통신 유닛 |
|---|---|
| 형식명 | SC-GU3-04 |
| 적합 규제 | CE 마킹(EMC 지령(주1), RoHS 지령), UKCA 마킹(EMC 규칙(주1), RoHS 규칙) |
| 적합 센서 유닛 | 연결 커넥터 유닛 SC-71(별매)을 연결할 수 있는 NPN 출력 타입의 센서 앰프 |
| 센서 앰프 최대 연결 대수 | SC-GU3-04 1대당 최대 16대 (단, FX-500/LS-500 시리즈를 포함하는 경우는 최대 12대) |
| 전원 전압 | 24V DC +10-15 리플 P-P 10% 이하 |
| 소비 전류 | 200mA 이하(연결 센서 앰프 제외) |
| 허용 통과 전류 | 2A 이하(주2) |
| 통신 방식 | CC-Link IE Field |
| 리모트국 분류 | 리모트 디바이스국 |
| 전송로 형식 | 라인형, 스타형(라인형과 스타형의 혼재도 가능), 링형 |
| 네트워크 No. 설정 | 1～239(10진수) [1～EF(16진수)] (0 및 240 이상은 에러)(주3) |
| 국번 설정 | 1～120(10진수)(0 및 121 이상은 에러) |
| 통신 속도 | 1Gbps |
| 최대 전송 거리 | 100m |
| 사용 주위 온도 | -10～+50℃(연결 대수 8～16대일 때：-10～+45℃) (단, 결로 및 결빙 없을 것), 보관 시：-20～+70℃ |
| 사용 주위 습도 | 35～85%RH, 보관 시：35～85%RH |
| 재질 | 본체 케이스：폴리카보네이트 |
| 질량 | 약 100g |
(주1) : EMC 지령 / EMC 규칙에 적합시키는 경우 Ethernet 케이블의 실드선을 반드시 상위 기기 측에서 접지해 주십시오. 본 제품에는 접지용 단자가 장착되어 있지 않습니다.
자세한 내용은 CC-Link 협회가 발행하는 'CC-Link IE 필드 네트워크 부설 매뉴얼'을 참조해 주십시오.
(주2) : 연결하는 센서 앰프 등의 소비 전류의 합계가 허용 통과 전류를 초과하지 않도록 주의해 주십시오.
(주3) : 본 제품의 네트워크 No. 설정은 16진수로 변환한 값을 설정해 주십시오.
CC-Link 대응 통신 유닛 SC-GU3-01
| 품명 | CC-Link 대응 통신 유닛 | ||||
|---|---|---|---|---|---|
| 형식명 | SC-GU3-01 | ||||
| 적합 규격 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) | ||||
| 적합 센서 유닛 | 연결 커넥터 유닛 SC-71(별매)을 연결할 수 있는 NPN 출력 타입 센서 앰프 | ||||
| 센서 앰프 최대 연결 대수 | SC-GU3-01 1대당 최대 16대 (FX-500/LS-500 시리즈를 포함하는 경우는 최대 12대) | ||||
| 전원 전압 | 24V DC +10-15 리플 P-P 10% 이하 | ||||
| 소비 전류 | 120mA 이하(연결 센서 앰프 제외) | ||||
| 허용 통과 전류 | 배선 절감 커넥터 2A(주1), 전원용 커넥터 6A(주2) | ||||
| 통신 방식 | CC-Link Ver.1.10 | ||||
| 점유 국 수 | 1국/4국 변환식 | ||||
| 통신 속도 | 10Mbps | 5Mbps | 2.5Mbps | 625kbps | 156kbps |
| 총 연장 거리 | 100m | 150m | 200m | 600m | 1,200m |
| 통신 케이블 | 지정 케이블(실드 부착 트위스트 페어 케이블)(주3) | ||||
| 국번 설정 | 1～64(0 및 65 이상은 에러) | ||||
| 리모트국 분류 | 리모트 디바이스국 | ||||
| 사용 주위 온도 | -10～+55℃(단, 결로 및 결빙 없을 것) 연결 대수 4～7대일 때：-10～+50℃, 연결 대수 8～16대일 때：-10～+45℃ 보관 시：-20～+70℃ | ||||
| 사용 주위 습도 | 35～85%RH, 보관 시：35～85%RH | ||||
| 재질 | 본체 케이스：폴리카보네이트 | ||||
| 질량 | 본체 질량: 약 80g, 포장 질량: 약 120g | ||||
(주1) : 연결하는 센서 앰프 등의 소비 전류의 합계가 허용 통과 전류를 초과하지 않도록 주의해 주십시오.
(주2) : 다른 기기에 전원을 공급하는 경우는 허용 통과 전류 이하가 되도록 설계해 주십시오.
(주3) : CC-Link 협회 인정 전용 케이블을 사용해 주십시오.
DeviceNet 대응 통신 유닛
| 항목 | SC-GU3-02 | ||
|---|---|---|---|
| 적합 규제 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) | ||
| 적합 센서 앰프 | 연결 커넥터 유닛 SC-71(별매)을 연결할 수 있는 NPN 출력 타입 센서 앰프 | ||
| 연결 대수 | SC-GU3-02 1대당 최대 16대(FX-500/LS500 시리즈를 포함하는 경우에는 최대 12대) | ||
| 전원 전압 | 11~25V DC 리플 P-P10% 이하 | ||
| 소비 전류 | 80mA 이하(24V 시) (연결 센서 앰프 제외) | ||
| 허용 통과 전류 | 배선 절약 커넥터 2A(주1) | ||
| 통신 방식 | DeviceNet 준거 | ||
| 통신 속도 | 500kbps | 250kbps | 125kbps |
| 총 연장 거리 | 100m(굵은 케이블) | 250m(굵은 케이블) | 500m(굵은 케이블) |
| 100m(얇은 케이블) | 100m(얇은 케이블) | 100m(얇은 케이블) | |
| 통신 케이블 | DeviceNet 사양 준거(주2) | ||
| 어드레스 설정 | 0~63(64 이상은 에러) | ||
| 대응 기능 | I/O 통신(Poll), Explicit 메시지 통신 | ||
| 사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것) (연결 대수 4~7대 시: -10~+50℃, 연결 대수 8~16대 시: -10~+45℃) 보관 시: -20~+70℃ | ||
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | ||
| 재질 | 본체 케이스: 폴리카보네이트 | ||
| 질량 | 본체 질량: 약 75g, 포장 질량: 약 120g | ||
(주1) : 연결하는 센서 앰프 등의 소비 전류의 합계가 허용 통과 전류를 초과하지 않도록 주의해 주십시오.
(주2) : DeviceNet 사양에 준거하는 DeviceNet 전용 케이블을 사용해 주십시오.
(주3) : EDS 파일 다운로드
EtherCAT 대응 통신 유닛
| 품명 | EtherCAT 대응 통신 유닛 |
|---|---|
| 형식명 | SC-GU3-03 |
| 적합 규제 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) |
| 적합 센서 앰프 | 연결 커넥터 유닛 SC-71(별매)을 연결할 수 있는 NPN 출력 타입 센서 앰프 |
| 연결 대수 | SC-GU3-03 1대당 최대 16대(FX-500/LS500 시리즈를 포함하는 경우에는 최대 12대) |
| 전원 전압 | 24V DC 10% 리플 P-P10% 이하 |
| 소비 전류 | 100mA 이하(연결 센서 앰프 제외) |
| 허용 통과 전류 | 배선 절약 커넥터 2A(주1) |
| 준거 규격 | IEEE802.3u |
| 통신 속도 | 100Mbps |
| 통신 케이블 | 카테고리 5e |
| 노드 간 거리 | 100m |
| 통신 포트 | RJ45×2 |
| EtherCAT 통신 사양 | 프로세스 데이터 통신, 사서함 통신 |
| 사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것) (연결 대수 4~7대 시: -10~+50℃, 연결 대수 8~16대 시: -10~+45℃) 보관 시: -20~+70℃ |
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
| 재질 | 본체 케이스: 폴리카보네이트 |
| 질량 | 본체 질량: 약 75g, 포장 질량: 약 120g |
EtherCAT은 독일 BECKHOFF사의 상표 또는 등록 상표입니다.
(주1) : 연결하는 센서 앰프 등의 소비 전류의 합계가 허용 통과 전류를 초과하지 않도록 주의해 주십시오.
(주2) : 2020년 5월 이후 생산분의 SC-GU3-03(제품 명판의 형식명 말미에 V2가 추가되어 있습니다: SC-GU3-02V2)에는 EtherCAT 규격인 Modular Device Profile(MDP) 규격(ETG.5001.1)에 대응하는 ESI 파일을 사용해 주십시오. 2020년 4월 이전 생산분의 SC-GU3-03에는 사용하실 수 없습니다.
ESI 파일 다운로드
엔드 유닛
| 항목 | SC-GU3-EU |
|---|---|
| 연결 대수 | 1대의 통신 유닛에 1대 |
| 전원 전압 | 11～25V DC 리플 P-P10% 이하 |
| 소비 전류 | 25mA 이하 |
| 전원 표시등 | 녹색 LED(통전 시 점등) |
| 사용 주위 온도 | -10～+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4～7대일 때：-10～+50℃, 앰프 연결 대수 8～16대일 때：-10～+45℃) 보관 시：-20～+70℃ |
| 사용 주위 습도 | 35～85%RH, 보관 시：35～85%RH |
| 재질 | 본체 케이스：폴리카보네이트 |
| 질량 | 본체 질량：약 20g, 포장 질량：약 20g |
연결 커넥터 유닛
| 항목 | SC-71 |
|---|---|
| 연결 대수 | 1대의 통신 유닛에 최대 16대 |
| 사용 주위 온도 | -10～+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4~7대일 때：-10～+50℃, 앰프 연결 대수 8~16대일 때：-10～+45℃) 보관 시：-20～+70℃ |
| 사용 주위 습도 | 35～85%RH, 보관 시：35～85%RH |
| 재질 | 본체 케이스：폴리카보네이트, 금속판：알루미늄 |
| 질량 | 본체 질량：약 10g, 포장 질량：약 25g |
e-CON 대응 1ch 입력 증설 유닛
| 형식명 | SC-E1 |
|---|---|
| 전원 전압 | 12~24V DC±10% |
| 소비 전류 | 20mA 이하(표시등 전체 점등 시) (주1) |
| 신호 점수 | 입력 1점 |
| 입력 | 연결 가능 기기: NPN 트랜지스터 • 오픈 컬렉터 출력 타입 [입력1] 및 직류 2선식 출력 타입 [입력2]의 센서(주2), 스위치 등의 기기 입력 기기용 공급 전류: 100mA 이하 입력 임피던스: [입력1] 약 17kΩ [입력2] 약 3.2kΩ |
| 출력 | NPN 트랜지스터 • 오픈 컬렉터 출력 ・최대 유입 전류: 50mA ・인가 전압: 30V DC 이하(출력 - 0V 간) ・잔류 전압: 1.5V 이하(유입 전류 50mA에서) |
| 전원 표시등 | 녹색 LED(통전 시 점등) |
| 입력 표시등 | 녹색 LED(입력 시 점등) |
| 사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것) (앰프 연결 대수 4~7대 시: -10~+50℃ 앰프 연결 대수 8~16대 시: -10~+45℃) 보관 시: -20~+70℃ |
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
| 재질 | 케이스부: 난연 PBT 커넥터부: 폴리에스터 |
| 질량 | 본체 질량: 약 15g, 포장 질량: 약 40g |
| 부속품 | 커넥터(e-CON): 1개 |
(주1) : 연결한 입력 기기의 소비 전류 및 입력 전류는 포함하지 않습니다.
(주2) : 연결 가능한 직류 2선식 입력 기기의 조건은 다음과 같습니다.
・OFF 시 누설 전류 1mA 이하, ON 시 오프셋 전류 3V 이하
・부하 전류 범위 내에 5～8mA를 포함
e-CON 대응 8ch 입력 증설 유닛
| 형식명 | SC-E81 |
|---|---|
| 전원 전압 | 12~24V DC±10% |
| 소비 전류 | 60mA이하(표시등 전체 점등 시) (주1) |
| 신호 점수 | 입력 8점(주2) |
| 입력 | 연결 가능 기기: NPN 트랜지스터 • 오픈 컬렉터 출력 타입의 센서, 스위치 등의 기기 입력 기기용 공급 전류: 800mA 이하(8점 합계) 입력 임피던스: 약 17kΩ |
| 출력 | NPN 트랜지스터 • 오픈 컬렉터 출력 ・최대 유입 전류: 50mA ・인가 전압: 30V DC 이하(출력 - 0V 간) ・잔류 전압: 1.5V 이하(유입 전류 50mA에서) |
| 전원 표시등 | 녹색 LED(통전 시 점등) |
| 입력 표시등 | 녹색 LED(8개) (각 채널 입력 시 점등) |
| 사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것) (앰프 연결 대수 4~7대 시: -10~+50℃ 앰프 연결 대수 8~9대 시: -10~+45℃) 보관 시: -20~+70℃ |
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
| 재질 | 케이스부: 폴리카보네이트 커넥터부: 폴리에스터 |
| 질량 | 본체 질량: 약 40g, 포장 질량: 약 85g |
(주1) : 연결한 입력 기기의 소비 전류 및 입력 전류는 포함하지 않습니다.
(주2) : 연결하는 입력 기기 대수에 관계 없이 8채널분의 신호를 점유합니다.
e-CON 대응 8ch 입력 증설 유닛(입력 신호 표시등 없음)
| 형식명 | SC-E82 |
|---|---|
| 전원 전압 | 5～24V DC±10% |
| 소비 전류 | 7mA 이하 |
| 신호 점수 | 8점(주1) |
| 입력 | 연결 가능 기기：NPN 트랜지스터・오픈 컬렉터 출력 타입의 센서, 스위치 등의 기기(주2) 입력 기기용 공급 전류：800mA 이하(8점 합계에서) |
| 전원 표시등 | 녹색 LED(통전 시 점등) |
| 사용 주위 온도 | -10～+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4～7대일 때： -10～+50℃ 앰프 연결 대수 8～9대일 때：-10～+45℃) 보관 시：-20～+70℃ |
| 사용 주위 습도 | 35～85%RH, 보관 시：35～85%RH |
| 재질 | 케이스부：폴리카보네이트 커넥터부：폴리에스터 |
| 질량 | 본체 질량：약 40g, 포장 질량：약 85g |
(주1) : 연결하는 기기의 대수에 관계 없이 8채널분의 신호를 점유합니다.
(주2) : SC-MIL과 조합하여 사용하는 경우는 직류 2선식 센서를 포함하는 시판 기기 및 출력으로서도 사용할 수 있습니다.
아날로그 전압 입력 유닛
아날로그 전류 입력 유닛
| 품명 | 아날로그 전압 입력 유닛 | 아날로그 전류 입력 유닛 |
|---|---|---|
| 형식명 | SC-A01 | SC-A02 |
| 전원 전압 | 12～24V DC±10% 리플 P-P 10% 이하 | 12～24V DC±10% 리플 P-P 10% 이하 |
| 소비 전류 | 25mA 이하(표시등 전체 점등, 24V 인가 시)(주1) | 25mA 이하(표시등 전체 점등, 24V 인가 시)(주1) |
| 아날로그 입력 | [전압] 1～5V DC(입력 임피던스：약 200kΩ) | [전류] 4～20mA DC(입력 임피던스：약 250kΩ) |
| 통신 데이터(주2) | 아날로그←→ 통신 데이터 ・통신 데이터：0～4,000digits(1～5V 범위 내에서) ・제로점：0digit 0.5%F.S. 이내 ・스팬：4,000digits 0.5%F.S. 이내 ・직선성：0.5%F.S. 이내 | 아날로그←→ 통신 데이터 ・통신 데이터：0～4,000digits(4～20mA 범위 내에서) ・제로점：0digit 0.5%F.S. 이내 ・스팬：4,000digits 0.5%F.S. 이내 ・직선성：0.5%F.S. 이내 |
| 입력 | 연결 가능 기기：NPN 트랜지스터・오픈 컬렉터 출력 타입 입력 기기용 공급 전류：100mA 이하 입력 임피던스：약 17kΩ 동작 전압：ON 전압 17V 이상(입력-+V 간, 24V 시) OFF 전압 4V 이하(입력-+V 간, 24V 시) | 연결 가능 기기：NPN 트랜지스터・오픈 컬렉터 출력 타입 입력 기기용 공급 전류：100mA 이하 입력 임피던스：약 17kΩ 동작 전압：ON 전압 17V 이상(입력-+V 간, 24V 시) OFF 전압 4V 이하(입력-+V 간, 24V 시) |
| 출력 | NPN 트랜지스터・오픈 컬렉터 최대 유입 전류：50mA 이하(유닛을 5대 이상 증설 시는 25mA) ・인가 전압：30V DC 이하(출력-0V 간) ・잔류 전압：1.5V 이하(유입 전류50mA에서) | NPN 트랜지스터・오픈 컬렉터 최대 유입 전류：50mA 이하(유닛을 5대 이상 증설 시는 25mA) ・인가 전압：30V DC 이하(출력-0V 간) ・잔류 전압：1.5V 이하(유입 전류50mA에서) |
| 전원 표시등 | 녹색 LED(통전 시 점등) | 녹색 LED(통전 시 점등) |
| 입력 표시등 | 녹색 LED(입력 시 점등) | 녹색 LED(입력 시 점등) |
| 사용 주위 온도 | -10～+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4～7대일 때：-10～+50℃ 앰프 연결 대수 8～16대일 때：-10～+45℃) 보관 시：-20～+70℃ | -10～+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4～7대일 때：-10～+50℃ 앰프 연결 대수 8～16대일 때：-10～+45℃) 보관 시：-20～+70℃ |
| 사용 주위 습도 | 35～85%RH, 보관 시：35～85%RH | 35～85%RH, 보관 시：35～85%RH |
| 재질 | 케이스부：난연 PBT 커넥터부：폴리에스터 | 케이스부：난연 PBT 커넥터부：폴리에스터 |
| 질량 | 본체 질량：약 15g, 포장 질량：약 40g | 본체 질량：약 15g, 포장 질량：약 40g |
| 부속품 | 커넥터(e-CON)：1개 | 커넥터(e-CON)：1개 |
(주1) : 연결한 입력 기기의 소비 전류 및 입력 전류는 포함하지 않습니다.
(주2) : 통신 데이터와 입력 전압의 관계는 아래 그림과 같습니다.
------------------------------ Tab5 showing ------------------------------
치수도
- 단위mm
SC-GU3-04
CC-Link IE Field 대응 통신 유닛
SC-GU3-01
CC-Link 대응 통신 유닛
SC-GU3-02
DeviceNet 대응 통신 유닛
SC-GU3-03
EtherCAT 대응 통신 유닛
동작 모드 설정 스위치 커버 · 출력 신호용 커넥터 커버를 벗겼을 때
SC-GU3-EU
엔드 유닛
SC-71
연결 커넥터 유닛
SC-E1
e-CON 대응 1ch 입력 증설 유닛
SC-E81
SC-E82
e-CON 대응 8ch 입력 증설 유닛
(주1) : SC-E82는 입력 표시등이 없습니다.
SC-A01
SC-A02
아날로그 입력 유닛
MS-DIN-E
엔드 플레이트
재질：폴리카보네이트
------------------------------ Tab6 showing ------------------------------
전용 소프트웨어
- SC-PC1
- CC-Link IE Field / CC-Link 대응 통신 유닛용 기능 블록
- CC-Link IE Field / CC-Link 대응 통신 유닛용 샘플 프로그램
- DeviceNet 대응 통신 유닛용 샘플 프로그램
미쓰비시 전기 주식회사 제품 EZSocket 호환 SC-GU3-04 / SC-GU3-01용 PC 설정 소프트웨어 SC-PC1
PC 설정 소프트웨어 SC-PC1는 MELSEC 시리즈를 통해 CC-Link에 연결된 SC-GU3-04 / SC-GU3-01(각종 센서 정보 포함)의 정보를 래더 없이 조작할 수 있습니다.
※SC-PC1 조작으로 통신 커맨드를 송수신합니다.
※iQ Works, CC-Link, CC-Link IE Field, iQ Sensor Solution, EZ Socket은 미쓰비시 전기 주식회사의 등록상표입니다.
연결 기기 목록
슬레이브 기기 목록 취득 가능
※타사 제품도 국 수는 표시됩니다.
연결 센서 정보 목록
SC-GU3-04 / SC-GU3-01에 연결된 센서 기본 정보 열람 가능. 설정 변경 가능
2종 그래프 표시
각각의 변화량 열람: 바 그래프 표시
이력, 트랜드 열람: 로그 그래프 표시
※로그 데이터는 CSV 출력 가능.
센서 설정값 추적 가능
SC-PC1에서는 센서 설정 정보를 읽어올 수 있습니다.
※읽어온 값은 CSV 형식으로 저장할 수 있습니다.
또한, SC-PC1상에 연결된 각종 센서와의 설정 내용을 조회할 수 있습니다.
장치 출하 시의 센서 설정 정보를 저장하거나, 트러블 발생 시의 센서 상태를 확인하고자 할 때 도움됩니다.
미쓰비시 주식회사 제품 엔지니어링 소프트웨어 GX Works3 대응
SC-GU3-04 / SC-GU3-01용 FB(기능 블록)
CC-Link IE Field / CC-Link 대응 통신 유닛 SC-GU3-04 / SC-GU3-01용 FB(기능 블록)가 준비되어 있습니다.
FB는 시퀀스 프로그램 안에서 반복 사용하는 래더 블록을 부품화(FB화)하여 시퀀스 프로그램 안에서 활용하기 위한 기능입니다. FB를 통해 고객은 효율적으로 프로그램을 개발할 수 있으며, 프로그래밍 실수를 절감하고 사용자 프로그램의 품질 향상 및 품질 균일화를 도모할 수 있습니다.
※FB는 미쓰비시 전기 주식회사 웹사이트 및 당사 웹사이트에서 다운로드할 수 있습니다.
・SC-GU3-01/SC-GU3-04 미쓰비시 전기 제품 MELSEC iQ-R 시리즈 시퀀스용 FB 라이브러리 다운로드
※접촉식 디지털 변위 센서 HG-S 시리즈 및 투과형 디지털 변위 센서 HG-T 시리즈의 CC-Link IE Field / CC-Link 대응 통신 유닛 SC-HG1-CEF / SC-HG1-C용 FB도 준비되어 있습니다.

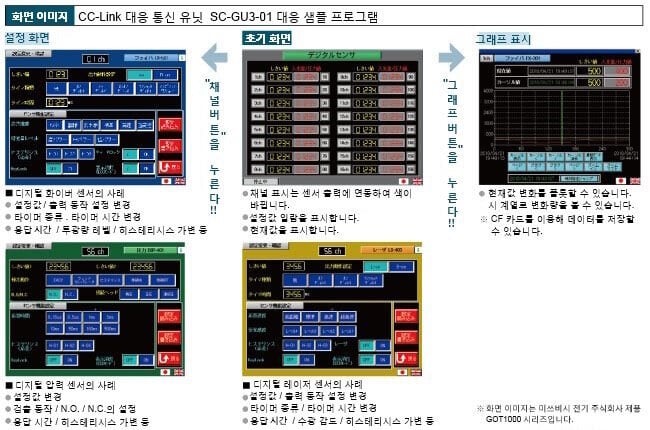

PLC 및 표시기에 사용하는 경우의 샘플 프로그램
오픈 네트워크를 통해 디지털 센서의 "입광량" 및 "압력값" 등 현재의 읽기값 모니터는 물론, 센서 설정을 변경하는 입력이 가능합니다.
샘플 프로그램(화면&래더)을 다운로드하면 기본적인 설정값 및 표시값 확인 방법 · 센서 앰프 기본 설정 등이 포함되어 있으므로 프로그램 개발이 용이해집니다. 샘플 프로그램은 일본어와 영어의 표시 전환이 가능합니다.
※CC-Link IE Field/CC-Link/DeviceNet으로 각종 센서의 현재값 및 설정 확인, 설정 변경이 가능한 통신용 커맨드가 공개되어 있습니다.
| 표시기 | 시퀀서 | 무료 다운로드 |
|---|---|---|
| 미쓰비시 전기 주식회사 제품 GOT1000 시리즈 | 미쓰비시 전기 주식회사 제품 MELSEC-Q 시리즈 MELSEC-L 시리즈 | 미쓰비시 전기 주식회사 및 당사 웹사이트 SC-GU3 관련 파일 다운로드 페이지에서 다운로드 가능 |
| 미쓰비시 전기 주식회사 제품 GOT2000 시리즈 | 미쓰비시 전기 주식회사 제품 MELSEC iQ-R 시리즈 | 당사 웹사이트 SC-GU3 관련 파일 다운로드 페이지에서 다운로드 가능 |
| 표시기 | 프로그래머블 컨트롤러 | 무료 다운로드 |
|---|---|---|
| 오므론 주식회사 제품 NS8 | 오므론 주식회사 제품 CJ1/CS1 시리즈 | 당사 Web 사이트 SC-GU3 관련 파일 다운로드 페이지에서 다운로드 가능 |
------------------------------ Tab7 showing ------------------------------
SC-GU3-03의 버전과 구분법
SC-GU3-03이 업그레이드되면서 명판 디자인이 아래와 같이 변경되었습니다.
| 외관 변경점 | 대응 상황 | |
|---|---|---|
| LS-500 시리즈 | EtherCAT 규격(ETG5001.1)의 Modular Device Profile 규격 | |
| 2014년 7월 이전 생산분 SC-GU3-03 뒤에 아무 것도 없음
| × | × |
| 2014년 8월 생산분부터 SC-GU3-03 뒤에 ':'(콜론) 있음
| ○ | × |
| 2020년 5월 생산분부터(주) SC-GU3-03 뒤에 'V2' 있음
| ○ | ○ |
(주) : 2020년 5월 이후 생산된 SC-GU3-03에는 EtherCAT 규격의 Modular Device Profile(MDP) 규격(ETG.5001.1)에 대응하는 ESI 파일을 사용해 주십시오.
2020년 4월 이전에 생산된 SC-GU3-03에는 사용할 수 없습니다.
ESI 파일은 웹사이트에서 다운로드할 수 있습니다.
※다운로드를 하려면 고객정보를 입력해야 합니다.
>>2020년 5월 이후 생산분에 대응하는 ESI 파일 다운로드
SC-GU3-01의 버전과 구분법
SC-GU3-01이 업그레이드되면서 명판 디자인이 아래와 같이 변경되었습니다.
| 외관 변경점 | 대응 상황 | |
|---|---|---|
| iQSS | LS-500 시리즈 | |
| 2012년 11월 이전 생산분 SC-GU3-01 뒤에 아무 것도 없음
| × | × |
| 2012년 12월 생산분부터 SC-GU3-01 뒤에 '.'(도트) 있음
| ○ | × |
| 2014년 2월 생산분부터 SC-GU3-01 뒤에 ':'(콜론) 있음
| ○ | ○ |
SC-GU3-02의 버전과 구분법
SC-GU3-02가 업그레이드되면서 명판 디자인이 아래와 같이 변경되었습니다.
| 외관 변경점 | 대응 상황 |
|---|---|
| LS-500 시리즈 | |
| 2014년 4월 이전 생산분 SC-GU3-02 뒤에 아무 것도 없음
| × |
| 2014년 5월 생산분부터 SC-GU3-02 뒤에 ':'(콜론) 있음
| ○ |
