초소형 레이저 라인 센서 HL-T1

  • 기본 정보

  • 용도

  • 주문 가이드

  • 옵션

  • 사양

  • 치수도

  • 회로・연결

  • 검출 특성

  • 사용상의 주의

------------------------------ Tab1 showing ------------------------------

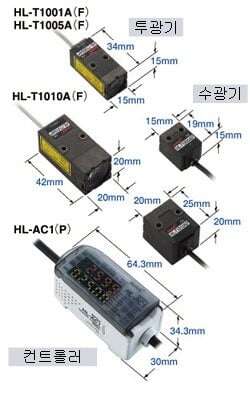

기본 정보

초소형 센서 헤드와 고기능을 추구한
인텔리전트 컨트롤러

FDA :HL-T□F만 해당

    기술·자료·견적

    ------------------------------ Tab2 showing ------------------------------

    용도

    칩 부품의 자세 확인

    칩 부품의 자세 확인

    리드 프레임의 착좌 불량 검출

    리드 프레임의 착좌 불량 검출

    웨이퍼 카세트 내의 웨이퍼 검출

    웨이퍼 카세트 내의 웨이퍼 검출

    ------------------------------ Tab3 showing ------------------------------

    주문 가이드

    센서 헤드

    종류형상검출 거리검출 폭최소 검출 물체적합 규격
    / 규칙
    형식명
    (주1)
    빔 지름
    ø1mm
    타입

    2mø1mm
    (검출 거리 500~2,000mm에서 ø1~ø2.5mm)
    ø8μm 불투명체
    (검출 거리 500~2,000mm에서 ø50μm 불투명체)
    IEC / EN / JIS / GB / KS HL-T1001A
    FDA / IEC / EN / JIS / GB HL-T1001F
    검출 폭
    5mm
    타입

    500mm5mmø0.05mm
    불투명체
    IEC / EN / JIS / GB / KSHL-T1005A
    FDA / IEC / EN / JIS / GBHL-T1005F
    검출 폭
    10mm
    타입

    500mm10mmø0.1mm
    불투명체
    IEC / EN / JIS / GB / KS HL-T1010A
    FDA / IEC / EN / JIS / GBHL-T1010F

    (주1) : 명판에 기재되어 있는 형식명에 "P" 기호가 있는 기종은 투광기, "D" 기호가 있는 기종은 수광기입니다.

    부속품을 별도로 구매하시는 경우

    MS-HLT1-1
    [HL-T1001A(F) / HL-T1005(F)용 센서 헤드 설치 브래킷](주1)

    M3(길이 20mm) 와셔 삽입 나사 2개 부속

    MS-LA3-1
    [HL-T1010A(F)용 센서 헤드 설치 브래킷](주1)

    M3(길이 25mm) 와셔 삽입 나사 2개 부속

    CN-HLT1-1
    (센서 헤드 · 컨트롤러 연결 케이블)

    (주1) : 투광기, 수광기 양쪽에 장착하는 경우 2세트가 필요합니다.

    컨트롤러

    종류형상형식명출력
    NPN 출력 타입

    HL-AC1NPN 트랜지스터
    오픈 컬렉터
    (판정 출력)
    전류 / 전압 출력
    (리니어 출력)
    PNP 출력 타입HL-AC1PPNP 트랜지스터
    오픈 컬렉터
    (판정 출력)
    전류 / 전압 출력
    (리니어 출력)

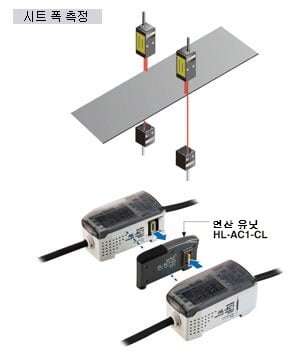

    연산 유닛

    형상형식명

    HL-AC1-CL

    ------------------------------ Tab4 showing ------------------------------

    옵션

    품명형식명내용
    사이드뷰
    어태치먼트
    HL-T1SV1(1개)HL-T1001A(F)/
    T1005A(F) 용
    광축을 직각으로 구부릴 수 있으므로 자유로운 설치가 가능합니다.
    HL-T1SV2(1개)HL-T1010A(F)용
    컨트롤러
    설치 브래킷
    MS-HLAC1-1컨트롤러를 나사 설치하는 경우에 사용합니다.
    연장 케이블HL-T1CCJ4길이 4m
    본체 질량
    약 162g
    센서 헤드 · 컨트롤러 연결 케이블과 컨트롤러 사이를 연장합니다.
    양쪽 커넥터 부착 캡타이어 케이블
    케이블 외경: ø5.2mm
    커넥터 최대 외경: ø15.5mm
    HL-T1CCJ8길이 8m
    본체 질량
    약 330g

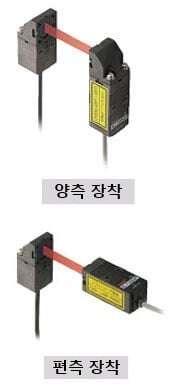

    사이드뷰 어태치먼트

    HL-T1SV1
    HL-T1SV2

    컨트롤러 설치 브래킷

    MS-HLAC1-1

    연장 케이블

    HL-T1CCJ4
    HL-T1CCJ8

    ------------------------------ Tab5 showing ------------------------------

    사양

    센서 헤드

    종류빔 지름 ø1mm 타입검출 폭 5mm 타입검출 폭 10mm 타입


    IEC/EN/JIS/GB/KS
    규격 적합 타입
    HL-T1001AHL-T1005AHL-T1010A
    FDA 규칙
    적합 타입
    HL-T1001FHL-T1005FHL-T1010F
    조합 컨트롤러HL-AC1, HL-AC1P
    검출 거리0~500mm500~2,000mm500mm
    검출 폭ø1mmø1~ø2.5mm5mm10mm
    최소 검출 물체ø8μm
    불투명체
    ø50μm
    불투명체
    ø0.05mm
    불투명체
    ø0.1mm
    불투명체
    반복 정밀도
    (반차광 상태에서)
    4μm(주2)-4μm(주2)
    리니어 출력
    분해능(주3)
    4μm(주2) (주4) 4μm(주2)
    투광 표시등녹색 LED(투광 시 점등)
    간섭 방지 기능2대까지 밀착 설치 가능(컨트롤러 간섭 방지 기능 사용 시)



    사용 주위 온도0~+50℃(단, 결로가 없을 것),
    보관 시: -25~+70℃
    사용 주위 습도35~85%RH,
    보관 시: 35~85%RH
    사용 주위 조도백열 램프: 수광면 조도 10,000lx 이하
    내전압AC 1,000V 1분간  충전부 전체 · 케이스 간
    절연 저항DC 250V 메가에서 100MΩ 이상  충전부 전체 · 케이스 간
    내진동내구 10~500Hz  복진폭 1.5mm  XYZ 각 방향 2시간
    내충격내구 300m/s2(약 30G)  XYZ 각 방향 3회



    IEC/EN/JIS/GB/KS
    규격 적합 타입
    적색 반도체 레이저  클래스1(IEC/EN/JIS/GB/KS)
    (변조식, 최대 출력: 0.2mW
    발광 피크 파장: 650nm)
    적색 반도체 레이저  클래스1(IEC/EN/JIS/GB/KS)
    (변조식, 최대 출력: 0.35mW
    발광 피크 파장: 650nm)
    FDA 규칙
    적합 타입
    적색 반도체 레이저  클래스II(FDA)
    (변조식, 최대 출력: 0.2mW
    발광 피크 파장: 650nm)
    (IEC/EN/JIS/GB: 클래스1)
    적색 반도체 레이저  클래스II(FDA)
    (변조식, 최대 출력: 0.35mW
    발광 피크 파장: 650nm)
    (IEC/EN/JIS/GB: 클래스1)
    재질본체 케이스: 폴리에틸렌이민, 케이스 커버: 폴리카보네이트, 전면 보호 커버: 유리
    케이블0.09mm2 3심 커넥터 부착 실드 케이블 0.5m 부속
    케이블 연장연장 케이블(별매)로 10m까지 연장 가능
    질량본체 질량: 투 · 수광기 각 약 15g본체 질량: 투광기 약 30g(수광기는 약 20g)
    부속품HL-T1□□□A/HL-T1□□□F 공통
    ・센서 헤드 컨트롤러 연결 케이블(CN-HLT1-1) ×1
    ・센서 헤드 설치 브래킷 세트(MS-HLT1-1 또는 MS-LA3-1) ×2
    ・중국어 설명 라벨 ×1
    ・광축 조정 씰 ×2
    ・취급설명서 ×1
    HL-T1□□□A 만 포함
    ・한국어 설명 라벨 ×1
    HL-T1□□□F 만 포함
    ・일본어/영어 설명 라벨, 개구 라벨, 경고 라벨, 보호 케이스 라벨 ×각 1

    (주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃ 입니다.

    (주2) : 평균 횟수 64회인 경우입니다.

    (주3) : 컨트롤러에 연결했을 때 리니어 출력의 변동 폭(±3σ)을 검출 폭으로 환산한 값입니다.

    (주4) : 검출 폭 ø1mm의 중심 근처를 최소 검출 물체가 차광했다고 상정했을 때 리니어 출력의 변동 폭(±3σ)을 검출 폭으로 환산한 값입니다.

    연산 유닛

    형식명HL-AC1-CL
    연결 컨트롤러HL-AC1, HL-AC1P
    소비 전류12mA 이하(컨트롤러에서 공급)
    연결 방식커넥터
    연결 표시등주황색 LED(컨트롤러 연결 시 점등)



    사용 주위 온도0~+50℃(단, 결로가 없을 것),
    보관 식: -15~+60℃
    사용 주위 습도35~85%RH, 보관 시: 35~85%RH
    내전압AC1,000V 1분간  충전부 전체 · 케이스 간
    절연 저항DC 500V 메가에서 100MΩ 이상  충전부 전체 · 케이스 간
    내진동내구 10~150Hz  복진폭 0.7mm  XYZ 각 방향 80분
    내충격내구 300m/s2(약 30G)  XYZ 각 방향 3회
    재질케이스: ABS, 표시부: 아크릴
    질량본체 질량: 약 50g

    (주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃ 입니다.

    컨트롤러

    2019년 7월 출하분부터 컨트롤러 HL-AC1(P)을 업그레이드했습니다.

    연산 유닛(HL-AC1-CL)을 사용하는 경우는 신/구 컨트롤러를 함께 사용할 수 없습니다.
    신/구 컨트롤러의 구별 방법은 "사용상의 주의"를 참조해 주십시오.

    >>사용상의 주의 페이지

    종류NPN 출력 타입PNP 출력 타입
    형식명HL-AC1HL-AC1P
    조합 센서 헤드HL-T1001A/T1001F, HL-T1005A/T1005F, HL-T1010A/T1010F
    전원 전압 / 소비 전류12~24V DC±10%  리플 P-P 10% 이하 / 190mA 이하(센서 헤드 연결 시)
    측정 주기150μs
    리니어 출력전류 / 전압 출력 전환식(주2)
    • 전류 출력 시: 4~20mA/F.S., 최대 부하 저항 300Ω
    • 전압 출력 시: ±4V/F.S., 출력 임피던스 100Ω
    (모니터 포커스 기능으로 ±5V, 0~5V 등으로도 설정 가능)
     온도 특성±0.2%F.S./℃(주3)
    설정 가능
    평균 횟수
    (주4)
    1 / 2 / 4 / 8 / 16 / 32 / 64 / 128 / 256 /
    512 / 1,024 / 2,048 / 4,096
    판정 출력
    (HIGH, PASS,
    LOW)
    NPN 트랜지스터  • 오픈 컬렉터
    • 최대 유입 전류: 50mA
    • 인가 전압: 30V DC 이하(판정 출력 -0V 간)
    • 잔류 전압: 1.2V 이하(유입 전류 50mA에서)
    PNP 트랜지스터  • 오픈 컬렉터
    • 최대 유출 전류: 50mA
    • 인가 전압: 30V DC 이하(판정 출력 -+V 간)
    • 잔류 전압: 2V 이하(유출 전류 50mA에서)
     출력 수HIGH / PASS / LOW  3치 출력
    출력 동작HIGH: 측정값 >HIGH 설정값에서 ON
    PASS: HIGH 설정값 ≧ 측정값 ≧ LOW 설정값에서 ON
    LOW: LOW 설정값 > 측정값에서 ON
    단락 보호장착
    레이저 OFF
    입력
    0V 연결: 레이저 투광 정지
    개방: 레이저 투광
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)
    +V 연결: 레이저 투광 정지
    개방: 레이저 투광
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)
    제로 리셋 입력0V 연결: 제로 리셋 동작
    개방: 제로 리셋 무효
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)
    +V 연결: 제로 리셋 동작
    개방: 제로 리셋 무효
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)
    타이밍 입력0V 연결: 유효
    개방: 무효
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)
    +V 연결: 유효
    개방: 무효
    • 인가 전압: 30V DC 이하(누출 전류0.1mA 이하)
    리셋 입력0V 연결: 유효
    개방: 무효
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)
    +V 연결: 유효
    개방: 무효
    • 인가 전압: 30V DC 이하(누출 전류 0.1mA 이하)


    레이저 점등(LD ON)녹색 LED
    (레이저 투광 시 점등)
    판정 출력HIGH: 주황색 LED(측정값 > HIGH 설정값에서 점등)
    PASS: 녹색 LED(HIGH 설정값 ≧ 측정값 ≧ LOW 설정값에서 점등)
    LOW: 황색 LED(LOW 설정값 > 측정값에서 점등)
    이네이블(ENABLE)녹색 LED
    (정상 동작 시 점등)
    제로 리셋(ZERO)녹색 LED
    (제로 리셋 기능 유효 시 점등)

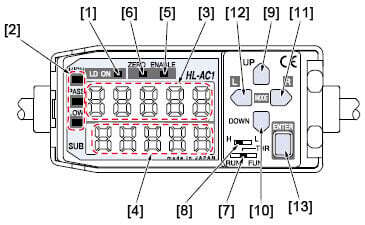

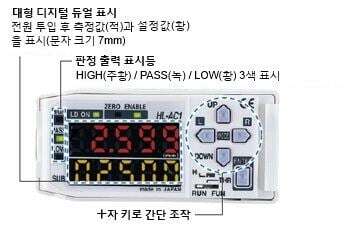

    메인 디지털 표시부5자리 적색 LED
    [RUN 모드: 측정값(mm) 또는 홀드 값을 표시, 리버스 모드: 표시 방향 반전]
    서브 디지털 표시부5자리 황색 LED
    [RUN 모드: 분해능 또는 수광량 표시, THR 모드: 설정값 표시, 리버스 모드: 표시 방향 반전]
    주요 기능・측정값 표시 ・설정값, 광량값 분해능 표시 ・기준 수광량 설정
    ・자동 스케일링 ・스케일링 ・표시 리버스
    ・표시 소등 모드 ・ECO 모드 ・표시 자릿수 변경 ・샘플 홀드
    ・피크 홀드 ・보텀 홀드 ・피크 to 피크 홀드
    ・애버리지 홀드 ・셀프 업 트리거 ・셀프 다운 트리거
    ・제로 리셋 ・이니셜 리셋 ・ON 딜레이 타이머 ・OFF 딜레이 타이머
    ・원샷 타이머 ・미분 ・이전값 비교 ・감도 선택

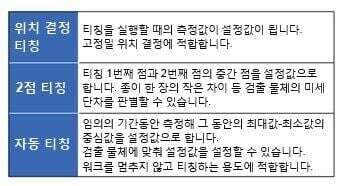

    ・설정값 다이렉트 설정 ・위치 결정 티칭 ・2점 티칭
    ・자동 티칭 ・히스 폭 가변 ・모니터 포커스
    ・리니어 출력 보정 기능 ・비측정 시 설정 ・(A-B)연산(주5) ・(A+B)연산(주5)
    ・두께 계측(주5) ・상호 간섭 방지(주5) ・레이저 열화 검지 ・잠금 기능
    ・제로 리셋 메모리



    사용 주위 온도0~+50℃(단, 결로가 없을 것),
    보관 시: -25~+65℃
    사용 주위 습도35~85%RH,
    보관 시: 35~85%RH
    내전압 / 절연 저항AC1,000V 1분간  충전부 전체 • 케이스 간 / DC500V 메가에서 20MΩ 이상  충전부 전체 • 케이스 간
    내진동 / 내충격내구 10~150Hz  복진폭 0.7mm  XYZ 각 방향 80분 / 내구 300m/s2(약 30G)  XYZ 각 방향 3회
    재질케이스: 폴리브티렌 테레프타레이트, 투명 커버: 폴리카보네이트
    입 · 출력
    케이블
    0.09mm2 10심 복합 케이블 2m 부속
    입 · 출력
    케이블
    연장
    0.09mm2 이상의 케이블로 전체 길이 10m까지 연장 가능(주6)
    질량본체 질량: 약 140g

    (주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃ 입니다.

    (주2) : 전류 / 전압 전환은 컨트롤러 바닥면에 있는 스위치로 할 수 있습니다.

    (주3) : 센서 헤드 연결 시의 대표 예입니다.

    (주4) : 판정 출력 및 리니어 출력의 응답 시간은 (측정 주기)×(설정 평균 횟수+1)로 계산합니다.

    (주5) : 연산 유닛이 필요합니다. 또한 소프트웨어 Ver.3 이상의 컨트롤러와 Ver.3 미만의 컨트롤러를 함께 사용할 수 없습니다.

    (주6) : 10m 이상 연장하는 경우에는 CE 마킹 대상에서 제외됩니다.

    • 본 제품은 JIS / IEC 규격의 클래스1 레이저 제품입니다. 위험하므로 레이저광을 렌즈 등의 관찰 광학계를 통해 보지 마십시오.

    ------------------------------ Tab6 showing ------------------------------

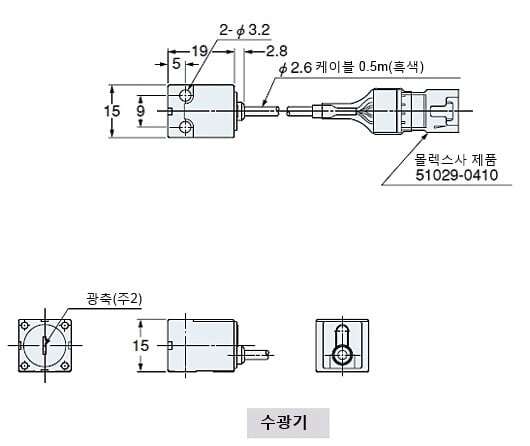

    치수도

    • 단위mm

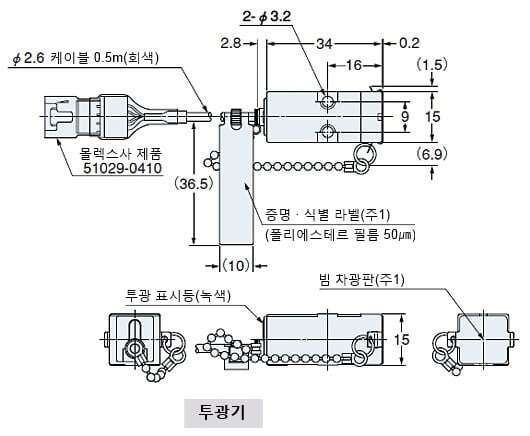

    HL-T1001A(F)
    HL-T1005A(F)

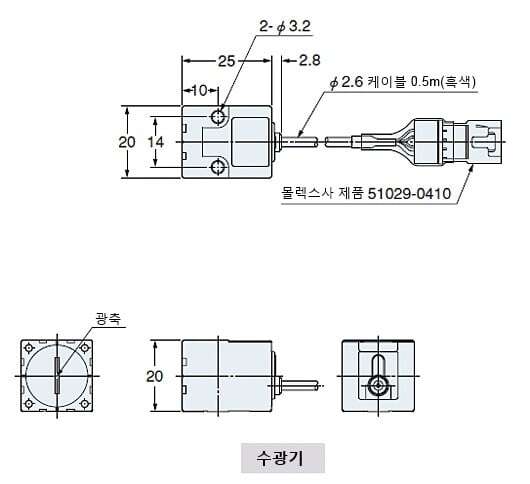

    센서 헤드

    HL-T1001A(F) HL-T1005A(F)

    HL-T1001A(F) HL-T1005A(F)

    (주1) : IEC/EN/JIS/GB/KS 규격 적합 타입에는 빔 차광판 및 증명 · 식별 라벨이 없습니다.

    (주2) : HL-T1001A(F)의 수광기에는 슬릿이 없습니다.

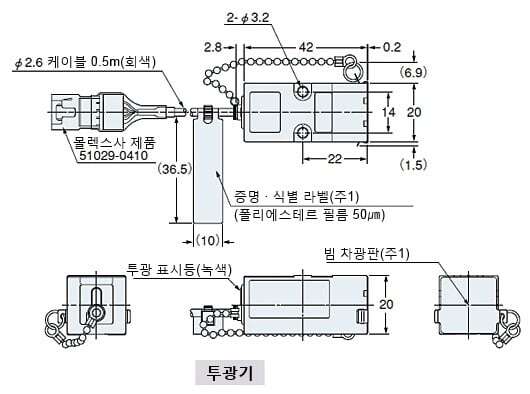

    HL-T1010A
    HL-T1010F

    센서 헤드

    HL-T1001A HL-T1001F

    HL-T1001A HL-T1001F

    (주1) : IEC/EN/JIS/GB/KS 규격 적합 타입에는 빔 차광판 및 증명 · 식별 라벨이 없습니다.

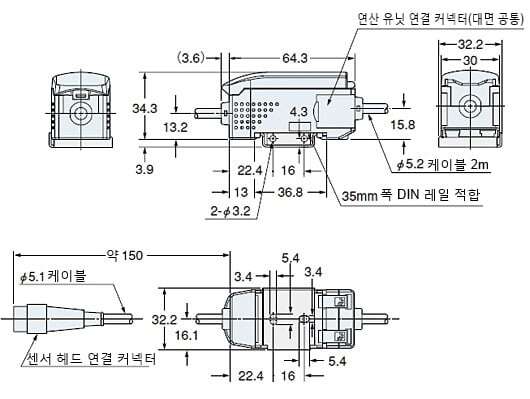

    HL-AC1
    HL-AC1P

    컨트롤러
    별매 설치 브래킷(MS-HLAC1-1) 장착도

    HL-AC1 HL-AC1P

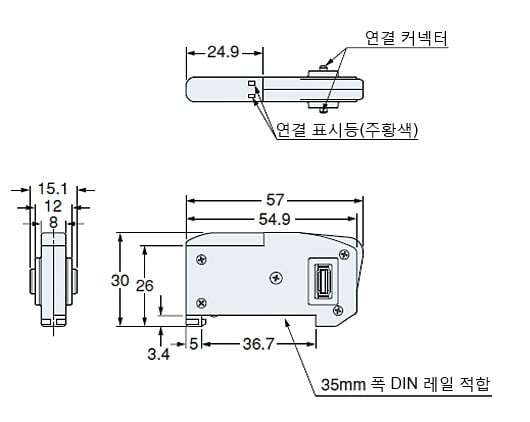

    HL-AC1-CL

    연산 유닛(별매)

    HL-AC1-CL

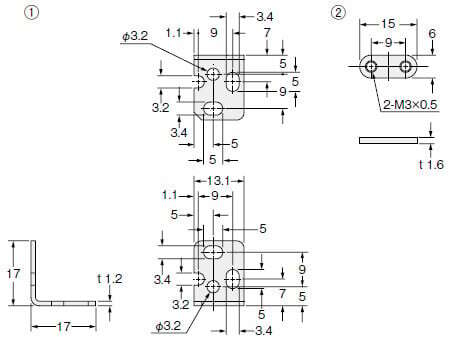

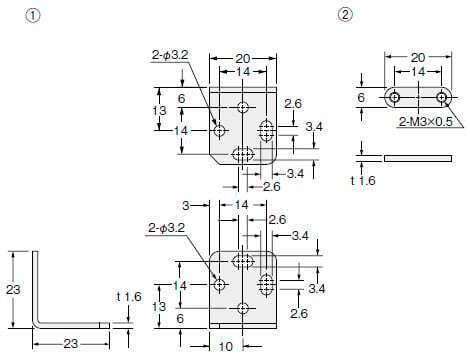

    MS-HLT1-1

    HL-T1001A(F) / HL-T1005A(F)용 센서 헤드 설치 브래킷[HL-T1001A(F) / HL-T1005A(F)에 부속]

    MS-HLT1-1

    재질: SPCC(유니크롬 도금)
    M3(길이 20mm) 와셔 삽입 나사 2개 부속

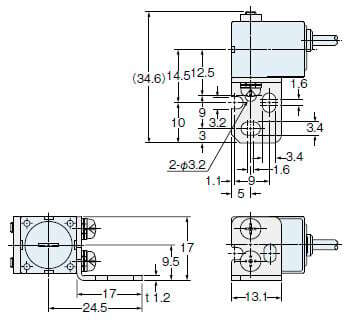

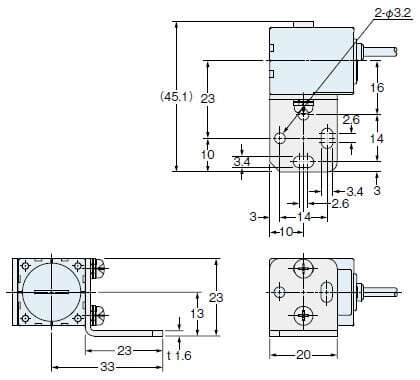

    장착도
    그림은 HL-T1005A의 수광기에 장착한 경우입니다.

    MS-HLT1-1

    MS-LA3-1

    HL-T1010A(F)용 센서 헤드 설치 브래킷[HL-T1010A(F)에 부속]

    MS-LA3-1

    재질: SPCC(유니크롬 도금) M3(길이 25mm) 와셔 삽입 나사 2개 부속

    장착도
    그림은 HL-T1010A의 수광기에 설치한 경우입니다.

    MS-LA3-1

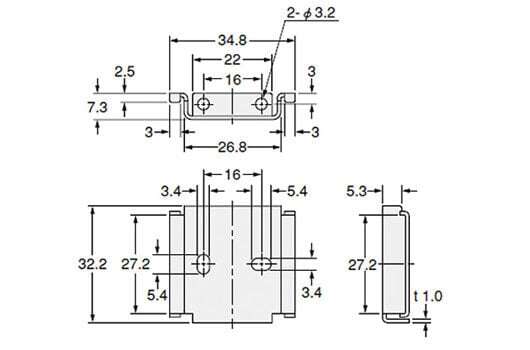

    MS-HLAC1-1

    컨트롤러 설치 브래킷(별매)

    MS-HLAC1-1

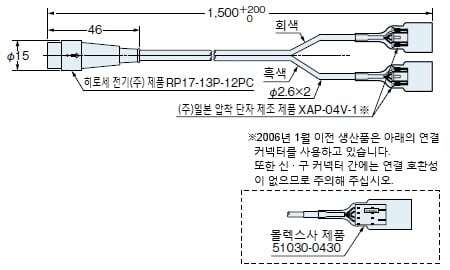

    CN-HLT1-1

    센서 헤드 · 컨트롤러 연결 케이블(센서 헤드에 부속)

    CN-HLT1-1

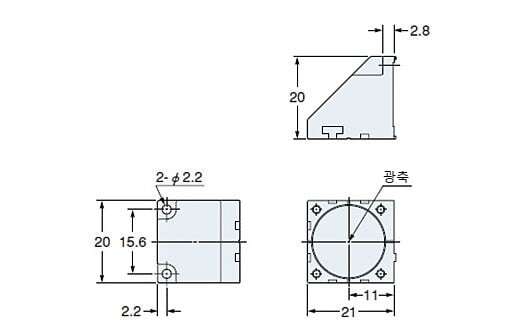

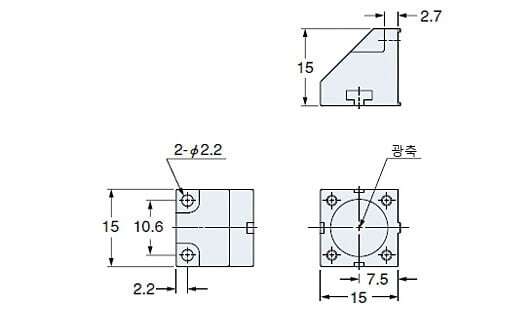

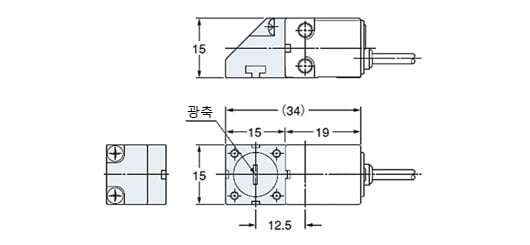

    HL-T1SV1

    HL-T1001A(F) / HL-T1005A(F)용 사이드 뷰 어태치먼트(별매)

    HL-T1SV1

    재질: 폴리에틸렌이민(케이스)
    유리(전면 커버)
    M2(길이 6mm) 와셔 삽입 나사 2개 부속

    장착도
    그림은 HL-T1005A의 수광기에 장착한 경우입니다.

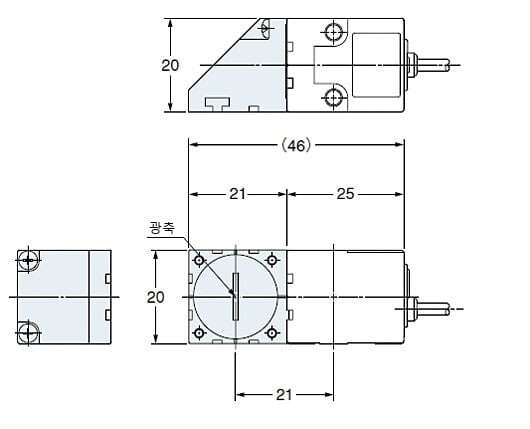

    HL-T1SV1

    HL-T1SV2

    HL-T1010A(F)용 사이드 뷰 어태치먼트(별매)

    HL-T1SV2

    재질: 폴리에틸렌이민(케이스)
    유리(전면 커버)
    M2(길이 6mm) 와셔 삽입 나사 2개 부속

    장착도
    그림은 HL-T1010A의 수광기에 장착한 경우입니다.

    HL-T1SV2

    ------------------------------ Tab7 showing ------------------------------

    회로・연결

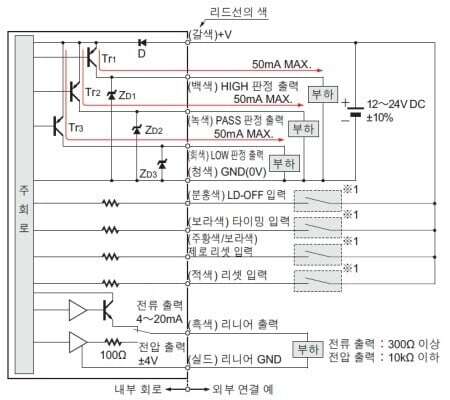

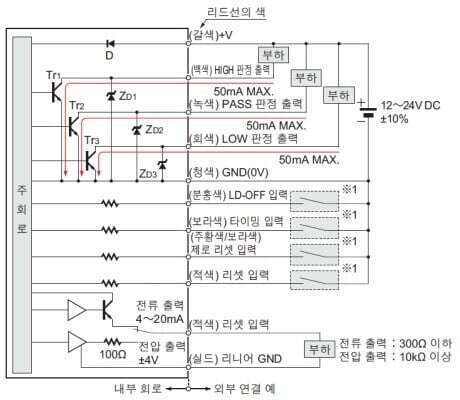

    HL-AC1

    NPN 출력 타입

    HL-AC1

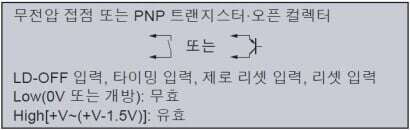

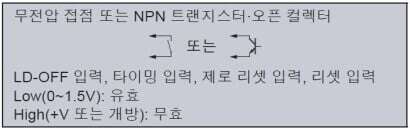

    ※ 1

    ※ 1

    HL-AC1P

    PNP 출력 타입

    HL-AC1P

    ※ 1

    ※ 1

    ------------------------------ Tab8 showing ------------------------------

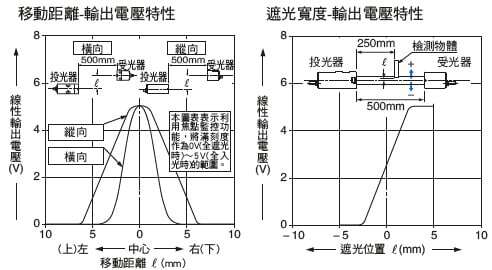

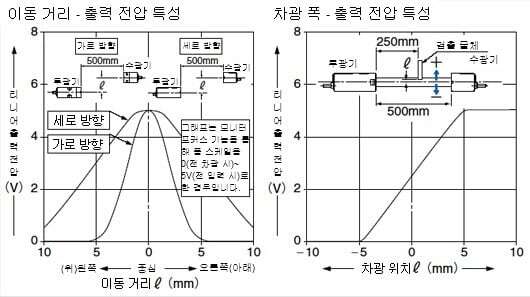

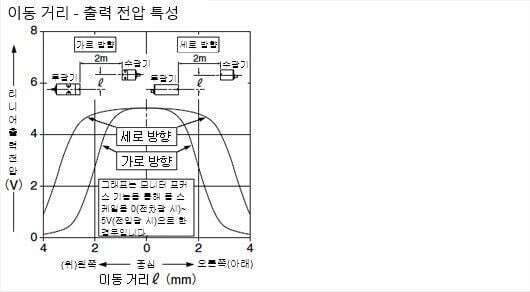

    검출 특성

    HL-T1001A
    HL-T1001F

    HL-T1001A HL-T1001F

    HL-T1005A
    HL-T1005F

    HL-T1010A
    HL-T1010F

    HL-T1010A HL-T1010F

    ------------------------------ Tab9 showing ------------------------------

    사용상의 주의

    • 본 제품은 인체 보호용 검출 장치로 사용하지 마십시오.
    • 인체 보호를 목적으로 하는 검출에는 OSHA, ANSI 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용해 주십시오.
    • 제품의 취급 설명서 및 사용자 매뉴얼에 규정된 이외의 순서로 제어 및 조정하는 경우 위험한 레이저 방사의 피폭을 초래할 수 있습니다.
    • 본 제품은 JIS/IEC/EN/GB/KS 규격의 클래스1 레이저 제품 및 FDA 규칙의 클래스Ⅱ 레이저 제품입니다.
    • 주변이 어두운 환경에서 빔 안을 연속으로 관찰하지 마십시오.
    • 망원 광학계 등 광학기기를 사용해 빔을 보지 마십시오.
    • 본 제품에는 아래와 같은 내용의 라벨이 부착되어 있습니다. 라벨의 내용에 따라 취급해 주십시오.
      (FDA 규칙 적합 타입에는 FDA 규칙에 근거한 라벨이 부착되어 있습니다.)



    레이저 제품의 안전 기준

    • 레이저 제품에 의해 사용자에게 장해가 발생하는 것을 미연에 방지하기 위해 IEC 규격, EN 규격, JIS 규격, GB 규격, KS 규격에서는 다음과 같은 기준을 제정했습니다.

      IEC : IEC 60825-1:2014
      EN : EN 60825-1:2014/A11:2021
      JIS : JIS C 6802:2014
      GB : GB 7247.1-2012
      KS : KS C IEC 60825-1:2014(HL-T1□□□A 만 해당)

    위 규격에 따라 HL-T 시리즈는 클래스1 레이저 제품에 해당합니다.

    JIS C 6802(IEC 60825-1)에 따른 클래스 분류

    클래스 분류개 요
    클래스1합리적으로 예측할 수 있는 운전 조건하에서 안전한 레이저.

    (주) : 예기치 못한 고장이 발생한 경우에는 위험한 방사가 발생할 가능성이 있으므로 안전에 주의하십시오.

    레이저광의 안전 방책

    • 레이저 제품을 안전하게 사용하기 위해 각 규격에서는 '레이저 제품의 안전 기준'을 규정하고 있습니다. 사용하시기 전에 내용을 확인해 주십시오.

    신/구 컨트롤러 구별 방법

    2019년 7월 출하분부터 컨트롤러 HL-AC1(P)을 업그레이드했습니다.

    • 연산 유닛(HL-AC1-CL)을 사용하는 경우는 신/구 컨트롤러를 함께 사용할 수 없습니다.
    • 버전에 따라 일부 기능이 다릅니다. 기능에 대한 자세한 내용은 신/구 컨트롤러 각각의 매뉴얼을 참조해 주십시오.
      >>매뉴얼 다운로드

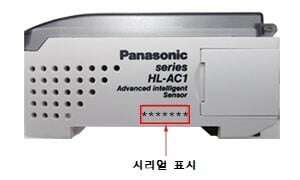

    ■컨트롤러 구별 방법
    본체 및 OS 라벨의 시리얼 표기가 다릅니다.

    구 컨트롤러
    (소프트웨어 Ver.2/Ver.1)
    신 컨트롤러
    (소프트웨어 Ver.3)
    시리얼 표시:0******(0부터 시작됩니다)시리얼 표시:9******(9부터 시작됩니다)

    기능 일람

    기 능개 요
    제로 리셋 기능제로 리셋을 실행하면 아래의 내용이 가능합니다.
    ・표시값을 “0”으로 합니다.
    ・표시 "0"일 때의 리니어 출력을 모니터 포커스한 2점의 중심 출력값으로 합니다.
     (초기상태에서는 전류 출력: 12mA, 전압 출력: 0V입니다.)
    오토 스케일 기능오토 스케일 기능은 메인 디지털 표시부에 수광량을 mm 단위로 표시할지 % 단위로 표시할지 선택하고, 또한 입광량을 표시할지 차광량을 표시할지 선택할 수 있는 기능입니다.
    기준 수광량으로 설정되어 있는 값을 기준으로 현재의 수광량(차광량)이 자동으로 스케일링되어 표시·출력됩니다.
    기준 수광량 설정 기능현재의 수광량을 기준 수광량으로 등록·기억하는 기능입니다. 전체 입광 시의 수광량은 입광량 100%의 풀 스케일(F. S.)이 됩니다.
    이 기능을 사용하면 표시 및 리니어 출력은 자동으로 풀 스케일(F.S.)로 설정됩니다.
    또한 전면 유리의 오염 등으로 인해 수광량이 변했을 때 수광량 보정에도 사용할 수 있습니다.
    스케일링 기능스케일링 기능이란 측정값에 대한 표시값을 임의로 변경하는 기능입니다.
    임의의 거리에서 자유롭게 표시값을 입력하고 변경할 수 있습니다.
    히스 폭 설정 기능히스테리시스값을 임의로 설정할 수 있습니다.

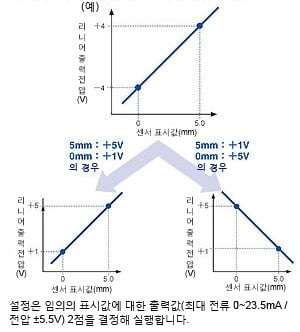

    모니터 포커스 기능표시값에 대한 리니어 출력의 범위와 기울기 등을 지정하는 기능입니다.
    임의의 표시값에 대한 출력값을 2점 결정하고 설정합니다.
    미분 기능측정값의 변화량을 출력값으로 하는 기능입니다.
    매수 카운트 등 측정값의 변화에 주목하는 측정에 사용합니다.
    표시 리버스 기능디지털 표시의 표시 방향을 선택하는 기능입니다.
    장치에 설치하는 방향에 맞춰 순방향/역방향을 선택할 수 있습니다.
    E C O 표시 기능디지털 표시를 어둡게 해서 소비 전력을 절약하는 기능입니다.
    표시 자릿수 제한 기능메인 디지털 표시부와 서브 디지털 표시부의 표시 자릿수를 제한하는 기능입니다. 제한된 경우에는 하위 자리부터 소등됩니다.
    제로 리셋 메모리 기능전원을 OFF했을 때 제로 리셋 레벨을 기억해 놓는 기능입니다.
    전원을 재투입했을 때에도 이전의 제로 리셋 레벨을 재현하려는 경우, 본 기능을 유효하게 합니다.
    본 기능을 유효하게 한 경우, 제로 리셋 레벨 데이터는 매회 EEPROM에 기록됩니다.
    키 잠금 기능컨트롤러상의 키 입력을 무효로 할 수 있습니다.
    한번 키 입력을 무효로 하면 해제할 때까지 키 입력을 전혀 인식하지 못합니다.
    실수로 설정을 변경하는 경우를 방지할 때 효과적입니다.

    연결

    • 본 제품은 센서 헤드와 컨트롤러를 조합하여 사양을 충족시키도록 제작되어 있습니다. 이외의 조합은 사양을 충족시키지 못할 뿐만 아니라 고장 등의 원인이 되므로 사용하지 마십시오.

    각부의 명칭과 기능

     명 칭기 능
    [1]레이저 점등 표시등
    (LD ON)
    (녹색 LED)
    센서 헤드가 레이저광을 방출할 때 점등.
    [2]판정 출력 표시등
    (HIGH/PASS/LOW)
    (주황색/녹색/황색 LED)
    HIGH:측정값>HIGH 설정값에서 주황색 점등.
    PASS:HIGH 설정값≧측정값≧LOW 설정값에서 녹색 점등.
    LOW:LOW 설정값>측정값에서 황색 점등.
    [3]메인 디지털 표시부
    (5자리 적색 LED)
    RUN 모드일 때 측정값(mm/%)을 표시합니다.
    홀드 측정 시에는 홀드값(mm/%)을 표시합니다.
    리버스 모드에서 상하 반대로 표시합니다.
    [4]서브 디지털 표시부
    (SUB)
    (5자리 황색 LED)
    RUN 모드일 때 수광량 또는 분해능을 표시합니다.
    THR 모드일 때는 각각의 설정값을 표시합니다.
    리버스 모드에서 상하 반대로 표시합니다.
    [5]이네이블 표시등
    (ENABLE)
    (녹색 LED)
    정상 동작 시 점등.
    이상 발생 시(전원 투입 시에 센서 헤드를 연결하지 않은 경우) 소등.
    [6]제로 리셋 표시등
    (ZERO)
    (녹색 LED)
    제로 리셋 기능이 유효한 경우에 점등됩니다.
    [7]모드 변환 스위치다음의 3가지 모드를 변환합니다.
    • RUN 모드:동작 모드
    • THR 모드:설정값 설정 모드
    • FUN 모드:각종 설정 모드
    [8]설정값 선택 스위치THR/RUN 모드일 때 설정할 설정값(HIGH/LOW)을 변환합니다.
    [9]UP 키

    • RUN 모드:타이밍 입력
    • THR 모드:설정값 변경(순방향)
    • FUN 모드:기능 설정값 변경(순방향)
    [10]DOWN 키

    • RUN 모드:3초 이상 눌러서 기준 수광량 설정 입력
    • THR 모드:설정값 변경(역방향)
    • FUN 모드:기능 설정값 변경(역방향)
    [11]RIGHT 키

    • RUN 모드:서브 디지털 표시부 내용 변경(순방향)
    • THR 모드:설정값 변경 자리 변경(순방향)
    • FUN 모드:설정 기능 선택(순방향)
    [12]LEFT 키

    • RUN 모드:서브 디지털 표시부 내용 변경(역방향)
    • THR 모드:설정값 변경 자리 변경(역방향)
    • FUN 모드:설정 기능 선택(역방향)
    [13]ENT 키

    • RUN모드: 1초 이상 누르면 제로 리셋 변경, RIGHT 키와 동시에
    3초 이상 누르면 제로 리셋 해제.
    • THR 모드: 설정값 점멸 시 설정값 결정(설정), 설정값 점등 시 티칭 실행
    • FUN 모드: 설정값 점멸 시 설정값 결정(설정), 설정 초기화 시 길게 눌러 초기화 실행

    기타

    • 본 제품은 공업 환경에서 사용할 목적으로 개발/제조된 제품입니다.
    • 실외에서 사용하지 마십시오.
    • 본 제품은 레이저광의 아날로그 양을 판정 출력합니다. 검출폭의 중심부와 주변부 및 투광기 측과 수광기 측에서는 빛의 강도에 편차가 있기 때문에 "표시값=실제 치수"가 되지 않으므로 주의해 주십시오. 표시되는 치수값은 기준으로 사용해 주십시오.
    • 측정 물체가 경면체 또는 투명체일 때, 정확하게 측정할 수 없는 경우가 있으므로 주의해 주십시오.
    • 본 제품은 절대로 분해하지 마십시오.
    • 전원 투입 시 과도적 상태에서는 사용을 피해 주십시오.

    MENU

    최근 확인한 상품

    최근 확인한 품번
