LP-M200｜3D 제어 FAYb 레이저 마커 LP-M(종료품)

다운로드

수주 종료

종료 시기 (JST)

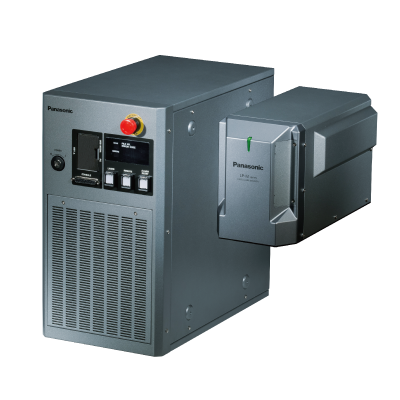

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

    품번

    LP-M200

    형번

    LP-M200

    상품

    3D 제어 FAYb 레이저 마커

    상품명

    		 3D 제어 FAYb 레이저 마커 LP-M(종료품)
    대체 상품
    대체 품번
    대체 형번
    비고

    상세 스펙

    항목내용
    품번LP-M200
    형번LP-M200
    품명3D 제어 FAYb 레이저 마커
    초점 거리(±가변폭)190±22mm
    마킹 범위120mmx120mm
    마킹 레이저Yb : 화이버 레이저 / λ=1,064nm / 클래스4 레이저 제품
    마킹 레이저:평균 출력16W±5%(펄스 발진)
    (주):제품 가공단에서의 출력입니다(설정 파워 100, 공장 출하 시).
    가이드 레이저 · 포인터적색 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 / 최대 출력 1mW 이하
    스캐닝 방식X, Y, Z 방향 / 3차원 스캐닝 방식
    스캔 속도최대 12,000mm/s
    문자 설정 (문자 크기 · 폭)0.1～120mm(0.001mm간격으로 설정)
    설정 범위(직선·프로포셔널·균등 배치):문자 간격0～120mm
    설정 범위(직선·프로포셔널·균등 배치):행 간격0～120mm
    설정 범위(부채꼴):반지름0～999.999mm(0.001mm 간격으로 설정)
    설정 범위(부채꼴):각도-180°～+180°(0.01° 간격으로 설정)
    설정 범위(부채꼴):행 간격 반지름0～120mm(0.001mm 간격으로 설정)
    로고 데이터VEC(주), DXF, BMP, HPGL, JPEG, AI, EPS
    (주):레이저 마커 본체에서 사용할 수 있는 파일 형식(로고 파일)입니다.
    마킹 모양직선, 프로포셔널, 균등 배치, 부채꼴
    문자 종류영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능)
    바코드CODE39, CODE128, ITF, NW-7, JAN/UPC, RSS-14(GS1 DataBar), RSS(GS1 DataBar)Limited, RSS(GS1 DataBar)Expanded
    2차원 코드QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주), 데이터 매트릭스, GS1 데이터 매트릭스
    (주):SQRC를 사용하려면 소프트웨어를 별도로 구입할 필요가 있습니다. 또한 본 기능은 일본 이외의 지역에서는 사용할 수 없습니다.
    입출력인풋 터미널, 아웃풋 터미널, I/O 커넥터
    인터페이스VGA 포트, USB 커넥터A, I/O 입출력, RS-232C, Ethernet, 인풋 아웃풋 터미널, INTERLOCK(주), 변위 센서
    (주):INTERLOCK의 1PIN-3PIN을 드라이 접점으로 연결해 주십시오. 또한 INTERLOCK1-2PIN과 INTERLOCK2-2PIN으로 내부 릴레이 접점 밀착 모니터가 가능합니다. 1PIN-3PIN이 클로즈 시, 2PIN-2PIN은 오픈이 됩니다.
    변위 센서 입력아날로그 전류 입력(4～20mA)
    냉각 방식헤드 : 자연 공냉
    컨트롤러 : 강제 공냉
    전원 전압90～132V AC 또는 180～264V AC, 50/60Hz(자동 변환)
    소비 전력390VA 이하(100V AC 시),
    510VA 이하(200V AC 시)
    레이저 게이트비장착
    사용 주위 온도컨트롤러&헤드 0～+40℃(단, 결로 및 결빙되지 않을 것)
    보관 주위 온도컨트롤러&헤드 -10～+60℃(단, 결로 및 결빙되지 않을 것)
    사용 주위 습도컨트롤러&헤드 35～85%RH(단, 결로 및 결빙되지 않을 것)
    보호 구조IP64
    (주):헤드부에서 전자 부품, 광학 부품이 배치되는 부분만 IP64가 됩니다.
    무게:헤드12kg
    무게:컨트롤러28kg
    PC 소프트웨어 대상 OS:Laser Marker UtilityMicrosoft Windows(R) 10 Professional(32 비트/64 비트) / 8 Professional(32 비트/64 비트) / 7 Professional(32 비트/64 비트) SP1/ Vista Business(32 비트) SP2/XP Professional(32 비트) SP3
    (주):Windows(R) 10 Professional, 8 Professional, 7 Professional, Vista Business, XP Professional은 미국 마이크로소프트사의 미국 및 기타 국가에서 통용되는 상표 또는 등록 상표입니다.
    PC 소프트웨어 대상 OS:NAVILINK-3D (별매)Microsoft Windows(R) 10 Professional(32 비트/64 비트) / 8 Professional(32 비트/64 비트) / 7 Professional(32 비트/64 비트) SP1/ Vista Business(32 비트) SP2/XP Professional(32 비트) SP3
    (주):Windows(R) 10 Professional, 8 Professional, 7 Professional, Vista Business, XP Professional은 미국 마이크로소프트사의 미국 및 기타 국가에서 통용되는 상표 또는 등록 상표입니다.
