사양
LP-M500
| 형식명 | LP-M500 | LP-M500-S | LP-M505 | LP-M505-S | |
|---|---|---|---|---|---|
| 초점 거리(±가변폭) | 190±22mm | 220±22mm | |||
| 마킹 범위 | 120mm×120mm | 220mm×220mm | |||
| 마킹 레이저 | Yb : 화이버 레이저 / λ=1,064nm / 클래스4 레이저 제품 | ||||
| 평균 출력※1 | 40W±5%(펄스 발진) | ||||
| 가이드 레이저 · 포인터 | 적색 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 / 최대 출력 1mW 이하 | ||||
| 스캐닝 방식 | X, Y, Z 방향 / 3차원 스캐닝 방식 | ||||
| 스캔 속도 | 최대 12,000mm/s | ||||
| 문자 설정 (문자 크기 · 폭) | 0.1~120mm (0.001mm간격으로 설정) | 0.1~220mm (0.001mm 간격으로 설정) | |||
| 설정 범위 (직선 · 프로포셔널 · 균등 배치) | 문자 간격 | 0~120mm | 0~220mm | ||
| 행 간격 | |||||
| 설정 범위 (부채꼴) | 반지름 | 0~999.999mm(0.001mm 간격으로 설정) | |||
| 각도 | -180°~+180°(0.01° 간격으로 설정) | ||||
| 행 간격 반지름 | 0~120mm (0.001mm 간격으로 설정) | 0~220mm (0.001mm 간격으로 설정) | |||
| 로고 데이터 | VEC※2, DXF, BMP, HPGL, JPEG, AI, EPS | ||||
| 마킹 모양 | 직선, 프로포셔널, 균등 배치, 부채꼴 | ||||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | ||||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN(EAN)/UPC, GS1 DataBar(GS1 DataBar Limited, GS1 DataBar Stacked 등), GS1 콤퍼지트 코드(GS1 DataBar Limited CC-A, GS1 DataBar Stacked CC-A, GS1-128 CC-A 등) | ||||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)※3, 데이터 매트릭스, GS1 데이터 매트릭스 | ||||
| 입출력 포트 | 인풋/아웃풋 터미널, I/O 커넥터, 인터록 커넥터, 변위 센서 입력 커넥터, 레이저 게이트 터미널(-S 타입만 해당) | ||||
| 시리얼 통신 인터페이스 | EIA-RS-232C, Ethernet | ||||
| 변위 센서 입력 | 아날로그 전류 입력(4~20mA) | ||||
| 냉각 방식 | 헤드 : 자연 공냉, 컨트롤러 : 강제 공냉 | ||||
| 전원 전압 | 90~132V AC 또는 180~264V AC(전압 변동±10% 포함), 50/60Hz(자동 변환) | ||||
| 소비 전력 | 580VA 이하(100V AC 시), 720VA 이하(200V AC 시) | ||||
| 레이저 게이트 | 비장착 | 헤드 내부 장착 | 비장착 | 헤드 내부 장착 | |
| 사용 주위 온도 | 컨트롤러&헤드 0~+40℃(단, 결로 및 결빙되지 않을 것) | ||||
| 보관 주위 온도 | 컨트롤러&헤드 -10~+60℃(단, 결로 및 결빙되지 않을 것) | ||||
| 사용 주위 습도 | 컨트롤러&헤드 35~85%RH(단, 결로 및 결빙되지 않을 것) | ||||
| 보호 구조 | IP64※4 | ||||
| 무게 | 헤드 | 약 12kg | |||
| 컨트롤러 | 약 28kg | ||||
※1: 제품 가공단에서의 출력입니다(설정 파워 100, 공장 출하 시).
※2: 레이저 마킹기 본체에서 사용할 수 있는 파일 형식(로고 파일)입니다.
※3: SQRC를 사용하려면 소프트웨어를 별도로 구입해야 합니다. 또한 본 기능은 일본 이외의 지역에서는 사용할 수 없습니다.
※4: 헤드부에서 전자 부품, 광학 부품이 배치되는 영역만 IP64가 됩니다.
・ 중국 수출용은 별도로 준비되어 있습니다. 자세한 내용은 문의해 주십시오.
LP-M200
| 형식명 | LP-M200 | LP-M200-S | LP-M205 | LP-M205-S | |
|---|---|---|---|---|---|
| 초점 거리(±가변폭) | 190±22mm | 220±22mm | |||
| 마킹 범위 | 120mm×120mm | 220mm×220mm | |||
| 마킹 레이저 | Yb : 화이버 레이저 / λ=1,064nm / 클래스4 레이저 제품 | ||||
| 평균 출력※1 | 16W±5%(펄스 발진) | ||||
| 가이드 레이저 · 포인터 | 적색 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 / 최대 출력 1mW 이하 | ||||
| 스캐닝 방식 | X, Y, Z 방향 / 3차원 스캐닝 방식 | ||||
| 스캔 속도 | 최대 12,000mm/s | ||||
| 문자 설정(문자 크기 · 폭) | 0.1~120mm (0.001mm간격으로 설정) | 0.1~220mm (0.001mm 간격으로 설정) | |||
| 설정 범위 (직선 · 프로포셔널 · 균등 배치) | 문자 간격 | 0~120mm | 0~220mm | ||
| 행 간격 | |||||
| 설정 범위 (부채꼴) | 반지름 | 0~999.999mm(0.001mm 간격으로 설정) | |||
| 각도 | -180°~+180°(0.01° 간격으로 설정) | ||||
| 행 간격 반지름 | 0~120mm (0.001mm 간격으로 설정) | 0~220mm (0.001mm 간격으로 설정) | |||
| 로고 데이터 | VEC※2, DXF, BMP, HPGL, JPEG, AI, EPS | ||||
| 마킹 모양 | 직선, 프로포셔널, 균등 배치, 부채꼴 | ||||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | ||||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN(EAN)/UPC, GS1 DataBar(GS1 DataBar Limited, GS1 DataBar Stacked 등), GS1 콤퍼지트 코드(GS1 DataBar Limited CC-A, GS1 DataBar Stacked CC-A, GS1-128 CC-A 등) | ||||
| ２차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)※3, 데이터 매트릭스, GS1 데이터 매트릭스 | ||||
| 입출력 포트 | 인풋/아웃풋 터미널, I/O 커넥터, 인터록 커넥터, 변위 센서 입력 커넥터, 레이저 게이트 터미널(-S타입만 해당) | ||||
| 시리얼 통신 인터페이스 | EIA-RS-232C, Ethernet | ||||
| 변위 센서 입력 | 아날로그 전류 입력(4~20mA) | ||||
| 냉각 방식 | 헤드 : 자연 공냉, 컨트롤러 : 강제 공냉 | ||||
| 전원 전압 | 90~132V AC 또는 180~264V AC(전압 변동±10% 포함), 50/60Hz(자동 변환) | ||||
| 소비 전력 | 390VA 이하(100V AC 시), 510VA 이하(200V AC 시) | ||||
| 레이저 게이트 | 비장착 | 헤드 내부 장착 | 비장착 | 헤드 내부 장착 | |
| 사용 주위 온도 | 컨트롤러&헤드 0~+40℃(단, 결로 및 결빙되지 않을 것) | ||||
| 보관 주위 온도 | 컨트롤러&헤드 -10~+60℃(단, 결로 및 결빙되지 않을 것) | ||||
| 사용 주위 습도 | 컨트롤러&헤드 35~85%RH(단, 결로 및 결빙되지 않을 것) | ||||
| 보호 구조 | IP64※4 | ||||
| 무게 | 헤드 | 약 12kg | |||
| 컨트롤러 | 약 28kg | ||||
※1: 제품 가공단에서의 출력입니다(설정 파워 100, 공장 출하 시).
※2: 레이저 마킹기 본체에서 사용할 수 있는 파일 형식(로고 파일)입니다.
※3: SQRC를 사용하려면 소프트웨어를 별도로 구입해야 합니다. 또한 본 기능은 일본 이외의 지역에서는 사용할 수 없습니다.
※4: 헤드부에서 전자 부품, 광학 부품이 배치되는 영역만 IP64가 됩니다.
・ 중국 수출용은 별도로 준비되어 있습니다. 자세한 내용은 문의해 주십시오.
PC 설정용 소프트웨어
| PC 소프트웨어 | 대상 OS※1 |
|---|---|
| Laser Marker Utility※2 | Microsoft Windows® 10 Pro(32비트/64비트) / 8 Pro(32비트/64비트) |
| NAVILINK-3D※2 (별매) | Microsoft Windows® 10 Pro(32비트/64비트) / 8 Pro(32비트/64비트) |
※1: Microsoft사의 지원이 종료된 OS 버전은 대응 OS에서 제외됩니다.
※2: 'Export Vec'를 사용하려면 Adobe® Illustrator®(Windows판)가 설치되어 있어야 합니다.
Adobe® Illustrator® 대응 버전은 별도로 문의해 주십시오.
Microsoft 및 Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서의 등록 상표 또는 상표입니다.
주의
■레이저광 안전 대책
- 본 제품은 JIS 규격의 클래스4 레이저 제품입니다. 위험하므로 레이저의 직사광 또는 반사광을 보거나 쐬지 않도록 주의하고, 경고 라벨의 내용에 따라 안전 대책을 취해 주십시오.
- 본 제품에는 아래와 같은 내용의 라벨이 부착되어 있습니다. 아래의 라벨은 LP-M500용입니다. 라벨은 제품에 따라 다를 수 있습니다(본 카탈로그 안의 제품 사진에는 부착되어 있지 않습니다).
- 레이저광은 적외광이므로 눈에는 보이지 않습니다. 레이저 발진 시에는 특히 주의해 주십시오.
■유지보수
- 에어필터 : 공냉 효과를 유지하기 위해 본 제품에 장착된 에어필터는 정기적으로 세척해 주십시오.
- 레이저 사출구 : 레이저 사출구에 쓰레기 또는 얼룩이 묻으면 마킹 품질에 악영향을 미치거나 레이저 마킹기에 심각한 손상을 입힐 수 있습니다. 레이저 사출구는 정기적으로 청소해 주십시오.
■집진기 사용 권장
- 레이저 마킹기를 사용할 때는 집진기 설치를 권장합니다. 상세한 내용은 문의해 주십시오.
터치 패널 콘솔
| 형식명 | LP-ADP50 |
|---|---|
| 전원 전압 | DC 24V ± 10% (레이저 마커/레이저 가공기에서 공급) |
| 소비 전류 | 300mA 이하 |
| 표시 디바이스 | 터치 패널 부속 컬러 액정 디스플레이 10.1 인치 TFT WXGA |
| 도트 수 | 1280 × 3 × 800 (화소) |
| 시야각 | 모든 방향：-85°~ 85°(Typ.) |
| 백라이트 | LED |
| 사용 주위 온도(주1) | 0 ~ +50℃ 보관 시： -10 ~ +70℃ |
| 사용 주위 습도(주1) | 10 ~ 90％ RH 보관 시： 10 ~ 90％ RH |
| 보호 구조 | IP54 (케이블의 커넥터부는 제외) |
| 재질 | 케이스： PC + ABS 케이블：PVC |
| 질량 | 약 1.5kg |
| 대상 레이저 마커 / 레이저 가공기 | LP-M 시리즈 / LP-S 시리즈 / LP-S500W 시리즈 / LP-Z 시리즈 / LP-400 시리즈 / LP-V 시리즈 |
(주1) : 결로 및 결빙되지 않을 것. 결로를 방지하기 위해 보관 장소와 사용 장소의 온도차가 있는 경우에는 기기의 온도를 서서히 주위 온도에 맞춰 주십시오.
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm

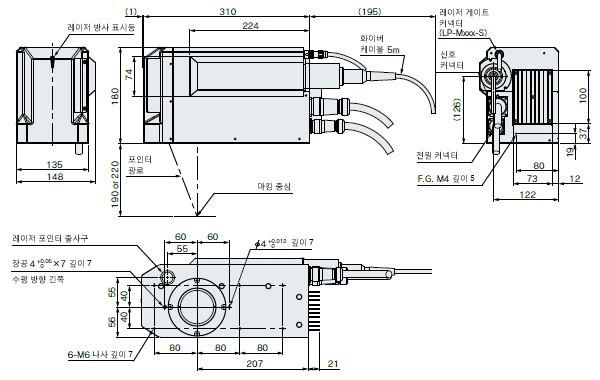

헤드

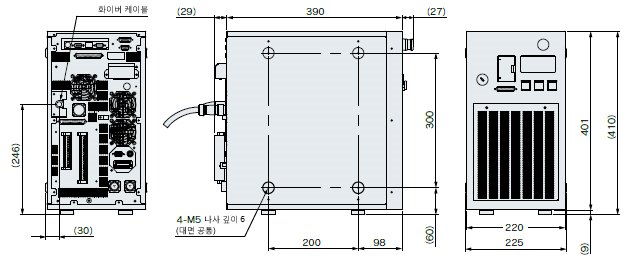

컨트롤러
콘솔
LP-ADP50 (별매)
수주 종료품
콘솔
LP-ADP40 (별매)
