WH

용도

설비의 IoT화 / 데이터 활용을 지원

【Web 서버 기능】

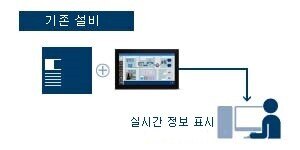

기존 설비의 가동 상황을 가시화

기존 설비의 PLC에서 설비 가동 정보를 프로그램 없이 수집. Web 서버 기능으로 사무실에서 설비 가동 상황을 확인하거나 병목 현상 발견 등에 활용할 수 있습니다.

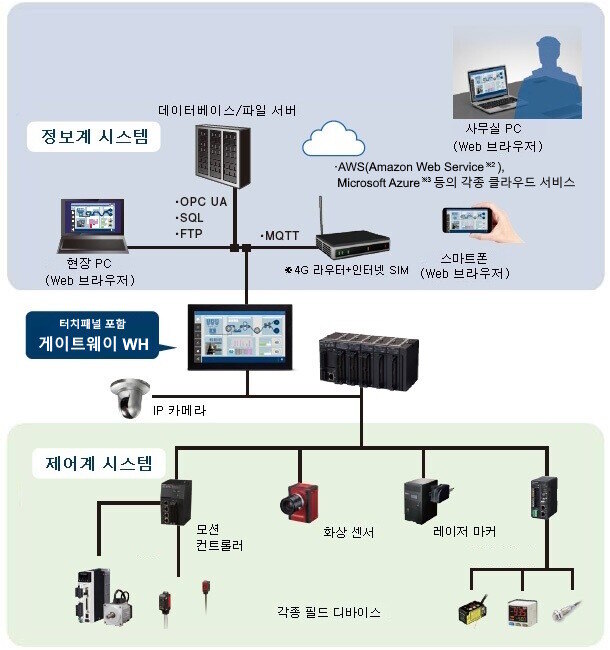

【상위 시스템 연결】

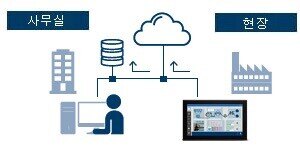

데이터베이스/클라우드 서비스에 연결

PC 및 프로그램 없이^※ 설비 정보를 데이터베이스, 클라우드 서비스 등의 상위 시스템에 연결.
IoT 도입 비용을 줄이는 게이트웨이로 사용할 수 있습니다.
※JavaScript에 의한 프로그래밍이 필요한 경우가 있습니다. JavaScript는 Oracle Corporation 및 그 자회사, 관련회사의 미국 및 기타 국가의 등록상표입니다.

【메일 송신 기능】

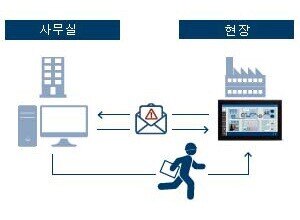

설비 이상 발생 시에 메일로 알림

설비 이상 신호를 트리거로 WH 시리즈에서 담당자에게 자동으로 이상 알림 메일을 송신합니다. 또한 Web 서버 기능으로 사무실이나 스마트폰에서 설비의 표시기 화면에 접속하여 자세한 내용을 확인한 후 현장으로 향할 수 있습니다.

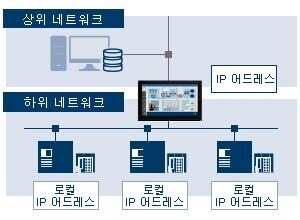

【IP 어드레스 복수 설정】
IP 어드레스 관리 부하 경감

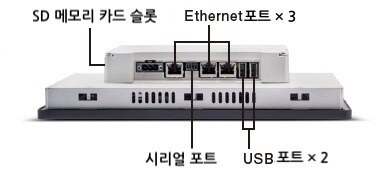

고급 모델에서는 이더넷 복수 포트 기능에 의해 상위 네트워크와 하위 네트워크를 분리할 수 있습니다.
하위 기기에 로컬 IP 어드레스를 부여할 수 있어, 사내의 IP 어드레스 관리 부담을 줄일 수 있습니다.
※고급 모델만 해당. IP 어드레스는 각 포트별로 3개까지 설정 가능.(단, AWHA1C050은 2개까지)

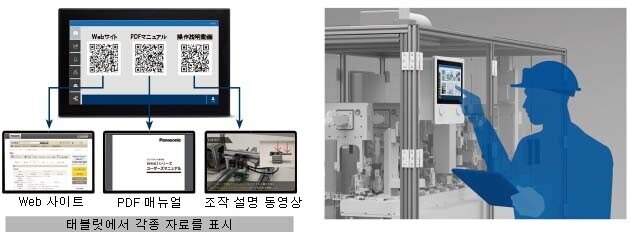

'QR 코드'+'태블릿'을 활용하여 작업 효율 향상

■원하는 화면을 신속하게 표시! 메인터넌스 효율 향상에 기여

[기존 과제]
대형 설비에서는 표시기 조작이 필요하므로 2명이 함께 작업해야 한다.

WH 시리즈라면・・・

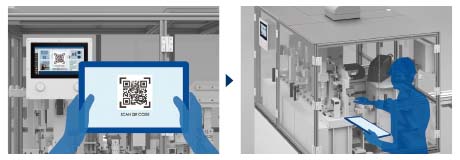

1. 태블릿으로 표시기상의 QR 코드를 읽어 화면을 표시하고 작업 장소에서 확인.
2. 여러 설비를 점검할 때는 설비별 화면을 태블릿에 표시하여 1인 작업 가능.

■복구 절차를 재빨리 확인! 신속하게 트러블 해결

[기존 과제]
트러블 발생 시 자료 및 도면을 찾거나 필요 항목을 찾는 데 시간이 걸려 복구가 늦어진다.

WH 시리즈라면・・・
1. 태블릿으로 표시기상의 QR 코드를 읽어 원하는 페이지에 신속하게 접속.
2. 태블릿을 보면서 표시기를 조작하여 신속하게 복구 대응.
(트러블 내용에 따라 QR 코드를 이용해 각종 매뉴얼, 도면 등의 URL을 표시. 태블릿으로 조작 매뉴얼을 보면서 복구 조작을 하거나 도면 검색 시간을 줄일 수 있습니다.)

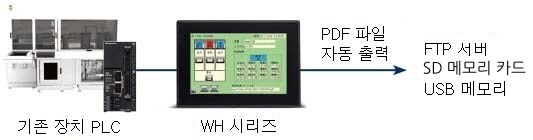

수작업 감소 및 페이퍼리스화! 검사 데이터 자동 저장・장표화

■네트워크상 또는 기록 매체로의 저장 지원

생성된 PDF 파일은 WH 시리즈 본체뿐만 아니라 표시기 본체의 USB 포트 또는 SD 메모리 카드 슬롯을 통해 USB 메모리 또는 SD 메모리 카드에 저장할 수 있습니다. 또한 FTP 서버로 전송할 수도 있습니다.

• 검사 결과 화면을 그대로 출력
• 임의의 레이아웃으로 PDF 출력

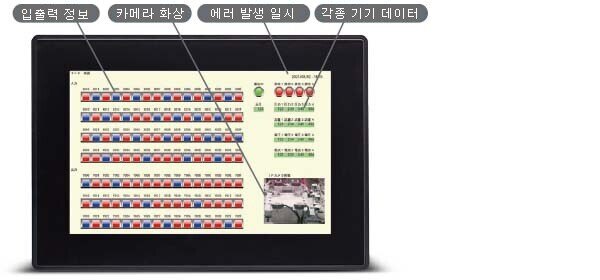

설비 트러블 발생 시의 화면 자동 저장 및 조작 이력 저장

IP 카메라 등에 연결하여 화면에 표시하면 캡처 시의 화상이 표시된 상태로 저장할 수 있습니다.

• 에러 발생 시에 자동으로 화면 출력
• 임의의 타이밍에 화면 출력

주문 가이드

본체

표준 모델

(주) : 소프트웨어로 변환 가능

고급 모델

(주) : 소프트웨어로 변환 가능

소프트웨어

(주1) : WH 시리즈는 프로그래머블 표시기 GT 시리즈용 소프트웨어 "Terminal GTWIN"을 사용할 수 없습니다.
또한 WH 시리즈는 당사 IP 어드레스 검색 툴 "Configurator WD"로 검색할 수 없습니다.

사양

본체 사양

(주1) : 수직 설치 조건에서.

(주2) : IP66은 다음 경우에만 보증됩니다.
・ 평면에서 컷아웃까지의 최대 편차：≤ 0.5mm
・ 장치를 설치하는 케이스의 두께：1.5mm~6mm
・ 개스킷이 적용되는 최대 표면 거칠기：≤ 120μm
또한 조임 토크 0.75N・m(고급 타입은 1.3N・m) 또는 베젤 코너가 패널에 접촉할 때까지 각 고정 나사를 조여 주십시오.

(주1) : 10ms의 순간 정지에서 동작을 유지할 수 있는 전압 허용 범위는 20.4~32V DC로 제한됩니다.
* 외부 기기의 연결은 포함하지 않음.

(주2) : 수직 설치 조건에서.

(주3) : IP66 은 다음 경우에만 보증됩니다.
・ 평면에서 컷아웃까지의 최대 편차：≤ 0.5mm
・ 장치를 설치하는 케이스의 두께：1.5mm~6mm
・ 개스킷이 적용되는 최대 표면 거칠기：≤ 120μm
또한 조임 토크 0.75N・m(고급 타입은 1.3N・m) 또는 베젤 코너가 패널에 접촉할 때까지 각 고정 나사를 조여 주십시오.

기능 사양

(주1) : Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록상표입니다.

(주2) : 폰트를 추가하려면 라이센스(사용 허락)가 필요합니다.

(주3) : 등록 가능 화면 수는 등록 내용에 따라 변동됩니다.

(주4) : 당사 FP 시리즈 PLC만 지원됩니다.

성능 사양

(주1) : 액정 패널은 휘점(상시 점등하는 점) 또는 흑점(점등하지 않는 점)이 발생하거나, 조건에 따라 밝기 편차 또는 깜빡거림이 생길 수 있습니다. 또한 크로스토크(도형이나 부품 등 아무 것도 배치하지 않은 곳에 그림자가 보이는 현상)가 발생할 수 있습니다. 이는 제품 불량이나 고장이 아닌 액정 패널의 기본적인 특성이므로 양해해 주시기 바랍니다.

(주2) : +25℃의 환경에서 휘도가 초기보다 반감(50%)될 때까지의 시간입니다.

(주3) : 경년변화로 터치 위치가 달라질 수 있습니다. 터치 위치가 크게 달라질 경우는 조정해 주십시오.

(주4) : 본체 시계의 정밀도는 월차 약 ±260초(＋25℃에서)입니다. 시계의 오차가 문제가 되는 시스템의 경우 정기적으로 정확한 시간을 설정해 주십시오.

(주5) : 만충전하려면 2일 이상 연속 통전해야 합니다. 만충전되지 않으면 시계의 백업 기간이 사양값을 만족하지 못할 수 있으므로 주의해 주십시오.

(주1) : 액정 패널은 휘점(상시 점등하는 점) 또는 흑점(점등하지 않는 점)이 발생하거나, 조건에 따라 밝기 편차 또는 깜빡거림이 생길 수 있습니다. 또한 크로스토크(도형이나 부품 등 아무 것도 배치하지 않은 곳에 그림자가 보이는 현상)가 발생할 수 있습니다. 이는 제품 불량이나 고장이 아닌 액정 패널의 기본적인 특성이므로 양해해 주시기 바랍니다.

(주2) : +25℃의 환경에서 휘도가 초기보다 반감(50%)될 때까지의 시간입니다.

(주3) : 본체 시계의 정밀도는 월차 약 ±260초((＋25℃에서)입니다. 시계의 오차가 문제가 되는 시스템의 경우 정기적으로 정확한 시간을 설정해 주십시오.

(주4) : 만충전하려면 2일 이상 연속 통전해야 합니다. 만충전되지 않으면 시계의 백업 기간이 사양값을 만족하지 못할 수 있으므로 주의해 주십시오.

인터페이스 사양

Ethernet 포트 통신 사양

(주1) : Ethernet은 후지필름비즈니스이노베이션주식회사 및 미국 Xerox Corporation의 등록상표입니다.

(주2) : Auto-Negotiation 기능으로 속도가 자동 변환됩니다.

(주3) : 커넥터의 금속부에 정전기가 너무 많이 발생하지 않도록 취급에 주의해 주십시오.

(주4) : 규격상 최대 100m까지 가능하지만, 사용 환경에 따라 페라이트 코어 설치 등의 내노이즈 대책이 필요한 경우가 있습니다.
또한 제어반 근처에 허브를 설치하여 10m 이하로 사용하는 것을 권장합니다.

(주1) : Ethernet은 후지필름비즈니스이노베이션주식회사 및 미국 Xerox Corporation의 등록상표입니다.

(주2) : Auto-Negotiation 기능으로 속도가 자동 변환됩니다.

(주3) : 커넥터의 금속부에 정전기가 너무 많이 발생하지 않도록 취급에 주의해 주십시오.

(주4) : 규격상 최대 100m까지 가능하지만, 사용 환경에 따라 페라이트 코어 설치 등의 내노이즈 대책이 필요한 경우가 있습니다.
또한 제어반 근처에 허브를 설치하여 10m 이하로 사용하는 것을 권장합니다.

시리얼 포트 통신 사양(표준 모델・고급 모델 공통)

(주1) : 통신 조건은 연결하는 PLC 등 슬레이브 기기의 통신 조건에 의존합니다. RS-485의 인터페이스를 가지는 시판 기기를 연결하는 경우는 실제 기기로 확인하시기 바랍니다. 또한 연결 대수, 전송 거리, 통신 속도는 연결하는 기기 및 전송로에 따라 달라질 수 있습니다.

(주2) : 종단에 연결되는 경우는 통신 라인 간에 120Ω, 1/2W 이상의 종단 저항을 연결하는 것을 권장합니다.

(주3) : 시판 D-sub 9핀 수커넥터를 사용해 주십시오.

USB 포트 사양

(주1) : 커넥터의 금속부에 정전기가 너무 많이 발생하지 않도록 취급에 주의해 주십시오.

(주2) : 외부 메모리의 포맷은 FAT 또는 FAT32 형식으로 해 주십시오. 포맷 형식에 따라 최대 파일 수가 달라집니다.
(최대 32GB 용량까지 지원)
・ FAT32：최대 65,535파일
・ FAT：최대 512파일

(주1) : 커넥터의 금속부에 정전기가 너무 많이 발생하지 않도록 취급에 주의해 주십시오.

(주2) : 외부 메모리의 포맷은 FAT 또는 FAT32 형식으로 해 주십시오. 포맷 형식에 따라 최대 파일 수가 달라집니다.
(최대 32GB 용량까지 지원)
・ FAT32：최대 65,535파일
・ FAT：최대 512파일

SD 메모리 카드 사양

표준 모델은 SD 메모리 카드를 지원하지 않습니다.

(주1) : 산업용 또는 업무용 SD 메모리 카드(SLC 타입)를 사용해 주십시오. 사용하는 SD 메모리 카드의 사용 온도 범위를 확인한 후에 사용해 주십시오.

(주2) : 외부 메모리의 포맷은 FAT 또는 FAT32 형식으로 해 주십시오. 포맷 형식에 따라 최대 파일 수가 달라집니다.
(최대 32GB 용량까지 지원)
・ FAT32：최대 65,535파일
・ FAT：최대 512파일

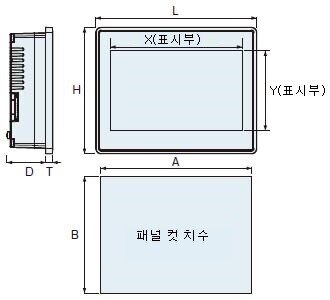

치수도

• 단위mm

AWHS1R043 / AWHS1R070 / AWHS1R101

표준 모델

공차(T 제외)：±1mm
T 공차：± 0.5mm

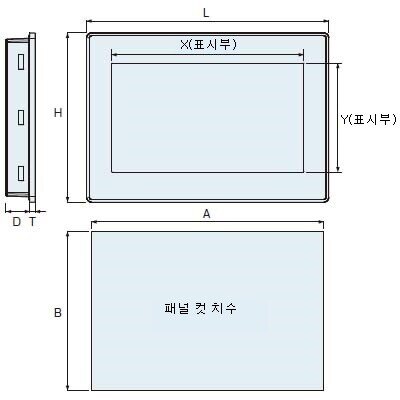

AWHA1C050

고급 모델

AWHA1C070 / AWHA1C101 / AWHA1C156 / AWHA1C215

고급 모델

공차(T 제외)：±1mm
T 공차：± 0.5mm

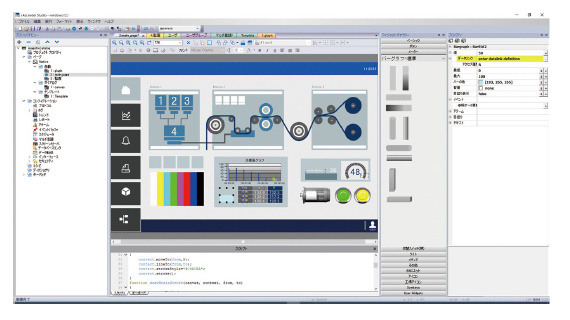

소프트웨어

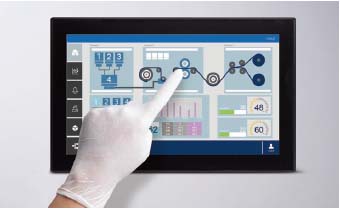

간단하고 직감적인 조작으로 WH 시리즈의 화면을 작성할 수 있습니다.
Web 서버 화면도 동일한 조작으로 작성할 수 있어, HTML과 같은 전문 지식 없이도 간단하게 Web 페이지를 만들 수 있습니다.

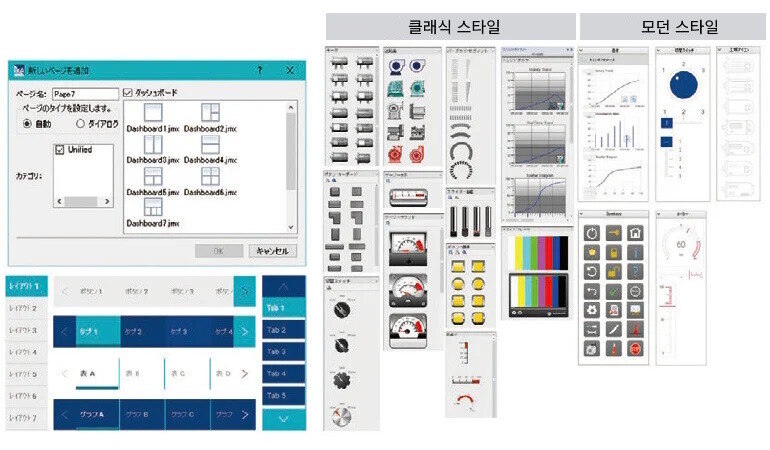

다양한 위젯, 조작성・사용 편의성을 높이는 툴

대시 보드 기능은 7개의 레이아웃 패턴 중에서 선택하여 화면을 배치함으로써 페이지 디자인을 통일하여 조작성과 사용 편의성을 향상시킵니다. 탭 위젯, 도구 모음 위젯을 사용하면 직감적인 조작으로 화면과 표시 정보를 신속하게 전환할 수 있습니다.

위젯 갤러리에서 드래그＆드롭으로 부품을 배치하여 화면을 작성할 수 있습니다. 모던/클래식의 2가지 스타일의 갤러리가 준비되어 있습니다.

Web 페이지를 쉽게 QR 코드^※화

Web 서버 화면에 접속하는 URL을 QR 코드화하여 화면에 표시할 수 있습니다. 태블릿, 스마트폰의 카메라로 QR 코드를 읽어 원하는 Web 서버 화면으로 바로 접속할 수 있습니다.
※QR 코드는 주식회사 덴소웨이브의 등록상표입니다.

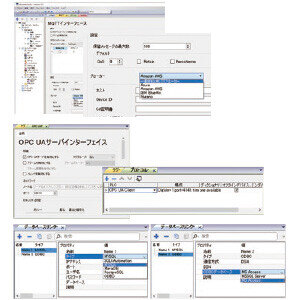

데이터베이스/클라우드 서비스 연결 지원

WH 단독으로 SQL 등의 데이터베이스와 연결할 뿐만 아니라 MQTT 인터페이스에 의한 AWS, Azure 등 각종 클라우드 서비스와의 연결, OPC UA 클라이언트 서비스에 의한 데이터 교환도 지원합니다.

PDF 리포트 출력 기능

장치 가동 정보 및 일보・월보의 자동 장표화, 임의의 포맷으로 테이블(알람, 트렌드, 감사 기록), 트렌드 그래프 등 여러 가지 데이터의 리포트를 작성할 수 있어 현장에서의 수기 작업 절감에 기여합니다.

FDA '21 CFR Part 11' 지원 기능

21 CFR Part 11을 지원하는 기능으로 사용자 관리, 감사 추적 기록의 추적 관리, 디지털 증명서(x.509) 발급 등의 기능을 갖추고 있습니다.

화면 작성 설정 디버깅 툴

■Excel로 일괄 편집

Microsoft Excel^※ 등으로 여러 개의 태그나 레시피, 알람을 일괄 수정 및 등록할 수 있습니다.
※Microsoft Excel은 Microsoft Corporation의 미국 및 기타 국가의 등록상표 또는 상표입니다.

■시뮬레이터 기능

작성한 프로젝트 파일을 PC상에서 시뮬레이터로 실행합니다. 태그값을 임의로 지정하고 표시를 확인하면서 작성할 수 있으므로 공수 절감에 기여합니다.

원격 감시 소프트 xAscender Client

PC에서 Web 서버를 열람할 때 범용 브라우저를 사용하지 않는 경우를 위해 감시용 어플리케이션 'xAscender Client'를 준비했습니다.
※xAscender Client는 xAscender Suite를 설치할 때 xAscender Studio와 함께 설정됩니다.

사용상의 주의

정보 보안에 관한 주의 사항

제품을 사용하실 경우 다음과 같은 피해가 발생할 수 있습니다.

1. 본 제품을 경유한 정보의 누설 및 유출
2. 악의를 가진 제3자에 의한 본 제품의 부정 조작
3. 악의를 가진 제3자에 의한 본 제품의 작동 방해 또는 정지

이러한 피해를 방지하기 위해 고객의 책임하에 충분한 대책을 실시해 주십시오.

■ 저장 데이터에 관한 주의 사항

• 본 제품에 개인 정보를 저장하지 않도록 취급에 주의해 주십시오.

■ 패스워드에 관한 주의 사항

• 본 제품의 패스워드는 제품 구입 시 초기값으로 설정되어 있습니다. 반드시 설정을 변경해 주십시오. 패스워드가 초기값인 상태로 운용하지 마십시오.
• 패스워드는 제3자가 알지 못하게 하고, 절대 잊어버리지 않도록 책임지고 관리하시기 바랍니다. 내부 패스워드를 잊어버린 경우 공장 출하 상태로 되돌려야 합니다.
• 패스워드는 영어 대문자・영어 소문자・숫자・기호를 조합하여 8자 이상으로 설정하는 등 제3자가 추측할 수 없도록 해 주십시오.
• 사용자명과 패스워드가 같지 않도록 하고, 다른 곳에서 사용하는 패스워드와 다르게 설정해 주십시오.
• 패스워드는 정기적으로 변경해 주시기 바랍니다.

■ 네트워크에 대한 주의 사항

• 방화벽 등으로 안전성이 확보된 네트워크에서 사용해 주십시오.
• 컴퓨터가 연결된 시스템에서는 정기적으로 컴퓨터 바이러스나 악성 프로그램의 감염을 확인 및 제거해 주십시오.
• 암호화되지 않은 통신을 이용하는 기능이 있습니다.(FTP, HTTP, SMTP, PLC 통신 등) 관계자 이외의 제3자가 본 제품이 이용하는 네트워크에 쉽게 접속할 수 없도록 구축해 주시기 바랍니다.
• 웹 브라우저를 이용하여 본 제품에 접속하는 경우는 HTTPS를 이용해 주십시오. 또한 접속한 후에는 반드시 모든 브라우저를 닫아 주십시오.
• 사용하지 않는 서비스 기능은 무효로 설정해 주십시오.(SNMP, NTP, VNC, DHCP, Corvina Cloud 등)
• 필요한 설정・조작이 완료되면 로그아웃해 주십시오.
• SNMP는 테스트용입니다. 운용 시 무효로 설정해 주십시오. 또한 보안을 강화하기 위해 VPN(Virtual Private Network)이나 전용 회선망을 구축한 환경에서 사용하는 것을 권장합니다.

■ 양도・폐기・수리 시의 주의 사항

• 양도, 폐기, 수리 등을 위해 제3자에게 본 제품을 건네는 경우는 본 제품 또는 사용하는 외부 기억 장치에 중요한 정보가 남을 수 있습니다. 고객의 책임하에 삭제하는 등 취급에 충분히 주의해 주십시오.

■ 설치에 관한 주의 사항

• 본체 뒷면에는 전원, 외부 기억 장치, 통신 커넥터 등 동작에 영향을 미치는 인터페이스가 장착되어 있습니다. 관계자 이외의 제3자가 만지지 않도록 설치해 주시기 바랍니다.

■ 면책

• 당사는 고객이 상기 주의 사항을 준수하지 않고 본 제품을 사용한 경우 고객에게 발생한 정보 보안상의 문제 또는 어떠한 피해에 대해서도 일절 책임을 지지 않습니다.
