AWHS1R070｜WH

다운로드

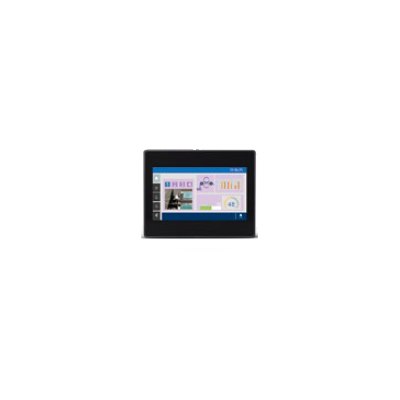

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

AWHS1R070

형번

AWHS1R070

상품명

 WH

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번AWHS1R070
형번AWHS1R070

본체 사양

항목내용
적합 규제 및 인증EMC 지령, RoHS 지령, UL/c-UL 리스팅 인증, 한국 무선 규제(전파법 KC)
정격 전압24V DC
동작 전압 범위10~32V DC
소비 전류(+24V DC에서)0.3A 이하
사용 주위 온도0 ~+50℃(주), 보관 시：-20~+70℃
(주):수직 설치 조건에서.
사용 주위 습도5~85％RH(+25℃에서. 단, 결로 및 결빙이 없을 것. 보관 시에도 동일)
내진동5~9Hz　편진폭 3.5mm　9~150Hz　가속도 9.8m/s2(1G)
내충격490m/s2(50G)　11ms　X, Y, Z 방향　각 3회
보호 구조전면 패널：IP66(초기값)(주), 뒷면：IP20
(주): IP66은 다음 경우에만 보증됩니다.
・평면에서 컷아웃까지의 최대 편차：≤ 0.5mm
・장치를 설치하는 케이스의 두께：1.5mm~6mm
・개스킷이 적용되는 최대 표면 거칠기：≤ 120μm
또한 조임 토크 0.75N・m(고급 타입은 1.3N・m) 또는 베젤 코너가 패널에 접촉할 때까지 각 고정 나사를 조여 주십시오.
오손도2
본체 질량약 0.6kg

기능 사양

항목내용
표시 가능 폰트 종류고정 폰트, True Type 폰트, Windows(주1)에 설치된 폰트(주2)
(주1):Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록상표입니다.
(주2):폰트를 추가하려면 라이센스(사용 허락)가 필요합니다.
등록 가능 페이지 수1,000페이지(Max.)
(주):등록 가능 화면 수는 등록 내용에 따라 변동됩니다.
지정 가능 화면 수페이지：1,000
대화상자：50
템플릿：50
위젯 종류기본(텍스트, 수치), 버튼, 미터, 스위치, 조명, 미디어, 아이콘, 커스텀, 기타
주요 기능트렌드, 리포트, 알람, 스케줄러, 데이터베이스, 데이터 전송, 레시피, 키 패드, Web 서버, 기타
Through 기능WH 시리즈의 LAN 포트에 PC를 연결하고 시리얼 포트에 PLC를 연결하면, PC와 PLC를 직접 연결하지 않고 PLC 프로그램의 디버그가 가능
(주):당사 FP 시리즈 PLC만 지원됩니다.

성능 사양

항목내용
표시부 : 표시 장치7인치 와이드 TFT
표시부 : 해상도800×480、WVGA
유효 표시 치수155.5×88mm
표시부 : 표시색65,536색
표시부 : 백라이트백색 LED
표시부 : 백라이트 휘도 (초기)200cd/m2(typ.)
표시부 : 조광 기능있음(본체 메뉴 화면, xAscender Studio에서 설정 가능)
※백라이트의 휘도는 다소 편차가 있습니다
표시부 : 백라이트 수명20,000h 이상
(주):+25℃의 환경에서 휘도가 초기보다 반감(50%)될 때까지의 시간입니다.
터치스위치 : 터치 스위치 방식아날로그 저항막 방식
터치스위치 : 조작력1.5N 이하
터치스위치 : 수명100만 회 이상
(주):경년변화로 터치 위치가 달라질 수 있습니다. 터치 위치가 크게 달라질 경우는 조정해 주십시오.
메모리영역 : RAM512MB
메모리영역 : 플래시 ROM4GB
메모리영역 : 프로젝트 메모리240MB
메모리영역 : 사용자 메모리512 MB
시계 기능/백업 기능 : 시계 기능있음
시계 기능/백업 기능 : 시계 정밀도±100ppm 이하(+25℃에서)
(주):본체 시계의 정밀도는 월차 약 ±260초(＋25℃에서)입니다. 시계의 오차가 문제가 되는 시스템의 경우 정기적으로 정확한 시간을 설정해 주십시오.
시계 기능/백업 기능 : 백업 범위시계 백업
시계 기능/백업 기능 : 백업 기능/ 백업 기간커패시터 방식 /2일(+25℃에서)
(주):만충전하려면 2일 이상 연속 통전해야 합니다. 만충전되지 않으면 시계의 백업 기간이 사양값을 만족하지 못할 수 있으므로 주의해 주십시오.
기타버저 기능

인터페이스 사양 Ethernet 포트 통신 사양

항목내용
통신 포트 수1포트
통신 인터페이스100BASE-TX / 10BASE-T
통신 속도100Mbps / 10Mbps　Auto-Negotiation
(주):Auto-Negotiation 기능으로 속도가 자동 변환됩니다.
커넥터 형상RJ-45
(주):커넥터의 금속부에 정전기가 너무 많이 발생하지 않도록 취급에 주의해 주십시오.
케이블 총 연장100m(500m 리피터 사용 시)
(주):규격상 최대 100m까지 가능하지만, 사용 환경에 따라 페라이트 코어 설치 등의 내노이즈 대책이 필요한 경우가 있습니다. 또한 제어반 근처에 허브를 설치하여 10m 이하로 사용하는 것을 권장합니다.
통신 케이블UTP(카테고리5 이상)
Web 클라이언트 동시 연결 수최대 4
통신 방식전이중/반이중
통신 프로토콜TCP/IP、UDP/IP
DNS네임 서버 지원
DHCPIP 어드레스 자동 취득 지원
FTP 서버 / 클라이언트서버 기능：파일 전송
클라이언트 기능：데이터・파일 전송
HTTP 서버 / 클라이언트서버 기능：커스터머 Web
클라이언트 기능：Web 브라우저
SNTP시각 맞춤 기능 지원

인터페이스 사양 시리얼 포트 통신 사양

항목내용
통신 규격RS-232C 준거(비절연)
RS-422 / RS-485 준거(비절연)
통신 포트 수1포트　*xAscender Studio로 변환 가능
외부 기기 와의 통신 조건 : 전송 속도1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bit/s
(주):통신 조건은 연결하는 PLC 등 슬레이브 기기의 통신 조건에 의존합니다. RS-485의 인터페이스를 가지는 시판 기기를 연결하는 경우는 실제 기기로 확인하시기 바랍니다. 또한 연결 대수, 전송 거리, 통신 속도는 연결하는 기기 및 전송로에 따라 달라질 수 있습니다.
외부 기기 와의 통신 조건 : 데이터 길이7bit / 8bit
외부 기기 와의 통신 조건 : 패리티없음 / 홀수 / 짝수
외부 기기 와의 통신 조건 : 스톱 비트1bit / 2bit
전송 거리(총 연장)RS-232C : 최대 15m(고급 모델은 최대 15m)(전송 속도：19200bps)
RS-422 / RS-485 : 최대 500m(전송 속도：115.2kbps)
종단 저항RS-232C : -
RS-422 / RS-485 : 없음(주):종단에 연결되는 경우는 통신 라인 간에 120Ω, 1/2W 이상의 종단 저항을 연결하는 것을 권장합니다.
커넥터D-Sub 9핀
(주):시판 D-sub 9핀 수커넥터를 사용해 주십시오.

인터페이스 사양 USB 포트 사양

항목내용
포트 수1포트
USB 사양USB 호스트
전기적 사양USB2.0에 준거
커넥터 형상USB Type A
(주):커넥터의 금속부에 정전기가 너무 많이 발생하지 않도록 취급에 주의해 주십시오.
통신 최대 속도480Mbps(High Speed 모드)
급전 능력500mA Max.
