AEVA1251｜EV-A 릴레이

다운로드

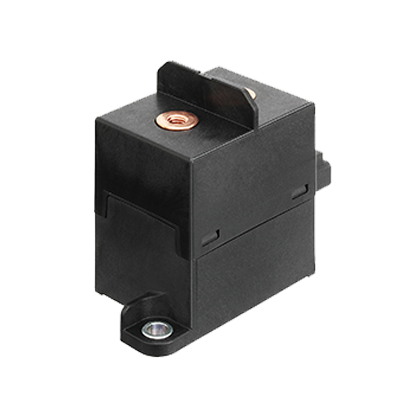

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

AEVA1251

형번

AEVA1251

상품명

 EV-A 릴레이

특징

500V DC 차단을 실현한 고전압·고용량 릴레이

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번AEVA1251
형번AEVA1251
보호 구조캡슐 접점
단자 형상나사 단자
동작 기능싱글 스테이블형
코일 정격 전압12V DC
감동 (세트) 전압 (at20℃) (초기)9V DC이하
개방 (리셋) 전압 (at20℃) (초기)0.5V DC이상
정격 여자 전류 [±10%] (at20°C)0.5A
코일 저항 [±10%] (at 20℃)24Ω
정격 소비 전력 (at20℃)6.0W
사용 전압 범위10～16V DC
접점 구성1a
접점 재질구리계 합금
정격 제어 용량(저항 부하)250A 500V DC (Carry, 50mm2 wire)
최대 허용 전류250A 연속 (50mm2 wire)
최소 적용 부하(저항 부하)1A 12V DC (at20℃)
접점 전압 강하 (초기)0.125V이하 (250A통전시)
단락 내량8,000A (5ms이하)에서 발연·발화하지 않을 것
절연 저항 (초기)100 MΩ이상 (1000 V DC절연저항계로 내전압 항과 같은 곳을 측정)
내전압 (접점간) (초기)2,500 V AC 1분간 (검지 전류: 10 mA)
내전압 (접점-코일간) (초기)2,500 V AC 1분간 (검지 전류: 10 mA)
동작 (세트) 시간
(코일 정격 전압으로) (at20℃) (초기)		50ms이하 (접점 바운스 미포함)
복귀 (리셋) 시간
(코일 정격 전압으로) (at20℃) (초기)		30ms이하 (코일 보호 소자 없음)
내구 충격588 m/s2 이상 (정현 반파 펄스: 11ms)
오동작 진동10~200Hz, 가속도 44.1 m/s2 일정(검지 시간:10 μs)
내구 진동10~200Hz, 가속도 44.1 m/s2 일정 (전후·좌우·상하:각 4시간)
개폐 수명:기계적 수명20만 회 이상
개폐 수명:차단 수명1,800A 500V DC, 1회 이상 (극성 없음)
개폐 수명:내돌입 전류(콘덴서 부하)140A 20V DC, 70,000회 이상
사용 조건온도: -40~+85℃, 습도: 5~85%RH (단, 빙결·결로하지 않을 것)
질량(중량)약 400g
