AEBN11112｜EB-N 릴레이

다운로드

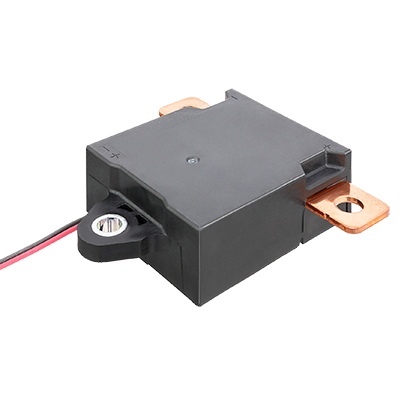

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

AEBN11112

형번

AEBN11112

상품명

 EB-N 릴레이

특징

100A 연속 통전이 가능한 저배 48V DC 릴레이

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번AEBN11112
형번AEBN11112
단자 형상나사 단자
입력측 사양리드선 타입
출력 단자 사양도금 없음 Cu 단자 구멍 있음
동작 기능싱글 스테이블형
코일 정격 전압12V DC
감동 (세트) 전압 (at20℃) (초기)9V DC이하
개방 (리셋) 전압 (at20℃) (초기)0.5V DC이상
정격 여자 전류 [±10%] (at20°C)0.167A
코일 저항 [±10%] (at 20℃)72Ω
정격 소비 전력 (at20℃)2.0W
사용 전압 범위10～16V DC
접점 구성1a
접점 재질Ag합금
정격 제어 용량(저항 부하)100A 60V DC (Carry, 38 mm2 wire)
최대 허용 전류100A 연속
300 A 5초 (38 mm2 wire) (통전만)
최소 적용 부하(저항 부하)1A 24V DC (at 20℃)
접점 전압 강하 (초기)0.02V이하 (6V DC 20A 전압 강하법으로)
절연 저항 (초기)100MΩ이상 (500 V DC절연저항계로 내전압 항과 같은 곳을 측정)
내전압 (접점간) (초기)1,500 V AC 1분간 (검지 전류: 10 mA)
내전압 (접점-코일간) (초기)2,000 V AC 1분간 (검지 전류: 10 mA)
동작 (세트) 시간
(코일 정격 전압으로) (at20℃) (초기)		50ms이하 (접점 바운스 미포함)
복귀 (리셋) 시간
(코일 정격 전압으로) (at20℃) (초기)		30ms이하 (코일 보호 소자 없음)
오동작 충격ON시: 490 m/s2 이상 (정현 반파 펄스: 11ms, 검지 시간: 10µs)
OFF시: 147 m/s2 이상 (정현 반파 펄스: 11ms, 검지 시간: 10µs)
내구 충격490 m/s2이상 (정현 반파 펄스: 6ms)
오동작 진동10~200 Hz, 가속도 44.1 m/s2 일정(검지 시간:10 μs)
내구 진동10~200 Hz, 가속도 44.1 m/s2 일정 (전후·좌우·상하:각 4시간)
기계적 수명40만 회 이상 (개폐 빈도:0.5 초 ON, 1초 OFF)
전기적 수명 (저항 부하)2A 60V DC 50,000회 이상
개폐 빈도:5 초 ON, 5초 OFF
개폐 수명:차단 수명[순방향] 1,500A 60V DC, 1회 이상
[역방향] 500A 60V DC, 1회 이상
개폐 수명:내돌입 전류
(콘덴서 부하 2000µF)		150A 6V DC, 100,000회 이상
개폐 빈도:1 초 ON, 2초 OFF
사용 조건온도: -40~+85℃, 습도: 5~85%RH (단, 빙결·결로하지 않을 것)
질량(중량)약 140g
상자 수: Inner carton (개)50개/1트레이
상자 수: Outer carton(개)50
