ACJ5212｜CJ 릴레이

다운로드

수주 종료

종료 시기 (JST)

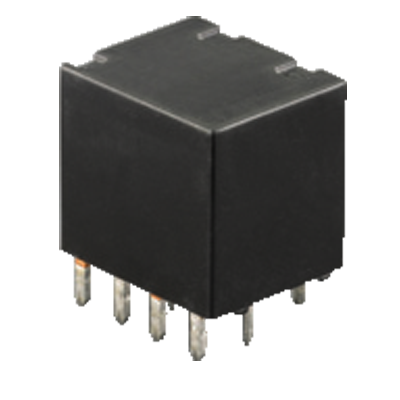

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

ACJ5212

형번

ACJ5212

상품명

 CJ 릴레이

특징

차재용 소형 슬림 싱글, 트윈 릴레이
대체 상품
대체 품번
대체 형번
비고

상세 스펙

항목내용
품번ACJ5212
형번ACJ5212
보호 구조플라스틱 씰
단자 형상프린트판 타입
동작 기능싱글 스테이블형
코일 정격 전압12V DC
감동 (세트) 전압 (at20℃) (초기)7.2V DC이하
개방 (리셋) 전압 (at20℃) (초기)1.0V DC이상
정격 여자 전류 [±10%] (at20°C)53.3mA
코일 저항 [±10%] (at 20℃)225Ω
정격 소비 전력 (at20℃)640mW
사용 전압 범위10～16V DC
실장 타입표준 타입
접점 구성1c x 2 (10pin)
접촉 저항 (초기)50mΩ이하 (N.O.측: typ.7mΩ, N.C.측: typ.10mΩ) (6V DC 1A 전압 강하법으로)
접점 재질Ag합금
정격 제어 용량(저항 부하)N.O.측: 20A 14V DC, N.C측: 10A 14V DC
접점 정격:최대 통전 전류N.O.측: 20A/1시간, 30A/2분간 (코일 인가 전압 14V DC at 20℃)
최소 적용 부하(저항 부하)1A 14V DC (at 20℃)
절연 저항 (초기)100MΩ이상 (500V DC절연저항계로 내전압 항과 같은 곳을 측정)
내전압 (접점간) (초기)500V AC 1분간 (검지 전류: 10mA)
내전압 (접점-코일간) (초기)500V AC 1분간 (검지 전류: 10mA)
동작 (세트) 시간
(코일 정격 전압으로) (at20℃) (초기)		10ms이하 (바운스 시간 제외)
복귀 (리셋) 시간
(코일 정격 전압으로) (at20℃) (초기)		10ms이하 (바운스 시간 제외) (다이오드 없음)
오동작 충격100m/s2[약 10G] 이상 (정현 반파 펄스: 11ms, 검지 시간: 10µs)
내구 충격1,000m/s2 [약 100G] 이상 (정현 반파 펄스: 6ms)
오동작 진동10~100Hz, 44.1m/s2 [약 4.5G] 이상 (검지 시간: 10μs)
내구 진동10~500Hz, 44.1m/s2 [약 4.5G] 이상 (전후·좌우 각 2시간, 상하 4시간)
기계적 수명1,000만 회 이상 (개폐 빈도: 120회/분)
전기적 수명[저항 부하] 10만 회 이상(정격 제어 용량으로 개폐 빈도 1초 ON, 9초 OFF로)
[모터 부하]
N.O.측: 돌입25A, 정상5A, 14V DC로 20만 회 이상 25A 14V DC 모터 잠금으로 10만 회 이상
N.C.측: 20A 14V DC 브레이크 전류로 20만 회 이상(개폐 빈도 0.5초 ON, 9.5초 OFF로)
사용 조건온도: -40~+85℃ 습도: 5~85%RH
(단, 빙결·결로하지 않을 것)
질량(중량)약 6.5g
포장 형태스틱 포장
상자 수: Inner carton (개)35
상자 수: Outer carton(개)1,400
