ALF1P24|LF 릴레이
다운로드

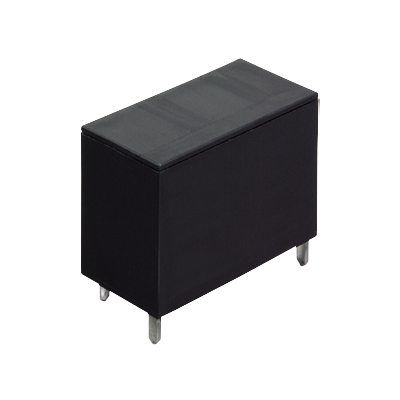

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
품번 | ALF1P24 |
---|---|
형번 | ALF1P24 |
상품명 | LF 릴레이 |
특징 | 컴프레서·인버터 부하 대응 1a 20A 파워 릴레이 |
기술·자료·견적
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목 | 내용 |
---|---|
품번 | ALF1P24 |
형번 | ALF1P24 |
보호 구조 | 플럭스 타이트 |
동작 기능 | 싱글 스테이블형 |
단자 형상 | 프린트판 단자 |
절연 종류 | E종 절연 |
절연 거리 | [접점-코일간] 공간 거리: 8mm, 연면 거리: 9.5mm이상 |
상자 수 Inner carton(개) | 50 |
상자 수 Outer carton(개) | 200 |
코일 정격
항목 | 내용 |
---|---|
코일 정격 전압 | 24 V DC |
감동 전압 (at20℃) | 코일 정격 전압의 70% V이하 (초기) |
개방 전압 (at20℃) | 코일 정격 전압의 10% V이상 (초기) |
정격 여자 전류 [±10%] (at 20℃) | 37.5 mA |
코일 저항 [±10%] (at 20℃) | 640 Ω |
정격 소비 전력 | 900 mW |
최대 인가 전압 | 코일 정격 전압의 110% V (at 60℃) |
성능 개요
항목 | 내용 |
---|---|
접점 구성 | 1a |
접점 형상 | 싱글 |
접촉 저항(초기) | 100 mΩ이하 (6 V DC 1 A 전압 강하법으로) |
접점 재질 | AgSnO2계 |
접점 용량(저항 부하) | 20 A 250 V AC |
접점 최대 허용 전력(저항 부하) | 6,250 VA |
접점 최대 허용 전압 | 250 V AC |
접점 최대 허용 전류 | 25 A (AC) |
최소 적용 부하(참고값) | 100 mA 5 V DC |
절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
내전압(초기): 접점간 | 1,000 V AC 1분간 (검지 전류: 10 mA) |
내전압(초기): 접점-코일간 | 5,000 V AC 1분간 (검지 전류: 10 mA) |
내서지 전압(초기): 접점-코일간 | 10,000 V |
동작 시간 (초기) (at 20℃) | 코일 정격 전압으로 20 ms 이하(접점 바운스 미포함) |
복귀 시간(초기)(at 20℃) | 코일 정격 전압으로 15 ms 이하(접점 바운스 미포함, 다이오드 있음) |
오동작 충격 | 100 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
내구 충격 | 1,000 m/s2 (정현 반파 펄스: 6 ms) |
오동작 진동 | 10~55 Hz (복진폭: 1.5mm, 검지 시간: 10 μs) |
내구 진동 | 10~55 Hz (복진폭: 1.5mm) |
기계적 수명 | 200만 회 이상 (개폐 빈도: 180회/분) |
사용 조건 | 온도: -40~+60℃ 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
질량(중량) | 약 23g |
전기적 수명
항목 | 내용 |
---|---|
저항부하 | [at 20℃, 개폐 빈도: 20회/분] 10만 회 이상 20 A 250 V AC (cosΦ = 1.0) 1만 회 이상 25 A 250 V AC (cosΦ = 1.0) |
컴프레서 부하 | [at 20℃, 개폐 빈도: 20회/분] 10만 회 이상 돌입 70 A (cosΦ = 0.7), 정상 20 A (cosΦ = 0.9) 250 V AC |
인버터 부하 | [at 20℃, 개폐 빈도: 10회/분] 3만 회 이상 돌입 200 A, 정상 20 A 100 V AC 3만 회 이상 돌입 100 A, 정상 10 A 200 V AC |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목 | 항목 | 내용 | ||
---|---|---|---|---|
UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43028 | |
정격 | 25A 277V AC 20A 277V AC | |||
비고 | - | |||
갱신일 | ||||
CSA | 미취득 | 파일No. | - | |
정격 | - | |||
비고 | CSA는 C-UL로 취득했습니다. | |||
갱신일 | ||||
VDE | 취득 認定書(写)を 請求する | 파일No. | 40009169 | |
정격 | 20A 250V AC(cosφ=1.0) | |||
비고 | - | |||
갱신일 | ||||
TV | 취득 認定書(写)を 請求する | 파일No. | E43028 | |
정격 | TV8 | |||
비고 | - | |||
갱신일 | ||||
제품날인 ※ |
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
