AJVN5244F｜JV-N 릴레이
다운로드

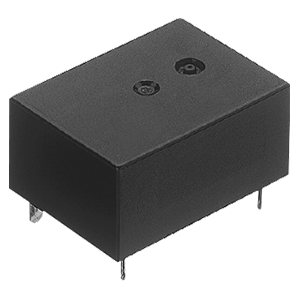

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AJVN5244F |
|---|---|
| 형번 | JVN1aF-100V-F |
| 상품명 | JV-N 릴레이 |
| 특징 | 히터 제어에 최적 1a 16A 높이10.9mm 플랫 파워 릴레이 |
기술·자료·견적
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | AJVN5244F |
| 형번 | JVN1aF-100V-F |
| 보호 구조 | 플럭스 타이트 |
| 동작 기능 | 싱글 스테이블형 |
| 단자 형상 | 프린트판 단자 |
| 릴레이 형상 | 플랫 타입 |
| 절연 종류 | E종 절연 |
| 포장 형태 | 상자 포장 |
| 상자 수 Inner carton(개) | 100 |
| 상자 수 Outer carton(개) | 1,000 |
코일 정격
| 항목 | 내용 |
|---|---|
| 코일 정격 전압 | 100 V DC |
| 감동 전압 (at20℃) | 60 V DC이하 (초기) |
| 개방 전압 (at20℃) | 4 V DC 이상 (초기) |
| 정격 여자 전류 [±10%] (at 20℃) | 6 mA |
| 코일 저항 [±10%] (at 20℃) | 16,600 Ω |
| 정격 소비 전력 | 600 mW |
| 최대 인가 전압(at20℃) | 110 V DC |
성능 개요
| 항목 | 내용 |
|---|---|
| 접점 구성 | 1a |
| 접점 형상 | 싱글 |
| 접촉 저항(초기) | 100 mΩ이하 (6 V DC 1 A 전압 강하법으로) |
| 접점 재질 | AgSnO2계 |
| 접점 용량(저항 부하) | 16 A 125 V AC, 10 A 277 V AC, 10 A 30 V DC |
| 접점 최대 허용 전력(저항 부하) | 2,770 VA, 300 W |
| 접점 최대 허용 전압 | 277 V AC, 110 V DC (0.3 A) |
| 접점 최대 허용 전류 | 16 A (AC), 10 A (DC) |
| 최소 적용 부하(참고값) | 100 mA 5 V DC |
| 절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
| 내전압(초기): 접점간 | 1,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 접점-코일간 | 2,500 V AC 1분간 (검지 전류: 10 mA) |
| 내서지 전압(초기): 접점-코일간 | 4,500 V |
| 동작 시간 (초기) (at 20℃) | 코일 정격 전압으로 8 ms이하 (100 V DC) (접점 바운스 미포함) |
| 복귀 시간(초기)(at 20℃) | 코일 정격 전압으로 5 ms 이하(접점 바운스 미포함, 다이오드 없음) |
| 오동작 충격 | 200 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
| 내구 충격 | 1,000 m/s2 (정현 반파 펄스: 6 ms) |
| 오동작 진동 | 10~55 Hz (복진폭: 1.6mm, 검지 시간: 10 μs) |
| 내구 진동 | 10~55 Hz (복진폭: 2mm) |
| 기계적 수명 | 2,000만 회 이상 (개폐 빈도: 180회/분) |
| 사용 조건 | 온도: -40~+60℃ 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 질량(중량) | 약 8g |
전기적 수명
| 항목 | 내용 |
|---|---|
| 저항부하 | 영업 담당자에게 상담해 주십시오. |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL | 취득 認定書(写)を 請求する | 파일No. | E43028 | |
| 정격 | 16A 125V AC 16A 277V AC 10A 30V DC 0.3A 110V DC 1/10 HP 125V AC 1/10 HP 277V AC | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 취득 認定書(写)を 請求する | 파일No. | 1678144 | |
| 정격 | 16A 125V AC 16A 277V AC 10A 30V DC 0.3A 110V DC 1/10 HP 125V AC 1/10 HP 277V AC | |||
| 비고 | - | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40055712 | |
| 정격 | 16A 250V AC(cosφ=0.4) 10A 30V DC(0ms) | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
