AHES4191｜HE-S 릴레이
다운로드

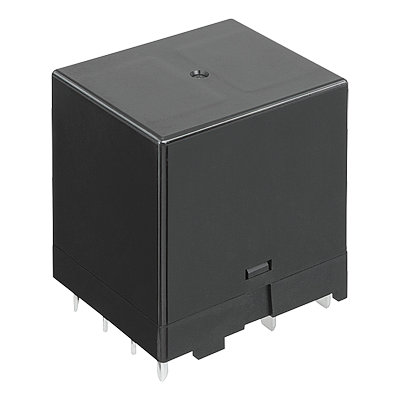

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AHES4191 |
|---|---|
| 형번 | AHES4191 |
| 상품명 | HE-S 릴레이 |
| 특징 | 에너지 관리·산업 기기 용도에 최적인 소형 사이즈, 2a, 2a1b 40A 파워 릴레이 |
기술·자료·견적
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | AHES4191 |
| 형번 | AHES4191 |
| 보호 구조 | 플럭스 타이트 |
| 동작 기능 | 싱글 스테이블형 |
| 단자 형상 | 프린트판 단자 |
| 접점 용량 타입 | 고용량 타입 |
| 전기적 수명 타입 | 표준 타입 |
| 접점 갭 | 3.2mm |
| 상자 수 Inner carton(개) | 25 |
| 상자 수 Outer carton(개) | 100 |
코일 정격
| 항목 | 내용 |
|---|---|
| 코일 정격 전압 | 12 V DC |
| 감동 전압 (at20℃) | 코일 정격 전압의 75% V이하 (초기) |
| 개방 전압 (at20℃) | 코일 정격 전압의 5% V이상 (초기) |
| 정격 여자 전류 [±10%] (at 20℃) | 157 mA |
| 코일 저항 [±10%] (at 20℃) | 76.6 Ω |
| 정격 소비 전력 | 1,880 mW 유지시:170 mW |
| 최대 인가 전압 | (at 55℃) 코일 정격 전압의 110% V 코일 정격 전압의 150% V (*4) (*4): 인가 시간 누계 24시간 이하인 경우 |
성능 개요
| 항목 | 내용 |
|---|---|
| 접점 구성 | 2a1b |
| 접점 형상 | 싱글 |
| 접촉 저항(초기) | a접점:100 mΩ이하 (6 V DC 1 A 전압 강하법으로) a접점:3 mΩ이하 (6 V DC 20 A 전압 강하법으로:참고값) b접점:100 mΩ이하 (6 V DC 1 A 전압 강하법으로) |
| 접점 재질 | a접점:AgSnO2계 b접점:AgNi계에 Au플래시 |
| 접점 용량(저항 부하) | a접점: 40 A 277 V AC, 5 A 110 V DC b접점: 1 A 277 V AC, 1 A 30 V DC |
| 접점 최대 허용 전력(저항 부하) | a접점: 11,080 VA b접점: 277 VA, 30 W |
| 접점 최대 허용 전압 | a접점:480 V AC, 110 V DC b접점:277 V AC, 30 V DC |
| 접점 최대 허용 전류 | a접점: 40 A (주위 온도70°C이하인 경우) 35 A (주위 온도70~85°C인 경우) b접점:1 A |
| 최소 적용 부하(참고값) | a접점:100 mA 5 V DC b접점:10 mA 5 V DC |
| 절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
| 과전류 내성(a접점, 초기) | 1,000A이하 통전 1ms 3회 (참고값) |
| 내전압(초기): 접점간 | a접점간: 2,000 V AC 1분간 (검지 전류: 10 mA) b접점간: 1,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 접점-코일간 | a접점-코일간: 5,000 V AC 1분간 (검지 전류: 10 mA) b접점-코일간: 2,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 이극 접점 상호간 | a접점 이극 접점 상호간: 5,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압: a접점-b접점간 | 5,000 V AC 1분간 (검지 전류: 10 mA) |
| 내서지 전압(초기): 접점-코일간 | 10,000 V (a접점-코일간) 2,500 V (b접점-코일간) |
| 코일 유지 전압 | 30~110% V (at -40~+55℃), 30~60% V (at +55~+85℃) |
| 동작 시간 (초기) (at 20℃) | 코일 정격 전압으로 30 ms 이하(접점 바운스 미포함) |
| 복귀 시간(초기)(at 20℃) | 코일 정격 전압으로 10 ms 이하(접점 바운스 미포함, 다이오드 없음) |
| 오동작 충격 | 98 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
| 내구 충격 | 980 m/s2 (정현 반파 펄스: 6 ms) |
| 오동작 진동 | 10~55 Hz (복진폭: 1mm, 검지 시간: 10 μs) |
| 내구 진동 | 10~55 Hz (복진폭: 1.5mm) |
| 기계적 수명 | 500만 회 이상 (개폐 빈도: 180회/분) |
| 사용 조건 | 온도: -40~+70℃ (접점 최대 허용 전류 40 A) 온도: -40~+85℃ (접점 최대 허용 전류 35 A, 및 수송·보관의 경우) 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 질량(중량) | 약 64g |
전기적 수명
| 항목 | 내용 |
|---|---|
| 저항부하 | [개폐 빈도 ON:OFF = 1초:9초] a접점: 10만 회 이상 20 A 277 V AC 3만 회 이상 35 A 277 V AC 1,000회 이상 40 A 277 V AC 1만 회 이상 5 A 110 V DC b접점: 10만 회 이상 1 A 277 V AC 10만 회 이상 1 A 30 V DC |
| 유도 부하 | [개폐 빈도 ON:OFF = 0.1초:10초] a접점:3만 회 이상 35 A 250 V AC (cosΦ = 0.8) |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43149 | |
| 정격 | a contact Make/Break:35A Rated 45A 277V AC Resistive 6K cycles 35A 277V AC Resistive 30K cycles 20A 277V AC Resistive 100K cycles 15A 480V AC Resistive 100K cycles b contact 1A 277V AC Resistive 100K cycles 1A 30V DC Resistive 100K cycles | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 미취득 | 파일No. | - | |
| 정격 | - | |||
| 비고 | CSA는 C-UL로 취득했습니다. | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40042442 | |
| 정격 | a contact 20A 250V AC cosφ=1 80K cycles AC-7a:35A 263V AC cosφ=0.8 30K cycles AC-3:12A 230V AC cosφ=0.65 30K cycles AC-3:8A 480V AC cosφ=0.65 30K cycles AC-7a:52.5A 263V AC cosφ=0.8 50 cycles b contact DC-13:1A 24V DC L/R=48ms 80K cycles 1A 30V DC 0ms 80K cycles | |||
| 비고 | - | |||
| 갱신일 | ||||
| TV | 취득 認定書(写)を 請求する | 파일No. | E43149 | |
| 정격 | TV-8 120V AC | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
