AHEA4192｜HE-A 릴레이
다운로드

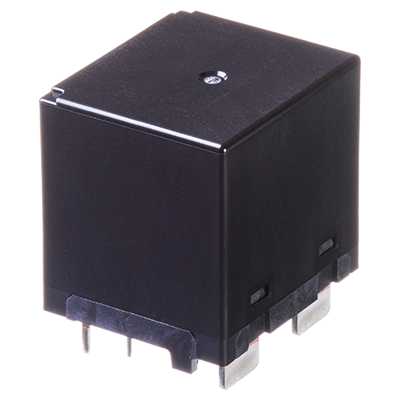

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AHEA4192 |
|---|---|
| 형번 | AHEA4192 |
| 상품명 | HE-A 릴레이 |
| 특징 | PV 인버터, 충전 스테이션, 산업 용도에 최적화된 소형 사이즈 1a/1a1b 110 A 파워 릴레이 |
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | AHEA4192 |
| 형번 | AHEA4192 |
| 보호 구조 | 플럭스 타이트 |
| 동작 기능 | 싱글 스테이블형 |
| 단자 형상 | 프린트판 단자 |
| 접점 용량 타입 | 표준 타입 |
| 상자 수 Inner carton(개) | 25 |
| 상자 수 Outer carton(개) | 100 |
코일 정격
| 항목 | 내용 |
|---|---|
| 코일 정격 전압 | 24 V DC |
| 감동 전압 (at20℃) | 코일 정격 전압의 75% V이하 (초기) |
| 개방 전압 (at20℃) | 코일 정격 전압의 5% V이상 (초기) |
| 정격 여자 전류 [±10%] (at 20℃) | 80 mA |
| 코일 저항 [±10%] (at 20℃) | 300 Ω |
| 정격 소비 전력 | 1,920 mW 유지시:310 mW |
| 최대 인가 전압 | (at 55℃) 코일 정격 전압의 110% V |
성능 개요
| 항목 | 내용 |
|---|---|
| 접점 구성 | 1a1b |
| 접점 형상 | 싱글 |
| 접촉 저항(초기) | 10 mΩ이하 (6 V DC 20 A 전압 강하법으로) 100 mΩ이하 (6 V DC 1 A 전압 강하법으로) |
| 접점 재질 | a접점:AgNi계 b접점:AgNi계 합금에 Au플래시 |
| 접점 용량(유도 부하) | 90 A 277 V AC cosφ = 0.8 |
| 접점 용량(저항 부하) | a접점: 60 A 490 V AC, 55 A 800 V AC, 90 A 60 V DC b접점: 1 A 30 V DC |
| 접점 최대 허용 전력(저항 부하) | a접점: 44,000 VA, 5,400 W b접점: 30 W |
| 접점 최대 허용 전압 | a접점: 800 V AC, 60 V DC b접점: 30 V DC |
| 접점 최대 허용 전류 | a접점:90 A b접점:1 A |
| 접점 최대 허용 전류(유도 부하) | 90 A |
| 접점 최대 통전 전류 | 110 A |
| 최소 적용 부하(참고값) | a접점:100 mA 5 V DC b접점:10 mA 5 V DC |
| 절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
| 내전압(초기): 접점간 | a접점간: 2,000 V AC 1분간 (검지 전류: 10 mA) b접점간: 1,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 접점-코일간 | a접점-코일간: 5,000 V AC 1분간 (검지 전류: 10 mA) b접점-코일간: 2,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압: a접점-b접점간 | 5,000 V AC 1분간 (검지 전류: 10 mA) |
| 내서지 전압(초기): 접점-코일간 | 10,000 V (a접점-코일간) 2,500 V (b접점-코일간) |
| 코일 유지 전압 | 40~110% V (at -40~+55℃), 40~60% V (at +55~+85℃) |
| 동작 시간 (초기) (at 20℃) | 코일 정격 전압으로 30 ms 이하(접점 바운스 미포함) |
| 복귀 시간(초기)(at 20℃) | 코일 정격 전압으로 10 ms 이하(접점 바운스 미포함, 다이오드 없음) |
| 오동작 충격(초기) | 98 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
| 내구 충격(초기) | 980 m/s2 (정현 반파 펄스: 6 ms) |
| 오동작 진동(초기) | 10~55 Hz (복진폭: 1.0mm, 검지 시간: 10 μs) |
| 내구 진동(초기) | 10~55 Hz (복진폭: 1.5mm) |
| 기계적 수명 | 100만 회 이상 (개폐 빈도: 180회/분) |
| 사용 조건 | 온도: -40~+55℃ (코일 유지 전압이 코일 정격 전압의 40~110% V인 경우) 온도: -40~+85℃ (코일 유지 전압이 코일 정격 전압의 40~60% V인 경우, 및 수송·보관인 경우) 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 질량(중량) | 약 80g |
전기적 수명
| 항목 | 내용 |
|---|---|
| 유도 부하 | [제어 용량] 90 A 277 V AC cosφ = 0.8 [개폐 회수] 1,000회 이상 (ON:OFF = 1초:9초、85℃) |
| 저항부하 | [제어 용량] 60 A 490 V AC [개폐 회수] 1만 회 이상 (ON：OFF = 1초：9초) [제어 용량] 55 A 800 V AC [개폐 회수] 1,000회 이상 (ON：OFF = 1초：9초) [제어 용량] 40 A 600 V AC [개폐 회수] 5만 회 이상 (ON：OFF = 1초：9초、85℃) [제어 용량] 30 A 800 V AC [개폐 회수] 5만 회 이상 (ON：OFF = 1초：9초、85℃) [제어 용량] 90 A 60 V DC [개폐 회수] 1만 회 이상 (ON：OFF = 1초：9초、85℃) [제어 용량] 1 A 30 V DC [개폐 회수] 10만 회 이상 (ON：OFF = 1초：9초) |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43028 | |
| 정격 | a contact 40A make/break 110A carry 600V AC resistive load 50,000 cycles 85°C 80A make/break 110A carry 277V AC resistive load 10,000 cycles 20°C 3hp 240V AC 30,000 cycles 85°C b contact 1A 30V DC resistive load 100,000 cycles 85°C | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 미취득 | 파일No. | - | |
| 정격 | - | |||
| 비고 | CSA는 C-UL로 취득했습니다. | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40056908 | |
| 정격 | a contact 10A (cosφ=1) 800V AC 30,000 cycles 85°C 90A (cosφ=1) 277V AC 1,000 cycles 85°C 50A make/break 110A carry (cosφ=1) 277V AC 50,000 cycles 85°C 90A 60V DC 10,000 cycles 85°C b contact 1A 30V DC 100,000 cycles 85°C | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
