AHE32X2N｜HE 릴레이 PV 타입
다운로드

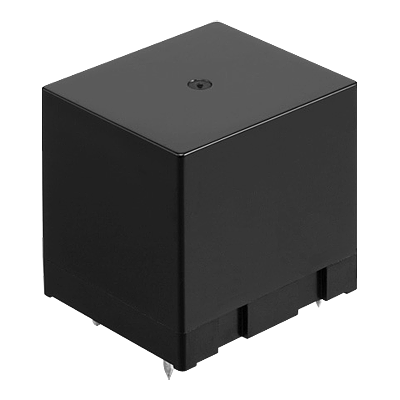

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AHE32X2N |
|---|---|
| 형번 | HE1aN-P-DC24V-Y5 |
| 상품명 | HE 릴레이 PV 타입 |
| 특징 | 태양광 발전의 파워 컨디셔너용 소형 사이즈 1a 35A/48A/90A 파워 릴레이 |
기술·자료·견적
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | AHE32X2N |
| 형번 | HE1aN-P-DC24V-Y5 |
| 보호 구조 | 플럭스 타이트 |
| 동작 기능 | 싱글 스테이블형 |
| 단자 형상 | 프린트판 단자 (블레이드) |
| 접점 용량 타입 | 48 A |
| 접점 갭 | 2.5mm |
| 포장 형태 | 상자 포장 |
| 상자 수 Inner carton(개) | 25 |
| 상자 수 Outer carton(개) | 100 |
코일 정격
| 항목 | 내용 |
|---|---|
| 코일 정격 전압 | 24 V DC |
| 감동 전압 (at20℃) | 코일 정격 전압의 70% V이하 (초기) |
| 개방 전압 (at20℃) | 코일 정격 전압의 10% V이상 (초기) |
| 정격 여자 전류 [±10%] (at 20℃) | 80 mA |
| 코일 저항 [±10%] (at 20℃) | 300 Ω |
| 정격 소비 전력 | 1,920 mW |
| 최대 인가 전압(at20℃) | 코일 정격 전압의 110% V |
성능 개요
| 항목 | 내용 |
|---|---|
| 접점 구성 | 1a |
| 접점 형상 | 싱글 |
| 접촉 저항(초기) | 100 mΩ이하 (6 V DC 1 A 전압 강하법으로) |
| 접점 재질 | AgNi계 |
| 접점 용량(저항 부하) | 48 A 490 V AC, 48 A 48 V DC |
| 접점 최대 허용 전력(저항 부하) | 23,520 VA (AC), 2,304 W (DC) |
| 접점 최대 허용 전압 | 490 V AC, 48 V DC |
| 접점 최대 허용 전류 | 48 A (AC, DC) |
| 최소 적용 부하(참고값) | 100 mA 5 V DC |
| 절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
| 내전압(초기): 접점간 | 2,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 접점-코일간 | 5,000 V AC 1분간 (검지 전류: 10 mA) |
| 내서지 전압(초기): 접점-코일간 | 10,000 V |
| 코일 유지 전압 | 40~100% V (at -50~55℃) 50~60% V (at 55~85℃) |
| 동작 시간 (초기) (at 20℃) | 코일 정격 전압으로 30 ms 이하(접점 바운스 미포함) |
| 복귀 시간(초기)(at 20℃) | 코일 정격 전압으로 10 ms 이하(접점 바운스 미포함, 다이오드 없음) |
| 오동작 충격 | 98 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
| 내구 충격 | 980 m/s2 (정현 반파 펄스: 6 ms) |
| 오동작 진동 | 10~55 Hz (복진폭: 1mm, 검지 시간: 10 μs) |
| 내구 진동 | 10~55 Hz (복진폭: 1.5mm) |
| 기계적 수명 | 1,000만 회 이상 (개폐 빈도: 180회/분) |
| 사용 조건 | 온도: -50~+85℃ (55~85℃로 사용하는 경우 코일 정격 전압은 50~60% V로 해 주십시오) 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 질량(중량) | 약 80g |
전기적 수명
| 항목 | 내용 |
|---|---|
| 저항부하 | [at 85℃, 개폐 빈도 ON:OFF = 1초:9초] 3만 회 이상 48 A 277 V AC 3만 회 이상 48 A 30 V DC [상온, 개폐 빈도 ON:OFF = 1초:9초] 1만 회 이상 48 A 490 V AC 1만 회 이상 48 A 48 V DC |
| 유도 부하 | [at 85℃, 개폐 빈도 ON:OFF = 0.1초:10초] 3만 회 이상 48 A 250 V AC (cosΦ = 0.8) 50회 이상 72 A 250 V AC (cosΦ = 0.8) |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43028 | |
| 정격 | 48A 277V AC General use, at 85°C 30,000 cycles 60A 277V AC General use, at 60°C 10,000 cycles | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 미취득 | 파일No. | - | |
| 정격 | - | |||
| 비고 | CSA는 C-UL로 취득했습니다. | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40006681 | |
| 정격 | 48A 250V AC (cosφ=0.8) at 85°C 30,000 cycles 72A 250V AC (cosφ=0.8) at 85°C 50 cycles 60A 250V AC (cosφ=0.8) at 85°C 10,000 cycles 50A 20V DC (0ms) at 85°C 30000 cycles | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
