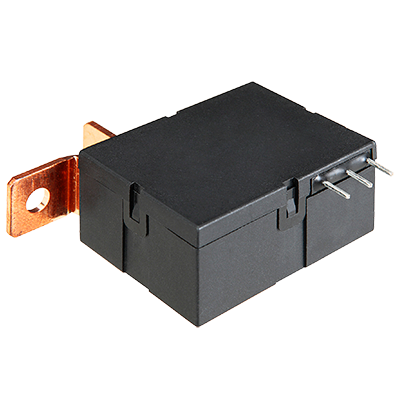

ADZS12124｜DZ-S 릴레이

다운로드

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

ADZS12124

형번

ADZS12124

상품명

 DZ-S 릴레이

특징

IEC62055-31 UC3 대응 1a 90A 파워 래칭 릴레이
ECAD 모델
Loading...

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번ADZS12124
형번ADZS12124
보호 구조더스트 커버
동작 기능1코일 래칭형
단자 형상수직 단자
접점 용량 타입고용량
상자 수 Inner carton(개)20
상자 수 Outer carton(개)200

코일 정격

항목내용
코일 정격 전압24 V DC
세트 전압 (at20℃)코일 정격 전압의 70% V이하 (초기)
리셋 전압 (at20℃)코일 정격 전압의 70% V이하 (초기)
정격 여자 전류 [±10%] (at 20℃)62.5 mA
코일 저항 [±10%] (at 20℃)384 Ω
정격 소비 전력1.5 W
최대 인가 전압(at20℃)코일 정격 전압의 130% V

성능 개요

항목내용
접점 구성1a
접점 형상싱글
접점 전압 강하(초기)0.09 V이하 (90 A통전시), 0.05 V이하 (10 A통전시)
접점 재질AgSnO2계
접점 용량(저항 부하)90 A 250 V AC
접점 최대 허용 전력(저항 부하)24,840 VA
접점 최대 허용 전압276 V AC
접점 최대 허용 전류90 A (AC)
최소 적용 부하(참고값)100 mA 125 V AC
절연 저항(초기)1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정)
내전압(초기): 접점간2,000 V AC 1분간 (검지 전류: 10 mA)
내전압(초기): 접점-코일간4,000 V AC 1분간 (검지 전류: 10 mA)
내서지 전압(초기): 접점-코일간12,000 V
세트 시간(초기) (at20℃)코일 정격 전압으로 20 ms 이하(접점 바운스 미포함)
리셋 시간(초기) (at20℃)코일 정격 전압으로 20 ms 이하(접점 바운스 미포함)
오동작 충격(초기)300 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs)
내구 충격(초기)1,000 m/s2 (정현 반파 펄스: 6 ms)
오동작 진동(초기)10~55 Hz (복진폭: 1.5mm, 검지 시간: 10 μs)
내구 진동(초기)10~55 Hz (복진폭: 2mm)
기계적 수명10만 회 이상 (개폐 빈도: 180회/분)
사용 조건온도: -40~+85℃
습도: 5~85% RH (단, 빙결·결로하지 않을 것)
질량(중량)약 45g

전기적 수명

항목내용
저항부하[개폐 빈도: 20회/분 (ON:OFF = 2초:4초)]
1만 회 이상 90 A 250 V AC
UC3클래스(IEC62055-31)[개폐 빈도 ON:OFF = 10초:20초]
1만 회 이상 90 A 276 V AC
(cosΦ = 1 : 5,000회, cosΦ ＝ 0.5 : 5,000회)
