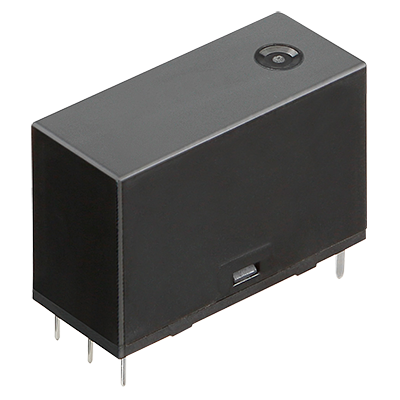

ADW1209HLW｜DW 릴레이
다운로드
※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | ADW1209HLW |
|---|---|
| 형번 | ADW1209HLW |
| 상세 | 인래쉬 타입 (16 A), 돌입 전류 100 A, 저배 타입 |
| 상품명 | DW 릴레이 |
| 특징 | 소형 1a 8A/16A 유극 파워 릴레이(래칭 타입) |
기술·자료·견적
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | ADW1209HLW |
| 형번 | ADW1209HLW |
| 전체 제품 상세 정보 | 인래쉬 타입 (16 A), 돌입 전류 100 A, 저배 타입 |
| 보호 구조 | 플럭스 타이트 |
| 동작 기능 | 2코일 래칭형 |
| 단자 형상 | 프린트판 단자 |
| 접점 용량 타입 | 인래시 타입 (16A) |
| 기능 | 저배 타입 |
| 포장 형태 | 상자 포장 |
| 상자 수 Inner carton(개) | 100 |
| 상자 수 Outer carton(개) | 500 |
코일 정격
| 항목 | 내용 |
|---|---|
| 코일 정격 전압 | 9 V DC |
| 세트 전압 (at20℃) | 코일 정격 전압의 80% V이하 (초기) |
| 리셋 전압 (at20℃) | 코일 정격 전압의 80% V이하 (초기) |
| 정격 여자 전류 [±10%] (at 20℃) | 세트 코일: 44.4 mA 리셋 코일: 44.4 mA |
| 코일 저항 [±10%] (at 20℃) | 세트 코일: 202.5 Ω 리셋 코일: 202.5 Ω |
| 정격 소비 전력 | 400 mW |
| 최대 인가 전압(at20℃) | 코일 정격 전압의 110% V |
성능 개요
| 항목 | 내용 |
|---|---|
| 접점 구성 | 1a |
| 접점 형상 | 싱글 |
| 접촉 저항(초기) | 100 mΩ이하 (6 V DC 1 A 전압 강하법으로) |
| 접점 재질 | AgSnO2계 |
| 접점 용량(저항 부하) | 16 A 277 V AC |
| 접점 최대 허용 전력(저항 부하) | 4,432 VA |
| 접점 최대 허용 전압 | 277 V AC |
| 접점 최대 허용 전류 | 16 A (AC) |
| 최소 적용 부하(참고값) | 100 mA 5 V DC |
| 절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
| 내전압(초기): 접점간 | 1,000 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 접점-코일간 | 5,000 V AC 1분간 (검지 전류: 10 mA) |
| 내서지 전압(초기): 접점-코일간 | 12,000 V |
| 세트 시간(초기) (at20℃) | 코일 정격 전압으로 15 ms 이하(접점 바운스 미포함) |
| 리셋 시간(초기) (at20℃) | 코일 정격 전압으로 15 ms 이하(접점 바운스 미포함) |
| 오동작 충격 | 100 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
| 내구 충격 | 1,000 m/s2 (정현 반파 펄스: 6 ms) |
| 오동작 진동 | 10~55 Hz (복진폭: 2mm, 검지 시간: 10 μs) |
| 내구 진동 | 10~55 Hz (복진폭: 3mm) |
| 기계적 수명 | 100만 회 이상 (개폐 빈도: 180회/분) |
| 사용 조건 | 온도: -40~+70℃ (8A초과~16A)(당사 포장 형태로는 -40~+70℃) 습도: -40~+85℃ (8A이하) 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 질량(중량) | 약 7.5g |
전기적 수명
| 항목 | 내용 |
|---|---|
| 저항부하 | 5만 회 이상 8 A 250 V AC (개폐 빈도: 20회/분) 2만 회 이상 16 A 277 V AC (개폐 빈도 ON:OFF = 1초:5초) |
| 내돌입 전원 부하 텅스텐 부하 | 2.5만 회 이상 돌입 전류 100 A 600 W 120 V AC (개폐 빈도 ON:OFF = 1초:59초) |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43149 | |
| 정격 | 16A 277V AC R 50,000cycles at60°C 16A 277V AC R 20,000cycles at85°C 8A 250V AC R 50,000cycles at85°C 5A 347V AC R 50,000cycles at85°C(UL only) 5A 30V DC R 50,000cycles at85°C 1200W Tungsten 240V AC 6,000cycles at50°C 600W Tungsten 120V AC 25,000cycles at50°C 1A 277V AC Electronic ballast 12,000cycles at40°C 2A 277V AC Electronic ballast 6,000cycles at40°C 5A 120V AC Electtonic ballast 6,000cycles at70°C(2coil latching type only) 5A 277V AC Standard ballast 6,000cycles at50°C | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 미취득 | 파일No. | - | |
| 정격 | - | |||
| 비고 | CSA는 C-UL로 취득했습니다. | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40032254 | |
| 정격 | 16A 277V AC (cosφ=1.0) 50,000cycles at70°C 16A 277V AC (cosφ=1.0) 20,000cycles at85°C 8A 250V AC (cosφ=1.0) 50,000cycles at85°C 5A 30V DC (0ms) 50,000cycles at85°C *1) 24A 277V AC (cosφ=1.0) 50cycles at85°C *2) 16A 277V AC (cosφ=1.0) 10,000cycles at 85°C | |||
| 비고 | - | |||
| 갱신일 | ||||
| TV | 취득 認定書(写)を 請求する | 파일No. | E43149 | |
| 정격 | TV-8 (240V AC) 25,000cycles at40°C | |||
| 비고 | - | |||
| 갱신일 | ||||
| CQC | 취득 認定書(写)を 請求する | 파일No. | CQC16002150890 | |
| 정격 | 16A 250V AC | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
