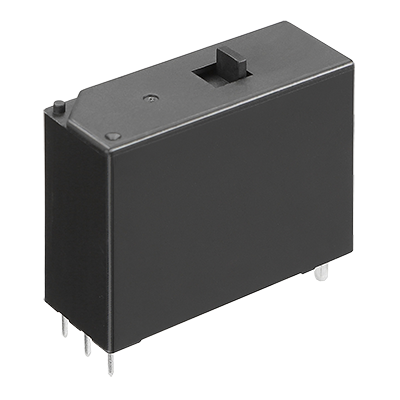

ADJH21105｜DJ-H 릴레이
다운로드
※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | ADJH21105 |
|---|---|
| 형번 | ADJH21105 |
| 상품명 | DJ-H 릴레이 |
| 특징 | 조명·모터 부하에 최적 1a 50A 래칭 릴레이 |
ECAD 모델
【외부 콘텐츠 이용에 관한 면책 조항】
이후 표시되는 외부 콘텐츠(ECAD 데이터 등을 포함)는 설계 검토를 위한 참고 데이터로만 제공됩니다. 당사는 해당 콘텐츠의 정확성, 완전성, 유용성, 확실성, 특정 목적에의 적합성, 제3자의 지식재산권 및 기타 권리의 비침해성, 그 밖의 어떠한 사항에 대해서도 일체의 보증을 하지 않습니다. 특히 이후 표시되는 콘텐츠는 당사가 제공한 데이터를 기반으로 제3자가 간소화 또는 변환 처리한 후 표시되는 경우가 있을 수 있으므로 유의하시기 바랍니다.
해당 콘텐츠의 이용, 편집, 수정 또는 이에 기반한 설계·평가·제조 등 일체의 행위는 모두 귀하의 책임 및 위험 부담 하에 이루집니다. 이와 관련하거나 이로 인하여 발생한 어떠한 손해, 손실 또는 비용에 대해서도 당사는 법적 구성(법리) 여하를 불문하고 일체의 책임을 부담하지 않습니다.
또한, 제3자가 제공하는 콘텐츠에는 해당 제3자가 정하는 조건이 적용될 수 있습니다.
위 내용을 확인하시고 동의하시는 경우 “OK”를 클릭하십시오.
기술·자료·견적
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | ADJH21105 |
| 형번 | ADJH21105 |
| 보호 구조 | 플럭스 타이트 |
| 동작 기능 | 1코일 래칭형 |
| 단자 형상 | 프린트판 단자 |
| 기능 | 매뉴얼 스위치 타입 |
| 상자 수 Inner carton(개) | 50 |
| 상자 수 Outer carton(개) | 200 |
코일 정격
| 항목 | 내용 |
|---|---|
| 코일 정격 전압 | 5 V DC |
| 세트 전압 (at20℃) | 코일 정격 전압의 75% V이하 (초기) |
| 리셋 전압 (at20℃) | 코일 정격 전압의 75% V이하 (초기) |
| 정격 여자 전류 [±10%] (at 20℃) | 세트 코일: 200 mA 리셋 코일: 200 mA |
| 코일 저항 [±10%] (at 20℃) | 세트 코일: 25 Ω 리셋 코일: 25 Ω |
| 정격 소비 전력 | 1,000 mW |
| 최대 인가 전압(at20℃) | 코일 정격 전압의 130% V |
성능 개요
| 항목 | 내용 |
|---|---|
| 접점 구성 | 1a |
| 접점 형상 | 싱글 |
| 접촉 저항(초기) | 20 mΩ이하 (24 V DC 1 A 전압 강하법으로) |
| 접점 재질 | AgSnO2계 |
| 접점 용량(저항 부하) | 50 A 277 V AC |
| 접점 최대 허용 전력(저항 부하) | 13,850 VA (50 A 277 V AC) |
| 접점 최대 허용 전압 | 480 V AC |
| 접점 최대 허용 전류 | 50 A (AC) |
| 최소 적용 부하(참고값) | 100 mA 5 V DC |
| 절연 저항(초기) | 1,000 MΩ이상 (500 V DC 절연저항계로 내전압 항과 같은 곳을 측정) |
| 내전압(초기): 접점간 | 1,500 V AC 1분간 (검지 전류: 10 mA) |
| 내전압(초기): 접점-코일간 | 4,000 V AC 1분간 (검지 전류: 10 mA) |
| 내서지 전압(초기): 접점-코일간 | 12,000 V |
| 세트 시간(초기) (at20℃) | 코일 정격 전압으로 20 ms 이하(접점 바운스 미포함) |
| 리셋 시간(초기) (at20℃) | 코일 정격 전압으로 20 ms 이하(접점 바운스 미포함) |
| 오동작 충격(초기) | 100 m/s2 (정현 반파 펄스: 11 ms, 검지 시간: 10 μs) |
| 내구 충격(초기) | 1,000 m/s2 (정현 반파 펄스: 6 ms) |
| 오동작 진동(초기) | 10~55 Hz (복진폭: 1.5mm, 검지 시간: 10 μs) |
| 내구 진동(초기) | 10~55 Hz (복진폭: 2mm) |
| 기계적 수명 | 100만 회 이상 (개폐 빈도: 180회/분) |
| 사용 조건 | 온도: -40~+85℃ (당사 포장 형태로는 -40~+70℃) 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 질량(중량) | 약 31g |
전기적 수명
| 항목 | 내용 |
|---|---|
| 저항부하 | [개폐 빈도 ON:OFF = 1초:9초] 10만 회 이상 25 A 277 V AC 1만 회 이상 50 A 277 V AC |
| 내돌입 전원 부하 텅스텐 부하 | [개폐 빈도 ON:OFF = 1초:59초] 2.5만 회 이상 2,400 W 120 V AC |
| 내돌입 전원 부하 전자 밸러스트 부하 | [개폐 빈도 ON:OFF = 1초:9초] 6,000회 이상 20 A 277 V AC |
| 내돌입 전류 부하 콘덴서 부하(IEC 60669‑1) | [개폐 빈도 ON:OFF = 1초:9초] 3만 회 이상 20 A 250 V AC 200 μF |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43149 | |
| 정격 | 50A 277V AC Resistive 85°C 40A 347V AC Resistive 40°C 30A 480V AC Resistive 40°C 20A 347V AC Electronic ballast 85°C 20A 277V AC Electronic ballast 85°C 20A 277V AC Standard ballast 85°C 15A 347V AC Standerd ballast 85°C 5540W 277V AC Tungsten 40°C 1.5hp 120V AC 40°C 3hp 240V AC 40°C | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 미취득 | 파일No. | - | |
| 정격 | - | |||
| 비고 | CSA는 C-UL로 취득했습니다. | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40045659 | |
| 정격 | 50A 250V AC (cosφ=1.0) 85°C 25A 250V AC (cosφ=1.0) 40°C 20A 250V AC Capacitor 200µF 40°C (IEC/EN 60669-1 compliant) | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
