PhotoMOS 릴레이의 분류와 회로 구성

• 1. AQV10 시리즈
• 2. AQV11 시리즈
• 3. AQV20 시리즈
• 4. AQY2C(TSON) 시리즈
• 5. AQY21(DIP,SOP)/AQY22(SOP,SSOP,SON,VSSOP)/
  AQY23(SOP)/AQY27(Power-DIP) 시리즈
• 6. AQY21・F(SOP)/AQY22・F(SSOP) 시리즈
• 7. AQV21(DIP,SOP)/AQV22(DIP,SOP)/
  AQV23(DIP)/AQV25(DIP,SOP) 시리즈
• 8. AQW21(DIP,SOP)/AQW22(DIP,SOP)/
  AQW25(DIP) 시리즈
• 9. AQY41(DIP,SOP) 시리즈
• 10. AQV41(DIP,SOP)/AQV45(DIP) 시리즈
• 11. AQW61(DIP,SOP)/AQW65(DIP) 시리즈
• 12. AQW41(DIP,SOP)/AQW45(DIP) 시리즈
• 13. AQS22(SOP) 시리즈
• 14. AQS22・F(SOP) 시리즈
• 15. AQZ10(SIL)/AQZ19(SIL) 시리즈
• 16. AQZ20(SIL) 시리즈
• 17. AQZ10・D(SIL) 시리즈
• 18. AQZ20・D(SIL) 시리즈
• 19. AQZ40(SIL) 시리즈
• 20. APV1122(DIP)
• 21. APV1121S/APV2121S/APV2111V(SOP,SSOP)

1) AQV 시리즈(6pin)는 출력 측 부하 연결 방법에 따라 A, B, C 연결로 분류합니다.
2) E₁: 입력 측 전원 V_IN: 입력 전압 I_F=LED 전류 I_IN: 입력 전류 V_L: 부하 전압 I_L: 부하 전류

●각 그림을 클릭하면 그림이 확대됩니다.

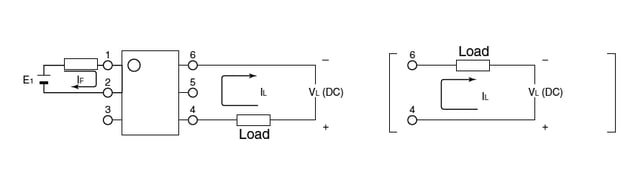

1. AQV10 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
※	1a	DC	A

※3번 단자는 릴레이 내부 회로에서 사용하므로 외부 회로와 연결하지 마십시오.

2. AQV11 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
※	1a	DC	A

※3번 단자는 릴레이 내부 회로에서 사용하므로 외부 회로와 연결하지 마십시오.

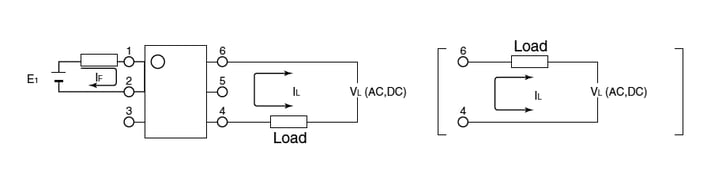

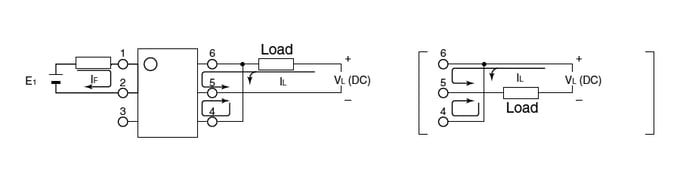

3. AQV20 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도

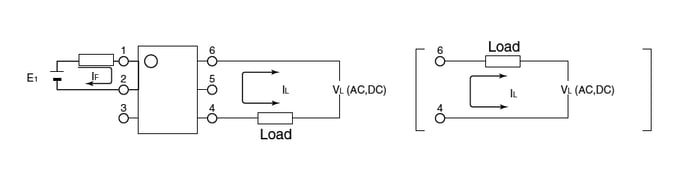

※	1a	AC/DC	A

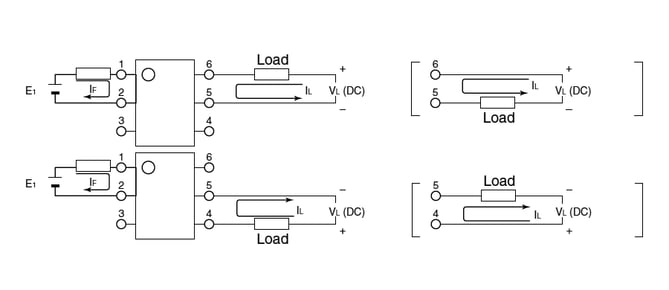

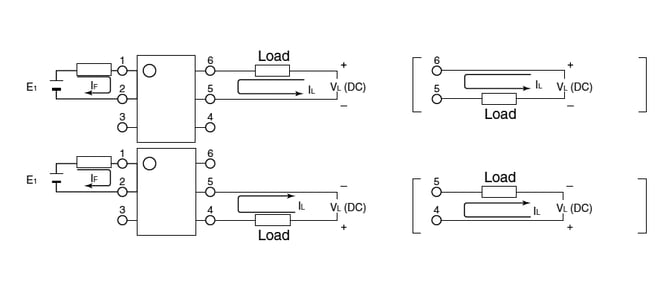

		DC	B	2a로 연결하는 것도 가능합니다. (단, 연속 부하 전류의 합이 절대 최대 정격을 넘지 않아야 합니다. )

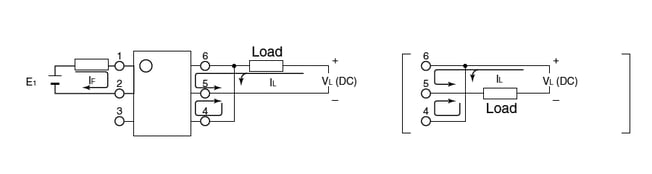

		DC	C

※3번 단자는 릴레이 내부 회로에서 사용하므로 외부 회로와 연결하지 마십시오.

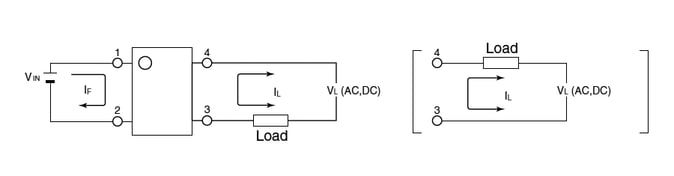

4. AQY2C(TSON) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	AC/DC	-

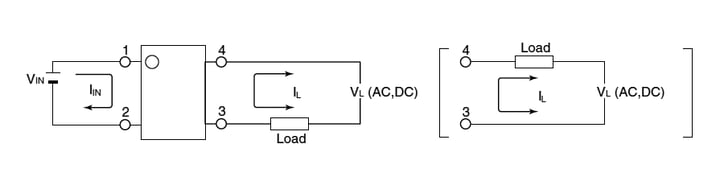

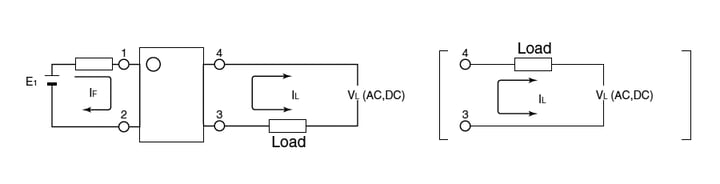

5. AQY21(DIP,SOP)/AQY22(SOP,SSOP,SON,VSSOP)/AQY23(SOP)/AQY27(Power-DIP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	AC/DC	-

6. AQY21・F(SOP)/AQY22・F(SSOP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	AC/DC	-

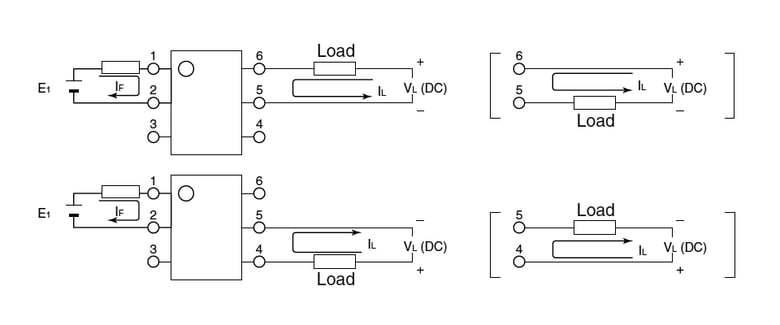

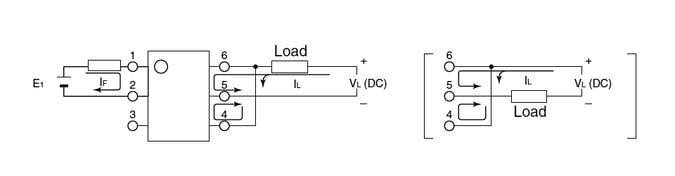

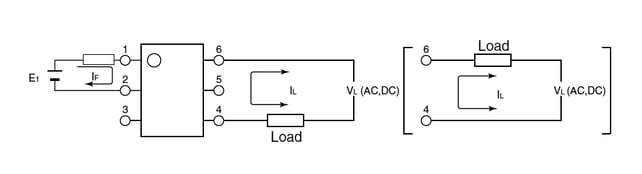

7. AQV21(DIP,SOP)/AQV22(DIP,SOP)/AQV23(DIP)/AQV25(DIP,SOP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
※	1a	AC/DC	A
		DC	B	2a로 연결하는 것도 가능합니다. (단, 연속 부하 전류의 합이 절대 최대 정격을 넘지 않아야 합니다. )
		DC	C

주) AQV23 시리즈도 SOP에서 주문하실 수 있습니다. 당사 영업 담당자에게 문의해 주십시오.
※3번 단자는 릴레이 내부 회로에서 사용하므로 외부 회로와 연결하지 마십시오.

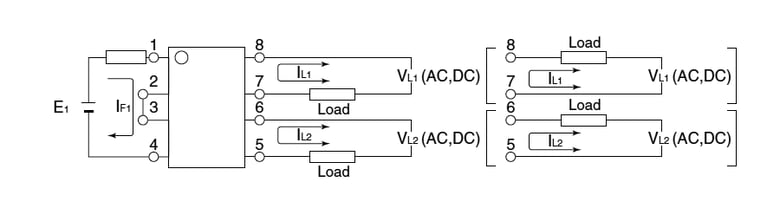

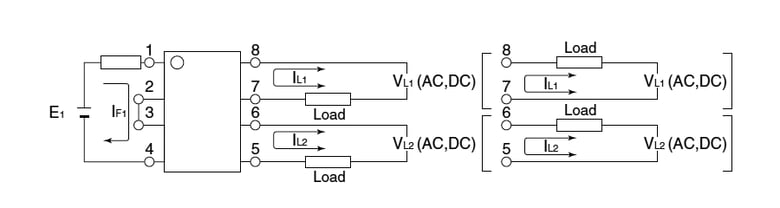

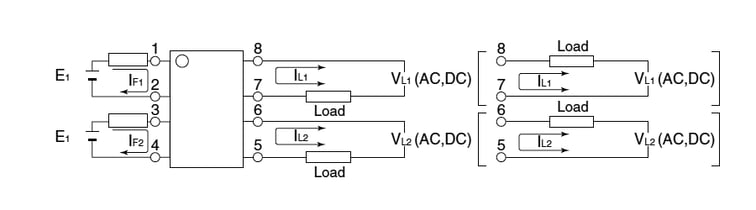

8. AQW21(DIP,SOP)/AQW22(DIP,SOP)/AQW25(DIP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도

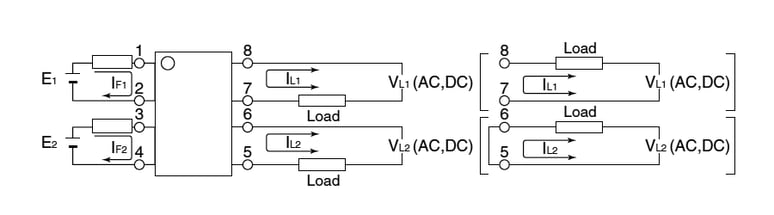

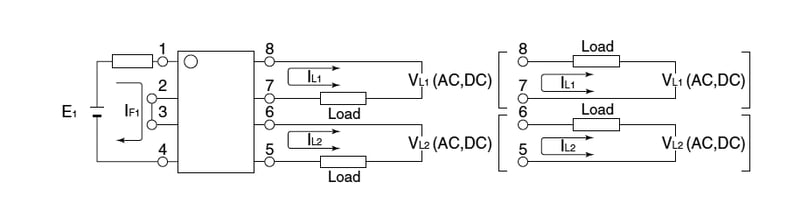

	2a	AD/DC	-	(1) 1a 2회로 입력인 경우 (2) 2a 1회로 입력인 경우

9. AQY41(DIP,SOP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1b	AC/DC	-

10. AQV41(DIP,SOP)/AQV45(DIP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
※	1b	AC/DC	A
		DC	B	2b로 연결하는 것도 가능합니다. (단, 연속 부하 전류의 합이 절대 최대 정격을 넘지 않아야 합니다. )
		DC	C

※3번 단자는 릴레이 내부 회로에서 사용하므로 외부 회로와 연결하지 마십시오.

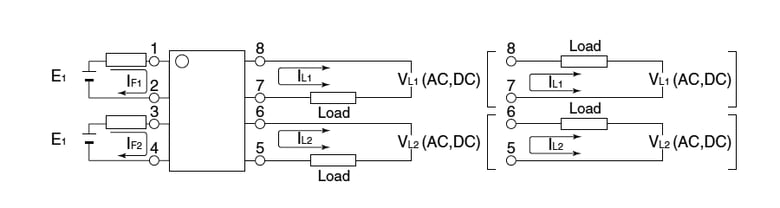

11. AQW61(DIP,SOP)/AQW65(DIP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a1b	AC/DC	-	(1) 1a1b 2회로 입력인 경우 (2) 1a1b 1회로 입력인 경우

12. AQW41(DIP,SOP)/AQW45(DIP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	2b	AC/DC	-	(1) 1b 2회로 입력인 경우 (2) 2b 1회로 입력인 경우

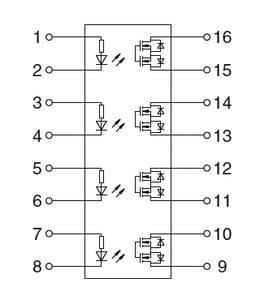

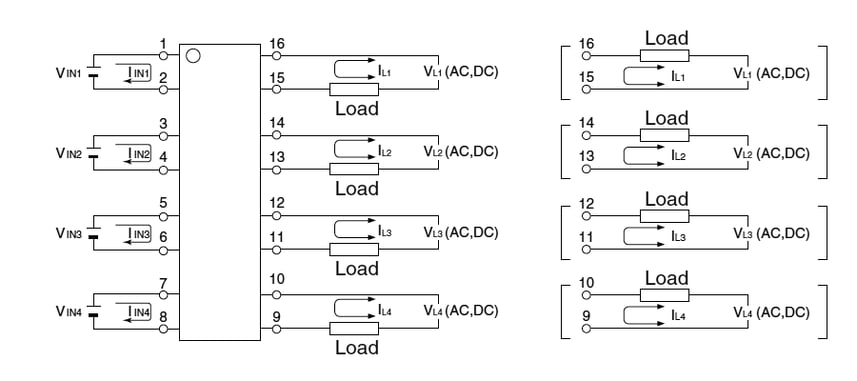

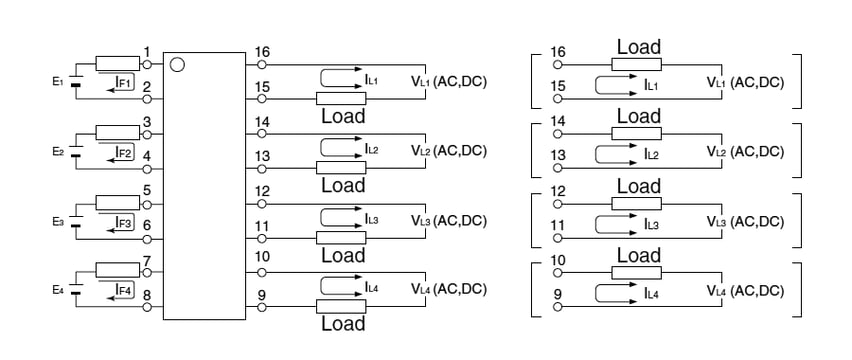

13. AQS22(SOP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	4a	AC/DC	-

14. AQS22・F(SOP) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	4a	AC/DC	-

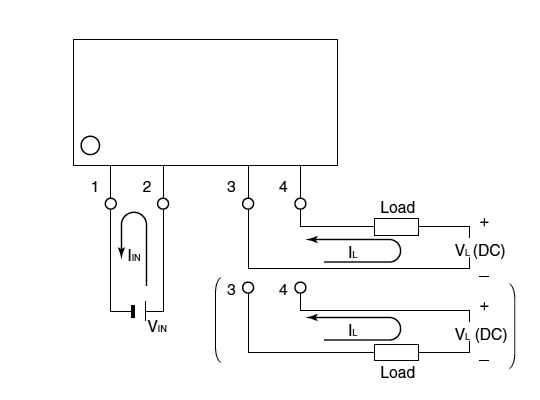

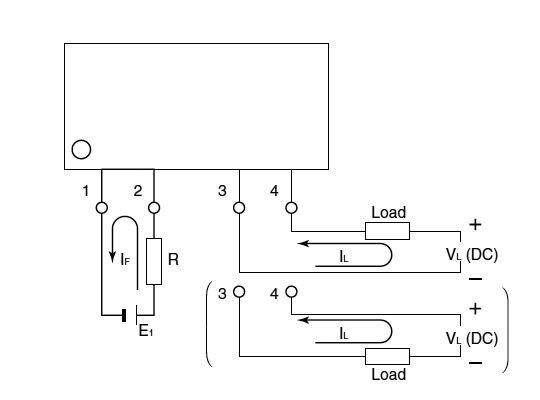

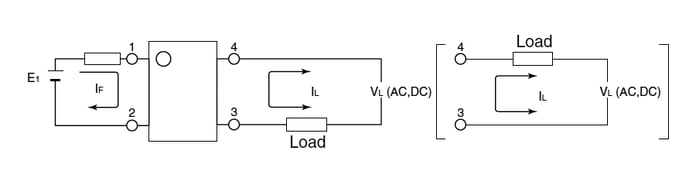

15. AQZ10(SIL)/AQZ19(SIL) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	DC	-

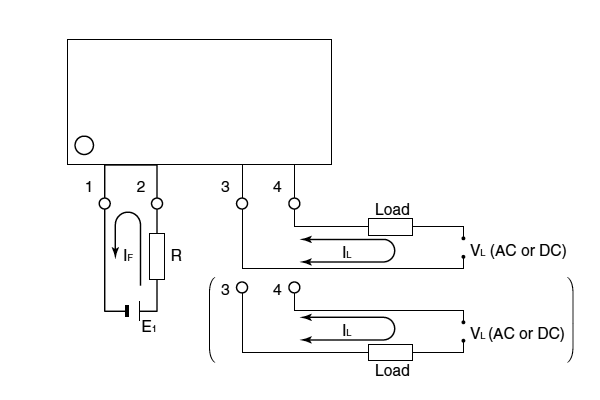

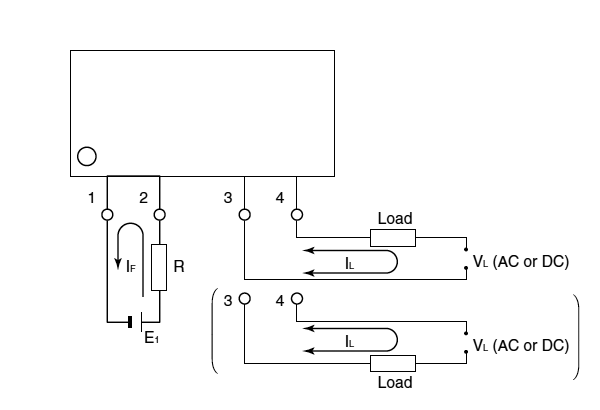

16. AQZ20(SIL) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	AC/DC	-

17. AQZ10・D(SIL) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	DC	-

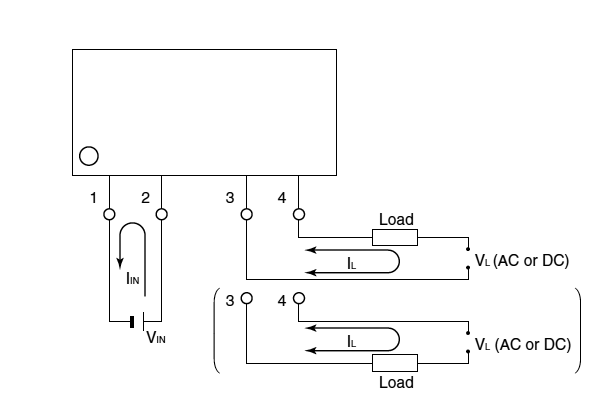

18. AQZ20・D(SIL) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	AC/DC	-

19. AQZ40(SIL) 시리즈

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1b	AC/DC	-

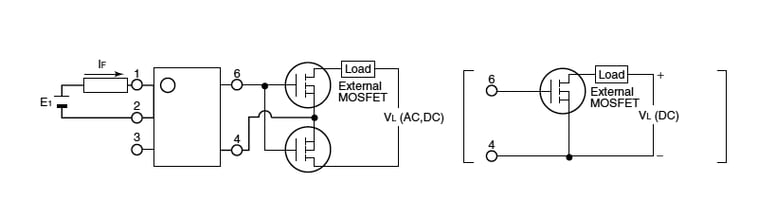

20. APV1122(DIP)

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
※	1a	-	-

※3번 단자는 릴레이 내부 회로에서 사용하므로 외부 회로와 연결하지 마십시오.

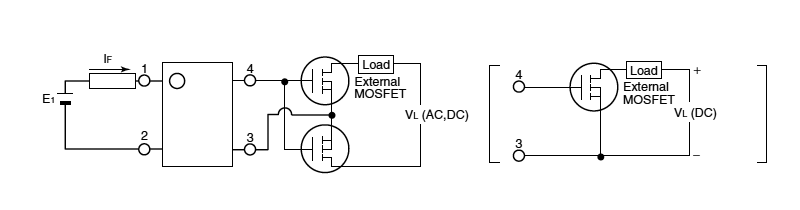

21. APV1121S/APV2121S/APV2111V(SOP,SSOP)

내부 블럭도	출력 구성	적용 부하	부하 연결 방법	단자 결선도
	1a	-	-
