MINAS A6Lシリーズ (特注品) | ACサーボアンプ

ダウンロード

  • 基本情報

  • ラインアップ

  • システム構成

基本情報

pic01

リニアモータ駆動用アンプ / ダイレクトドライブモータ駆動用アンプ
高精度かつ高速動作のリニア制御アンプ

  • copy_of_ce_emc
  • ukca
  • ul_cul
  • ul_c_us_listed
  • tuv_functional_safty
  • standard-note01
  • tuv_tested
  • standard-note02
  • of_kc

  • ※1 Type SM
    ※2 Type SL

特長

リニアモータ / ダイレクトドライブモータ制御用

モータ

  • 3相コアレス、コア付き、シャフトモータ、ダイレクトドライブモータなど多彩に対応

スケール

  • シリアル通信インクリ/アブソ、A/B/Z相の各スケールに対応

磁極位置検出

  • 磁極位置信号あり/なし（自動検出）の双方に対応

セットアップ

  • 磁極、スケール方向、ゲイン等を自動設定

リニアモータ / ダイレクトドライブモータ制御用 パートナー製品

AC Servo Partner Products

ラインアップ

アンプ一覧

電源電圧アンプ品番※1モータ定格出力※2
定格電流 A(rms)最大
電流
A(rms)
キャリア周波数
6 kHz8 kHz12 kHz
単相
AC
100 V〜120 V
MADL □ 01 △△
─
─
1.2
3.7
MADL □ 11 △△
─
─
1.6
5.5
MBDL □ 21 △△
2.5
2.1
─
7.4
MCDL □ 31 △△
4.6
4.1
─
14.3
単相／三相
AC
200 V〜240 V
MADL □ 05 △△
─
─
1.2
3.8
MADL □ 15 △△
─
─
1.6
4.8
MBDL □ 25 △△
2.6
2.1
─
7.3
MCDL □ 35 △△ ※3
4.1
─
─
13.2
MDDL □ 45 △△ ※3
5.9
─
─
15.5
MDDL □ 55 △△ ※3
9.4
─
─
26.1
三相
AC
200 V〜240 V
MEDL □ 83 △△ ※3
13.4
─
─
37.4
MEDL □ 93 △△ ※3
17.0
─
─
48.0
MFDL □ A3 △△ ※3
18.7
─
─
54.4
MFDL □ B3 △△ ※3
33.0
─
─
72.1
MGDL T C3 △△
40.0
─
─
116.6
MHDL T E3 △△
─
66.1
─
167.2
MHDL T F3 △△
80.2
─
─
207.9
三相
AC
400 V
MDDL T 44 △△
1.5
1.2
0.8
4.5
MDDL T 54 △△
2.9
─
─
8.7
MDDL T 64 △△
4.7
─
─
14.1
MEDL T 84 △△
6.7
─
─
19.7
MFDL T A4 △△
9.4
─
─
28.2
MFDL T B4 △△
16.5
─
─
42.4
MGDL T C4 △△
20.3
─
─
58.7
MHDL T E4 △△
─
32.3
─
83.7
MHDL T F4 △△
40.1
─
─
103.9

※1 品番の□、△△には次の記号が入ります。
□部 共通　　  N ： セーフティ機能無し
　　　　　　　T ： セーフティ機能有り
△△部 A6L　   SM ： 多機能タイプ
　　　　　　　SL ： 位置制御タイプ
△△部 A6NL　 NM ： 多機能タイプ
　　　　　　　 NL ： 標準タイプ
△△部 A6BL　  BM ： 多機能タイプ
　　　　　　　 BL ： 標準タイプ
組み合わせには制限があり、多機能タイプ（品番末尾がM）はセーフティ機能有り（品番5 桁目がT）、位置制御タイプ、標準タイプ（品番末尾がL）はセーフティ機能無し（品番5 桁目がN）になります。

※2 適用モータは表記の定格電流、最大電流以下となるよう選定、使用してください。

※3 AC200~240 VのC,D,E,F枠の品番末尾に0C0をつけるとBiSS-C対応タイプになります。　品番例：MCDL□35B△0C0

システム構成

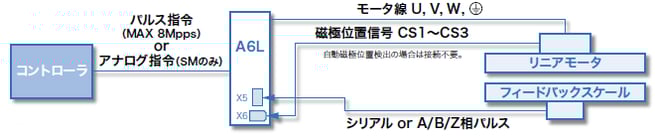

システム構成例

システム構成例

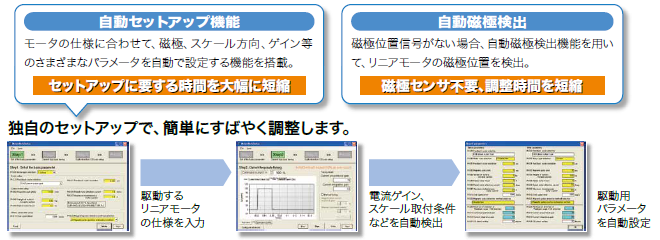

セットアップ

セットアップ

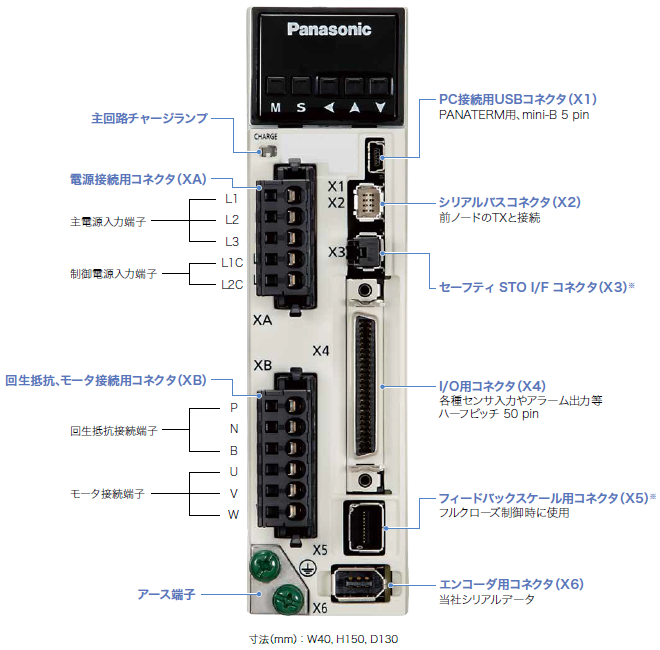

アンプ外観

A6L A枠

A6SM A枠

※本写真は多機能タイプです。位置制御タイプには、X3 コネクタがありません。
