MINAS A6Bシリーズ (特注品) | ACサーボアンプ

  • 基本情報

  • ラインアップ

  • システム構成

------------------------------ Tab1 showing ------------------------------

基本情報

EtherCAT対応 ネットワークアンプ
業界最高クラスの性能を一体型EtherCATアンプとして実現

  • ce_emc
  • ukca
  • ul_cul
  • ul_c_us_listed
  • tuv_functional_safty
  • standard-note01
  • tuv_tested
  • standard-note02
  • kc
  • ※1 Type E
    ※2 Type F
    CE、UKCA、UL/U-CL、TUV、KoreanKCを取得しています。

ethercat_logo

------------------------------ Tab2 showing ------------------------------

ラインアップ

アンプ一覧

アンプ電源単相
AC 100 V〜120 V
単相/三相
AC 200 V〜240 V
三相
AC 200 V〜240 V
三相
AC 380 V〜480 V
外形枠
記号
アンプ品番外形枠
記号
アンプ品番外形枠
記号
アンプ品番外形枠
記号
アンプ品番
モータの
定格出力
50 W
A
MADLN01BE
MADLT01BF
A
MADLN05BE
MADLT05BF

100 W
A
MADLN11BE
MADLT11BF

200 W
B
MBDLN21BE
MBDLT21BF
A
MADLN15BE
MADLT15BF

400 W
C
MCDLN31BE
MCDLT31BF
B
MBDLN25BE
MBDLT25BF

D
MDDLT44BF
750 W
C
MCDLN35BE
MCDLT35BF

D
MDDLT54BF
1 kW
D
MDDLN45BE
MDDLT45BF

D
MDDLT64BF
1.5 kW
D
MDDLN55BE
MDDLT55BF

2 kW
E
MEDLN83BE
MEDLT83BF
E
MEDLT84BF
3 kW
F
MFDLNA3BE
MFDLTA3BF
F
MFDLTA4BF
4 kW~
5 kW

F
MFDLNB3BE
MFDLTB3BF
F
MFDLTB4BF
7.5 kW
G
MGDLTC3BF
G
MGDLTC4BF
(開発中)
11 kW ~
15 kW

H
MHDLTE3BF
H
MHDLTE4BF
(開発中)
22 kW
H
MHDLTF3BF
H
MHDLTF4BF
(開発中)
  • モータのシリーズによっては表中の品番とは異なる組み合わせの場合がございます。

------------------------------ Tab3 showing ------------------------------

システム構成

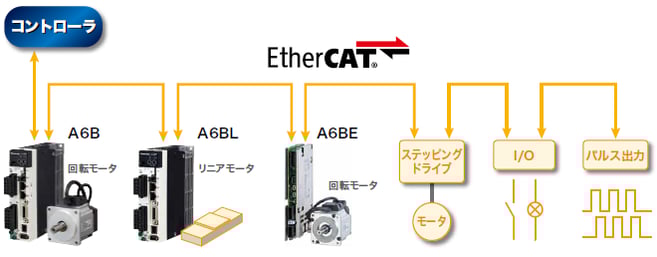

システム構成例

システム構成例

EtherCAT仕様

項目内容
デバイスプロファイルCoE(CANOpen over EtherCAT)
対応制御モードcsp、pp、hm、csv、cst、pv、tq
対応hm メソッド(原点復帰モード)1 ~ 14、17 ~ 30、33、34、35、37
同期モードDC(同期)、SM2(同期)、FreeRun(非同期)
対応 Cycle Time125μs、250μs、500μs、1ms、2ms、4ms

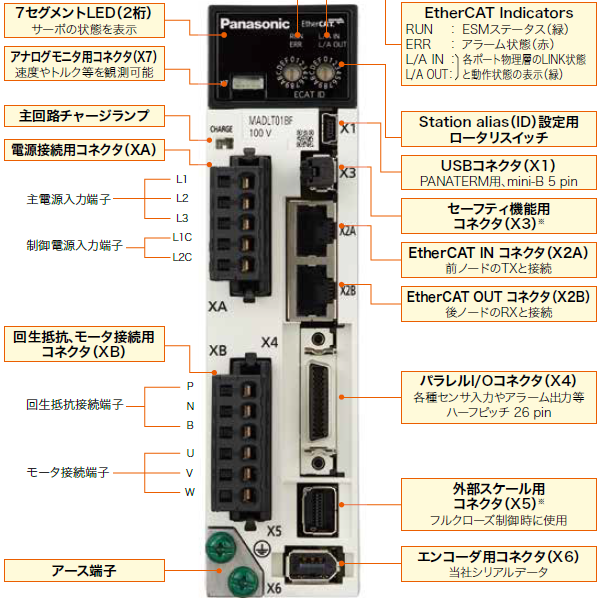

アンプ外観

A6B A枠

※ 写真はA6BFシリーズです。 A6BEシリーズには、X3とX5コネクタがありません。
