LightPix AE10(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2006年05月31日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01
※代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

一般仕様

項目仕様
定格電圧24V DC
電圧許容範囲21.6～26.4V DC(リップル含む)
定格消費電流0.5A以下
使用周囲温度0～+40℃
保存周囲温度-20～+60℃(氷結、結露なきこと)
使用／保存周囲湿度35～75%RH(at 25℃ 氷結、結露なきこと)
絶縁抵抗100MΩ以上　500V DC※
耐電圧500V AC/1分間(600V AC/1秒間)※
耐ノイズ性1000V P-P パルス幅 50ns/1μs(ノイズシミュレータ法による)
質量約400g(メインユニット)
約200g(操作ユニット)
約200g(ファインダユニット)
耐振動10～55Hz 1掃引/1分間　複振幅1.5mm X,Y,Z各方向30分間
耐衝撃196m/s2 X,Y,Z各方向5回

※ 本評価は機器の内部回路の電源一次側バリスタ、コンデンサを外した状態で実施しております。

機能仕様

メインユニット仕様

項目仕様
機種ANE101*ANE102*ANE103*ANE104*
設置距離(mm)45±2.5105±5.550±5.0120±12.0
測定範囲(mm)10×825×2050×40100×80
分解能(mm)0.10.20.5
受光素子カラーC-MOS
有効画素数水平352画素×垂直288画素(100,000画素)
撮像用光源白色LED
露光時間シャッタタイミングと連動
入出力シリアルRS-485ポート
 通信速度9600/14400/19200/38400/57600bps
通信方向半二重
同期方式調歩同期
伝送コードASCII
データ長8ビット
パリティチェックなし
ストップビット長1ビット
BCCあり
デリミタCR(0DH)
フロー制御なし
パラレルMini D-Sub15pin (電源共用)
 入力フォトカプラ入力 6点
トリガ 1bit/モード切替 2bit/品種切替 3bit
出力フォトモス出力 5点
READY 1bit/アラーム 1bit/判定出力 3bit
専用機器ポート操作ユニット用接続ポート

操作ユニット

項目仕様
表示7セグメント 3色
スイッチ数8
専用機器ポートメインユニット用接続ポート
入力内容・品種切替(品種1～7)
・モード切替
(ティーチング/RUN/RUN-VIEW)
・トリガ入力　・許容差　・機器設定
(通信速度/機器No./出力ディレイ/取込ディレイ/トリガ切替/起動品種/機能切替/バックライト消灯時間/自動保存/初期化/照明ON・OFF切替)
表示内容・判定結果　・演算結果
・READY　・アラーム

ファインダユニット

項目仕様
表示2inch カラー液晶
バックライト白色LED
バックライト寿命40,000h (25℃時)
動作操作ユニット接続時のみ

アプリケーション

ANE***0

項目仕様
品番ANE***0
機能名色抽出
色分解能カラー12色
【GretagMacbeth製 ColorChecker Color Rendition Chartにて確認】
機能(1)色面積
(品種に登録した色の大きさの検出)
(2)色判別
(品種に登録したどの色に近いか判別)
【機器設定モードで切替 (1),(2)同時使用不可】
登録品種数7品種
色登録方法ティーチング
入力値面積判定用上下限値
シリアル入力・トリガ入力　・品種切替(品種1～7)
・機能切替　・上下限値　・保存
出力・判定結果　・演算結果(数値)　・エラー出力
パラレル入力・トリガ入力　・品種切替(品種1～7)
・モード切替(ティーチング/RUN/RUN-VIEW)
出力・判定結果(OK/NG)　・READY　・アラーム

ANE***1

項目仕様
品番ANE***1
機能名エッジ検出
機能(1)エッジ検出　(2)頂点検出
【機器設定モードで切替 (1),(2)同時使用不可】
登録品種数7品種
品種登録方法ティーチング(必要発光量をティーチングします)
入力値エッジ位置または頂点座標判定用許容差
シリアル入力・トリガ入力　・品種切替(品種1～7)
・機能切替　・許容差　・保存
出力・判定結果　・演算結果　・エラー出力
パラレル入力・トリガ入力　・品種切替(品種1～7)
・モード切替(ティーチング/RUN/RUN-VIEW)
出力・判定結果(OK/NG)　・READY　・アラーム

ANE***2

項目仕様
品番ANE***2
機能名幅測定
機能(1)最大/最小縦幅、最大/最小横幅を検出判別
登録品種数7品種
品種登録方法ティーチング(必要発光量をティーチングします)
入力値最大/最小幅判定用許容差
シリアル入力・トリガ入力　・品種切替(品種1～7)
・機能切替　・許容差　・保存
出力・判定結果　・演算結果　・エラー出力
パラレル入力・トリガ入力　・品種切替(品種1～7)
・モード切替(ティーチング/RUN/RUN-VIEW)
出力・判定結果(OK/NG)　・READY　・アラーム

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

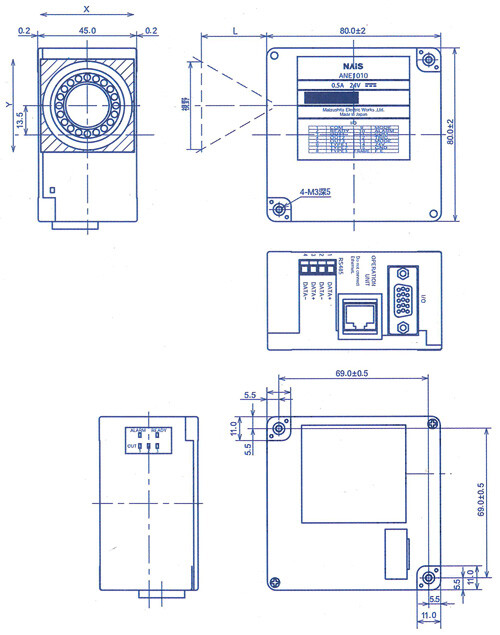

メインユニット

メインユニット

品番L(mm)視野(Xmm×Ymm)
ANE10104510×8
ANE1011
ANE1012
ANE102010525×20
ANE1021
ANE1022
ANE10305050×40
ANE1031
ANE1032
ANE1040120100×80
ANE1041
ANE1042

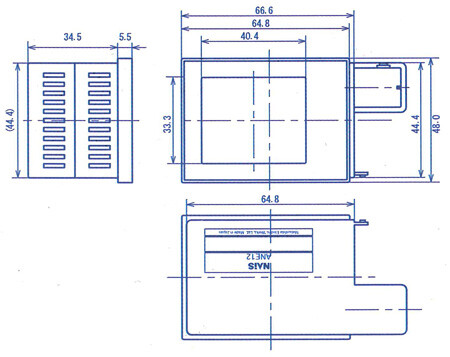

ファインダユニット

ファインダユニット

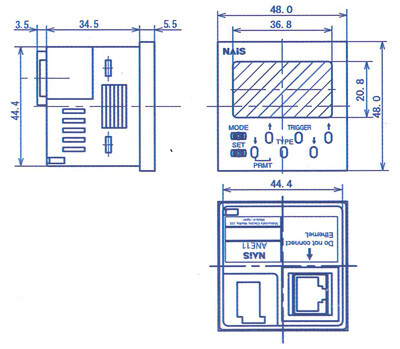

操作ユニット

操作ユニット
