LED方式SPOT型UV照射器 Aicure UJ30/35(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • データ

  • データの見方

  • 回路・接続

  • 使用上のご注意

受注終了

終了時期

2021年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01-1

------------------------------ Tab2 showing ------------------------------

仕様

コントローラ仕様

 UJ30(スタンダードモデル)UJ35(ハイパフォーマンスモデル)
コントローラ品番ANUJ3000ANUJ3500
接続ヘッド数1~4ヘッド
接続UVセンサ未対応対応
UV照射簡単モード1パターン照射
各ヘッドを一括/個別 選択制御
簡単モード1パターンと
プログラムによるパターン照射
(最大10ステップ 7パターン)
各ヘッドを一括/個別 選択制御
品種切替なし(1品種)あり(8品種)
調光/照射制御デジタル調光・照射制御マニュアルまたはタイマ制御
(0.1~99.9、100~999sec)
UVセンサによるオートキャリブレーション機能(UJ35のみ)
UVセンサ仕様[温度特性 ±5%F.S.(5~35℃)/繰り返し精度 ±1%(25℃)]
設定/操作操作スイッチでの設定、
電源キースイッチ
操作スイッチでの設定、
電源キースイッチ
RS-232C(UJ35設定ツール)
表示7セグメント表示
冷却方式自然冷却(ファンなし)
外部制御方式パラレルI/ORS-232C パラレルI/O
外部入力個別照射入力・照射停止入力、インターロック、全点灯照射入力、品種切り替え(UJ35のみ)
外部出力READY信号、エラー信号、警告出力、BUSY出力(各ヘッド毎)、+5V出力(表示灯用)
操作電圧ACアダプタ付属:100~240VAC(±10%) 50/60Hz 60VA(AC100V時)
使用周囲温度/使用周囲湿度0~+35℃/30~85%RH(但し、結露しないこと)
保存周囲温度/保存周囲湿度-10~+60℃/30~85%RH(但し、結露および氷結しないこと)
付属品ACアダプタ、キー
質量約1,180g
(コントローラ 約940g、ACアダプタ 約240g)
約1,200g
(コントローラ 約960g、ACアダプタ 約240g)

ヘッド仕様

ANUJ6180シリーズ

波長
365nm
スマート
ヘッド
ヘッド品番ANUJ6186
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm保護ガラス ※3
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420ANUJ6430
UV強度(mW/cm2 ※117,20014,9407,5604,4501,360530
照射距離8mm10mm15mm20mm30mm10mm
波長
365nm
標準
タイプ
ヘッド品番ANUJ6180
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm保護ガラス ※3
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420ANUJ6430
UV強度(mW/cm2 ※112,50010,6004,7202,500580300
照射距離10mm12mm20mm25mm30mm10mm
波長
385nm
スマート
ヘッド
ヘッド品番ANUJ6188
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm保護ガラス ※3
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420ANUJ6430
UV強度(mW/cm2※119,50016,9208,6804,7501,400580
照射距離8mm10mm15mm20mm30mm10mm
波長
385nm
標準
タイプ
ヘッド品番ANUJ6184
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm保護ガラス ※3
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420ANUJ6430
UV強度(mW/cm2※114,70011,7005,8002,790590330
照射距離10mm12mm15mm20mm30mm10mm
波長
405nm
スマート
ヘッド
ヘッド品番ANUJ6189
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm保護ガラス ※3
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420ANUJ6430
UV強度(mW/cm2※120,90017,8009,1905,4501,790810
照射距離8mm10mm15mm20mm30mm10mm
波長
405nm
標準
タイプ
ヘッド品番ANUJ6187
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm保護ガラス ※3
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420ANUJ6430
UV強度(mW/cm2※115,50012,6005,7303,150890440
照射距離10mm12mm20mm25mm30mm10mm
共通項目光源クラス3B LED製品(JIS C6802:2005)
波長365nm, 385nmタイプ:リスクグループ3(IEC62471)
波長405nmタイプ:リスクグループ2(IEC/EN 62471)
ケーブル長0.2m
UJシリーズ本体との接続には、別途接続ケーブルが必要
使用周囲温度/使用周囲湿度+5~+35℃ 30~85%RH(但し、結露しないこと)
保存周囲温度/保存周囲湿度-10~+60℃ 30~85%RH(但し、結露および氷結しないこと)

※1 取付金具に固定し、UJ30/35にて周囲温度25℃、100%出力で点灯し、センサ穴径ø1mmのUV照度計で測定した場合(初期値:当社基準測定方法に基づく)。
LED素子には発光強度にバラツキがあるため、実強度は20%以上高い場合があります。

※2 保証値ではありません。

ANUJ6170シリーズ

標準出力ヘッド※1ヘッド品番ANUJ6172
ケーブル長1.9m(ANUJ6172) コントローラにダイレクト接続
適応レンズスポット径ø3mmø4mmø6mmø8mmø10mm
レンズ品番ANUJ6423ANUJ6424ANUJ6426ANUJ6428ANUJ6420
照射強度(mW/cm2 ※29,3007,9003,6001,700640
照射距離10mm12mm20mm25mm30mm
共通項目光源クラス3B LED製品
ケーブル長0.2m UJシリーズ本体との接続には、別途接続ケーブルが必要
使用温度/湿度範囲+5~+35℃ 30~85%RH(25℃にて 結露なきこと)
保存温度/湿度範囲-10~+60℃ 30~85%RH(25℃にて 結露なきこと)

※1 標準出力ヘッドのケーブルは定長です。

※2 取り付け金具に固定し、周囲温度25℃で100%出力時(初期値)

※ ANUJ6172を除くANUJ6170シリーズは、2014年6月30日に受注終了いたしました。ANUJ6170シリーズの仕様は、へッド(ANUJ6170シリーズ)(終了品)のページをご覧ください。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

(突起部は寸法に含みません)

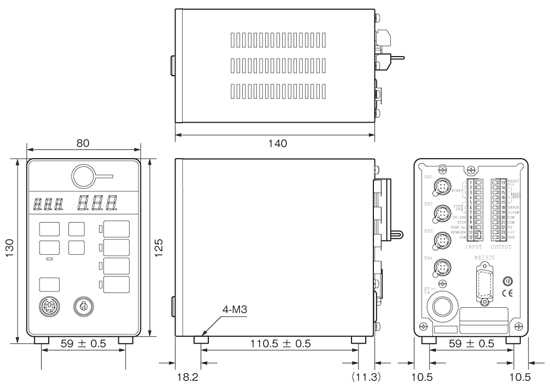

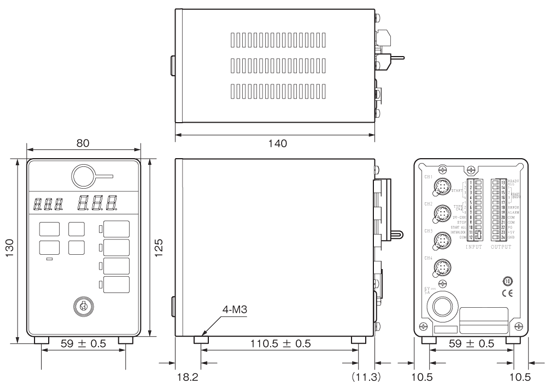

コントローラ

UJ35コントローラ ANUJ3500
(質量約960g)

ANUJ3500

UJ30コントローラ ANUJ3000
(質量約940g)

ANUJ3000

ヘッド部

標準・シリンドリカルレンズを取り付けた状態の図

ANUJ6180 / ANUJ6184 / ANUJ6186 / ANUJ6187 / ANUJ6188 / ANUJ6189

ANUJ6180 / ANUJ6184 / ANUJ6186 / ANUJ6187 / ANUJ6188 / ANUJ6189

ANUJ6172

ANUJ6172

※ ANUJ6172を除くANUJ6170シリーズは、2014年6月30日に受注終了いたしました。ANUJ6170シリーズの寸法図は、へッド(ANUJ6170シリーズ)(終了品)のページをご覧ください。

レンズ

標準・シリンドリカルレンズ

標準・シリンドリカルレンズ

サイドビューレンズ

サイドビューレンズ

ロッドレンズ

ANUJ6467L
ANUJ6467L
ANUJ6447L
ANUJ6447L

注:スマートヘッド ANUJ6186, ANUJ6188との組み合わせの場合は、お問い合わせください。

保護ガラス

ANUJ6430

ANUJ6430

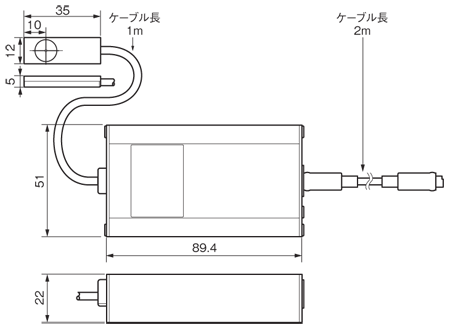

UVセンサ

ANUJ3800

ANUJ3800

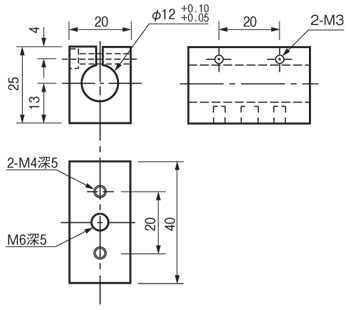

ヘッド取り付け金具

ANUJ6804

ANUJ6804

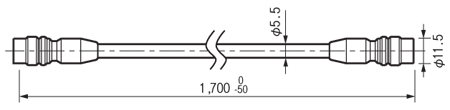

接続ケーブル

ANUJ6220

ANUJ6220

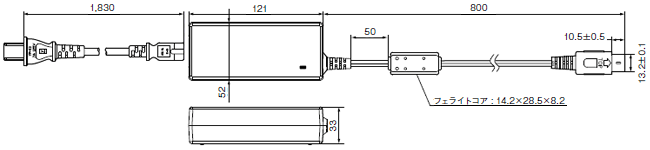

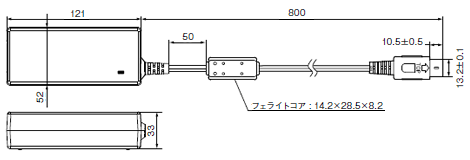

ACアダプタ

ANUJ6802

ANUJ6802

ANUJ6809

ANUJ6809

AC電源ケーブル

200V AC電源ケーブル ANUJ6803

ANUJ6803

※Aタイププラグ

110V AC電源ケーブル ANUJ6808

ANUJ6808

------------------------------ Tab4 showing ------------------------------

データ

ダウンロード

照度プロファイル(代表例)

ANUJ6180シリーズ

405nmスマートヘッド(ANUJ6189)

405nm標準タイプ(ANUJ6187)

ANUJ6170シリーズ

365nm標準ヘッド(ANUJ6172)

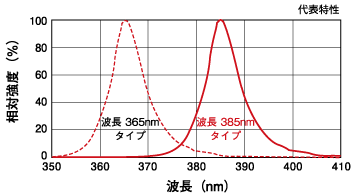

紫外線波長データ

UJ30/35のヘッドの波長は、UV樹脂硬化に適した365nm、385nmを中心としたエネルギー分布を持つため、赤外線による熱の影響はありません。
365nmは樹脂の表面硬化性が良く、385nmは樹脂の深部硬化性に優れています。

紫外線波長データ

365nm スマートヘッド (ANUJ6186)

365nmスマートヘッド + 標準レンズ

365nmスマートヘッド + 標準レンズ

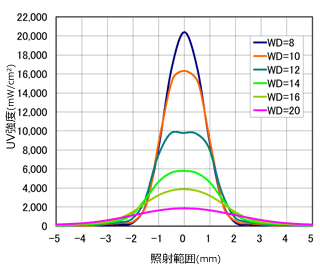

ANUJ6186 + ANUJ6423 (ø3mm)
pic01

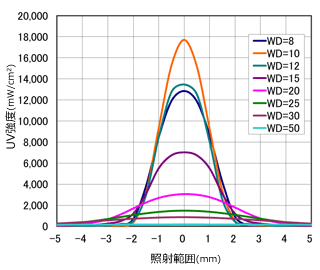

ANUJ6186 + ANUJ6424 (ø4mm)
pic02

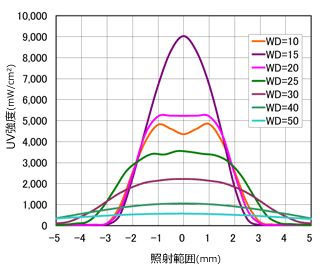

ANUJ6186 + ANUJ6424 (ø4mm)
pic03

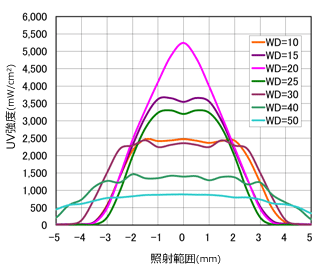

ANUJ6186 + ANUJ6428 (ø8mm)
pic04

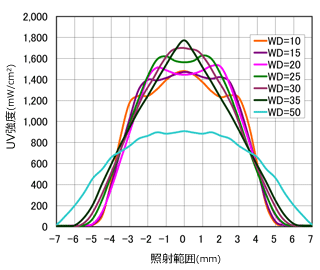

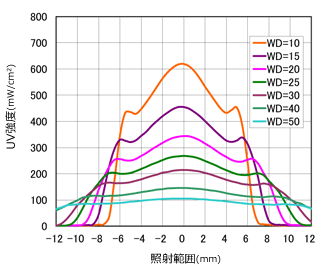

ANUJ6186 + ANUJ6420 (ø10mm)
pic05
ANUJ6186 + ANUJ6430 (保護ガラス)
pic06

365nmスマートヘッド + サイドビューレンズ

365nmスマートヘッド + サイドビューレンズ

ANUJ6186 + ANUJ6426SV (ø6mm)

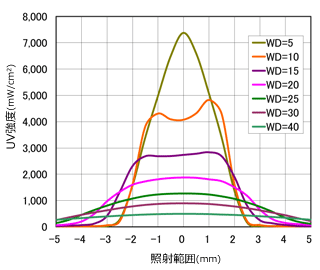

pic07

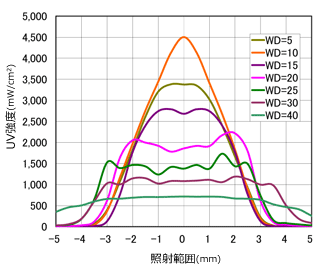

ANUJ6186 + ANUJ6428SV (ø8mm)
pic08

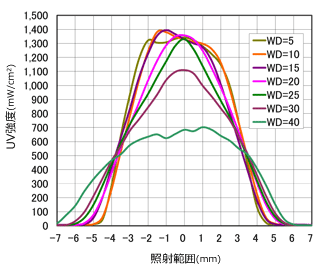

ANUJ6186 + ANUJ6420SV (ø10mm)
pic09

365nmスマートヘッド + シリンドリカルレンズ

365nmスマートヘッド + シリンドリカルレンズ

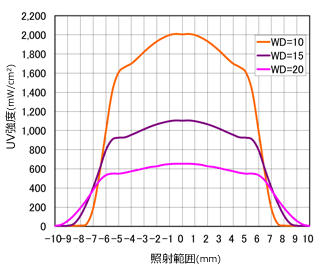

ANUJ6188 + ANUJ6450S(長手)
pic10

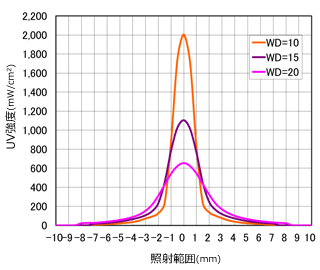

ANUJ6188 + ANUJ6450S(短手)
pic11
ANUJ6188 + ANUJ6475S(長手)
pic12

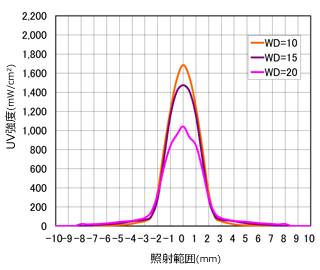

ANUJ6188 + ANUJ6475S(短手)
pic13

385nmスマートヘッド + ロッドレンズ(特注品)

385nmスマートヘッド + ロッドレンズ(特注品)

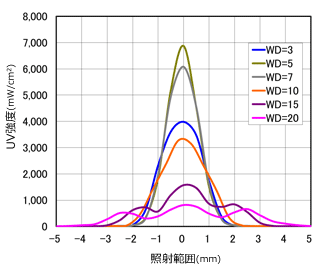

ANUJ6186 + ロッドレンズ(ロッド径4mm)(特注品)
pic14

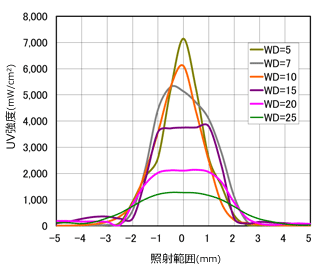

ANUJ6186 + ロッドレンズ(ロッド径6mm)(特注品)
pic15

365nm 標準タイプ (ANUJ6180)

365nm標準タイプ + 標準レンズ

365nm標準タイプ + 標準レンズ

ANUJ6180 + ANUJ6423 (ø3mm)
pic21

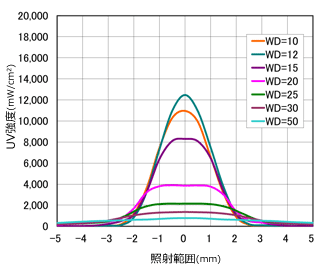

ANUJ6180 + ANUJ6424 (ø4mm)
pic22

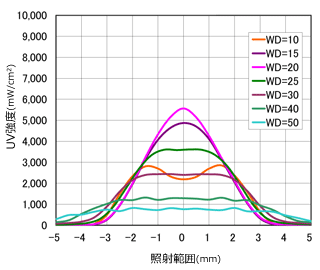

ANUJ6180 + ANUJ6426 (ø6mm)
pic23

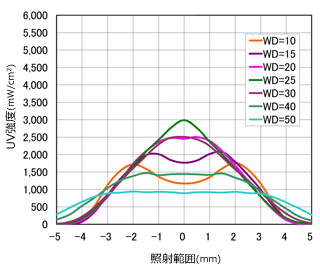

ANUJ6180 + ANUJ6428 (ø8mm)
pic24

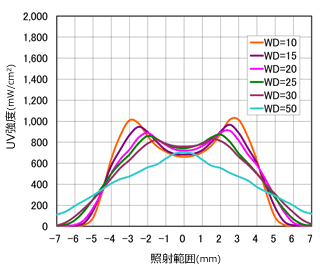

ANUJ6180 + ANUJ6420 (ø10mm)
pic25

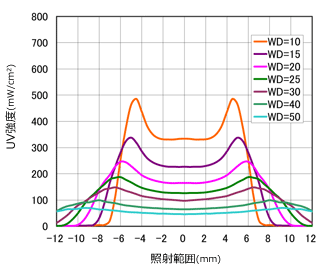

ANUJ6180 + ANUJ6430 (保護ガラス)
pic26

365nm標準タイプ + サイドビューレンズ

365nm標準タイプ + サイドビューレンズ

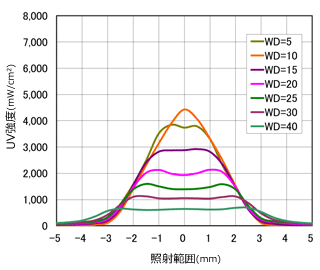

ANUJ6180 + ANUJ6426SV (ø6mm)
pic27

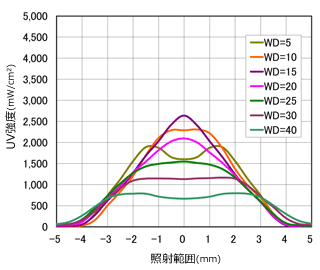

ANUJ6180 + ANUJ6428SV (ø8mm)
pic28

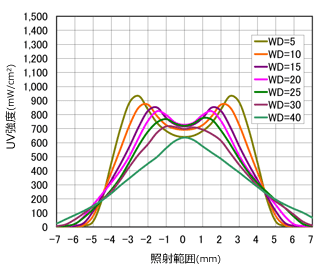

ANUJ6180 + ANUJ6420SV (ø10mm)
pic29

365nm標準タイプ + シリンドリカルレンズ

365nm標準タイプ + シリンドリカルレンズ

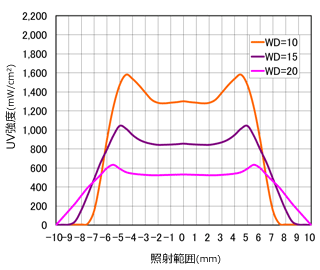

ANUJ6180 + ANUJ6450S(長手)
pic30

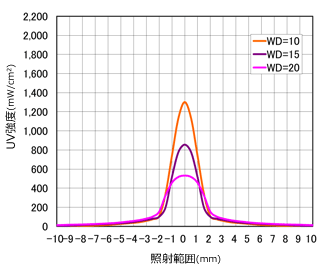

ANUJ6180 + ANUJ6450S(短手)
pic31

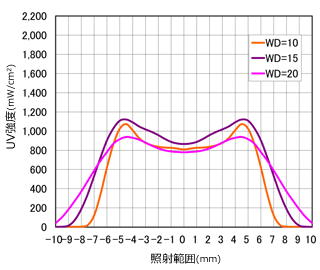

ANUJ6180 + ANUJ6475S(長手)
pic32
ANUJ6180 + ANUJ6475S(短手)
pic33

365nm標準タイプ + ロッドレンズ

365nm標準タイプ + ロッドレンズ

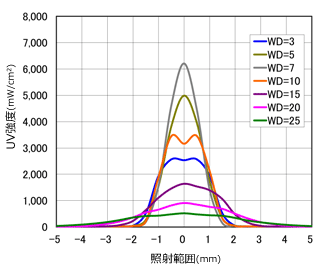

ANUJ6180 + ANUJ6447L (ロッド径4mm)
pic34

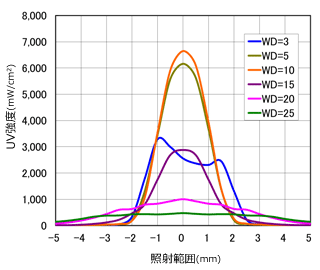

ANUJ6180 + ANUJ6467L (ロッド径6mm)
pic35

385nm スマートヘッド (ANUJ6188)

385nmスマートヘッド + 標準レンズ

385nmスマートヘッド + 標準レンズ

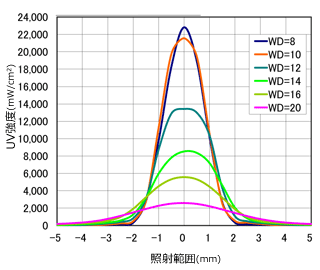

ANUJ6188 + ANUJ6423 (ø3mm)
pic41

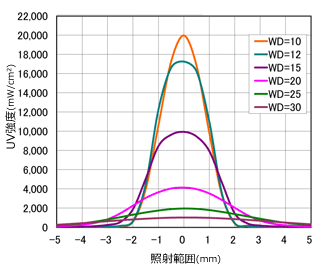

ANUJ6188 + ANUJ6424 (ø4mm)
pic42

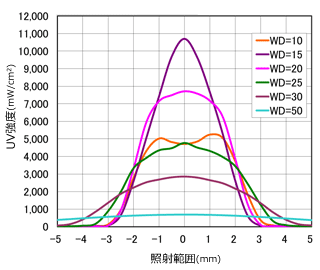

ANUJ6188 + ANUJ6426 (ø6mm)
pic43

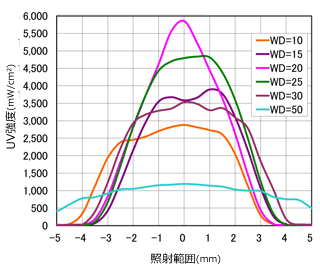

ANUJ6188 + ANUJ6428 (ø8mm)
pic44

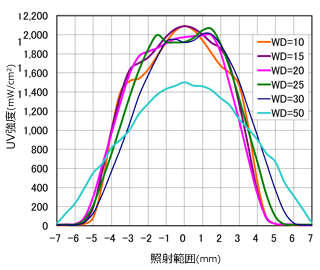

ANUJ6188 + ANUJ6420 (ø10mm)
pic45

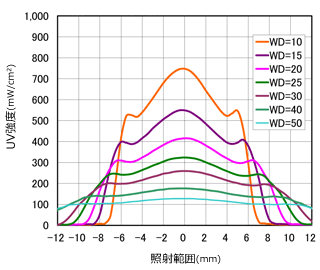

ANUJ6188 + ANUJ6430 (保護ガラス)
pic55

385nmスマートヘッド + サイドビューレンズ

385nmスマートヘッド + サイドビューレンズ

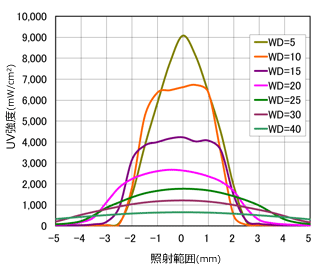

ANUJ6188 + ANUJ6426SV (ø6mm)
pic46

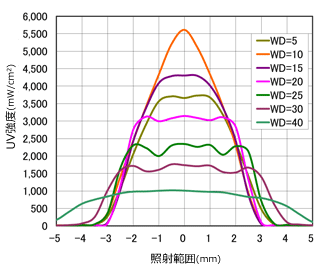

ANUJ6188 + ANUJ6428SV (ø8mm)
pic47
ANUJ6188 + ANUJ6420SV (ø10mm)
pic48

385nmスマートヘッド + シリンドリカルレンズ

385nmスマートヘッド + シリンドリカルレンズ

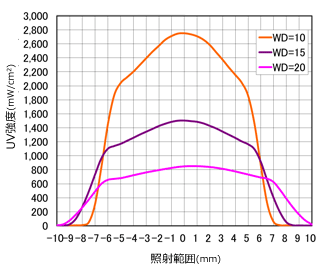

ANUJ6188 + ANUJ6450S(長手)
pic49

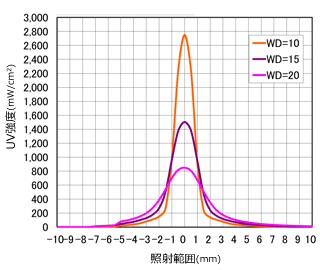

ANUJ6188 + ANUJ6450S(短手)
pic50

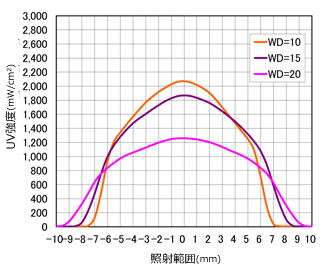

ANUJ6188 + ANUJ6475S(長手)
pic51

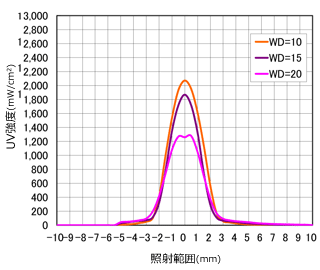

ANUJ6188 + ANUJ6475S(短手)
pic52

385nmスマートヘッド + ロッドレンズ(特注品)

385nmスマートヘッド + ロッドレンズ(特注品)

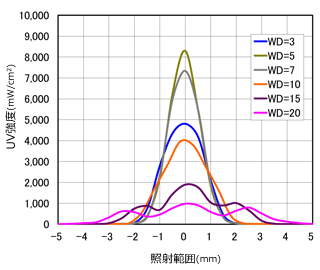

ANUJ6188 + ロッドレンズ(ロッド径4mm)(特注品)
pic53
ANUJ6188 + ロッドレンズ(ロッド径6mm)(特注品)
pic54

385nm 標準タイプ (ANUJ6184)

385nm標準タイプ + 標準レンズ

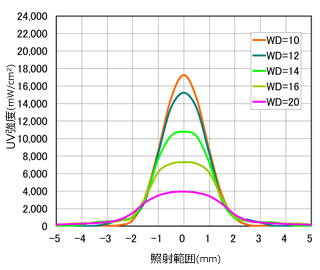

ANUJ6184 + ANUJ6423 (ø3mm)
pic61

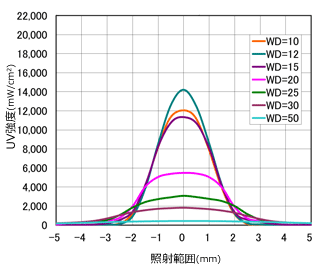

ANUJ6184 + ANUJ6424 (ø4mm)
pic62

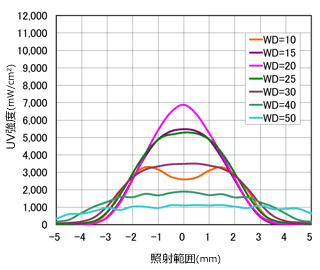

ANUJ6184 + ANUJ6426 (ø6mm)
pic63
ANUJ6184 + ANUJ6428 (ø8mm)
pic64

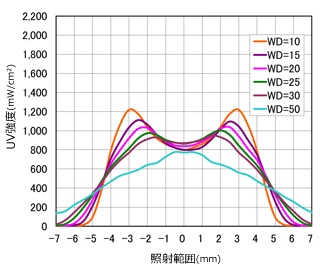

ANUJ6184 + ANUJ6420 (ø10mm)
pic65
ANUJ6184 + ANUJ6430 (保護ガラス)
pic75

385nm標準タイプ + サイドビューレンズ

385nm標準タイプ + サイドビューレンズ

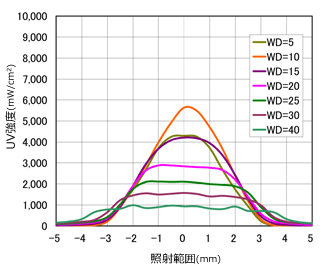

ANUJ6184 + ANUJ6426SV (ø6mm)
pic66

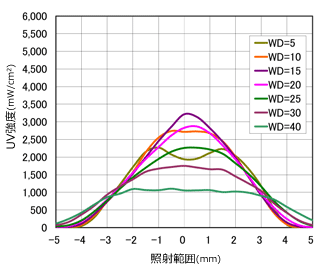

ANUJ6184 + ANUJ6428SV (ø8mm)
pic67

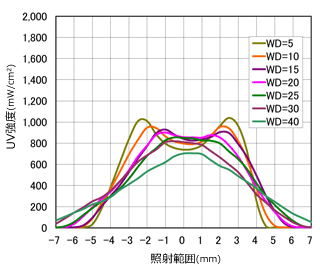

ANUJ6184 + ANUJ6420SV (ø10mm)
pic68

385nm標準タイプ + シリンドリカルレンズ

385nm標準タイプ + シリンドリカルレンズ

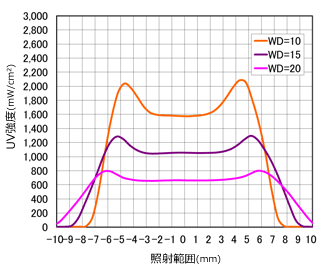

ANUJ6184 + ANUJ6450S(長手)
pic69

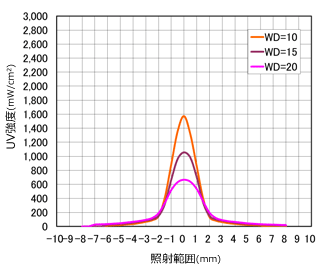

ANUJ6184 + ANUJ6450S(短手)
pic70

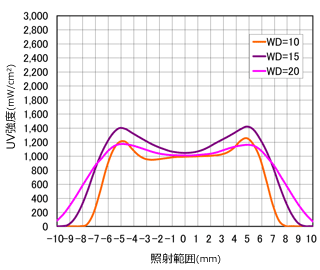

ANUJ6184 + ANUJ6475S(長手)
pic71

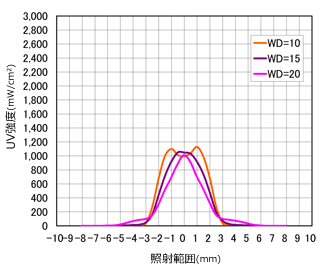

ANUJ6184 + ANUJ6475S(短手)
pic72

385nm標準タイプ + ロッドレンズ

385nm標準タイプ + ロッドレンズ

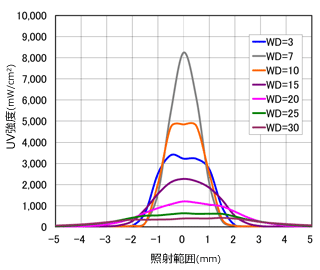

ANUJ6184 + ANUJ6447L (ロッド径4mm)
pic73

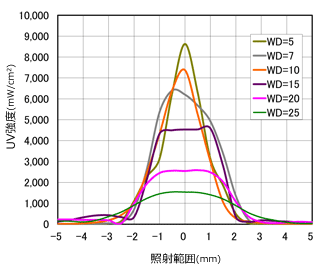

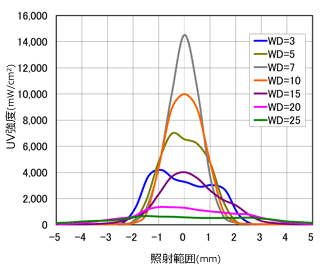

ANUJ6184 + ANUJ6467L (ロッド径6mm)
pic74

405nm スマートヘッド (ANUJ6189)

405nmスマートヘッド + 標準レンズ

405nmスマートヘッド + 標準レンズ

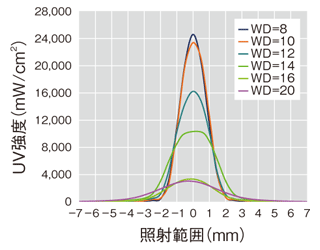

ANUJ6189 + ANUJ6423 (ø3mm)
pic81

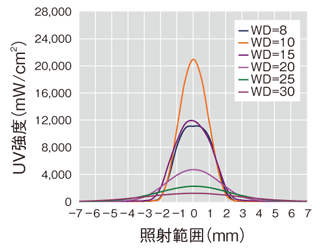

ANUJ6189 + ANUJ6424 (ø4mm)
pic82

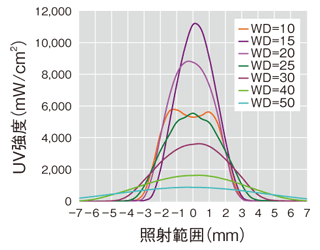

ANUJ6189 + ANUJ6426 (ø6mm)
pic83

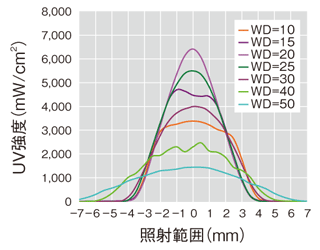

ANUJ6189 + ANUJ6428 (ø8mm)
pic84

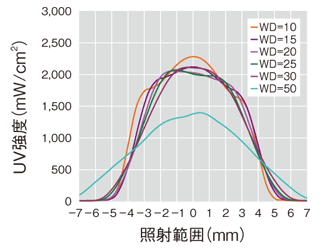

ANUJ6189 + ANUJ6420 (ø10mm)
pic85

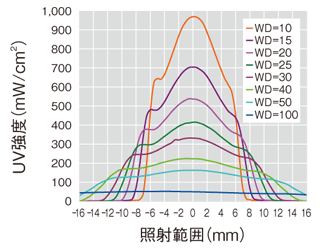

ANUJ6189 + ANUJ6430 (保護ガラス)
pic86

405nm 標準タイプ (ANUJ6187)

405nmスマートヘッド + 標準レンズ

405nmスマートヘッド + 標準レンズ

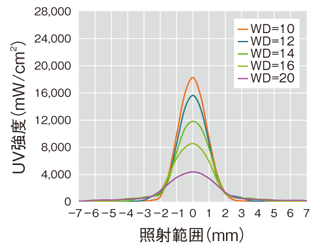

ANUJ6187 + ANUJ6423 (ø3mm)
pic91

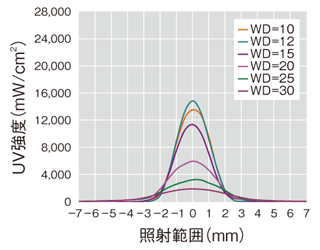

ANUJ6187 + ANUJ6424 (ø4mm)
pic92

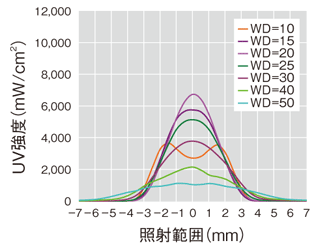

ANUJ6187 + ANUJ6426 (ø6mm)
pic93

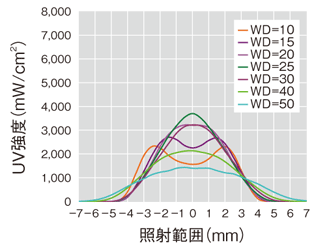

ANUJ6187 + ANUJ6428 (ø8mm)
pic94

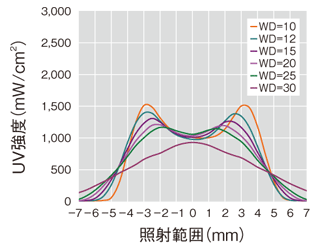

ANUJ6187 + ANUJ6420 (ø10mm)
pic95

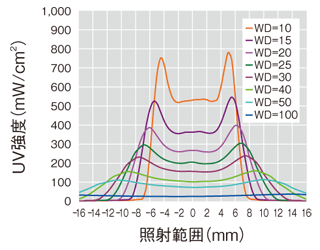

ANUJ6187 + ANUJ6430 (保護ガラス)
pic96

365nm 標準ヘッド (ANUJ6172)

365nm標準ヘッド + 標準レンズ

365nm標準ヘッド + 標準レンズ

365nm標準ヘッド + 標準レンズ

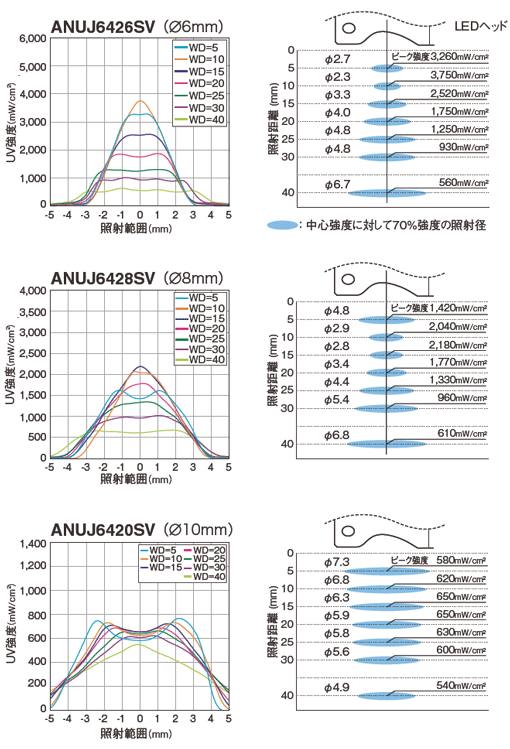

365nm標準ヘッド + サイドビューレンズ

365nm標準ヘッド + サイドビューレンズ

365nm標準ヘッド + サイドビューレンズ

365nm標準ヘッド + シリンドリカルレンズ

365nm標準ヘッド + シリンドリカルレンズ

365nm標準ヘッド + シリンドリカルレンズ

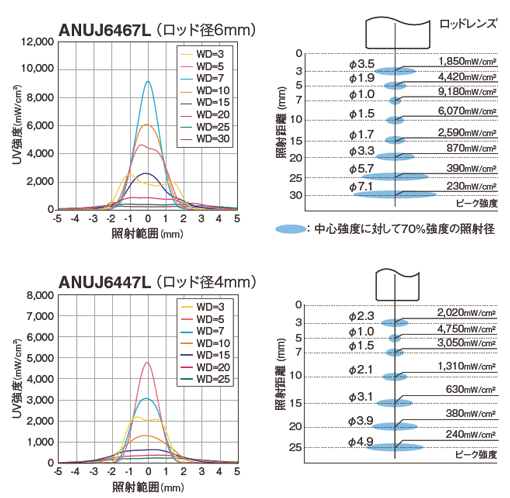

365nm標準ヘッド + ロッドレンズ

365nm標準ヘッド + ロッドレンズ

365nm標準ヘッド + ロッドレンズ

------------------------------ Tab5 showing ------------------------------

データの見方

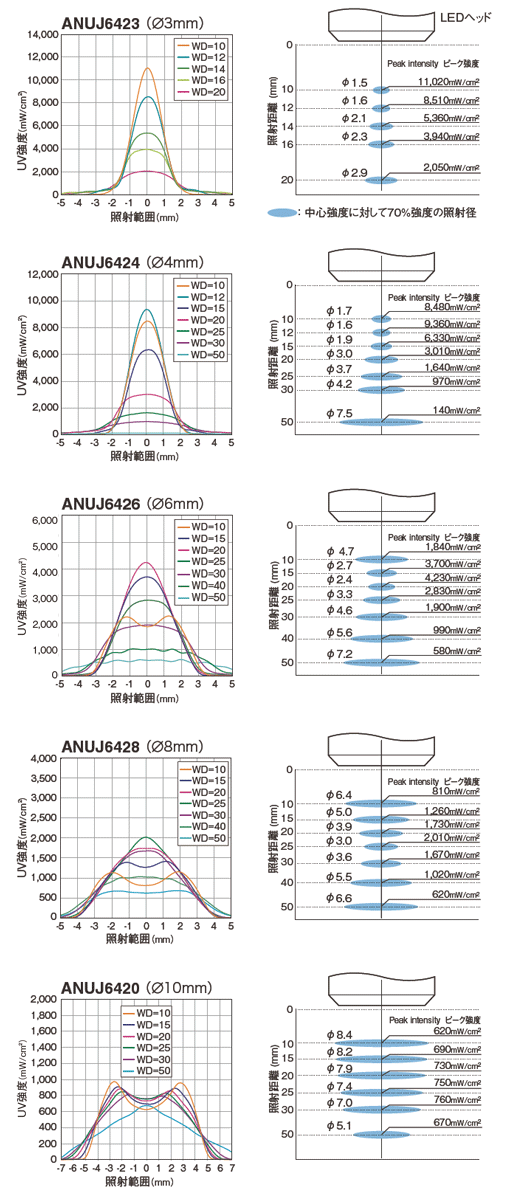

紫外線照射データの見方

ヘッド距離からの照射強度の見方

高出力ヘッドと標準レンズ(φ3mmANUJ6423)の組合せでは、照射距離=10mmのセンタ位置でのピーク強度は、11,960mW/cm2です。センタ強度の70%(8372mW/cm2)での照射範囲はφ1.5mmです。

ヘッド距離からの照射強度の見方

照射強度・照射範囲からの照射距離の見方

照射範囲がφ6mmで500mW/cm2以上の強度が必要な場合は、グラフの±3mmの位置と、500mW/cm2の位置に線を引きます。この線で囲まれた範囲を満たすレンズと照射距離(WD)を決定します。この場合、ANUJ6428(標準レンズφ8mm)使用なら照射距離50mmで照射エリアφ6mmで500mW/cm2以上の強度を確保することが分かります。

照射強度・照射範囲からの照射距離の見方

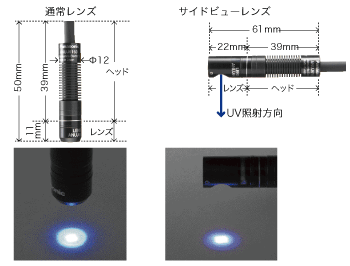

サイドビューレンズに関して

サイドビューレンズ

サイドビューレンズは、光進路を90度曲げて照射しますので、ヘッド取付の自由が大幅に向上しています。

サイドビューレンズ

ヘッドの長さ、ケーブル引出し方向が変わりますので、スペースを大幅に削減できます。

サイドビューレンズ

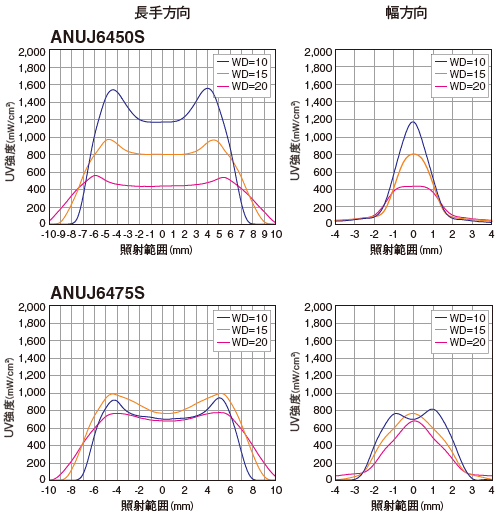

シリンドリカルレンズに関して

シリンドカルレンズ

シリンドカルレンズを用いると、長楕円の照射エリアが得られます。照射範囲の方向性を利用することで、広い範囲を同時に照射したり、照射範囲をクロスさせて照射ヘッド数の低減を行うことができます。

シリンドカルレンズ

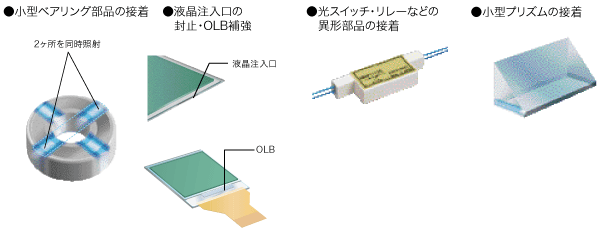

最適アプリケーション

最適アプリケーション

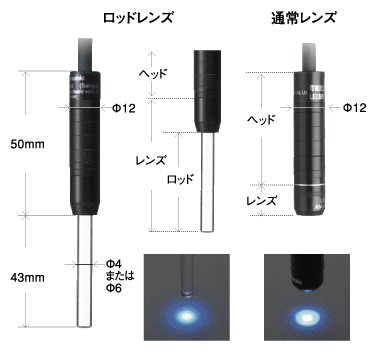

ロッドレンズに関して

ロッドレンズ

通常ヘッドのレンズ部を長く延長したレンズです。ヘッドサイズが大きく、ヘッド設置が難しい時などに最適です。

※ANUJ6447Lは、ANUJ6186、6188には、取付できません

ロッドレンズ

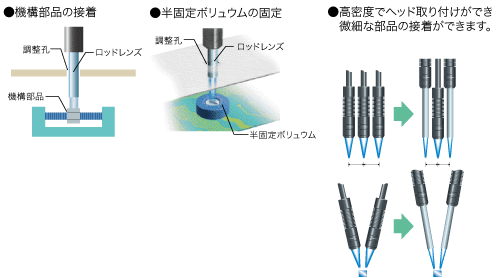

最適アプリケーション

最適アプリケーション

------------------------------ Tab6 showing ------------------------------

回路・接続

■入・出力仕様

入力仕様

入力仕様

有接点入力

有接点入力

無接点入力

出力仕様

外部電源使用

外部電源使用

内部電源使用

内部電源使用

I/Oリスト

INPUTOUTPUT
端子番号信号端子番号信号
1START113READY-All
2START214READY / BUSY1(注2)
3START315READY / BUSY2(注2)
4START416READY / BUSY3(注2)
5TYPE Chg1(注1)17READY / BUSY4(注2)
6TYPE Chg2(注1)18ERROR
7TYPE Chg3(注1)19ALARM
8UV CHECK(注1)20COM
9STOP21COM
10START-All22FG
11INTERLOCK(注3)23+5V DC
12COM24COM

(注1):No.5 / 6 / 7 / 8(Type-Chg1 / 2 / 3とUV-CHECK)は、UJ35だけの機能になります。UJ30では空き端子になります。

(注2):No.14 / 15 / 16 / 17のREADYとBUSYの切り替えは、UJ30 / UJ35で行ないます。

(注3):No.11(INTERLOCK)は、B接点(ON時照射可能)のため、出荷時にNo.12(COM)と短絡線で接続されています。

------------------------------ Tab7 showing ------------------------------

使用上のご注意

外観変更について

コントローラ背面パネルおよび、ACアダプタ背面シールのデザインが下記のように変更されました。

品名変更前変更後
ANUJ3000
ANUJ3500
コントローラ背面パネル
ANUJ3000 ANUJ3500 コントローラ背面パネル 変更前ANUJ3000 ANUJ3500 コントローラ背面パネル 変更後

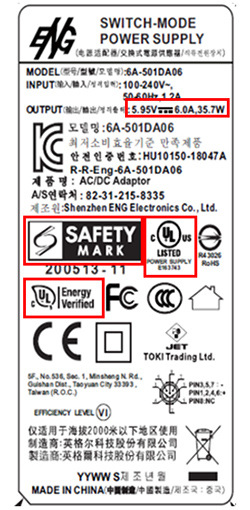

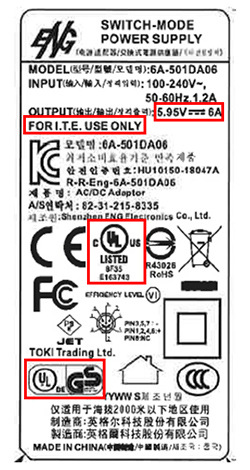

ACアダプタ
背面シール
ACアダプタ 背面シール 変更前ACアダプタ 背面シール 変更後

(注):ANUJ3000は2020年12月出荷分より対応。
ANUJ3500は2020年11月出荷分より対応。
変更前の商品は、2020年12月21日以降にEU圏に持ち込むことができません。

安全にご使用いただくために

LED方式UV照射器は、光源にクラス3Bの紫外線LEDを使用いたしております。
必ず安全ラベル記載事項をご確認ください。
