超小型イオナイザ[高周波AC方式] ER-V

  • 基本情報

  • 用途

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • 回路・接続

  • 除電特性

  • 使用上のご注意

------------------------------ Tab1 showing ------------------------------

基本情報

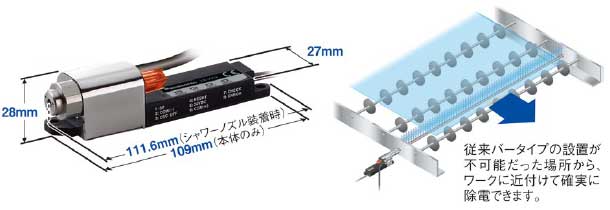

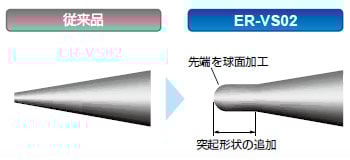

優れたイオンバランスと強力除塵、多彩なノズルでアプリケーション対応力No.1

UL,CE,CSA,UKCAを取得しています。

UL、CSA : TÜV SÜD America Inc.による認証取得(ER-VS02のみ)

    • ※当社調べ

    ------------------------------ Tab2 showing ------------------------------

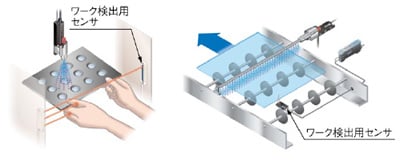

    用途

    大型ガラス基板の除電

    大型ガラス基板の除電

    レンズの除電・除塵

    レンズの除電・除塵

    電子部品のピンポイント除電

    電子部品のピンポイント除電

    基板上LEDの放電破壊防止

    基板上LEDの放電破壊防止

    リレーやスイッチ接点の除電・除塵

    リレーやスイッチ接点の除電・除塵

    コネクタ・スイッチの除塵

    コネクタ・スイッチの除塵

    ------------------------------ Tab3 showing ------------------------------

    種類・価格

    商品構成

    超小型イオナイザ[高周波AC方式] ER-V

    1イオナイザ本体

    ノズルおよびコネクタ付ケーブルは、イオナイザ本体には付属されていません。
    必ず別売りのノズルをご購入ください。また、必要に応じてコネクタ付ケーブルもご購入ください。

    種類形状除電時間
    (±1,000V→±100V)
    イオンバランス型式名標準価格
    <税別>
    スポットタイプスポットタイプ

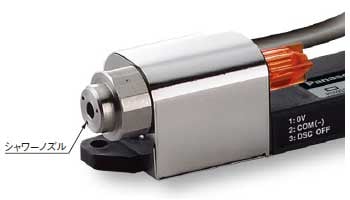

    ※写真はシャワーノズルを装着した状態です
    1秒以下(注1)±10V以下(注1)ER-VS0248,600円

    (注1):電源電圧24V時、吹き出し部前部から100mm、シャワーノズル使用時、印加圧力0.25MPaのときの代表例です。
    (湿度65%RH以下の環境で24時間以上放置されたサンプルにて測定)

    2ノズル/チューブ

    ノズルは、イオナイザ本体には付属されていません。必ず別売のノズルをご購入ください。

    品名形状型式名内容標準価格
    <税別>
    シャワーノズルER-VASER-VASエアを拡散させるタイプです。7,600円
    ストレート
    バーノズル
    (注1)
    ストレートバーノズルER-VAB020除電有効長
    200mm
    直線型のバーノズルで幅広い除電有効エリアを確保します。29,500円
    ER-VAB032除電有効長
    320mm
    29,500円
    ER-VAB065除電有効長
    650mm
    41,800円
    形状保持
    チューブ
    (注2)
    ジョイント
    ノズル
    形状保持チューブER-VAJKイオナイザ本体と形状保持チューブのジョイント用ノズルです。12,900円
     ER-VAK10チューブ長
    112mm
    簡単に曲げられ、曲げ形状を保持できますので、チューブの固定は不要です。
    (チューブ径:ø10mm、
    最小曲げ半径:R40mm)
    3,700円
    ER-VAK30チューブ長
    312mm
    4,200円
    ER-VAK50チューブ長
    512mm
    5,100円
    導電性
    チューブ
    ジョイント
    ノズル
    導電性チューブER-VAJT-64イオナイザ本体と導電性チューブのジョイント用ノズルです。12,900円
     ER-AT50チューブ長
    500mm
    自在に曲げられる導電性のチューブです。
    自由に切断できますのでさまざまなアプリケーションにマッチします。
    (チューブ径:ø6mm、
    最小曲げ半径:R15mm)
    790円
    チューブ
    ジョイントセット
    ER-VAB-ATER-VAB-ATチューブ長
    500mm
    自在に曲げられ、切断可能な導電性チューブとジョイントノズルがセットになっています。
    (チューブ径:ø8mm、
    最小曲げ半径:R25mm)
    適用ノズル:ストレートバーノズル(ER-VAB065を除く)
    ※1
    ER-VAB-ATLER-VAB-ATLチューブ長
    500mm
    ※1

    (注1):記載の除電有効長以外に、受注生産品として除電有効長100~640mmの範囲で10mm単位にて対応いたします。
    型式名:ER-VAB□N(除電有効長180mmの場合:ER-VAB018N)
    詳細については、お問い合わせください。

    (注2):記載のチューブ長より短くした形状保持チューブを受注生産品として対応いたします。
    詳細については、お問い合わせください。

    ※1 詳細については、お問い合わせください。

    3コネクタ付ケーブル・ACアダプタ

    イオナイザ本体には、コネクタ付ケーブル・ACアダプタは付属されていません。
    DC24Vで使用する場合はコネクタ付ケーブル、AC100Vで使用する場合はコネクタ付ACアダプタをご購入ください。
    なお、お客様でコネクタ付ケーブルを作製される場合は、付属の配線コネクタをご使用ください。

    品名形状型式名内容標準価格
    <税別>
    コネクタ付ケーブルER-VCCJ2長さ2m、
    本体質量約52g
    0.15mm2 8芯コネクタ付キャブタイヤケーブル
    ケーブル外径:ø4.2mm
    2,200円
    ER-VCCJ5長さ5m、
    本体質量約120g
    2,700円
    ER-VCCJ9長さ9m、
    本体質量約240g
    3,600円
    ACアダプタER-VAPS1・IN:100~240V AC、50/60Hz、40VA
    ・OUT:24V DC、750mA
    ・使用周囲温度:0~+40℃
    9,600円

    ※ 代替推奨品は、受注終了商品の仕様を保証するものではございません。
    ご使用の際は、カタログなどで詳細仕様をご確認くださいますようお願いいたします。

    ------------------------------ Tab4 showing ------------------------------

    オプション

    品名型式名内容標準価格
    <税別>
    導電性チューブホルダER-ATH導電性チューブを固定します。12,900円
    ミニラインフィルタER-AF10処理エア流量
    40l/min.(ANR)
    供給エア内の塵・ホコリなどの固形物を除去します。
    ・捕集粒径:0.1μm
    ・補集効率:99.9%
    6,100円
    ER-AF20処理エア流量
    80l/min.(ANR)
    7,700円
    ACアダプタER-VAPS1・IN:100~240V AC、50/60Hz、40VA
    ・OUT:24V DC、750mA
    ・使用周囲温度:0~+40℃
    9,600円
    放電針ユニットER-VANT2タングステン針付ユニット6,500円

    導電性チューブホルダ

    ER-ATH

    ER-ATH

    ミニラインフィルタ

    ER-AF10
    ER-AF20

    ER-AF10 ER-AF20

    ※写真はER-AF10

    ACアダプタ

    ER-VAPS1

    ER-VAPS1

    放電針ユニット

    ER-VANT2

    ER-VANT2

    ------------------------------ Tab5 showing ------------------------------

    仕様

    イオナイザ本体

    種類スポットタイプ
    型式名ER-VS02
    適合規制および認証CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、TÜV SÜD認証(米国・カナダ)
    除電時間
    (±1,000V→±100V)
    1秒以下(注2)
    イオンバランス±10V以下(注2)
    オゾン発生量0.03ppm以下(注3)
    使用流体空気(乾燥したクリーンエア)(注4)
    供給エア流量500 ℓ/min.(ANR)以下(注5)
    使用印加圧力範囲0.05~0.5MPa(注5)
    電源電圧24V DC±10%
    消費電流70mA以下
    放電方式高周波AC方式
    放電出力電圧約2,000V
    チェック出力(CHECK)NPNトランジスタ・オープンコレクタ
    ・最大流入電流:50mA
    ・印加電圧:30V DC以下(チェック出力-0V間)
    ・残留電圧:1V以下(流入電流50mAにて)
     出力動作放電針の汚れ、磨耗などを1.5秒以上連続検知したときON、正常時OFF(注6)
    短絡保護装備
    エラー出力(ERROR)NPNトランジスタ・オープンコレクタ
    ・最大流入電流:50mA
    ・印加電圧:30V DC以下(エラー出力-0V間)
    ・残留電圧:1V以下(流入電流50mAにて)
     出力動作異常放電を検知したときOFF、正常時ON
    短絡保護装備
    放電停止入力
    (DSC OFF)(注7)
    0Vと短絡:放電停止
    開放:放電許可(動作開始)
    リセット入力(RESET)異常放電検知により放電回路が停止している場合、電源の0Vとの短絡後に開放することで放電回路の停止を解除

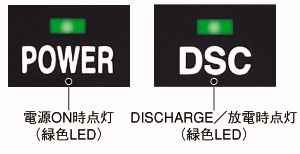

    電源(POWER)緑色LED(通電時点灯)
    放電(DSC)(注7)緑色LED(放電時点灯)
    チェック(CHECK)橙色LED(放電針の汚れ、磨耗などを検知時点灯)(注6)
    エラー(ERROR)赤色LED(異常放電検知時点灯)



    使用周囲温度0~+55℃(但し、結露しないこと)
    使用周囲湿度35~65%RH
    耐振動耐久10~150Hz 複振幅0.75mm XYZ各方向2時間
    ケーブルコネクタ付ケーブル0.5m付
    材質ケース:PPS、カバー:ステンレス、放電針:タングステン
    質量本体質量:約120g
    付属品配線用コネクタ[モレックス社製:ハウジング(5557-08R)、ターミナル(5556TL)]:1式

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    (注2):電源電圧24V時、吹き出し部前部から100mm、シャワーノズル使用時、印加圧力0.25MPaのときの代表例です。(湿度65%RH以下の環境で24時間以上、放置されたサンプルにて測定)

    (注3):電源電圧24V時、吹き出し部前部から300mm、シャワーノズル使用時、印加圧力0.25MPaのときの代表例です。

    (注4):乾燥したクリーンエアは、エアドライヤ(露点=-20℃程度)、エアフィルタ(メッシュサイズ0.01μm程度)を通したエアです。

    (注5):使用可能な圧力範囲は、使用するノズルにより異なります。

    (注6):チェック出力の確認を行なう場合は、放電時間を2秒以上でご使用ください。

    (注7):「DSC」は「DISCHARGE」の略式記号です。

    ノズル/チューブ

    種類シャワーノズルストレートバーノズル200mmストレートバーノズル320mmストレートバーノズル650mm
    型式名ER-VASER-VAB020ER-VAB032ER-VAB065
    使用可能圧力範囲0.05~0.40MPa
    除電範囲-200mm320mm650mm
    材質ステンレス
    付属品アタッチメントおよび絶縁パイプ:各1個アタッチメントおよび絶縁パイプ:各1個、ストレートバーノズルホルダ:1式

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    種類形状保持チューブジョイントノズル導電性チューブジョイントノズル
    型式名ER-VAJKER-VAJT-64
    エア圧力範囲0.02~0.5MPa0.02~0.4MPa(最大印加圧力はチューブ長による。下図参照)
    材質ステンレスステンレス
    供給エア流量30~250ℓ/min.(ANR)20~100ℓ/min.(ANR)(印加圧力0.02~0.4MPa時)
    付属品アタッチメント(白色):1個、絶縁パイプ:1個アタッチメント(白色):1個、絶縁パイプ:1個

    ・ チューブ長・最大印加圧力特性
    pic01

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    種類形状保持チューブ導電性チューブ
    型式名ER-VAK10ER-VAK30ER-VAK50ER-AT50
    チューブ長112mm312mm512mm500mm
    材質チューブ内部:アルミ、チューブ外被:高密度ポリエチレン、端末キャップ:ステンレスウレタン
    エア圧力範囲0.02~0.5MPa0.02~0.4MPa
    最小曲げ半径R40mm以上R15mm以上

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    種類チューブジョイントセット
    型式名ER-VAB-AT
    適用ノズルストレートバーノズル(除電有効長320mm以下のノズル)
    チューブ長500mm
    材質ノズル:ステンレス、導電性チューブ:ウレタン
    供給エア流量最大200ℓ/min.(ANR)
    エア圧力範囲0.05~0.4MPa
    最小曲げ半径R25mm(導電性チューブ部)
    付属品アタッチメント(黒色):1個、絶縁パイプ:1個、ストレートバーノズルホルダ:1式

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    受注終了品

    イオナイザ本体

    種類スポットタイプ
    型式名ER-VS01
    除電時間
    (±1,000V→±100V)
    1秒以下(注2)
    イオンバランス±10V以下(注2)
    オゾン発生量0.03ppm以下(注3)
    使用流体空気(乾燥したクリーンエア)(注4)
    供給エア流量500 ℓ/min.(ANR)以下(注5)
    使用印加圧力範囲0.05~0.7MPa(注5)
    電源電圧24V DC±10%
    消費電流70mA以下
    放電方式高周波AC方式
    放電出力電圧約2,000V
    チェック出力(CHECK)NPNトランジスタ・オープンコレクタ
    ・最大流入電流:50mA
    ・印加電圧:30V DC以下(チェック出力-0V間)
    ・残留電圧:1V以下(流入電流50mAにて)
     出力動作放電針の汚れ、磨耗などを検知したときON、正常時OFF
    短絡保護装備
    エラー出力(ERROR)NPNトランジスタ・オープンコレクタ
    ・最大流入電流:50mA
    ・印加電圧:30V DC以下(エラー出力-0V間)
    ・残留電圧:1V以下(流入電流50mAにて)
     出力動作異常放電を検知したときOFF、正常時ON
    短絡保護装備
    放電停止入力
    (DSC OFF)(注6)
    0Vと短絡:放電停止
    開放:放電許可(動作開始)
    リセット入力(RESET)異常放電検知により放電回路が停止している場合、電源の0Vとの短絡後に開放することで放電回路の停止を解除


    電源(POWER)緑色LED(通電時点灯)
    放電(DSC)緑色LED(放電時点灯)
    チェック(CHECK)橙色LED(放電針の汚れ、磨耗などを検知時点灯)
    エラー(ERROR)赤色LED(異常放電検知時点灯)



    使用周囲温度0~+55℃(但し、結露しないこと)
    使用周囲湿度35~65%RH
    耐振動耐久10~150Hz 複振幅0.75mm XYZ各方向2時間
    ケーブルコネクタ付ケーブル0.5m付
    材質ケース:PPS、カバー:ステンレス、放電針:タングステン
    質量本体質量:約120g
    付属品配線用コネクタ[モレックス社製:ハウジング(5557-08R)、ターミナル(5556T)]:1式

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    (注2):電源電圧24V時、吹き出し部前部から100mm、シャワーノズル使用時、印加圧力0.25MPaのときの代表例です。(湿度65%RH以下の環境で24時間以上、放置されたサンプルにて測定)

    (注3):電源電圧24V時、吹き出し部前部から300mm、シャワーノズル使用時、印加圧力0.25MPaのときの代表例です。

    (注4):乾燥したクリーンエアは、エアドライヤ(露点=-20℃程度)、エアフィルタ(メッシュサイズ0.01μm程度)を通したエアです。

    (注5):使用可能な圧力範囲は、使用するノズルにより異なります。

    (注6):「DSC」は「DISCHARGE」の略式記号です。

    ------------------------------ Tab6 showing ------------------------------

    寸法図

    単位mm

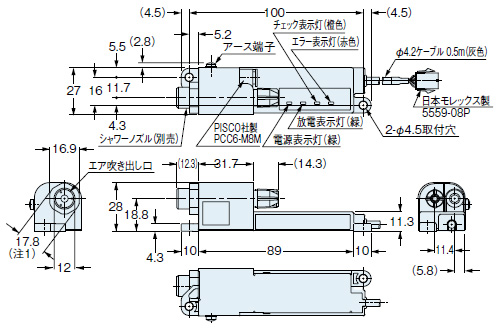

    ER-VS02

    イオナイザ本体

    ER-VS02

    シャワーノズル(ER-VAS)(別売)装着図

    シャワーノズル(ER-VAS)(別売)装着図

    (注1):六角締め付け部は16.9mmです。

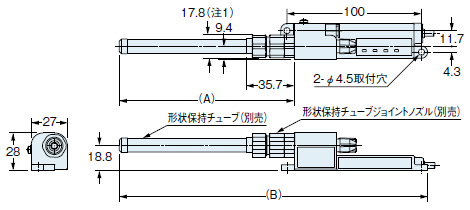

    形状保持チューブ、形状保持チューブジョイントノズル(ER-VAK□、ER-VAJK)(別売)装着図

    形状保持チューブ、形状保持チューブジョイントノズル(ER-VAK□、ER-VAJK)(別売)装着図

    (注1):六角締め付け部は16.9mmです。

    型式名AB
    ER-VAK10130229.3
    ER-VAK30330429.3
    ER-VAK50530629.3

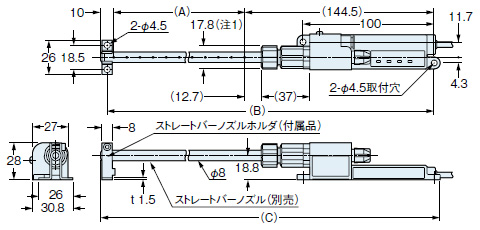

    ストレートバーノズル(ER-VAB□)(別売)装着図

    ストレートバーノズル(ER-VAB□)(別売)装着図

    (注1):六角締め付け部は16.9mmです。

    型式名ABC
    ER-VAB020200349.5359
    ER-VAB032320469.5479
    ER-VAB065650799.5809

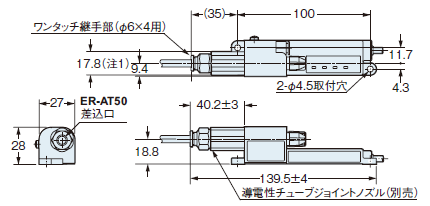

    導電性チューブジョイントノズル(ER-VAJT-64)(別売)装着図

    導電性チューブジョイントノズル(ER-VAJT-64)(別売)装着図

    (注1):六角締め付け部は16.9mmです。

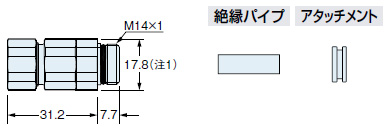

    ER-VAJK

    形状保持チューブジョイントノズル(別売)

    ER-VAJK

    (注1):六角締め付け部は16.9mmです。

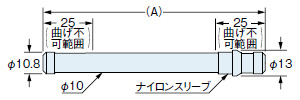

    ER-VAK□

    形状保持チューブ(別売)

    ER-VAK□

    型式名A
    ER-VAK10112
    ER-VAK30312
    ER-VAK50512

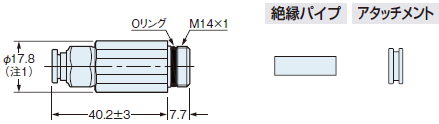

    ER-VAJT-64

    導電性チューブジョイントノズル(別売)

    ER-VAJT-64

    (注1):六角締め付け部は16.9mmです。

    ER-AT50

    導電性チューブ(別売)

    ER-AT50

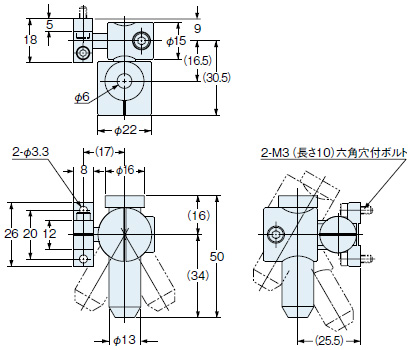

    ER-ATH

    導電性チューブホルダ(別売)

    ER-ATH

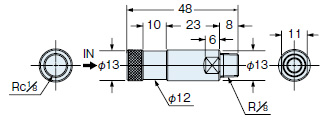

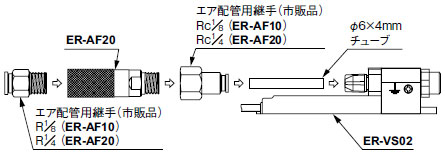

    ER-AF10

    ミニラインフィルタ(別売)

    ER-AF10

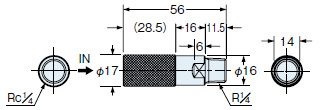

    ER-AF20

    ミニラインフィルタ(別売)

    ER-AF20

    ER-VAPS1

    ACアダプタ(別売)

    ER-VAPS1

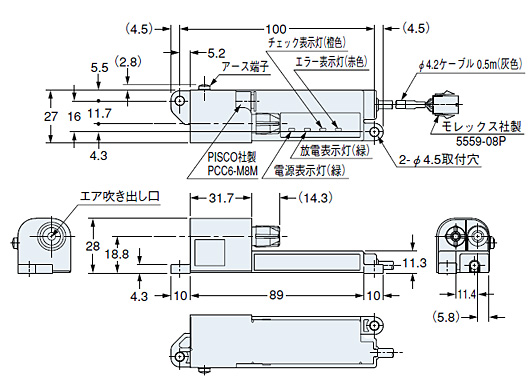

    ER-VS01(受注終了品)

    イオナイザ本体

    ER-VS01

    ------------------------------ Tab7 showing ------------------------------

    回路・接続

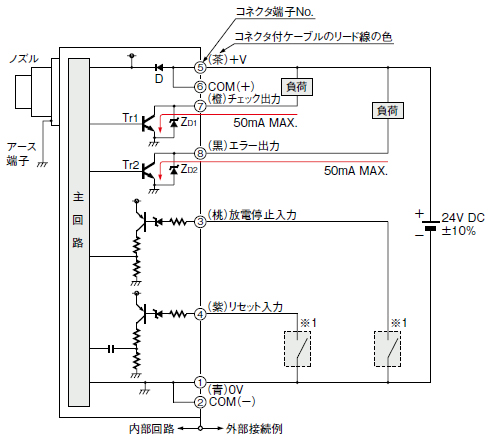

    入・出力回路図

    入・出力回路図

    記号

    コネクタ端子配列図

    コネクタ端子配列図

    端子No.端子名コネクタ付ケーブルのリード線の色
    (1)0V
    (2)COM(-)-
    (3)放電停止入力
    (4)リセット入力
    (5)24V
    (6)COM(+)-
    (7)チェック出力
    (8)エラー出力

    (注1):(1)と(2)はコネクタ側で短絡しています。
    (5)と(6)はコネクタ側で短絡しています。

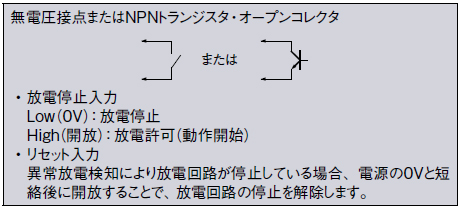

    無電圧接点またはNPNトランジスタ・オープンコレクタ

    ------------------------------ Tab8 showing ------------------------------

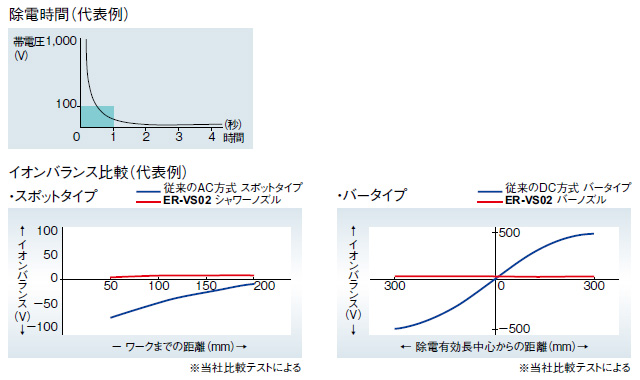

    除電特性

    (代表例)

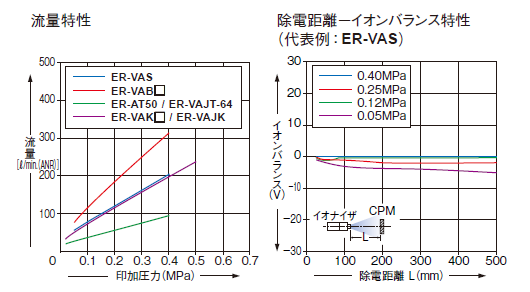

    各ノズル共通

    pic01

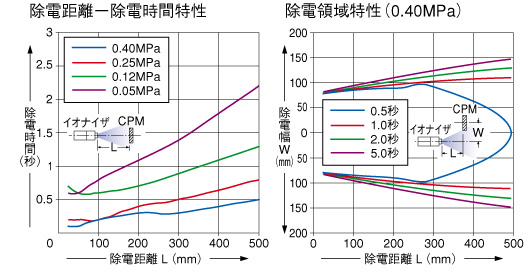

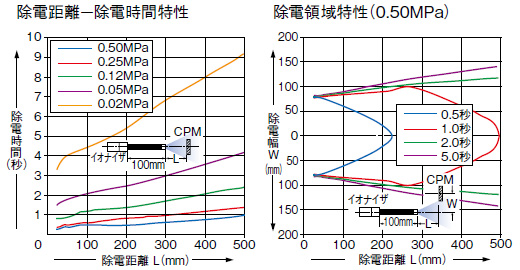

    ER-VAS

    シャワーノズル

    ER-VAS

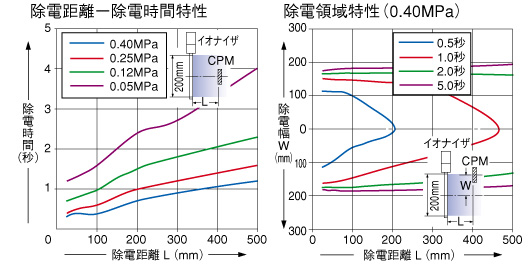

    ER-VAB020

    ストレートバーノズル

    ER-VAB020

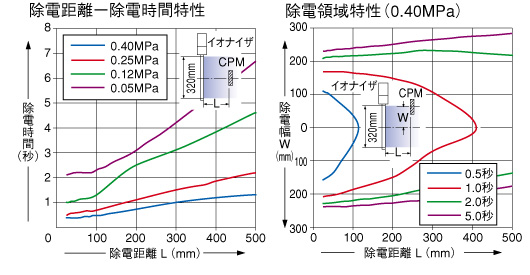

    ER-VAB032

    ストレートバーノズル

    ER-VAB032

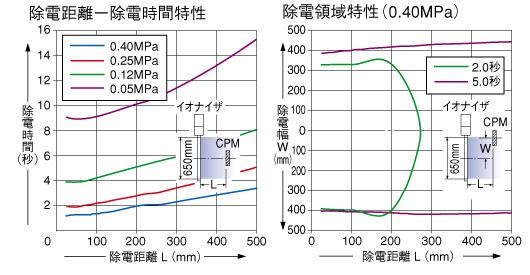

    ER-VAB065

    ストレートバーノズル

    ER-VAB065

    ER-VAJK
    ER-VAK10

    形状保持チューブジョイントノズル、形状保持チューブ

    ER-VAJK ER-VAK10

    ER-VAJK
    ER-VAK30

    形状保持チューブジョイントノズル、形状保持チューブ

    ER-VAJK ER-VAK30

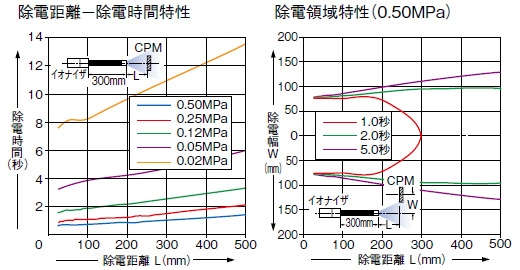

    ER-VAJK
    ER-VAK50

    形状保持チューブジョイントノズル、形状保持チューブ

    ER-VAJK ER-VAK50

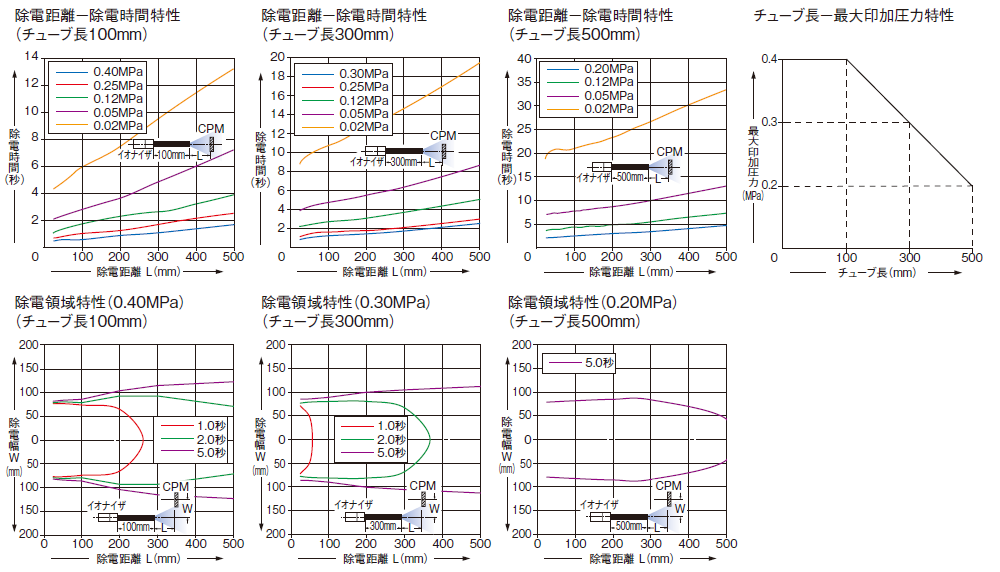

    ER-VAJT-64
    ER-AT50

    導電性チューブジョイントノズル、導電性チューブ

    pic09



    • 除電の定義:1000V→100V -1000V→-100Vとなった状態
    • 除電時間の定義:除電が達成されるのにかかる、プラス側、マイナス側の平均時間

    ------------------------------ Tab9 showing ------------------------------

    使用上のご注意

    • 本製品は、一般産業用に静電気除去を行なうもので、人命や財産に影響を与える事故防止など安全確保を目的とした制御機能を有するものではありません。
    • 本製品は、工業環境に使用する目的で開発/製造された製品です。
    • 屋外で使用しないでください。

    取り付け

    • 本製品を筐体に取り付ける場合、M4ビスを使用してください。(M4ビスは、別途ご用意ください。)
    • 本製品を並べて設置する場合は、5mm以上離してください。5mm未満で使用すると性能に影響を及ぼすことがあります。

    取り付け

    • 日常点検やメンテナンス時に作業ができるスペースを確保してください。
    • アース端子を必ず接地してください。接地が不充分な場合、除電性能が著しく低下します。
      (D種接地または電源コモン接地)
    • オプションのACアダプタER-VAPS1を使用する場合、アース端子は必ず電源コモン接地してください。
    • 帯電物体が他の物体に接近または触れている状態でイオンを吹き付けても除電効果は得られません。帯電物体が他の物体から離れた状態または空中に浮いた状態のときに、イオンを吹き付けられるような場所に本製品を設置してください。

    ノズルについて

    • 本製品は、イオナイザ本体のみでの使用はできません。必ず別売のノズルを取り付けて、使用してください。
    • 別売のノズルの改造は、絶対に行なわないでください。改造したノズルを使用するとノズル内部の圧力が上昇してしまいますので、放電部の監視機能が働き、チェック出力が動作します。
    • 別売のノズルの詳細については、ノズルに付属の取扱説明書をご参照ください。
    • ノズルは、用途に合わせてお選びください。
    • 各ノズルに適したエア圧力でご使用ください。
    • 本製品の根元までねじ込むようにして、エアノズルを取り付けてください。

    配管

    • 本製品のエア入口部に取り付けるエアチューブは、外径φ6mmとしてください。
    • 本製品には、清浄なエア(水、油またはホコリなどを含まないエア)を供給してください。

    保守・メンテナンス

    • 点検清掃をする場合は、必ず電源およびエアの供給を遮断した状態で行なってください。
    • 放電針は先がとがっていますので、清掃の際は充分ご注意ください
    • 放電針の先端に汚れが付着すると、除電効果が低下します。チェック信号が出力された場合は清掃を行なってください。
    • チェック信号が出力されなくても、定期的に清掃してください。
    • 放電針は寿命部品です。20,000時間を目安に交換することをお奨めします。放電針はER-VANT2をご使用ください。
    • 放電針の清掃を行なってもチェック信号が出力される場合は、放電針を交換してください。
    • エラー信号が出力された場合は、異常放電している可能性があります。
      下記項目をチェックしてください。
      1. 電源電圧が仕様範囲内であることをご確認ください。
      2. 放電針に欠けや汚れがないか、放電針ユニットが本体に正常に取り付けられているかご確認ください。放電針に欠けや汚れがある場合は、清掃するかまたは新しい物に交換してください。
      3. ノズル内部に異物がないか、正常にノズルが取り付けられて、設置されているかご確認ください。
      4. アース端子が確実に接続されているかご確認ください。
    • エラー信号出力後、リセットする場合はリセット信号を入力してください。

    放電針の清掃手順

    1. 電源およびエアの供給が遮断されていることを確認します。
    2. 本体後側から放電針を取り外します。
    3. アルコールを染み込ませた綿棒などで、放電針やその周辺の汚れを取り除きます。
    4. 放電針に糸クズなどの異物が付着していないことを再度確認してください。
    5. 清掃後、放電針を取り付けます。

    放電針の交換

    1. 電源およびエアの供給が遮断されていることを確認します。
    2. 本体後側から放電針を取り外します。
    3. 新しい放電針やその周辺に汚れがないことを確認した後、ノズルを取り付けます。

    配線

    • 配線作業は、必ず電源を切った状態で行なってください。感電するおそれがあります。
    • 配線後、電源を投入する前に結線状態を確認してください。
    • 誤配線をすると、故障の原因となります。
    • 電源入力は、定格を超えないよう電源変動をご確認ください。
    • 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。

    その他

    • 本製品を接続する直流電源には、必ず絶縁トランスなどでアイソレーションされたもの、またはオプションのACアダプタER-VAPS1をご使用ください。
    • 本製品に、オートトランス(単巻トランス)などをご使用になると、短絡して本体や電源が破損するおそれがあります。
    • 本製品の仕様範囲外では、使用しないでください。事故や故障の原因となります。また、著しく寿命の低下を招きます。
    • 本製品の分解、修理、改造は絶対に行なわないでください。事故や故障の原因となります。
    • 本製品を火中に投じないでください。製品が破裂したり、有毒ガスが発生するおそれがあります。
    • 放電針には高電圧が印加されていますので、指や身体、針金や工具などの金属類を近づけないでください。感電や故障の原因となります。
    • 本製品は、防爆形ではありません。発火物または引火物などの危険物が存在する場所で使用しないでください。発火または引火のおそれがあります。
    • 電源を切った後、すぐに電源を投入すると異常出力が出ることがあります。電源を切った後電源を投入する場合は、1秒以上の間隔をあけてください。
    • 蒸気、ホコリなどの多い所や、水、油や溶接時のスパッタが直接かかる所での使用は避けてください。
    • 大気中でオゾンが発生しますので、オゾン臭を感じたら換気を行なってください。オゾンが長期間滞留した場合、金属などが酸化・腐食するおそれがあります。また、ノズル出口または吹き出し口付近に顔を近づけてオゾン臭を確認しないでください。鼻、喉などをいためるおそれがあります。
    • 電源やエアを供給する前には、配線や配管の状態を確認してください。誤った配線や配管は、故障の原因となります。
    • 本製品を除電以外の目的で使用しないでください。
    • 本製品が使用不能または不要になった場合は、産業廃棄物として適切な廃棄処理を行なってください。
    • 本製品へ供給しているエアを電磁弁などでON/OFFする場合は、放電停止入力も同時にON/OFFしてください。
    • 使用する流体は、空気(乾燥したクリーンエア)を使用してください。空気(乾燥したクリーンエア)以外の流体や腐食性ガスなどを含む場合、事故や故障の原因となります。
    • カーボン粉、塵などの異物や水、油を含んだエアは使用しないでください。感電や故障の原因となりますので、エアフィルタやエアドライヤの設置などの適切な処置を行なってください。

    ミニラインフィルタ(別売)について

    品名ミニラインフィルタ
    型式名ER-AF10ER-AF20
    項目適合イオナイザER-VS02ER-SP□
    使用流体エア
    配管接続形状R1/8、Rc1/8R1/4、Rc1/4
    捕集粒径0.1μm
    捕集効率99.9%
    処理エア流量(注1)40ℓ/min(. ANR)80ℓ/min(. ANR)
    膜面積29.9cm268.7cm2
    最高使用圧力0.97MPa
    保証耐圧力1.47MPa
    使用周囲温度+5~+45℃
    材質本体:アルミ合金(アルマイト処理)
    エレメント:多孔質中空糸膜
    質量本体質量:約11g本体質量:約18g

    (注1):フィルタ性能が保たれる最大処理エア流量です。
    最大処理時で、約0.1MPa程度の圧力降下が発生します。

    配管

    <ER-AF20+ER-VS02の取付例>

    ER-AF20+ER-VS02の取付例

    • 上図のように、本製品の両側にエア配管用継手を取り付け、エア配管に接続してください。

    (注1):本製品は、アルミ合金を使用していますので、無理な力が加わらないようにしてください。

    (注2):本製品は、固形物除去用です。水や油などは事前に除去してください。

    注意事項

    • 配管する前に、必ず配管内のフラッシング(圧縮エアの吹き 流し)を充分に行なってください。作業中に発生した切屑、 シールテープまたは錆などが混入すると目詰まりの原因と なります。
    • 使用流体には、水や油などを含まない空気(乾燥したクリー ンエア)を使用してください。水や油などによって目詰まり をおこし、性能が劣化する原因となります。
    • 使用流体および雰囲気中に下記のような物質が含まれてい る場合は、使用しないでください。
      • 有機溶剤・リン酸エステル系作動油
      • 亜硫酸ガス・塩素ガス・酸類
    • 本製品は産業用です。人命に関わる装置には、使用しないでください。
    • 分解または改造をしないでください。
    • 本製品を廃棄する場合は、産業廃棄物として廃棄してください。

    エア圧力降下について

    エア圧力降下について
    • ミニラインフィルタ(ER-AF10/AF20)を挿入すると、エア 圧力降下が発生します。二次側圧力がイオナイザの使用 エア圧力範囲内になるように一次側圧力を調整してくださ い。(使用エア圧力範囲はノズルにより異なりますのでご 注意ください。また最大処理エア流量で使用した場合、約 0.1MPa程度の圧力降下が発生します。)
    • 処理エア流量以上のエアを印加するとフィルタ効果が低下しますので、ご注意ください。

    MENU

    最近チェックした商品

    最近チェックした品番
