エリアイオナイザ ER-TF(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

  • 回路・接続

  • 除電特性

  • 使用上のご注意

受注終了

終了時期

2018年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類広域ファンタイプ
型式名ER-TF04ER-TF06ER-TF08
除電時間(±1,000V→±100V)約1秒(注2)
イオンバランス±10V以下(注3)
オゾン発生量0.02ppm以下(注3)
電源電圧付属ACアダプタ INPUT：100-240V AC±10%　50/60Hz(注4)
(OUTPUT：24V DC)
消費電力80VA以下(100V時：70VA以下)
放電方式ステディステイトDC方式
放電出力電圧±約6,000V
エラー出力NPNトランジスタ・オープンコレクタ
・最大流入電流：50mA
・印加電圧：30V DC以下(出力端子-0V間)
・残留電圧：1V以下(流入電流50mAにて)
 動作異常放電または放電部への侵入物体またはファン異常を検知したときOFF、正常時ON
短絡保護装備
表示灯バー電源緑色LED(通電時点灯)
エラー赤色LED(放電部またはファンのエラー検知時に点灯)
チェック橙色LED(放電部またはファンのチェック検知時に点灯)
ファン放電部状態黄色LED(放電部のチェックまたはエラー検知時に点灯)
ファン状態黄色LED(ファンのチェックまたはエラー検知時に点灯)
使用周囲温度0～+50℃(但し、結露しないこと)、ACアダプタ：0～+40℃
使用周囲湿度35～65%RH
材質バーユニット部ケース：ABS、ファンユニット部ケース：ABS、放電針：タングステン、取付金具部：SPCC
質量本体質量：約1.0kg本体質量：約1.2kg本体質量：約1.4kg
付属品ACアダプタ、F.G.接続ケーブル、交換用エアフィルタ5枚、GNDピン付変換コンセントプラグ(三叉)、目隠しシール2枚

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):吹出口前面から200mm、本製品中央、風量最大のときの代表例です。

(注3):吹出口前面から300mm、本製品中央、風量最大のときの代表例です。

(注4):付属ACアダプタのACケーブルは、定格125V ACとなっています。125V ACを上回る電圧でご使用の場合は、別途適切なACケーブルをご使用ください。

------------------------------ Tab3 showing ------------------------------

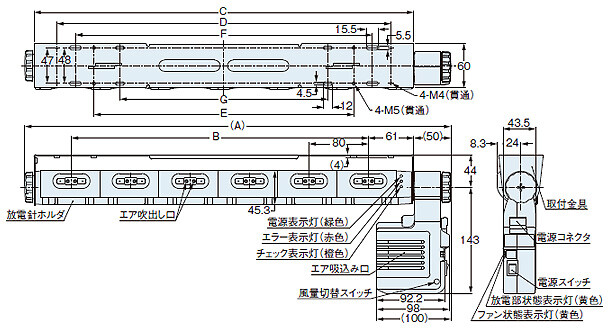

寸法図

単位mm

ER-TF04/ER-TF06/ER-TF08

イオナイザ本体

ER-TF04 ER-TF06 ER-TF08

型式名ABCDEFG
ER-TF04414240351.5290190255120
ER-TF06574400511.5450350400280
ER-TF08734560671.5610510560440

------------------------------ Tab4 showing ------------------------------

回路・接続

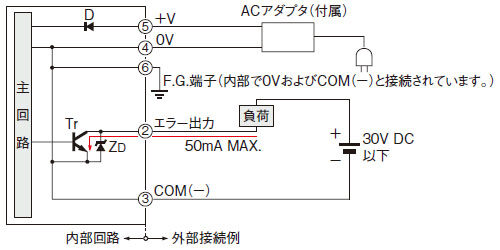

入・出力回路図

入・出力回路図

記号・・・
D:電源逆接続保護用ダイオード
ZD:サージ電圧吸収用ツェナ－ダイオード
Tr:NPN出力トランジスタ

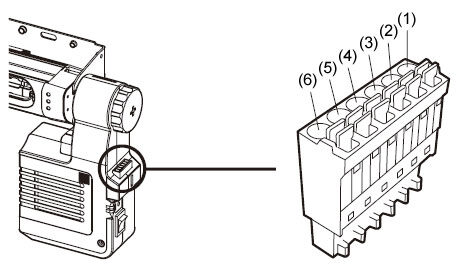

ピン配置図

ピン配置図

端子No.

名称

(1)N.C.(使用せず)
(2)エラー出力
(3)COM(-)
(4)0V
(5)+V
(6)F.G.

------------------------------ Tab5 showing ------------------------------

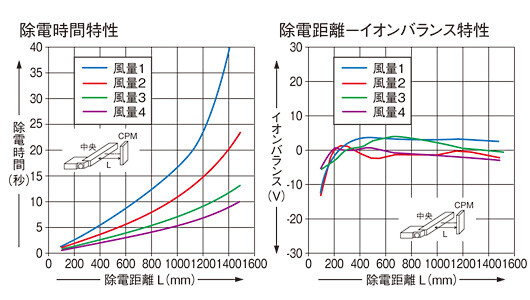

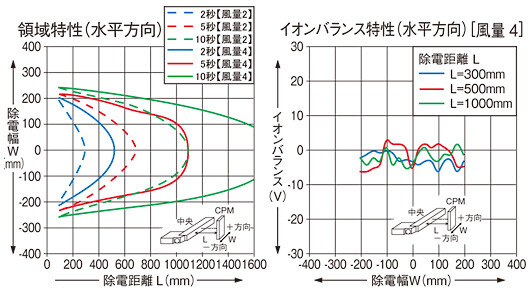

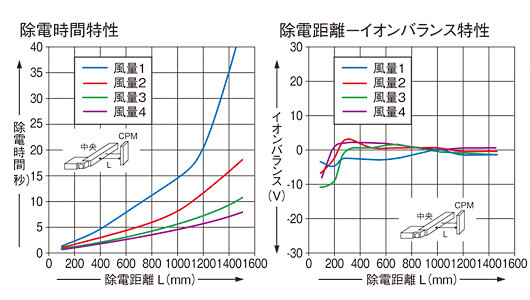

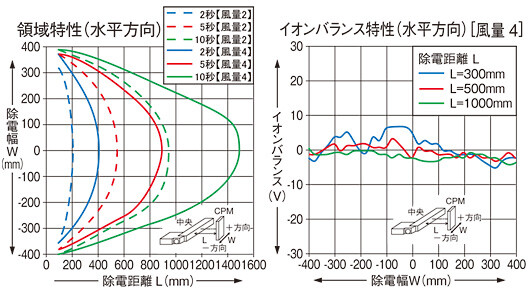

除電特性

□150mmCPM(チャージプレートモニタ)にて測定。(CPM中心位置にて)
(代表例)

ER-TF04

ER-TF04

ER-TF04

ER-TF06

ER-TF06

ER-TF06

ER-TF08

ER-TF08

ER-TF08

------------------------------ Tab6 showing ------------------------------

使用上のご注意

  • 本製品は、一般産業用に静電気除去を行なうもので、人命および身体の維持、管理等に関わる医療器具等への使用や人命や財産に影響を与える事故防止など安全確保のために使用しないでください。
  • 発火物、引火物等の危険性が存在する場所では、使用しないでください。
  • 本製品はオゾンを発生しますので密閉した場所で使用する場合は必ず換気を行なってください。
  • ファンの吸気部前面から10mm以内には、空気の取り入れの障害になる物を置かないでください。事故や故障の原因となります。
  • 感電防止および確実な除電を行なうために、本体のF.G.端子を必ず接地してください。
  • 放電針は高電圧が印加されており、感電のおそれがありますので、放電針には絶対に触らないでください。
  • 放電針は先がとがっていますので、取り扱いには充分ご注意ください。ケガを負うおそれがあります。

取り付け条件

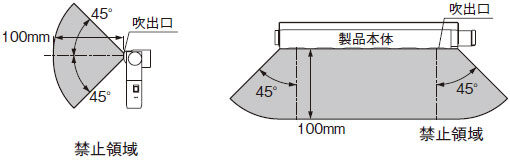

  • イオンエア吹出口前方の100mm以内(下図参照)には、物体や他の除電器を配置しないでください。動作・性能に影響をおよぼす場合があります。
    取り付け条件

保守・メンテナンス

  • 保守・メンテナンスの作業は、必ず電源を切った状態で行なってください。
  • 放電針は先がとがっていますので、清掃の際は充分にご注意ください。
  • 長時間使用すると放電針とその周辺およびファン部フィルタに塵やホコリが付着します。掃除を行なわないと除電能力が充分発揮できなくなり、事故や故障の原因にもなります。定期的(放電針は1週間、エアフィルタは2ヵ月を目安)に清掃を行なってください。
  • 放電針は寿命部品です。清掃を行なっても除電能力が回復しない場合は、放電針ユニットの交換をお勧めします。放電針ユニットごと6ユニット同時に取り替えてください。
