ファンタイプイオナイザ[高周波AC方式] ER-HF/ER-WF(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2009年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

受注終了情報

pic01

※代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

仕様

種類ハイパワー
ファンタイプ		ワイドファンタイプ
型式名ER-HF04ER-WF10ER-WF20
除電時間2秒以下
(電源電圧24V時、吹き出し部前面から150mm、風量切換スイッチ：H)		2秒以下
(電源電圧24V時、吹き出し部前面から50mm、風量切換スイッチ：H)		2秒以下
(電源電圧24V時、吹き出し部前面から150mm、風量切換スイッチ：H)
イオンバランス±20V以内
(電源電圧24V時、吹き出し部前面から150mm、風量切換スイッチ：H)		±30V以内
(電源電圧24V時、吹き出し部前面から150mm、風量切換スイッチ：H)
オゾン発生量0.03ppm以下
(電源電圧24V時、吹き出し部前面から300mm、風量切換スイッチ：H)		0.05ppm以下
(電源電圧24V時、吹き出し部前面から300mm、風量切換スイッチ：H)		0.03ppm以下
(電源電圧24V時、吹き出し部前面から300mm、風量切換スイッチ：H)
最大風量0.26m3/min.0.22m3/min.0.7m3/min.
風量調整「H」、「L」の2段階切り換え　スイッチにて選択
電源電圧24V DC±10%
消費電流200mA(Typ.)135mA(Typ.)155mA(Typ.)
使用高圧電源超小型高周波交流高圧
出力電圧約2kV
警報出力NPNトランジスタ・オープンコレクタ
・最大流入電流：10mA
・印加電圧：電源電圧と同一(警報出力-0V間)
・残留電圧：0.4V以下(流入電流10mAにて)
　出力動作出力異常時ON、正常時OFF
電源表示灯緑色LED(通電時点灯)
異常表示灯赤色LED(出力異常時点灯)
耐
環
境
性		使用周囲温度0～+40℃(但し、結露しないこと)、保存時：-10～+55℃
耐振動耐久10～55Hz　複振幅2mm　XYZ各方向30分
ケースアース方式ダイレクトアース
材質本体ケース：SPCC、放電針：タングステン
質量本体質量：約630g本体質量：約880g本体質量：約1,200g
付属品ハイパワーファンタイプ用取付金具：1式ワイドファンタイプ用取付金具：1式

(注1)：指定のない測定条件は、使用周囲温度=+20℃です。

寸法図

単位mm

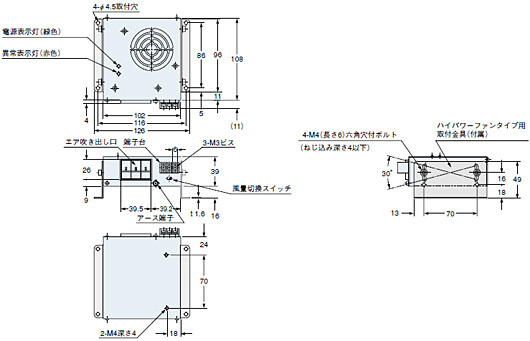

ER-HF04

ハイパワーファンタイプイオナイザ

ER-HF04

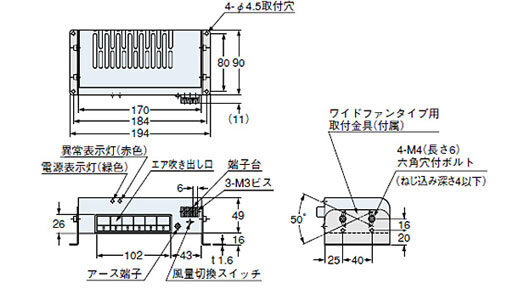

ER-WF10

ワイドファンタイプイオナイザ

ER-WF10

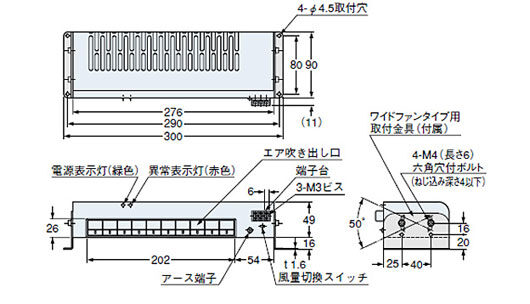

ER-WF20

ワイドファンタイプイオナイザ

ER-WF20

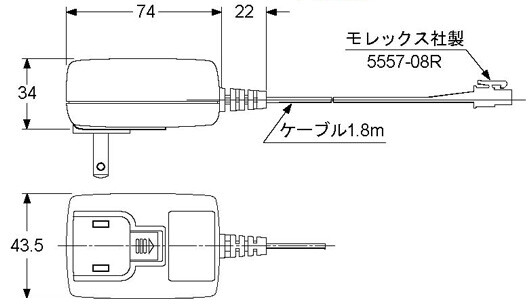

ER-APS1

ER-APS1
