ワイヤロープ式非常停止スイッチ ZS(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2010年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

※代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

種類ワイヤロープ長
10mタイプ		ワイヤロープ長
20mタイプ
1NO/1NC2NC1NO/1NC2NC
型式名ZS711OE/1SWVDA-55N-M20ZS712OEWVDA-55N-M20ZS711OE/1SWVDA-200N-M20ZS712OEWVDA-200N-M20
規格IEC/EN 60947-5-1、IEC/EN 60947-5-5、DIN VDE 0660-200、EN 418
証明書BIA(BG)No.973003
ワイヤロープ長10m以下20m以下
ワイヤロープ
テンション		55N200N
接
点
仕
様		接点材質銀
接点構成1NO/1NC2NC1NO/1NC2NC
 接点機構4端子2点ブレーク付切換接点(Zb)、強制開離機構、スナップアクション
使用カテゴリAC-15
定格動作電流(Ie)/
定格動作電圧(Ue)		6A/400V AC
作動たわみ量/
作動力		約11cm/約6N約11cm/約25N
接点保護
ヒューズ定格		6A(スローブローヒューズ)
機械的寿命100万回以上
定格絶縁電圧(Ui)400V
定格衝撃耐電圧
(Uimp)		6kV
慣例的自由空気
熱電流(Ith)		6A
耐
環
境
性		保護構造IP65(IEC/EN 60529)
使用周囲温度-25～+70℃
使用周囲湿度35～85%RH
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
材質ケース：鋳造アルミニウム(エナメル処理)、カバー：熱可塑性樹脂
端子・接続ケーブルネジ端子：最大2.5mm2ケーブル
[単線またはフェルール(スリーブ)端子含む]
質量347g
付属品ZS-WT3B-NIROA(ワイヤシンブル)：1個
種類ワイヤロープ長50mタイプ
1NO/1NC1NO/1NC×2
型式名ZS731OE/1SWVD-295-390N-M20ZS752OE/2SWVD-295-390N-M25-GS
規格IEC/EN 60947-5-1、IEC/EN 60947-5-5、DIN VDE 0660-200、EN 418
証明書BIA(BG)No.973003
ワイヤロープ長50m以下
ワイヤロープ
テンション		295～390N
接
点
仕
様		接点材質銀
接点構成1NO/1NC1NO/1NC × 2
 接点機構4端子2点ブレーク付切換接点(Zb)、強制開離機構、スナップアクション
使用カテゴリAC-15
定格動作電流(Ie)/
定格動作電圧(Ue)		6A/400V AC
作動たわみ量/
作動力		約13cm/約38～60N
接点保護
ヒューズ定格		6A(スローブローヒューズ)
機械的寿命100万回以上
定格絶縁電圧(Ui)400V
定格衝撃耐電圧
(Uimp)		6kV
慣例的自由空気
熱電流(Ith)		6A
耐
環
境
性		保護構造IP65(IEC/EN 60529)
使用周囲温度-25～+70℃
使用周囲湿度35～85%RH
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
材質ケース：鋳造アルミニウム(エナメル処理)、カバー：熱可塑性樹脂
端子・接続ケーブルネジ端子：最大2.5mm2ケーブル
[単線またはフェルール(スリーブ)端子含む]
質量685g1,269g
付属品ZS-WT3B-NIROA(ワイヤシンブル)：1個



------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

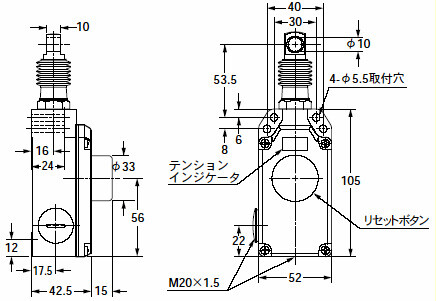

ZS71□-M20

非常停止スイッチ・ワイヤロープ式

ZS71□-M20

ZS731OE/1SWVD-295-390N-M20

非常停止スイッチ・ワイヤロープ式

ZS731OE/1SWVD-295-390N-M20

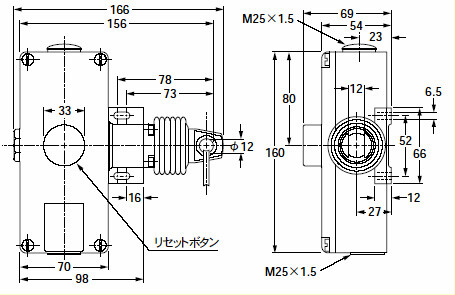

ZS752OE/2SWVD-295-390N-M25-GS

非常停止スイッチ・ワイヤロープ式

ZS752OE/2SWVD-295-390N-M25-GS

ZS-P

プーリ

ZS-P
