受注終了情報
接点構成
| 種類 | 接点方式 | 接点構成(注1) |
|---|---|---|
| ZQ700-11 | 1NO/1NC |  |
| ZQ700-02 | 2NC |  |
| ZQ900-13 ZQ900-13N | 1NO/1NC+2NC |  |
| ZQ900-22 ZQ900-22N | 1NO/1NC×2 |  |
(注1)：接点構成は、ワイヤロープを基準の位置に張り、かつ、リセットボタンを押した状態を示しています。
------------------------------ Tab2 showing ------------------------------
仕様
| 種類 | 10mタイプ | 75mタイプ | ||||
|---|---|---|---|---|---|---|
| 1NO/1NC | 2NC | 1NO/1NC+2NC | 1NO/1NC×2 | |||
| 型 式 名 | 非常停止 ボタンなし | ZQ700-11 | ZQ700-02 | ZQ900-13 | ZQ900-22 | |
| 非常停止 ボタン付 | - | - | ZQ900-13N | ZQ900-22N | ||
| 規格 | EN ISO 13849-1、EN 60947-5-1、IEC/EN 60947-5-5、EN ISO 13850 | |||||
| ワイヤロープ長 | 10m以下 | 75m以下 | ||||
| 接 点 仕 様 | 接点材質 | 銀 | ||||
| 接点方式 | 1NO/1NC | 2NC | 1NO/1NC+2NC | 1NO/1NC×2 | ||
| 接点構成 （注1） （  強制開離式NC接点) |  |  |  |  | ||
| 接点機構 | 4端子２点ブレーク付切換接点、スナップアクション強制開離NC接点 | |||||
| 使用カテゴリ | AC-15、DC-13 | |||||
| 定格動作電流 (Ie) / 定格動作電圧 (Ue) | 4A/230V AC、4A/24V DC | 4A/230V AC、1A/24V DC | ||||
| 作動たわみ量/作動力 | 最大400mm/最大200N | |||||
| 接点保護ヒューズ定格 | 6A ( スローブローヒューズ) | |||||
| 機械的寿命 | 100万回以上 | |||||
| 定格絶縁電圧 (Ui) | 500V | |||||
| 定格衝撃耐電圧 (Uimp) | 6ｋV | |||||
| 慣例的自由空気熱電流 (Ithe) | 10A | 6A | ||||
| 耐 環 境 性 | 保護構造 | 非常停止ボタンなし：IP67 (IEC/EN 60529) 、非常停止ボタン付：IP65 (IEC/EN 60529) | ||||
| 使用周囲温度 | -25～+70℃ (但し、結露および氷結しないこと) (注2) | |||||
| 使用周囲湿度 | 30～95％RH | |||||
| 材 質 | ケース | 熱可塑性樹脂 | 亜鉛ダイキャスト (塗装仕上げ) | |||
| カバー | 熱可塑性樹脂 | |||||
| 端子/接続ケーブル | ネジ端子/最大2mm2ケーブル [単線またはフェルール (スリーブ) 端子を含む] | |||||
| B10D | NC接点 100,000 | |||||
| 使命時間 | 20年 | |||||
| 質量 | 本体質量：約200g 梱包質量：約260g | 本体質量：約1.3㎏ 梱包質量：約1.4㎏ ( ZQ900-□Nは約1.5㎏) | ||||
(注1):接点構成は、ワイヤロープを基準の位置に張り、かつ、リセットボタンを押した状態を示しています。
(注2):ワイヤロープの長さにより異なります。詳細については、取扱説明書をご参照ください。
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm

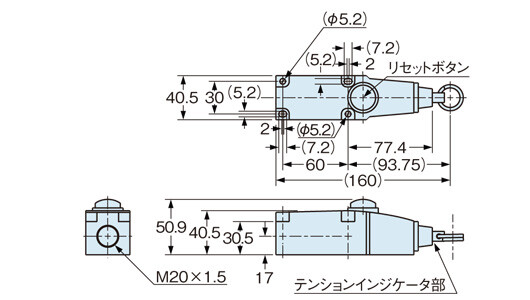

ZQ700-□
非常停止スイッチ
ZQ900-□(N)
非常停止スイッチ
(注1)：ZQ900-□Nのみ装備。

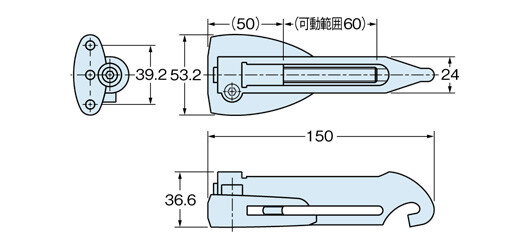

S900
テンショナ(別売)

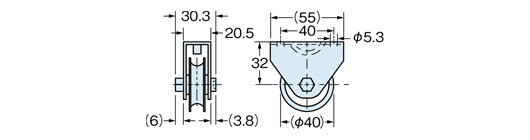

ZS-P-NIRO
プーリ(別売)
------------------------------ Tab4 showing ------------------------------
使用上のご注意
用途
- ワイヤロープ式非常停止スイッチZQ700-□／ZQ900-□（N）は、機械や設備に設置して使用し、あらかじめ張ったワイヤロープの任意の箇所で非常停止信号を出力させることができます。
- ワイヤロープを引くか、またはワイヤロープを切断すると、非常停止信号が出力されます。
テンションインジケータの動作［ZQ900-□（N）は形状が異なります。］
構成と動作
- ラッチング機構は、青色のリセットボタンを押して手動リセットするまで非常停止信号を保持します。
- 非常停止信号をリセットする前に、ワイヤロープ全体を通して非常停止の原因を特定する必要があります。
- リセットは、ワイヤロープに適切なテンションがかけられている（テンションインジケータが中央の位置にある）場合にのみ有効です（用途の図を参照）。
取り付け
- 取り付けは、専門技術者が行なってください。
- ZQ700-□は4本のM5ビス（取付穴のピッチは30×60mm）、ZQ900-□（N）は2本のM6ビス（取付穴のピッチは40mmまたは48mm）を使用して、安全な状態で手動リリースができる場所に取り付けてください。また、本製品からワイヤロープの全長が目視できるように取り付けてください。ワイヤロープには熱膨張特性がありますので、ワイヤロープの最大長さは使用周囲温度の範囲に依存します。
使用周囲温度－ワイヤロープ長特性
<ZQ700-□>
<ZQ900-□（N）>
- ワイヤロープはリングナットに固定し、テンションインジケータが中央の位置になるようにあらかじめテンションをかけておきます〔用途の図を参照〕。

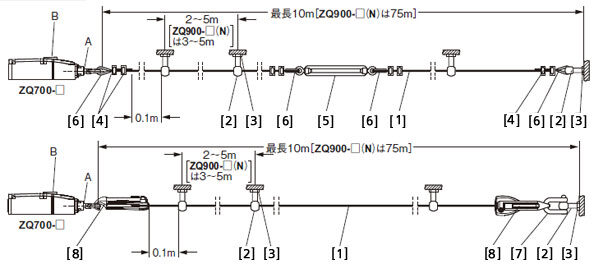

- ZQ700-□は最長10mまでのワイヤロープを使用することができますが、中間ワイヤロープサポートを2～5m毎に取り付けてください。ZQ900-□（N）に10m以上のワイヤロープを使用する場合は、中間ワイヤロープサポートを3～5m毎に取り付けてください。装置の機械振動によるワイヤロープの共振を避けるため、中間ワイヤロープサポートは不等間隔で取り付けることを推奨します。取り付け方法については下図をご参照ください。
各部品の組み立て
| [1] | 赤色のPVC被覆付ワイヤロープø5mm（スチール芯線部：ø3mm） |
|---|---|
| [2] | アイボルト |
| [3] | ナット |
| [4] | ワイヤクランプ |
| [5] | テンショナ |
| [6] | ワイヤシンブル |
| [7] | シャックル |
| [8] | テンショナS900 |
| A | テンションインジケータ |
| B | リセットボタン |
- 負荷がかかるとワイヤシンブルが変形しますので、取り付け後にワイヤロープをしっかりと数回引っ張ります。その後、ワイヤロープのテンションを再調整します。

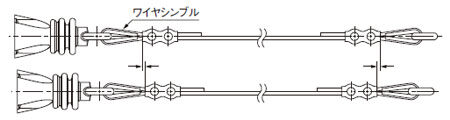

ワイヤシンブルの変形
- IEC/EN 60947-5-5に基づいて、非常停止信号を出力させるワイヤロープの最大垂直引張力を200Nとし、最大たわみ量を400mmとしてください。最大たわみ量に必要なスペースを充分考慮して取り付けてください。
- 最適な操作の安全性の保証とワイヤロープの取り付け時間節約のため、SCHMERSAL社製のワイヤロープセットおよびテンショナを使用することを推奨します。あるいは個別に、ワイヤシンブルおよびクランプ、テンショナを組み立てて使用することもできます。この場合は、ワイヤロープを組み立てる前にクランプ部の赤色のPVC被覆を必ず剥いてください。
作動たわみ量と作動力について（代表例）
- ワイヤロープ長とワイヤロープのためのたわみ量S（cm）が下表の作動力F（N）以上になると、スイッチが作動します。

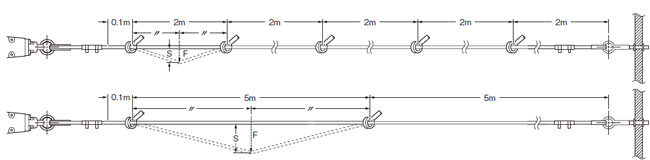

支持間隔参考図
（使用周囲温度＝＋20℃。代表例）
| 型式名 | 支持間隔 | ワイヤテンション（N） | たわみ量S（cm） | 作動力F（N） | 最大ワイヤロープ長（m） |
|---|---|---|---|---|---|
| ZQ700-□ | 2m | 50 | 6 | 8 | 10 |
| 5m | 10 | 4.5 | |||
| ZQ900-□（N） | 5m | 150 | 16 | 23 | 75 |
配線
- 接続する機器のリード線がより線の場合は、必ずフェルール（スリーブ）端子を装着して接続してください。より線を端子に直接接続しないでください。
- ケーブル引込口には、適切な保護構造でM20×1.5のケーブルグランドをご使用ください。ケーブル引込口は適切な方法で必要な封止を行なってください。付属のキャップはダスト防止用のため、耐水性能はありません。
ケーブルグランドは、別途ご用意ください。
推奨品：LAPP KABEL社製ケーブルグランド
輸入総販売元：(株)ケーメックス
ご注意：推奨品の詳細については、販売元までお問い合わせください。
その他
- 本製品は、SCHMERSAL社製です。
- 本製品は、工業環境に使用する目的で開発／製造された製品です。
- 本カタログに記載された内容は、製品の改良などにより予告なく変更することがあります。
- ワイヤロープ式非常停止スイッチは複合的な安全に関する装置のため、修理は認められていません。故障の場合には本製品を交換してください。
