電磁ロック付セーフティドアスイッチ TZK(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2008年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

型式名TZKF/BSTZKF/CS
規格IEC 947、EN 60947、DIN VDE 0660、EN 1088



接点材質
接点構成1NC+2NC1NC+1NO/1NC
 接点機構4端子2点ブレーク付切換接点(Zb)、強制開離機構、スローアクション
使用カテゴリAC-15、DC-13
定格動作電流(Ie)/
定格動作電圧(Ue)
8A/250V AC、5A/24V DC
強制開離ストローク3.5mm×2箇所
強制開離力20N
接点保護ヒューズ定格10A gL/gG D-fuse(スローブローヒューズ)
機械的寿命200万回以上(DIN EN 50005/DIN EN 50013)




定格制御電源電圧(Us)24V DC +10% / -5%
消費電力8.5W以下
アクチュエータ保持力20N
ロック時引き抜き強度(Fmax)1,750N
定格絶縁電圧(Ui)440V
定格衝撃耐電圧(Uimp)2.5kV
慣例的自由空気熱電流(Ith)6A
汚染度3(DIN VDE 0110)
過電圧カテゴリIII(DIN VDE 0110)



保護構造IP67(アクチュエータ挿入部:保護無し)
使用周囲温度0~+50℃
使用周囲湿度35~85%RH
耐振動20G(約200m/s2) 10~55Hz
耐衝撃30G(約300m/s2) 衝撃作用時間11ms
ケース材質グラスファイバ強化熱可塑性樹脂
端子・接続ケーブルネジ端子:2×0.5~2.5mm2[1.5mm2まで末端フェルール(スリーブ)付]
質量563g
付属品TZ/AS3/SX/SD(リリースツール):1個、
M6本体取付用六角穴付ボルト:3本、
M6用バネ座金:3枚、
M6用平座金:3枚、
ヘッド部取付用ワンウェイビス:2本



------------------------------ Tab3 showing ------------------------------

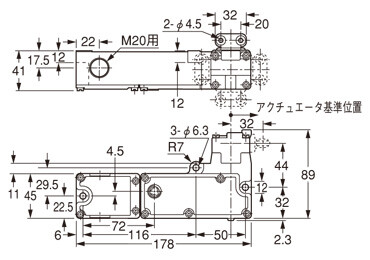

寸法図

単位mm

TZKF/BS、TZKF/CS

電磁ロック付セーフティドアスイッチ

TZKF/BS、TZKF/CS

TZK/CO

アクチュエータ

TZK/CO

材質:鉄(金属部)、ポリアミド6(樹脂部)
質量:24g
M4(長さ15mm)ワンウェイビス2本付属

TZK/CW

アクチュエータ

TZK/CW

材質:鉄(金属部)、ポリアミド6(樹脂部)
質量:46g
M5(長さ15mm)ワンウェイビス2本付属

TZK/COF

アクチュエータ

TZK/COF

材質:鉄(金属部)、ポリアミド6(樹脂部)
質量:72g
M6(長さ15mm)ワンウェイビス2本、バネ座金2枚、平座金2枚付属

TZK/CORF

アクチュエータ

TZK/CORF

材質:鉄(金属部)、ポリアミド6(樹脂部)
質量:72g
M6(長さ15mm)ワンウェイビス2本、バネ座金2枚、平座金2枚付属

TZ/AS3/SX/SD

リリースツール

電磁ロック付セーフティドアスイッチ TZK_(終了品)

質量:4g

TZ-75

リリースツール

TZ-75

質量:4g

TZK/APL

アダプタボード

TZK/APL

質量:136g
M6(長さ25mm)六角穴付ボルト3本、バネ座金3枚、平座金3枚付属

TZK/PG

ケーブル引出変換ツール

TZK/PG

質量:36g
タッピンねじ4本付属
