セーフティドアスイッチ TZG(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2005年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01
※代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

種類標準ロープライス
型式名TZG01.103/SXTZG01.103/SX/SD
規格認証BIA：No.953026、UL：No.E54284、CSA：No.LR13571-25
適合EN 953、EN 954-1、EN 1088、EN 60204-1、EN 60947-5-1
出力ドア開閉監視接点：NC接点×1、NO接点×1
・定格電圧：400V AC/DC
・定格電流：AC15・・・8A(250V ACにて)
DC13・・・5A(24V DCにて)
・最小適用負荷：10mA(24V DCにて)
・接点接触抵抗(初期値)：30mΩ以下
・機械的寿命：100万回(開閉頻度120回/時)
・絶縁グループ：4kV/3
安全カテゴリカテゴリ2まで対応可能(注1)
耐
環
境
性		保護構造本体：IP67(水深1mで30分間)(IEC)、アクチュエータ挿入部：保護無し
使用周囲温度-25～+80℃、保存時：-40～+80℃
使用周囲湿度35～85%RH(但し、結露しないこと)、保存時：35～85%RH
耐振動(誤動作)10～55Hz 複振幅0.75mm XYZ各方向100分
耐振動(耐久)100G 11ms XYZ各方向10回
キー挿抜力挿入時：10N、引抜時：20N挿入時：5N、引抜時：10N
材質ケース：グラスファイバ強化熱可塑性樹脂
接続方式本体内端子台接続(セルフアップビス)
接続ケーブル最小：0.5mm2×1、最大：2.5mm2×2(単線)、1.5mm2×2(撚り線、末端フェルール端子付)
質量約140g
付属品M3.5(長さ35mm)ヘッドブロック取付用ワンウェイビス：2本-

(注1)：外部回路の構成によって、安全カテゴリ4の回路にも使用できます。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

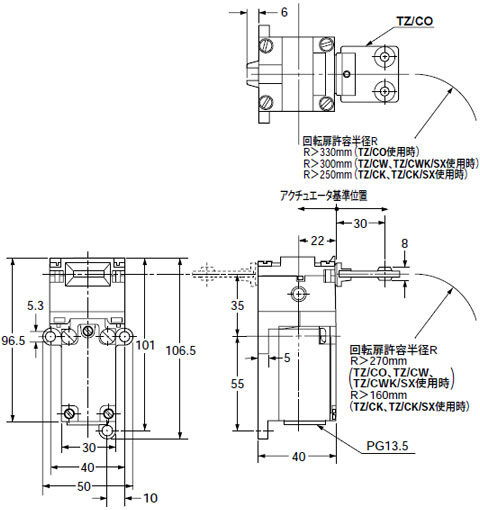

TZG01.103/SX

セーフティドアスイッチ

TZG01.103/SX

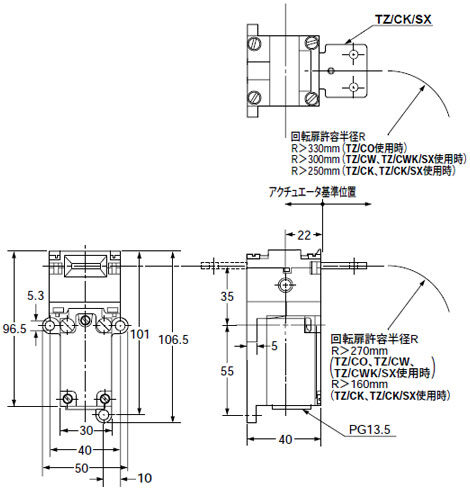

TZG01.103/SX/SD

セーフティドアスイッチ

TZG01.103/SX/SD
